• Présentation

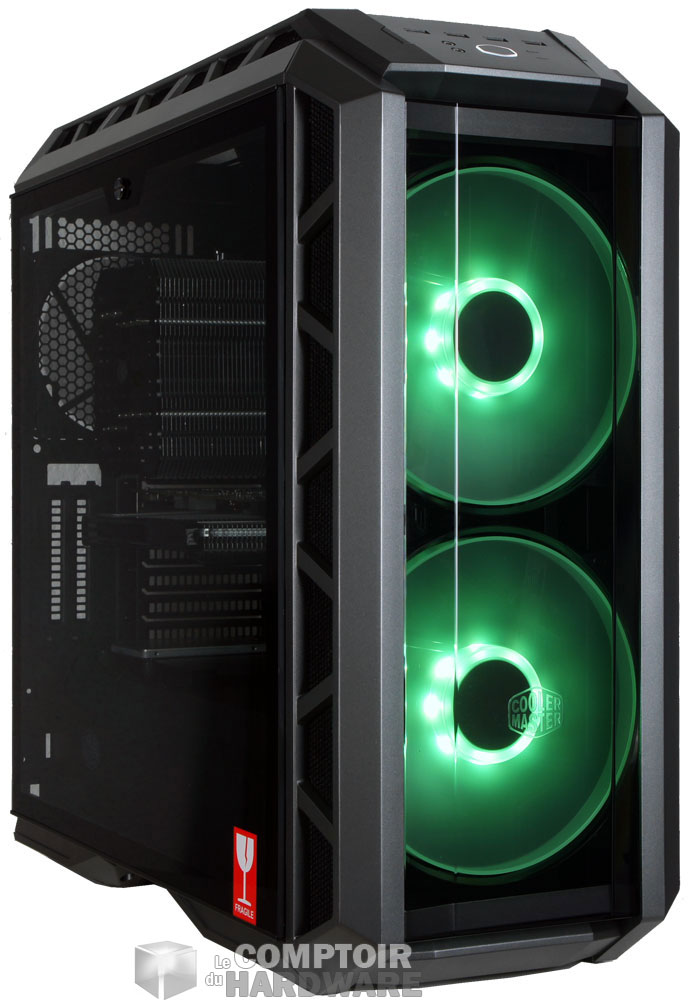

Le Cooler Master H500P et ses gros yeux [cliquer pour agrandir]H500P vu de l'autre côté [cliquer pour agrandir]

Un design bien inspiré de la série HAF



Cooler Master MasterCase H500P
Couleur Gris et noir
Famille

Moyen tour

Dimensions (en mm)

542 x 242 x 544

Poids

 11.3 kg

Matériaux Acier, plastique et verre
Formats de carte

E-ATX / ATX / Micro ATX / Mini ITX

Baies 5,25" 0 (2 en option)
Baies 3,5" 2
Baies 2,5" 2 + 2 (3.5" compatibles)
Restrictions

CPU : 190 mm

GPU : 412 mm

PSU : 270 mm

Connectique en façade 2 x USB 3.0 + 2 x USB 2.0 + I/O Audio
Ventilation fournie

2 x 200 avant et 1 x 140 arrière

Prix officiel

149.99 €

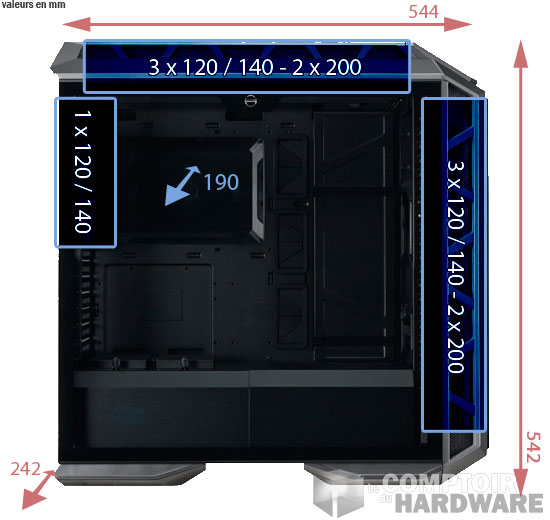

Sorti tout droit de la même galaxie que le Cosmos C700P, le MasterCase H500P arbore le nouveau style adopté par Cooler Master. Le boîtier est un moyen tour cette fois, aux dimensions correctes. Nous relevons 542mm en hauteur, 242mm en largeur totale et 544mm de profondeur. Malgré l'utilisation de matériaux légers, le boîtier pèse tout de même 11.3 kg.

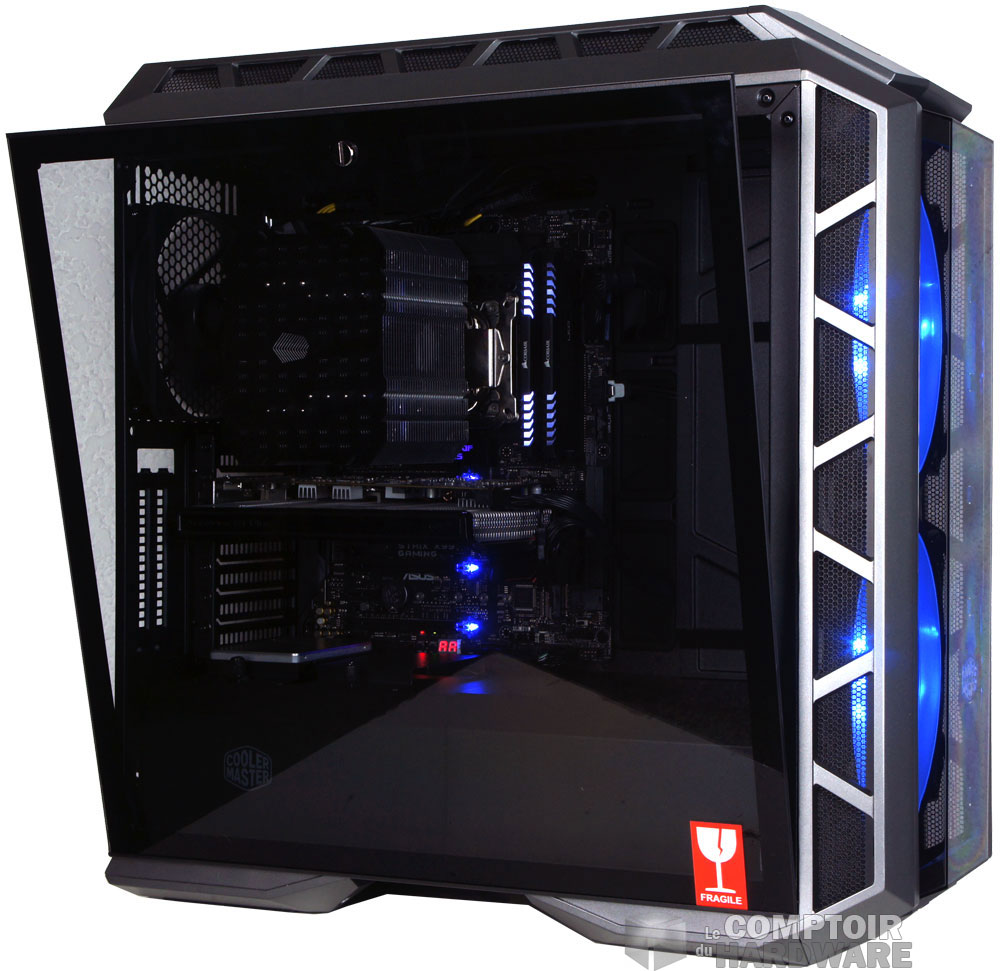

Le panneau vitré ouvert [cliquer pour agrandir]



L'emballage, parlons-en rapidement. Vous découvrirez à l'ouverture que le boîtier est emballé dans le même sac gris que le MasterCase Pro 6; c'est Martine qui va être dingue ! Une fois le sac retiré, le MasterCase H500P ne sera pas du genre à nous cacher quelque chose. Sa façade transparente laisse apparaitre deux énormes ventilateurs de 200 mm. Le design n'est pas sans rappeler la série HAF, puisqu'il s'en inspire directement, tant sur la forme que sur le côté industriel des anciens modèles. La façade en mesh est mise de côté au profit d'aérations bien présentes tout autour du cadre. En tirant légèrement sur la partie haute du panneau avant, vous pourrez le retirer simplement pour nettoyer vos moulins par exemple. Il n'y a pas de baie 5.25" sur ce modèle comme vous le voyez. Si cette vieillerie vous est toujours chère en 2017, Cooler Master propose un support livré dans le bundle, qui permet d'en installer un.

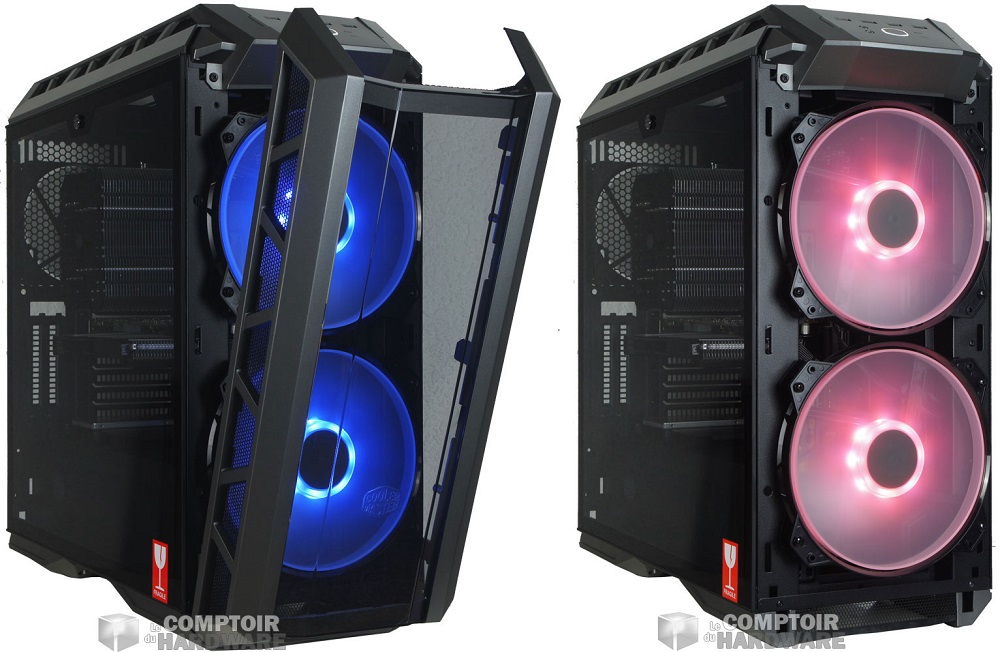

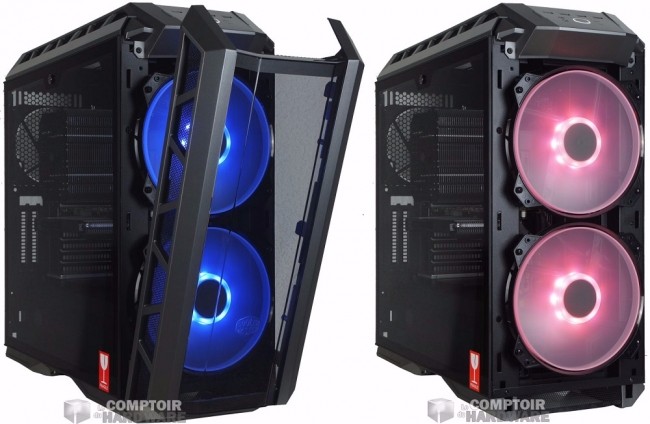

La façade se démonte en un clin d'oeuil [cliquer pour agrandir]

Le cache avant et les 200mm en couleur

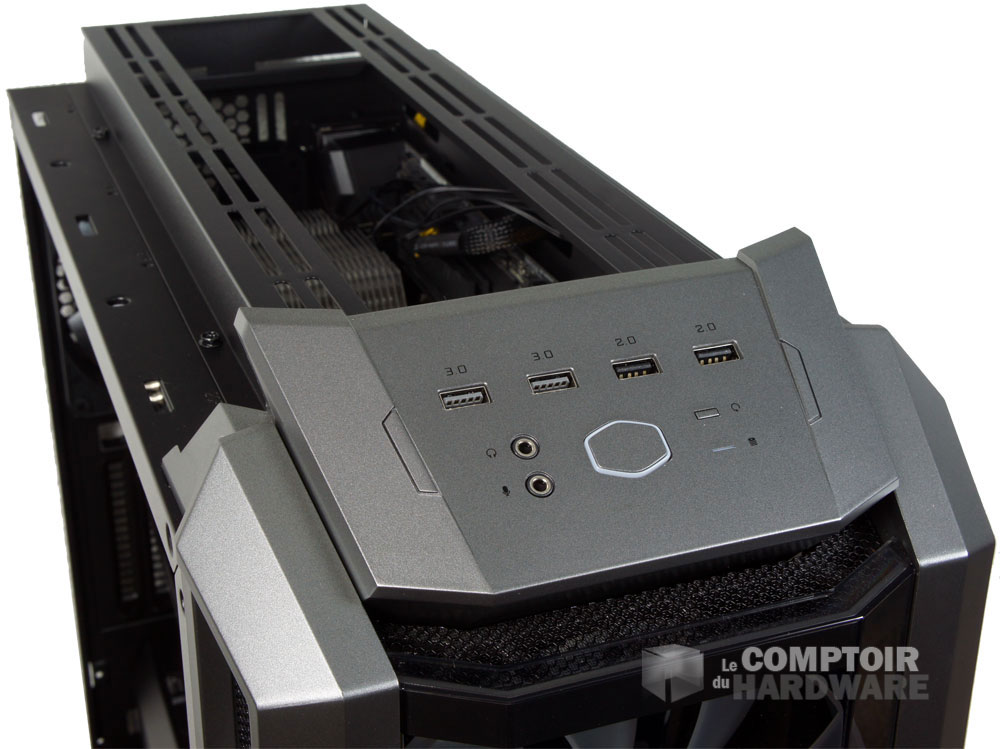

Le front panel et le support ventilo [cliquer pour agrandir]La connectique déportée est placée sur le dessus, sur un support légèrement incliné. Nous avons directement à disposition deux ports USB 3.0, deux ports USB 2.0 et les E/S audio HD. C'est tout ce que nous trouverons sur cette vision 2017 des HAF. Rappelez-vous qu'un HAF-XM proposait un espace "vide poche" pratique pour ne pas perdre ses clés USB et surtout un XDock hot-swap en façade. On se dit tout de suite que l'équipement est un peu léger pour le coup.



On continue la visite avec un second panneau transparent et aéré sur le dessus. Comme tout à l'heure, une légère traction permet de retirer le cache est de dévoiler le support de ventilation (à peine) caché dessous. Le support est amovible et permet d'installer trois ventilateurs de 120 ou 140 mm. Si vous le retirez, vous aurez alors suffisamment de place pour y coller deux 200 mm histoire de bien tout enrhumer à l'intérieur.

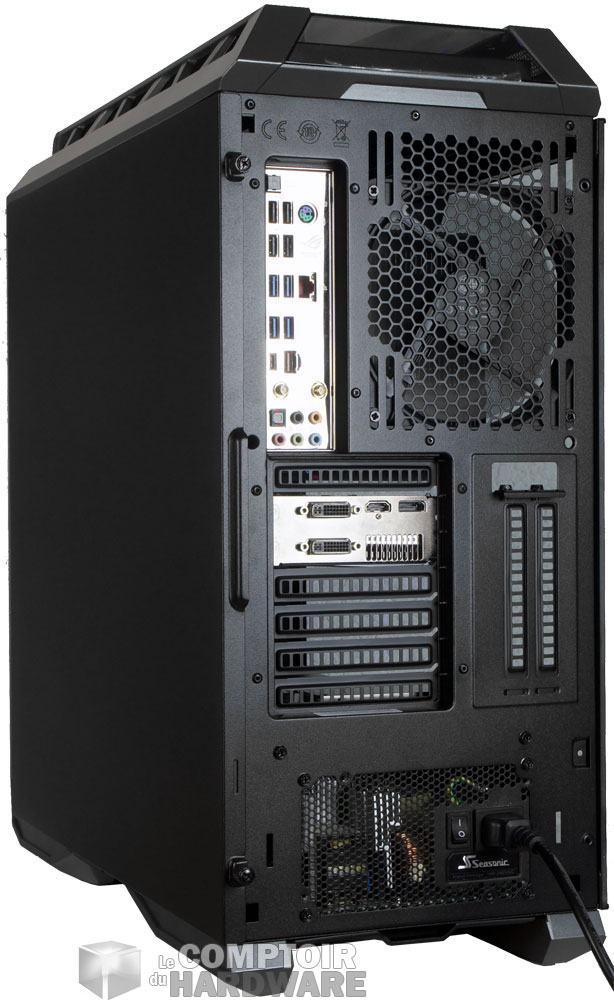

Le H500P de profil [cliquer pour agrandir]L'arrière est pour sa part plus classique. On retrouve un emplacement d'alimentation sur le fond, sept slots d'extension pour les cartes filles, deux slots supplémentaires positionnés à la verticale et enfin un emplacement pour un ventilateur de 120 ou 140 mm posé sur rails et donc réglable en hauteur. Cet espace est occupé par un 140 mm d'origine (1200 tpm, avant que vous ne posiez la question).



Viennent ensuite les panneaux latéraux qui ferment le boîtier. Celui de droite est en acier plein, solide et fixé par des vis à main qui restent solidaires lorsque vous le retirez (c'est bien pour ne pas les perdre). Le second accès est composé de verre trempé. Il est maintenu par un verrou qu'il faudra manipuler à l'aide d'un tournevis. Comme pour le HAF-XM, une fois déverrouillé, le panneau bascule est vous pouvez le retirer. La vitre est légèrement teintée pour plus de discrétion.



Avant de passer à la visite chez Alain, faisons un petit retour sur les ventilateurs. Le MasterCase H500P est équipé de deux 200 mm en façade et d'un 140 mm en extraction arrière. Les différents visuels présentés depuis l'annonce de ce modèle nous montrent que l'avant est éclairé. C'est bien le cas. Les deux 200 mm qui tournent à 800 tpm sont bien RGB et pourront être synchronisé avec votre carte mère, du moment que celle-ci embarque une technologie de ce genre (Aura, Mystic Light Sync, RGB Fusion etc). La synchronisation se fait via un splitter qui permet de connecter trois ventilateurs à éclairer. Le 140 quant à lui ne possède pas de DEL et il tournera à 1200 tpm comme indiqué plus haut.



Cooler Master H500P



Petit tour chez Alain

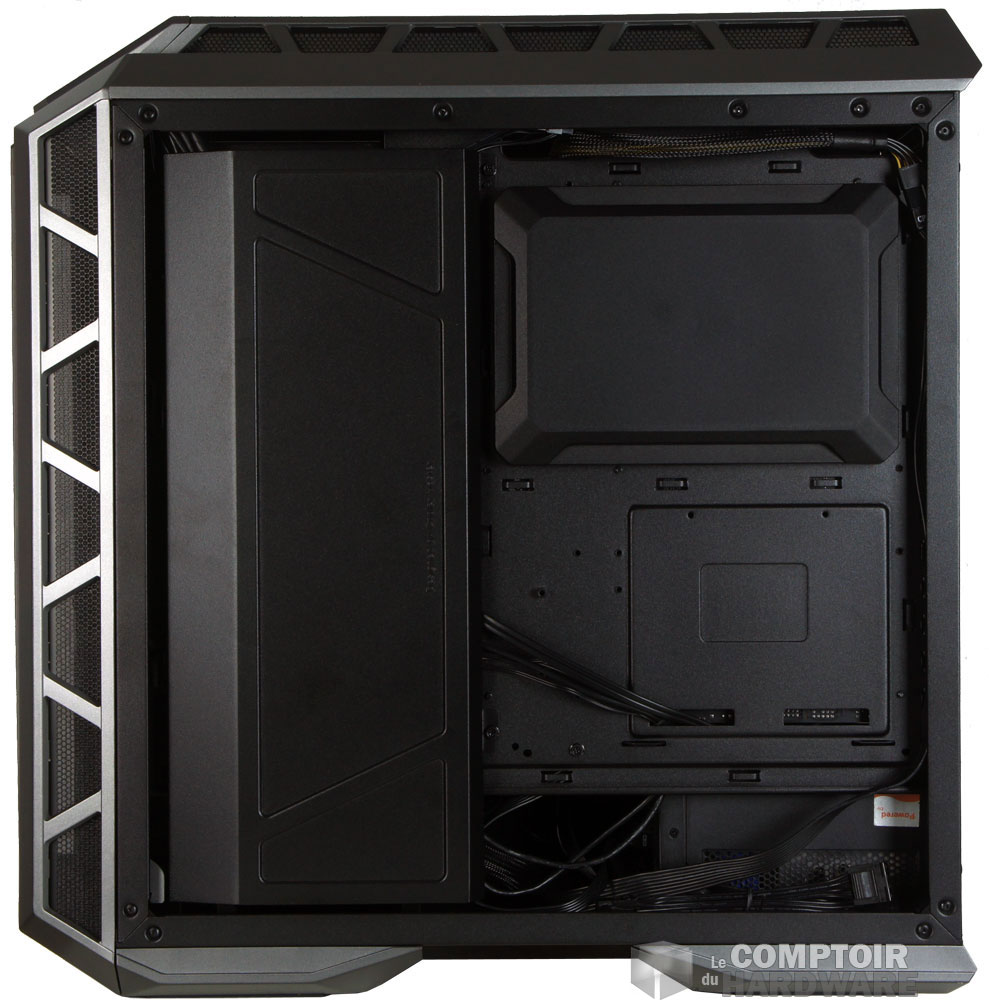

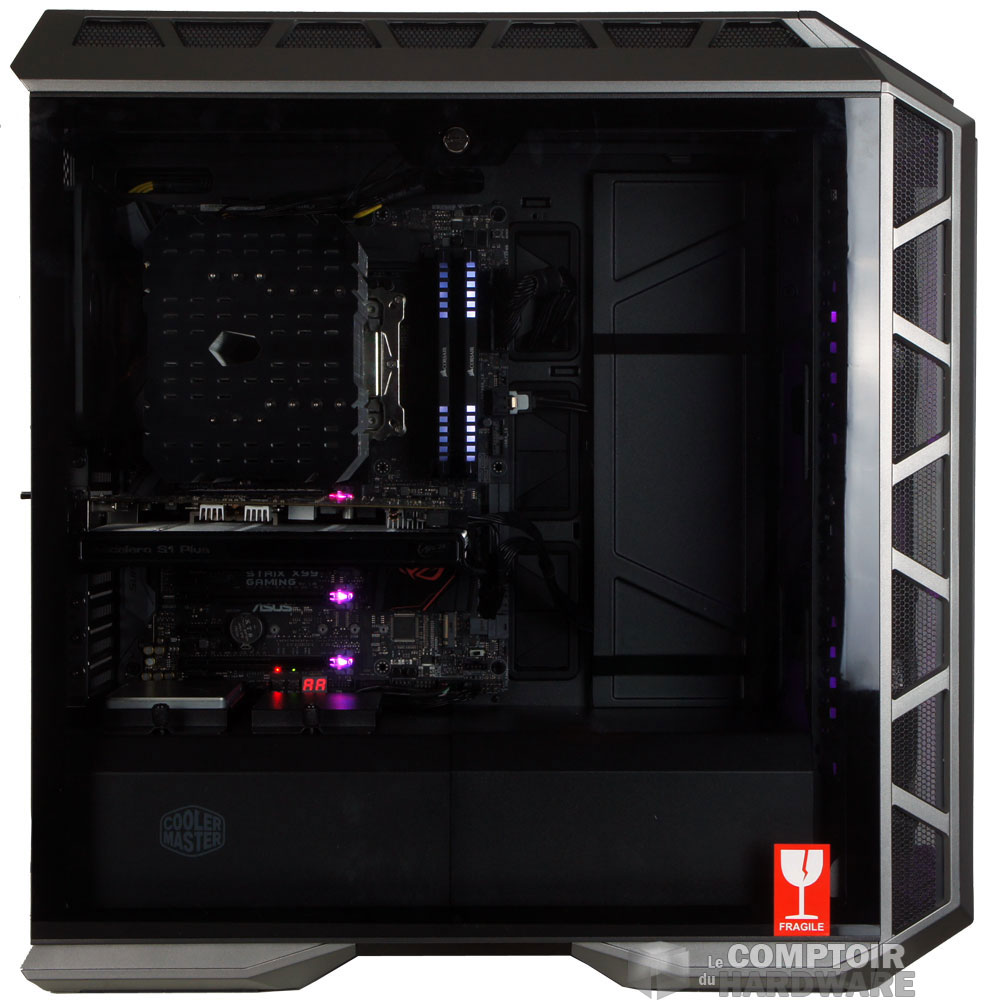

La GTX 980 Ti de PNY semble ridiculement petite [cliquer pour agrandir]L'arrière du plateau et ses caches [cliquer pour agrandir]

l'intérieur une fois les panneaux retirés



Nous avons vu comment accéder à l'intérieur. Posons délicatement le panneau pour ne pas le casser et voyons ce que nous cache le H500P.



L'intérieur est très propre et compartimenté. Nous ne trouvons du côté de la carte mère que deux supports SSD amovibles placés sur le haut du capot de l'alimentation. Le plateau de carte mère peut accueillir des modèles allant du format E-ATX au Mini ITX. Plusieurs passages de câbles sont disposés autour et les plus imposants sont protégés pour plus de propreté lors du rangement. La partie avant du plateau est un panneau amovible. Il est positionné ainsi pour permettre de câbler votre carte mère E-ATX qui chevauchera généreusement les passages de câbles une fois en place.

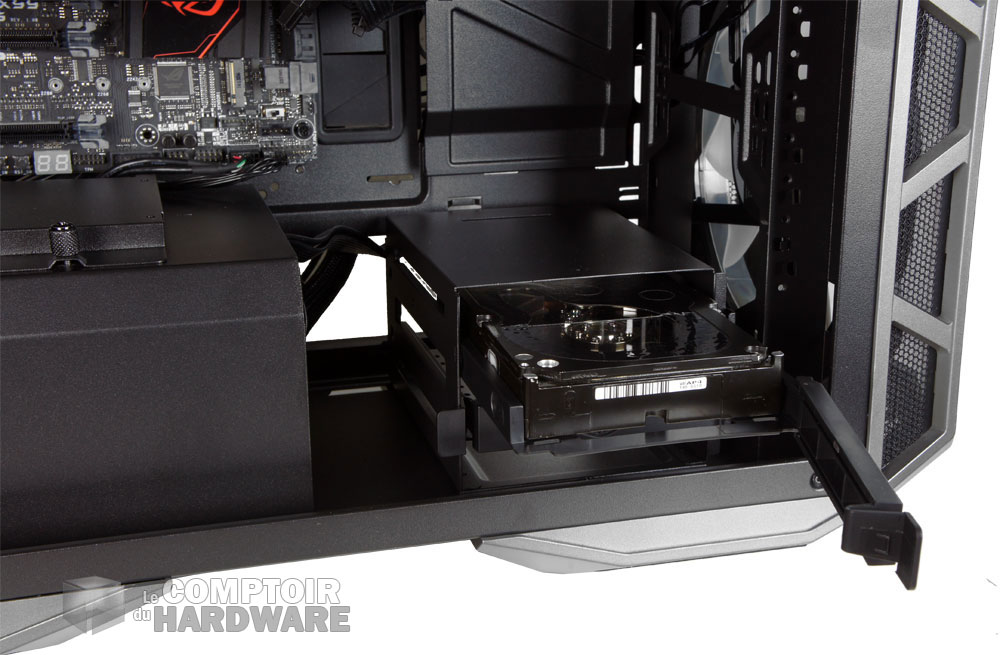

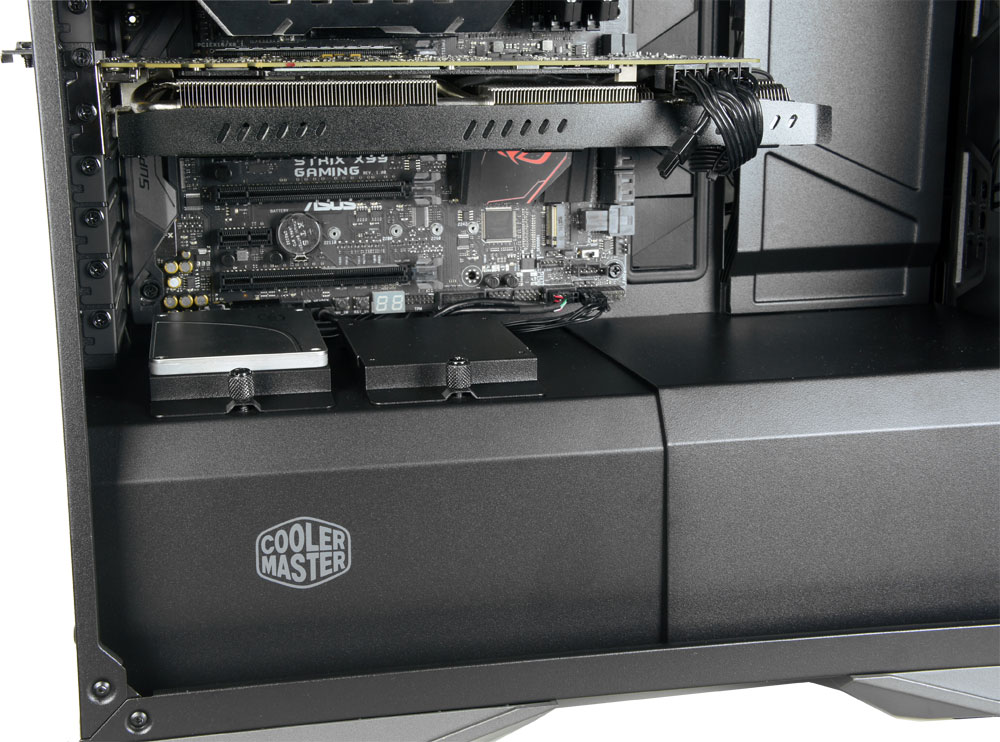

Les supports SSD [cliquer pour agrandir]La cage 3.5" disposée sous le cache [cliquer pour agrandir]

La partie réservée au stockage. L'accès à la baie 3.5" n'est pas aisé

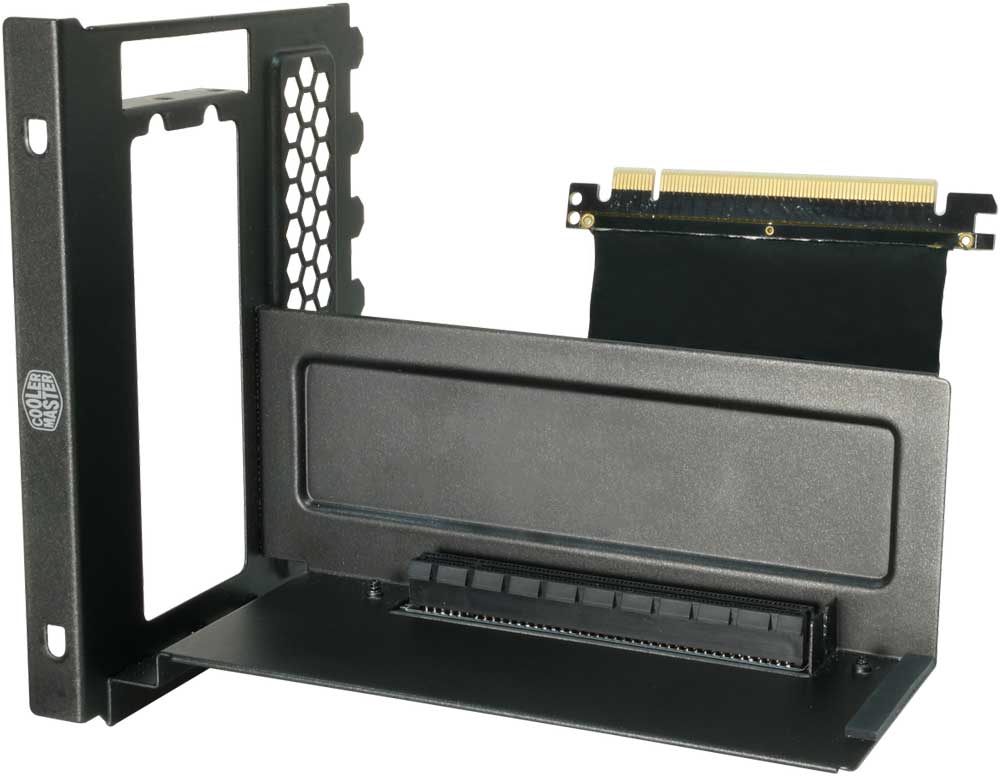

Le riser en option [cliquer pour agrandir]En retirant le compartiment, nous libérons de l'espace pour mettre en place le bloc d'alimentation et installer les disques durs de 3.5". La baie qui accueillera notre stockage est composée de deux tiroirs amovibles et sans outils. Les tiroirs sont les mêmes que ceux utilisés sur les HAF par exemple. Gageons qu'ils seront aussi efficaces. On remarque aussi la présence d'un emplacement qui permet l'ajout d'un support 2.5" sur la cage.



La grosse déception ici c'est que le support vertical pour la carte graphique n'est pas livré d'origine. Il faudra se procurer l'élément en option pour 30€ supplémentaires ! Toutefois, rien ne vous empêche d'installer votre GPU sur les slots verticaux d'origine et de le connecter avec un riser perso. C'est moins propre, mais c'est possible aussi. On jette ensuite un petit coup d'oeil sur les deux 200 mm de façade avant de passer à l'arrière. Oui c'est déjà terminé.



À l'arrière du plateau nous remarquons dans un premier temps que Cooler Master à décidé de placer un capot afin cacher la découpe d'accès à la backplate de la carte mère. Ils étaient pourtant les premiers à ouvrir ce passage sur le CM690 (c'est eux qui le disent !) et voilà qu'ils le referment. Le capot en question est simplement posé pour faciliter les manipulations.

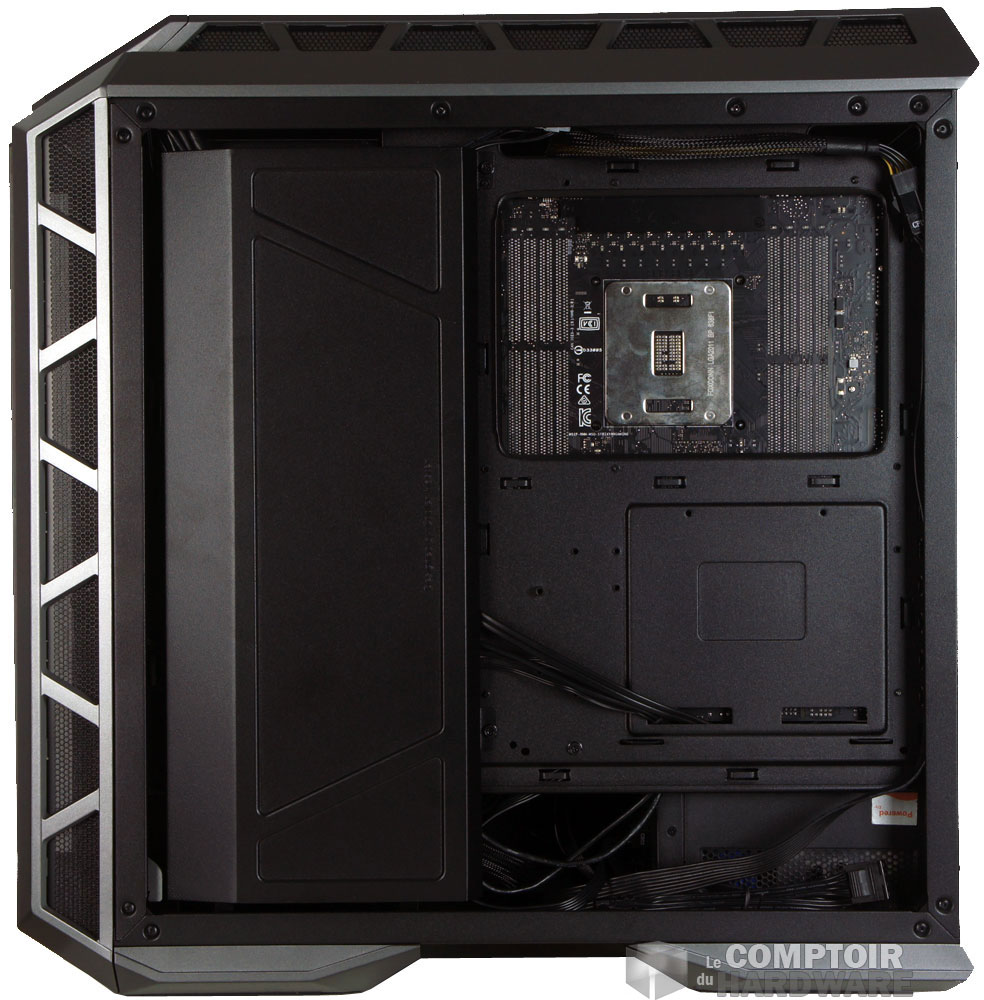

Sans le capot de la backplate... [cliquer pour agrandir]Juste en dessous, nous trouvons deux emplacements 2.5" dépourvus de supports. Vous pourrez soit en acquérir deux supplémentaires (6.95€ pièce), soit déplacer ceux de l'intérieur vers ici pour libérer de l'espace. La partie avant dispose d'un cache qui comme sur le Cosmos C700P permettra de rendre l'ensemble propre sans trop de difficulté. En le retirant, nous libérons la vue sur un renfoncement qui sert de stockage aux câbles inutiles et c'est bien le bordel derrière croyez-nous... Il permet aussi de passer les différents connecteurs à travers la découpe évoquée plus haut. Vous accèderez enfin aux branchements de vos disques durs 3.5" en retirant cette plaque. Il y a un peu de manutention en fait.

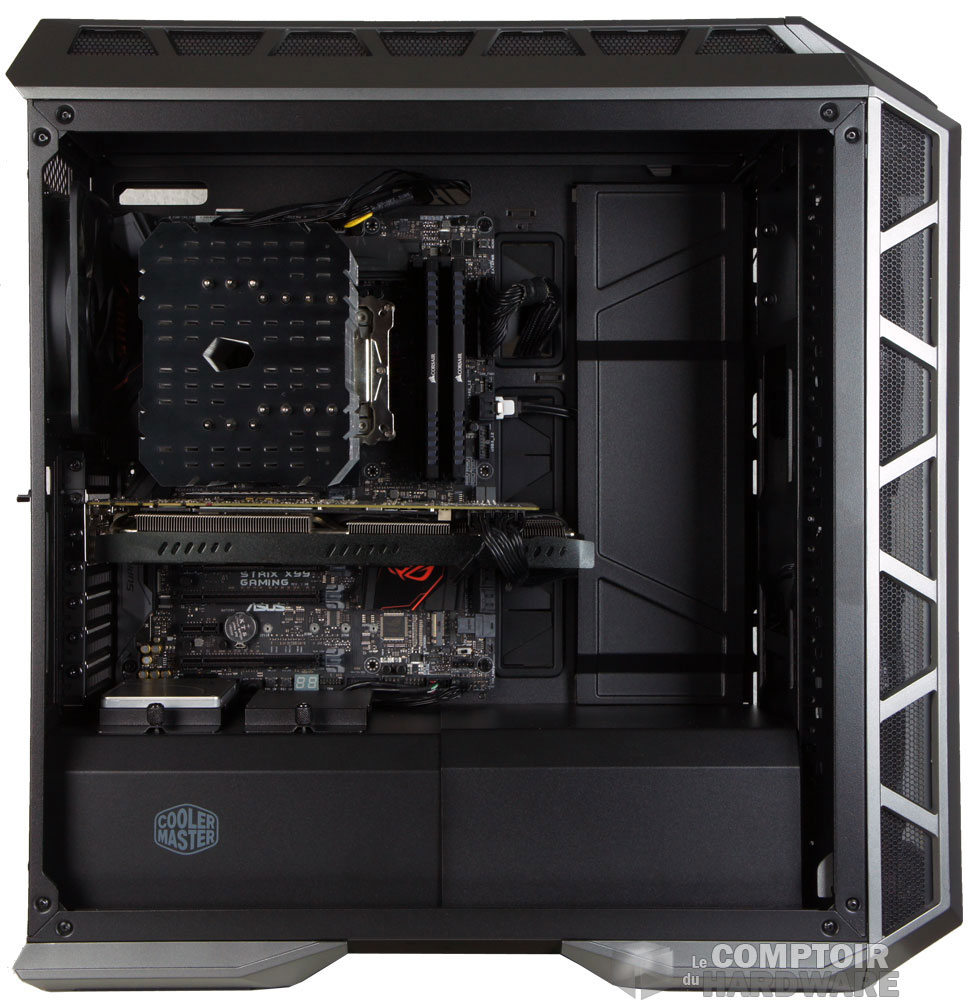

Le montage, nous l'avons trouvé un poil long du fait des nombreuses vis à retirer pour accéder à certaines parties. Il est ensuite très aisé une fois la tâche accomplie car le châssis est vaste. L'espace disponible pour le bloc d'alimentation est conséquent avec 270mm de libre. Nous avons ensuite 412mm d'espace pour les cartes graphiques et le ventirad profitera de toute la hauteur du châssis, c'est-à-dire 190mm. Autant dire qu'il n'y a que peu de restriction ici. Seule la connexion du SSD sur le capot donnera un peu de fil a retordre. Nous vous conseillons d'effectuer la manipulation une fois le stockage sur son support remis en place. Nous avons choisi de l'installer sur l'intérieur et avons branché l'alimentation et le connecteur SATA avant de remettre en place le capot. Enfin, si vous installez du watercooling en façade, il faudra encore jouer du tournevis pour démonter la baie 3.5". Une fois retirée, vous devez mettre votre radiateur en place sur l'intérieur et remonter le support de disques durs sur l'emplacement à sa gauche. Vous libèrerez ainsi 55mm d'espace pour le radiateur.

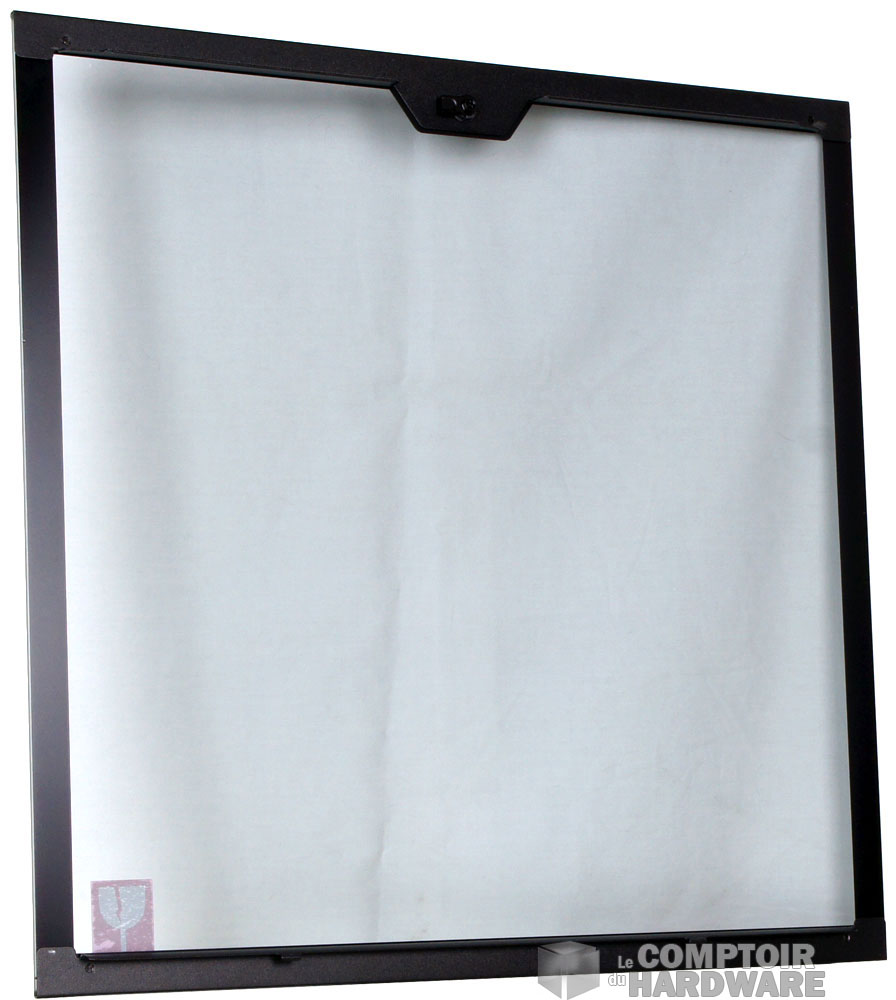

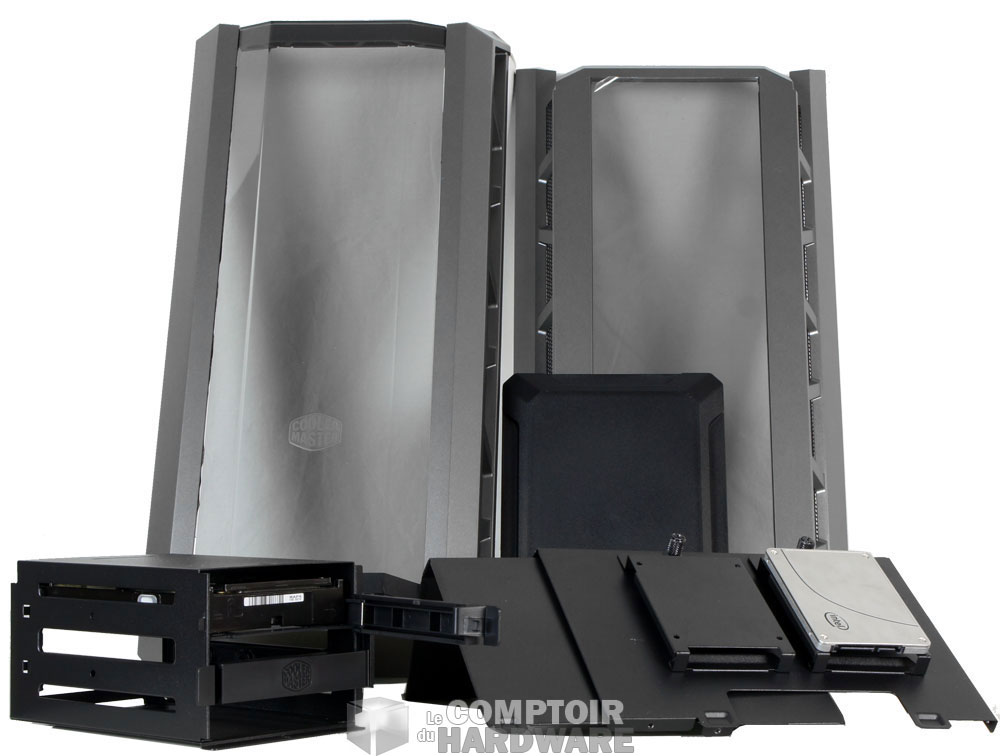

Le panneau vitré une fois déposé (délicatement !) [cliquer pour agrandir]Capots, façade, top, et supports de stockage [cliquer pour agrandir]

Les pièces en trop. Il y en a toujours, mais là ça fait beaucoup...



Allez, parlons brousoufs comme dirait Thibaut. Le Cooler Master MasterCase H500P est annoncé au tarif de 149.99€. La disponibilité n'est pas connue pour l'heure, mais devrait être imminente. Voyons maintenant s'il peut enrhumer notre configuration passive !
