• Présentation

NZXT Kraken M22
Dimensions du radiateur

152 x 120 x 32mm

Matériau Aluminium
Nombre de canaux

12

Epaisseur waterblock 62 mm
Tuyaux Ø 8mm interne / 400mm
Nombre de ventilateur(s)

1 X 120mm

Vitesse du(dess) ventilateur(s)

500 à 2000 tpm

Débits du (des) ventilateur(s)

124.2 m³/h

Prix public de la bestiole

99.99€

Garantie 3 ans

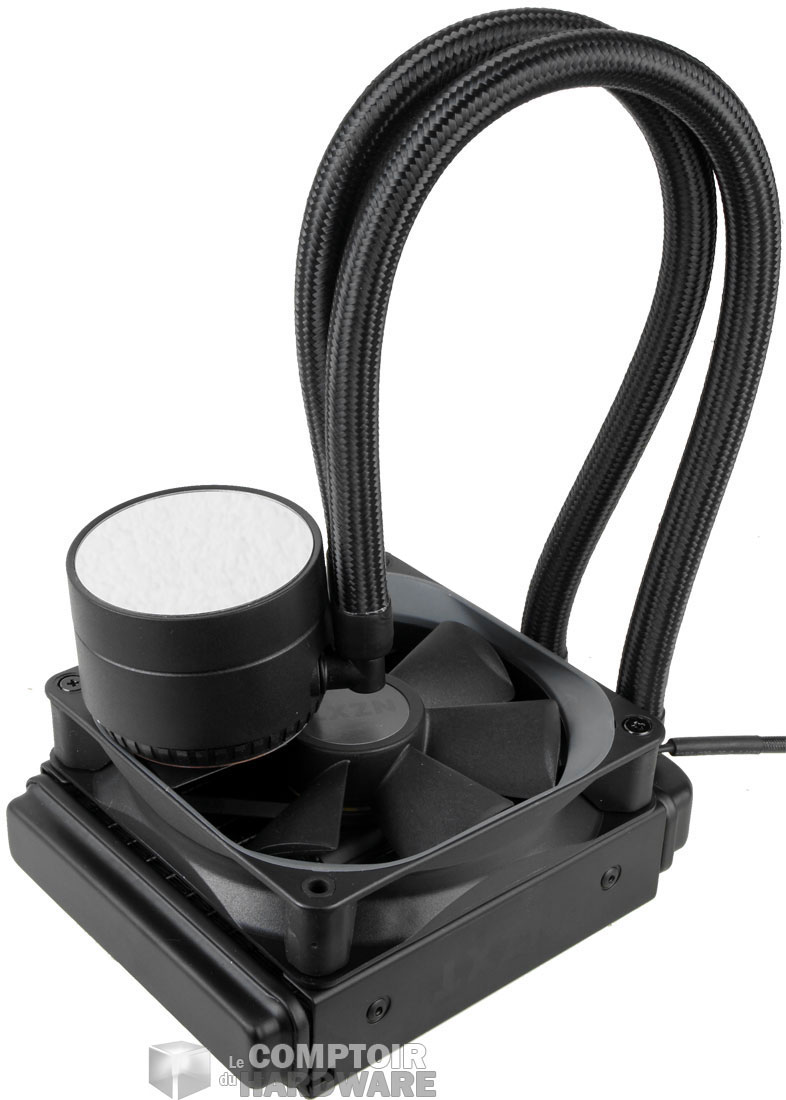

Le NZXT Kraken M22 [cliquer pour agrandir]



V'la l'appareil sorti du carton. Le Kraken M22 est un modèle complètement repensé. S'il ressemble beaucoup à un AIO comme on les connait, il se paie le luxe de ne pas faire comme tout le monde. Le truc qui nous frappe se trouve au niveau du radiateur, d'où un câble s'échappe.

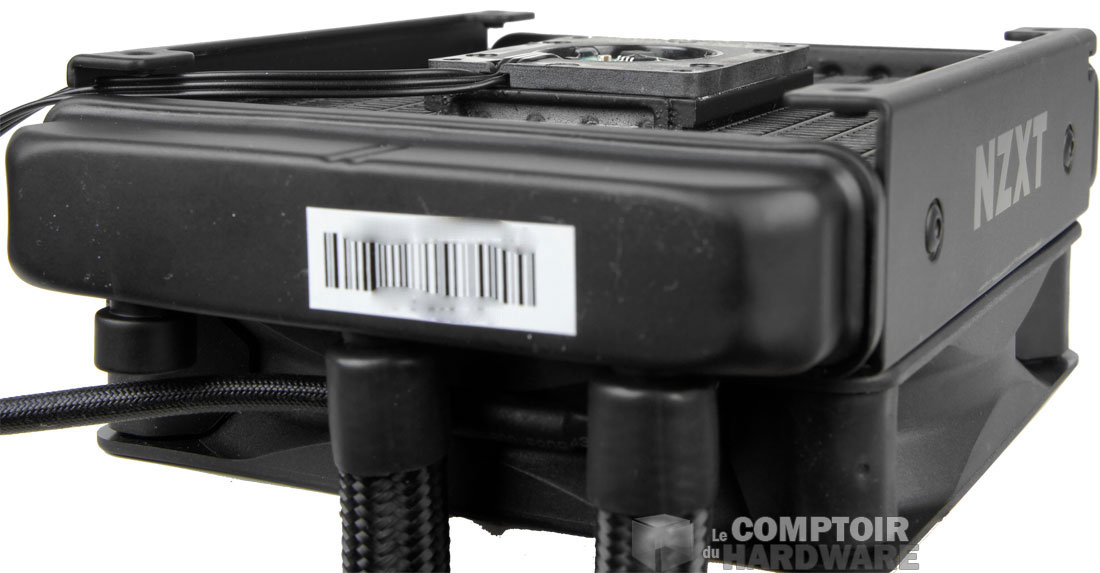

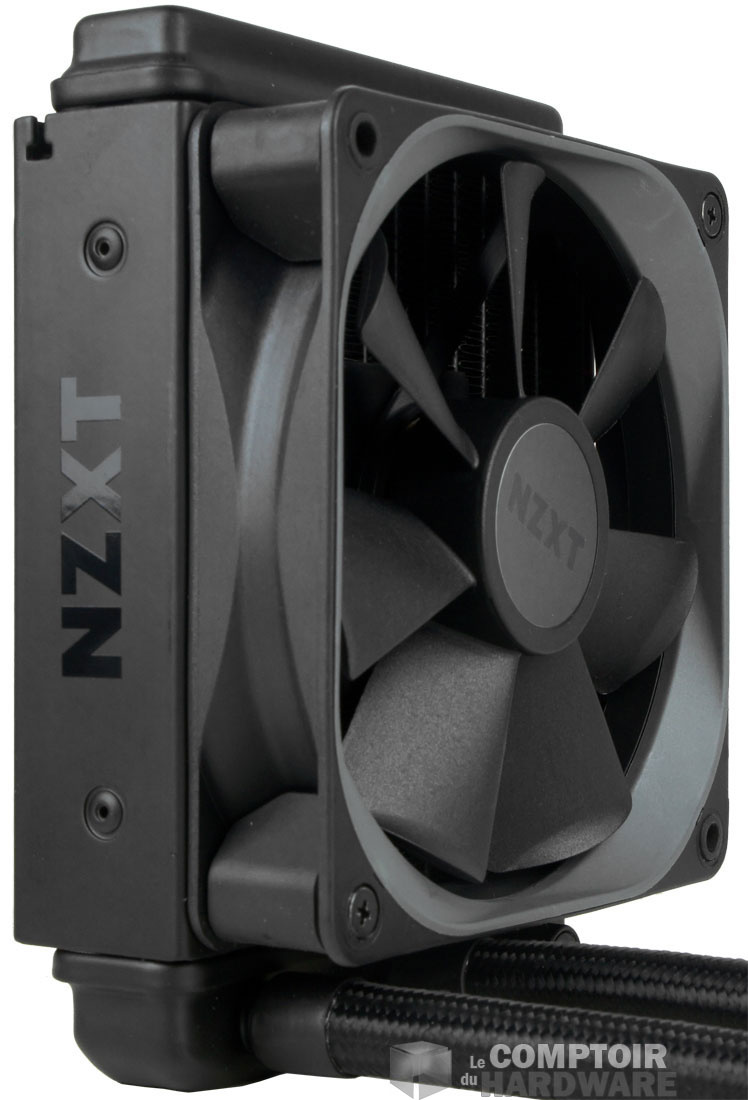

Le radiateur et l'Aer 120P en place [cliquer pour agrandir]La pompe en plein milieu du rad' [cliquer pour agrandir]

Le radiateur du Kraken M22 comme l'a pensé NZXT

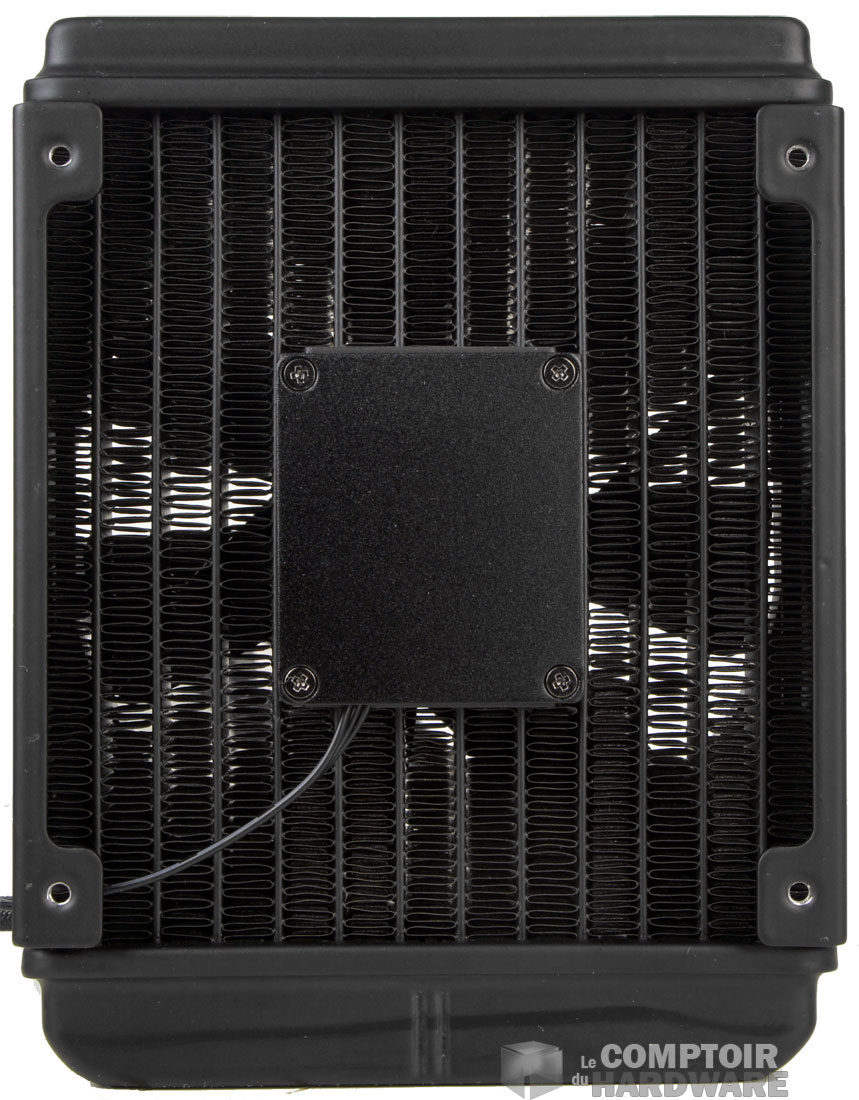

Tu la vois la pompe à travers le radiateur ? [cliquer pour agrandir]Il s'agit d'un modèle en aluminium mesurant 152 mm de hauteur, 120 mm de largeur et 32 mm d'épaisseur totale. Attention cependant à bien regarder en détail. L'épaisseur de la surface de dissipation n'est que de 27 mm. Le reste est occupé par une carle sur laquelle nous reviendrons. Nous pouvons voir 12 canaux de circulation au milieu desquels nous avons une densité d'ailettes importante (22 fpi).



Nous découvrons un petit boîtier collé en plein milieu du radiateur, d'où part le câble dont nous parlons plus haut. Il s'agit de la pompe chargée d'envoyer balader le liquide au travers de tout le M22. Nous avons peu d'information la concernant, simplement sa vitesse de rotation qui est de 3000 tpm, à +/- 300 tpm près. La cale qui porte l'épaisseur du radiateur à 32 mm est là pour surélever le ventilateur afin qu'il ne bute pas contre la pompe.



Comme sur ses grands-frères, le M22 possède deux tuyaux de 8 mm gainés de nylon tressé afin de rigidifier suffisamment l'ensemble pour éviter les pincements. Ça sert accessoirement à rendre l'ensemble esthétiquement plus propre. Les deux tubes courent sur 400 mm jusqu'à un waterblock plus compact sur ce modèle.

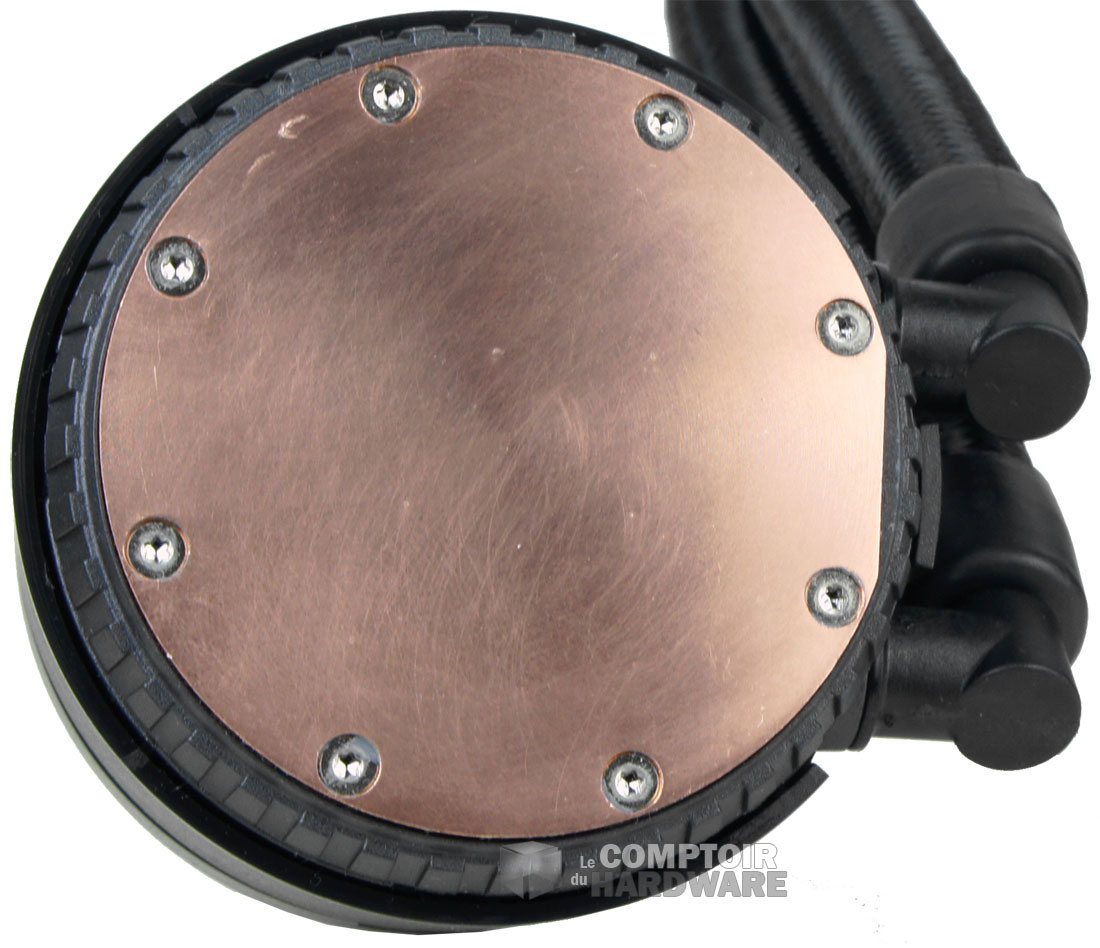

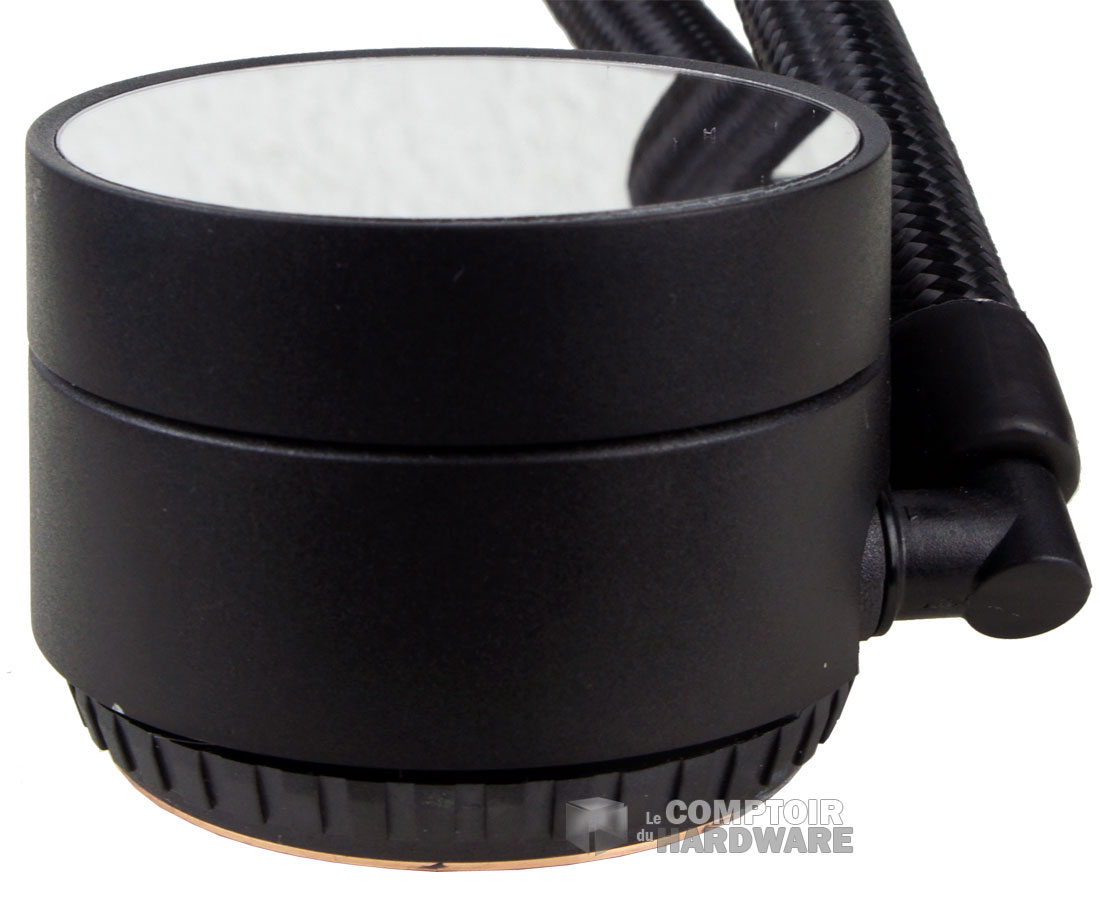

Le bloc du Kraken M22, un poil plus compacte [cliquer pour agrandir]La cold plate en cuivre, comme toujours. [cliquer pour agrandir]

Le waterblock et sa cold plate en cuivre

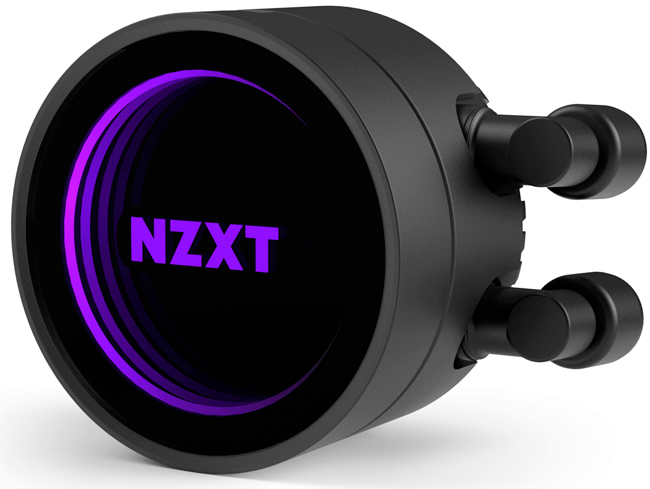

La pompe ayant été déplacée sur le radiateur, le waterblock devient moins imposant. Ses dimensions sont de 62 mm de diamètre pour 62 mm de hauteur. Nous retrouvons aussi la tête en effet miroir infini et l'éclairage sur le tour et le logo. Kraken oblige, il vous faudra le logiciel CAM pour piloter votre éclairage. Pour l'occasion, la version 3.5.80 est de sortie.



Le montage du Kraken M22 diffère de celui de ses camarades. Une étape supplémentaire est nécessaire puisqu'il faudra installer des entretoises en plastique avant de poser la pompe. L'AIO est compatible avec toutes les plateformes récentes du moment.



pompe kraken m22



En ce qui concerne la soufflerie livrée, nous nous contenterons d'un Aer 120P. Comme son nom l'indique, il s'agit d'un modèle de 120 mm de diamètre. Nous connaissons la bête, utilisée sur le Kraken X52. Pour rappel, le ventilateur tourne à 2000 tpm max et brassera jusqu'à 124.2 m³ d'air par heure.
