Test • KFA² GTX 980 Ti HOF
KFA² GTX 980 Ti HOF face avant
KFA² GTX 980 Ti HOF face arrière
KFA² GTX 980 Ti HOF connecteurs vidéo
KFA² GTX 980 Ti HOF connecteurs d'alimentation
KFA² 980 Ti HOF : refroidisseur
KFA² 980 Ti HOF : carte dénudée
KFA² 980 Ti HOF : GPU et mémoire
KFA² 980 Ti HOF : étage d'alimentation

• Descriptif de la carte

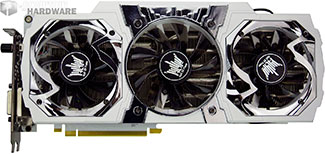

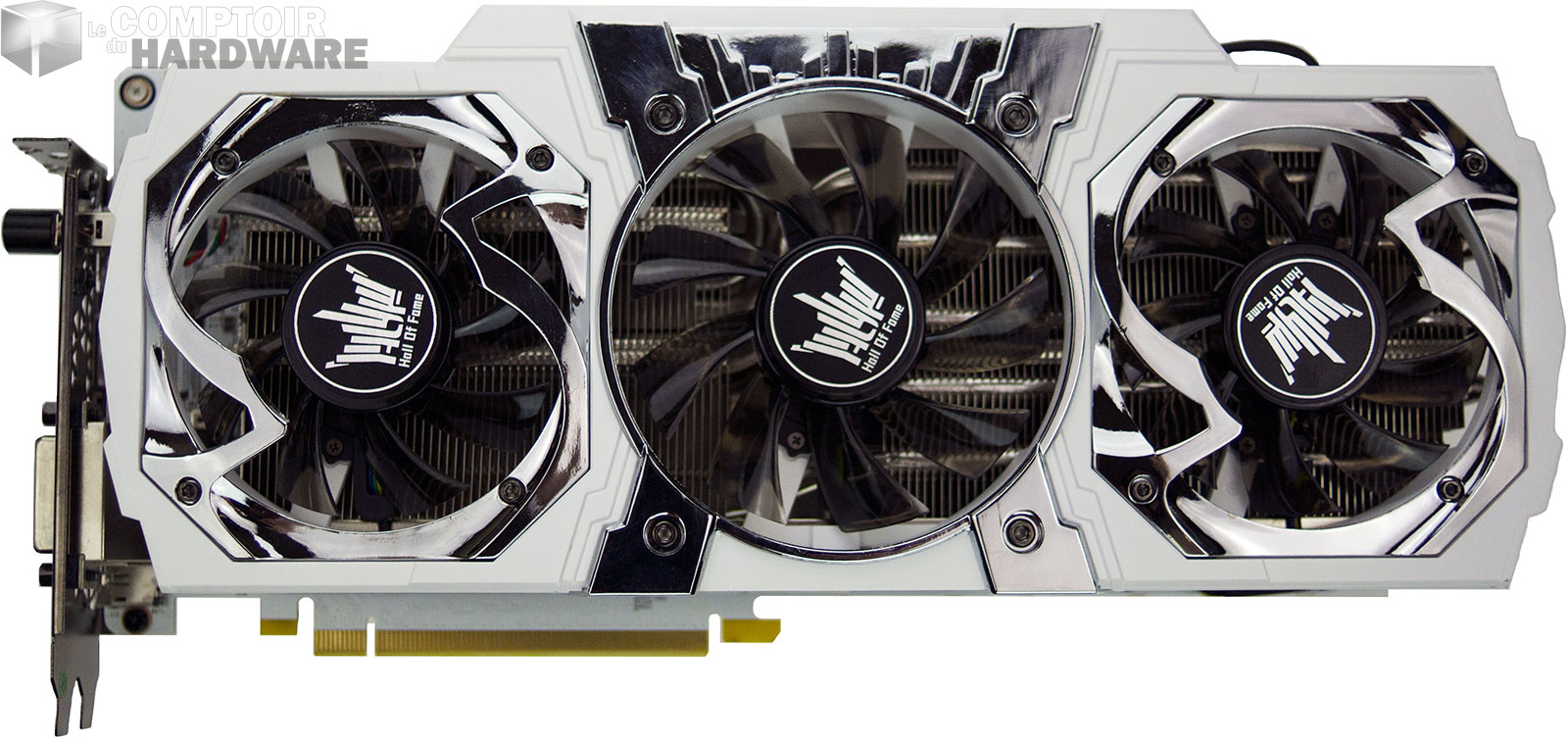

Nous avions eu l'opportunité de tester il y a quelques mois la 980 Hall Of Fame du constructeur, la 980 Ti s'en inspire très largement comme les 2 clichés ci-dessous en attestent. Si les 2 ventilateurs de 80 mm passent du blanc au noir translucide, le reste est similaire y compris le troisième ventilateur de 90 mm. Bien que la carte ne reprenne pas le PCB de référence, ce dernier mesure au millimètre près la même longueur soit 26,7 cm. Il est par contre plus large (haut)puisque dépassant de 2,4 cm l'équerre de fixation.

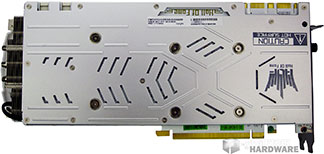

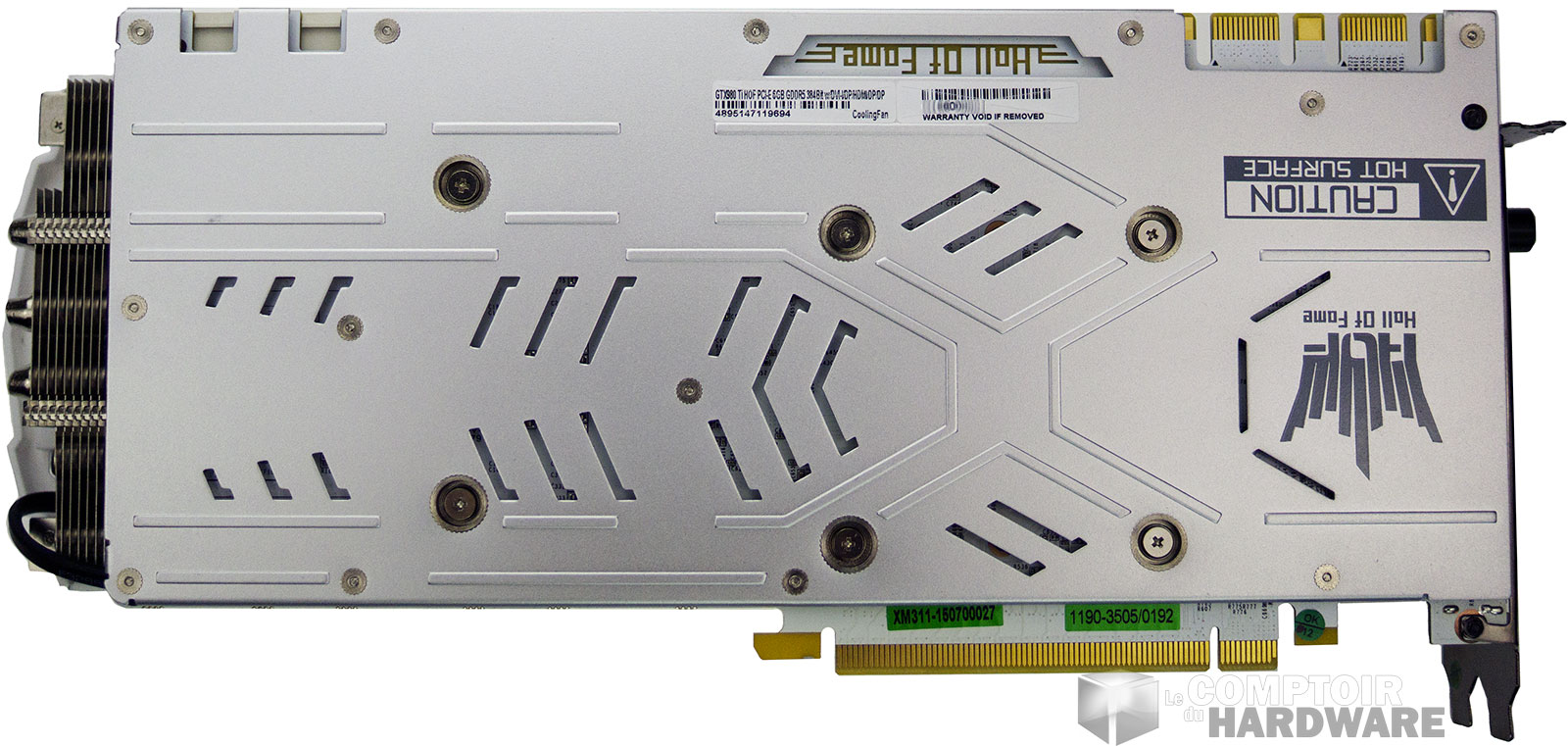

La face arrière est recouverte par une plaque métallique ne servant qu'à embellir et surtout rigidifier l'ensemble qui accuse tout de même 1,35 Kg à la pesée ! Comme le refroidisseur dépasse "au bout"du PCB, la carte demande donc 30 cm entre son équerre de fixation et l'extrémité de son carénage. Ce dernier comporte sur la tranche le logo Hall Of Fame rétroéclairé par des LED (blanches) pilotables. Une échancrure dans la backplate permet l'accès aux 2 connecteurs SLi et laisse apparaitre (ainsi qu'au niveau du connecteur PCIe 16x) la couleur blanche du PCB.



KFA² GTX 980 Ti HOF face avant [cliquer pour agrandir]KFA² GTX 980 Ti HOF face arrière [cliquer pour agrandir]

KFA² 980 Ti Hall Of Fame, face avant et arrière - Cliquer pour agrandir

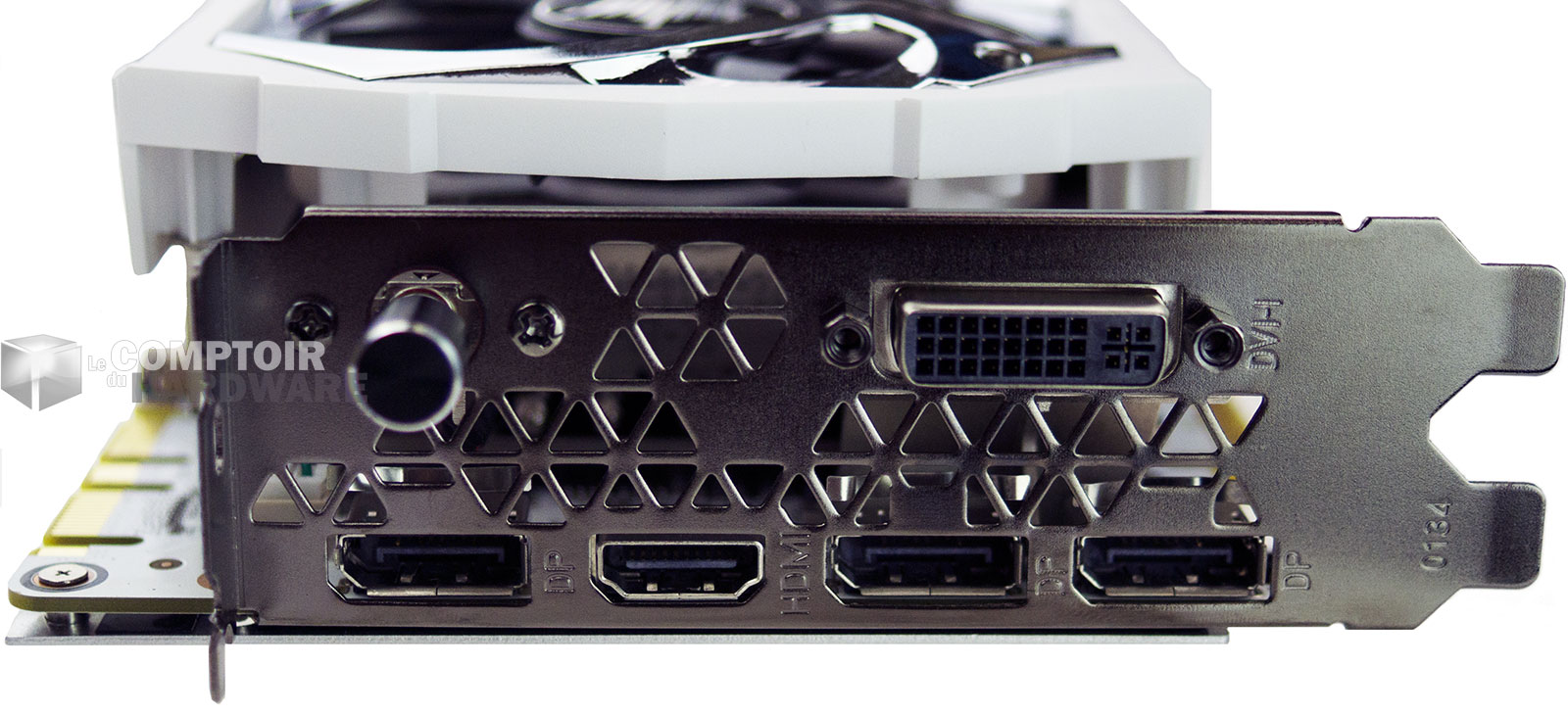

Le panel de connexion vidéo est similaire au modèle de référence, on retrouve donc 3 connecteurs Display Port 1.2, un DVI-I et un HDMI à la norme 2.0. Les équerres sont largement ajourées pour permettre l'extraction d'une partie de l'air chaud, même si le flux en sortie est très limité dans le cas de ventilateurs axiaux comme ici ! Le bouton poussoir qui permettait à la 980 HOF de passer en HyperBoost (ventilation en full et augmentation du TDP) est bien là, par contre il a pour fonction cette fois de basculer d'un bios à l'autre.

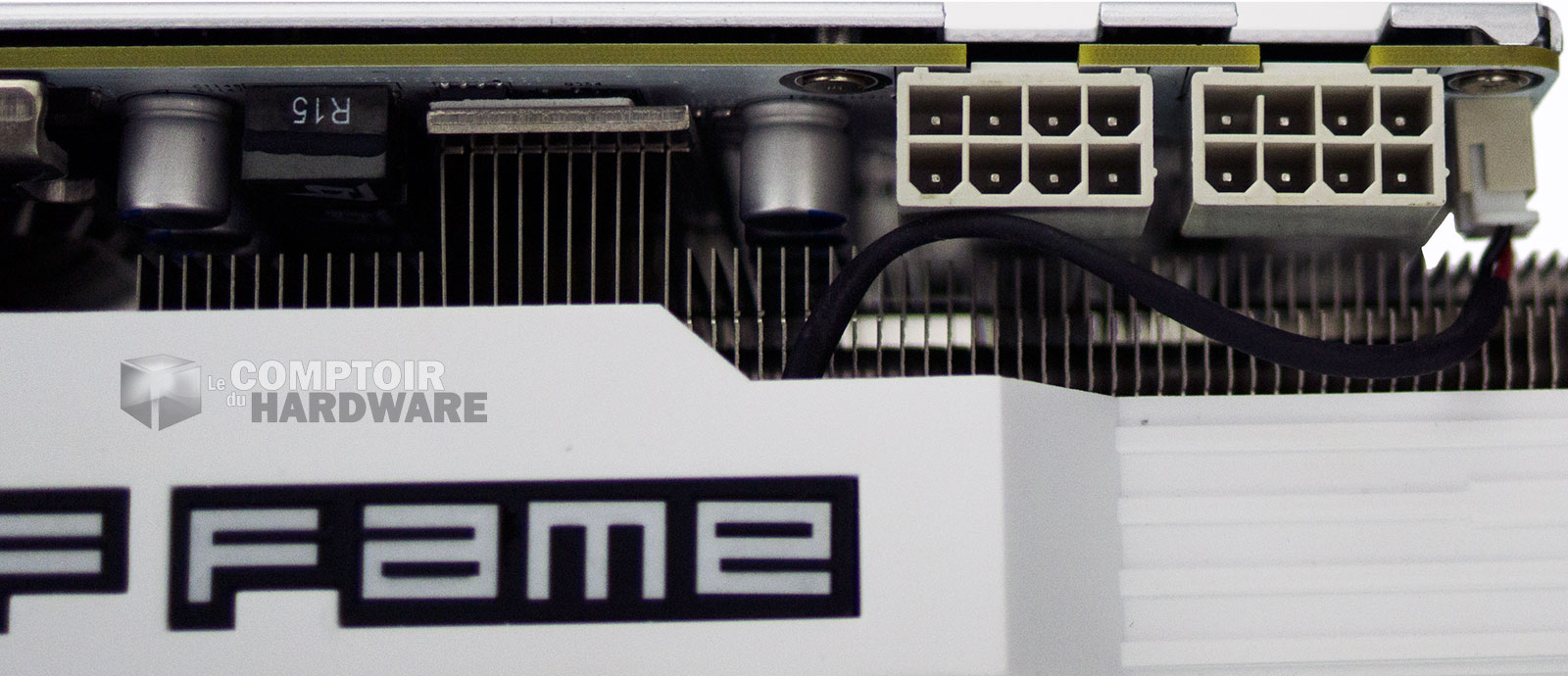

Nous n'avons noté aucune différence de comportement entre ces derniers, les "bidouilleurs" s'en serviront donc principalement pour tweaker le bios de leur cartesans risque, puisque le second pourra servir de backup. L'alimentation est assurée, en sus du PCIe 16x, par le biais de 2 connecteurs à 8 pins, intelligemment retournés pour permettre un déverrouillage aisé de ces derniers. Notons pour finir que le radiateur dépasse la seconde équerre, il faudra donc prévoir 3 slots entre cette carte et la plus proche en-dessous...



KFA² GTX 980 Ti HOF connecteurs vidéo [cliquer pour agrandir]KFA² GTX 980 Ti HOF connecteurs d'alimentation [cliquer pour agrandir]

Connecteurs vidéo et alimentation - Cliquer pour agrandir

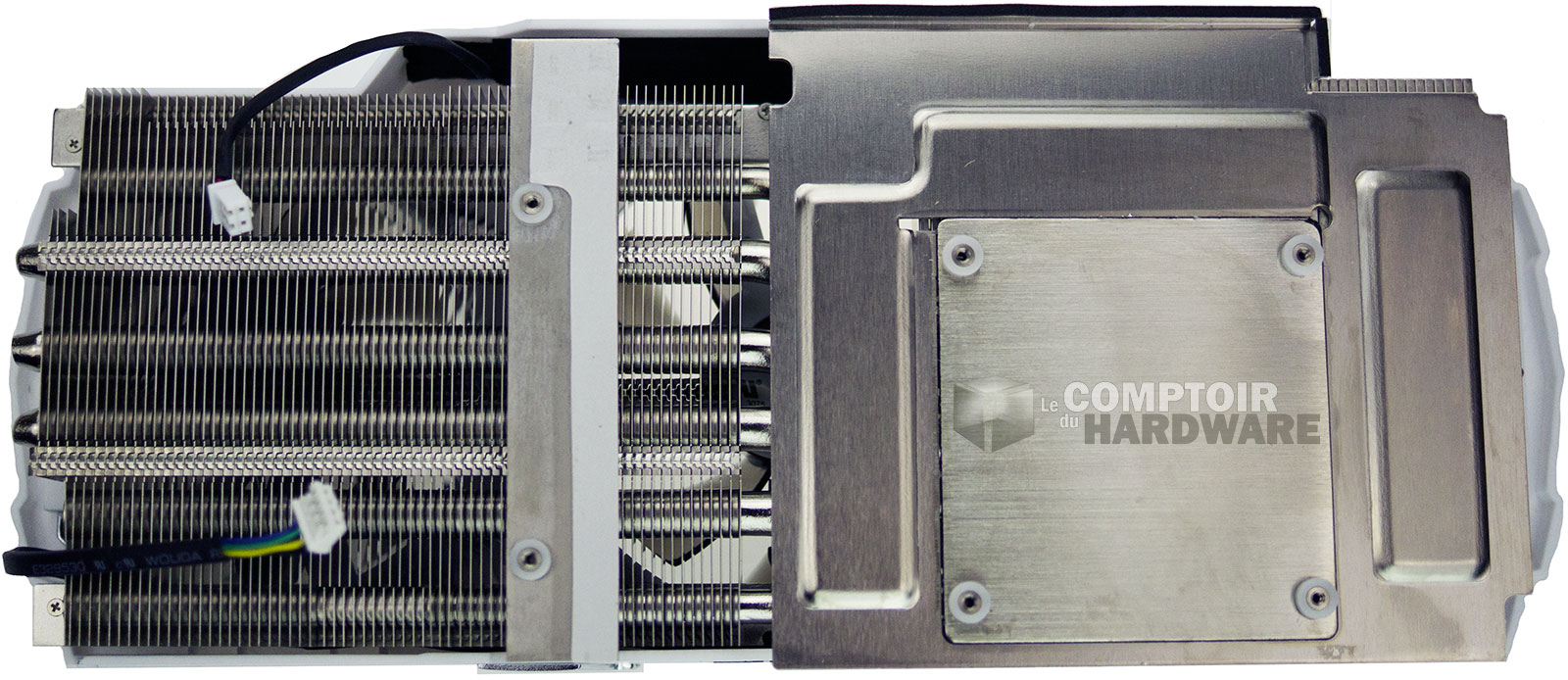

Le refroidisseur est constitué d'une large base en cuivre nickelé surplombé par 7 caloducs (4 de 8 mm + 3 de 6 mm de diamètre) chargés de diffuser la chaleur produite par le GPU, la mémoire et l'étage d'alimentation (tous étant en contact par le biais de pâte ou pads thermiques) au travers des nombreuses ailettes en aluminium. Le souffle en provenance des 3 ventilateurs se chargeant de dissiper tout cela.



La carte dénudée laisse découvrir le PCB couleur neige qui change clairement des créations concurrentes s'appuyant principalement sur le noir, il rappelle fortement celui de la 980 HOF du constructeur en particulier l'étage d'alimentation. Toutefois, la carte se retrouvant bien souvent cachée à l'intérieur d'un boitier sans compter le fait que le PCB soit masqué par le refroidisseur et la backplate, difficile d'y voir un atout esthétique notable.



KFA² 980 Ti HOF : refroidisseur [cliquer pour agrandir]KFA² 980 Ti HOF : carte dénudée [cliquer pour agrandir]

Refroidisseur et carte nue - Cliquer pour agrandir

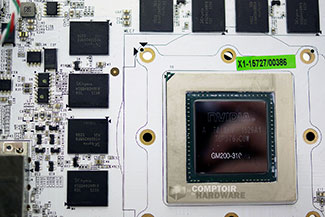

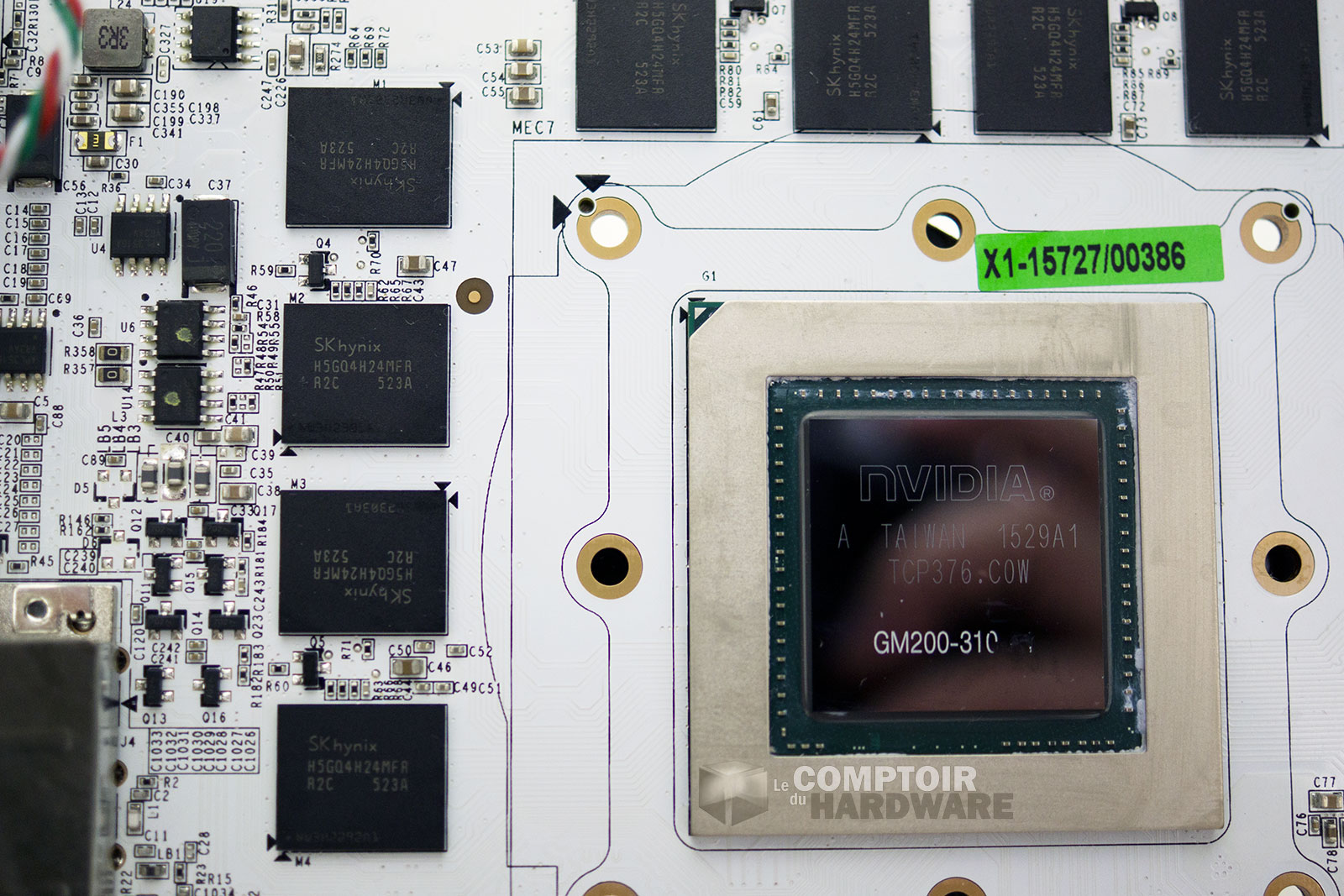

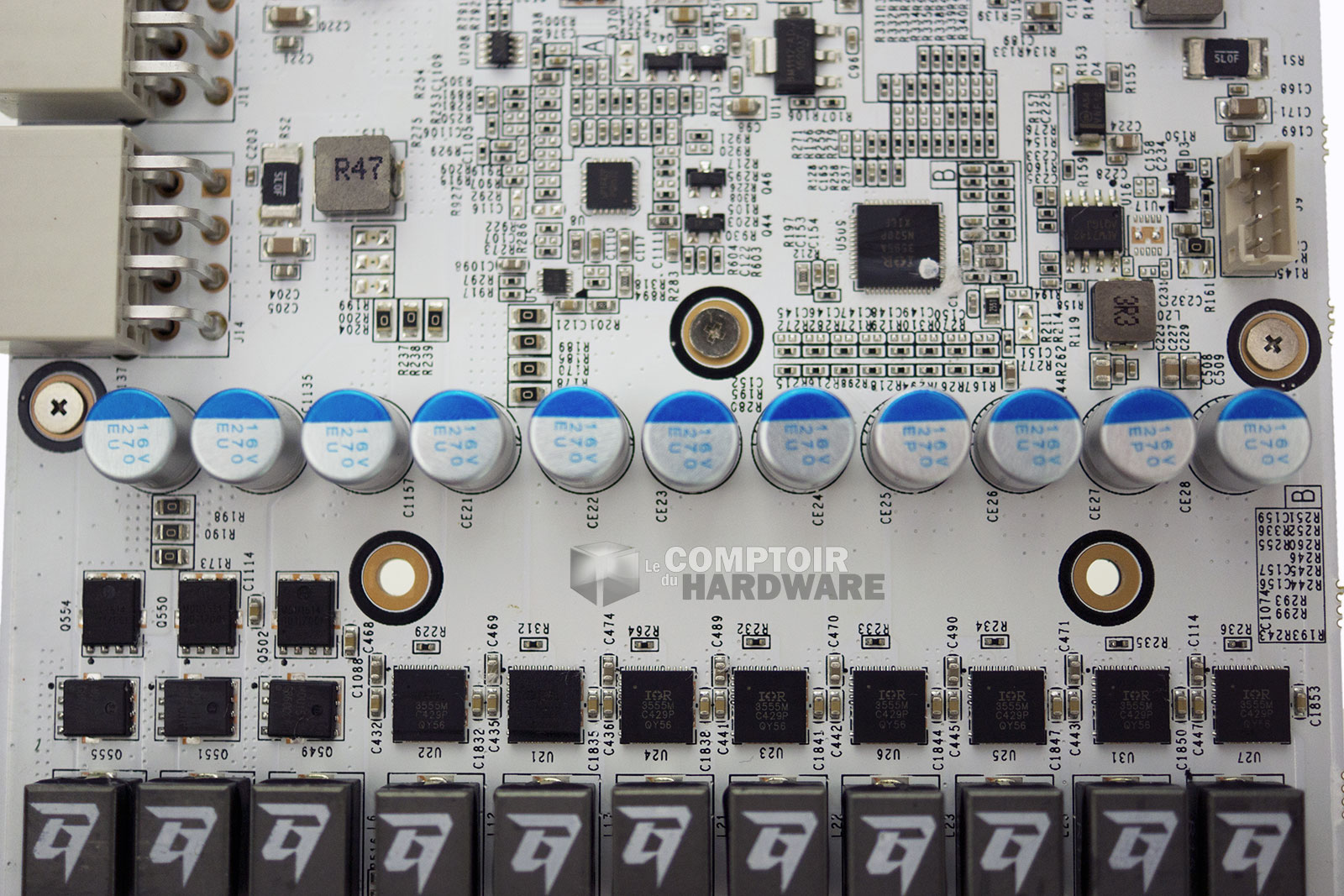

Le GPU est bien sûr un GM200-310, 980 Ti oblige, il est entouré des 12 puces mémoires d'origine Hynix certifiées 7 Gbps et constituant les 6 Go embarqués. L'étage d'alimentation a été soigné avec comme pour sa petite soeur, 8 phases numériques dédiés au GPU et 2 additionnelles réservées à la mémoire.



KFA² 980 Ti HOF : GPU et mémoire [cliquer pour agrandir]KFA² 980 Ti HOF : étage d'alimentation [cliquer pour agrandir]

GPU, mémoire et étage d'alimentation - Cliquer pour agrandir

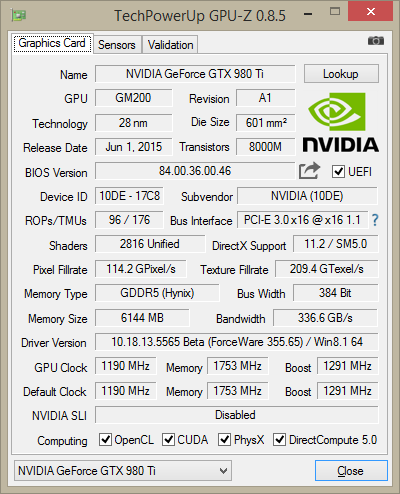

Continuons la description de notre carte au travers de GPU-Z : la puce ne dispose que de 2816 unités de calcul activées sur les 3072 qu'elle comprend, les TMU suivant la même déflation 192 => 176. Les 6 Go de GDDR5 sont bien adressés en 384-bit et cadencés à 1753 MHz conformément aux spécifications du caméléon. KFA² a par contre ajouté 190 MHz au compteur du GPU (+19%) et le Boost minimum garanti suit avec + 215 MHz, cette valeur étant bien souvent très largement dépassée comme nous allons à nouveau le constater.



GPU-Z KFA² 980 Ti HOF

GPU-Z KFA² GTX 980 Ti HOF, caractéristiques et fréquences

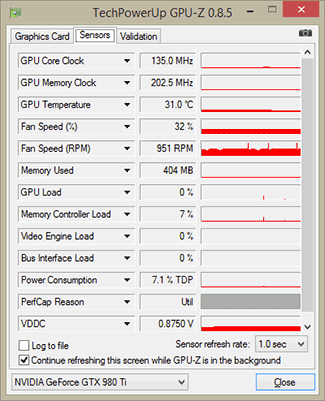

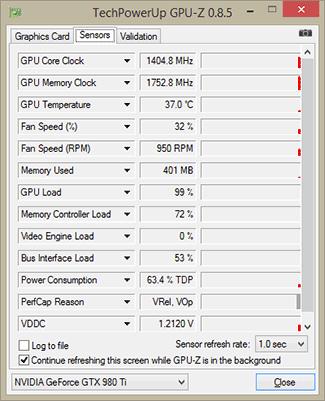

Au repos, la fréquence GPU est celle par défaut des GeFORCE, à savoir 135 MHz pour le GPU, la mémoire se stabilisant de son côté à 202 MHz. En charge, la carte passe les 1,4 GHz (!!!!????) à 1405 MHz précisément, bien que cette fréquence ne soit pas maintenue en toutes circonstances (cf. page suivante).



KFA² 980 Ti HOF : fréquences au reposKFA² 980 Ti HOF : Boost maximum

Fréquences au repos et en charge



C'est tout pour la description de notre KFA² GTX 980 Ti HOF, voyons page suivante les prestations de son refroidisseur.
