• Présentation

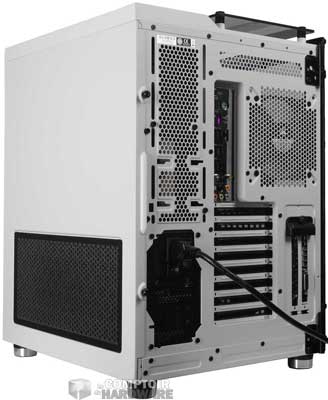

Le Crystal 680X de Corsair. Un 280X beaucoup plus gros. [cliquer pour agrandir]L'arrière du boîtier avec quelques modifications visibles par rapport au Air 740 [cliquer pour agrandir]

On fait le tour du Crystal 680X



Corsair Crystal 680X
COULEUR Noir ou blanc
FAMILLE

Moyen tour

DIMENSIONS (EN MM)

505 x 344 x 423

POIDS

11 kg

MATÉRIAUX Plastique, acier, verre trempé
FORMATS DE CARTE

E-ATX / ATX / Micro ATX / Mini ITX

BAIES 5,25" 0
BAIES 3,5" 3
BAIES 2,5" 4+3
Slots PCI 8+2
RESTRICTIONS

CPU : 180 mm

GPU : 330 mm

PSU : 225 mm

CONNECTIQUE EN FAÇADE 2xUSB 3.0 / 1xUSB Type C / Audio
VENTILATION FOURNIE

3 x LL120 RGB à l'avant, 1 x 120 à l'arrière

PRIX OFFICIEL

249,90 €



On retrouve donc ici un boîtier à double compartiment, tout de blanc vêtu. Le volume est conséquent ici avec une hauteur de 505 mm, une largeur de 344 mm et une profondeur de 423 mm, pour à peu près 65 L de contenance. Le poids est proche des 11 kg à vide.

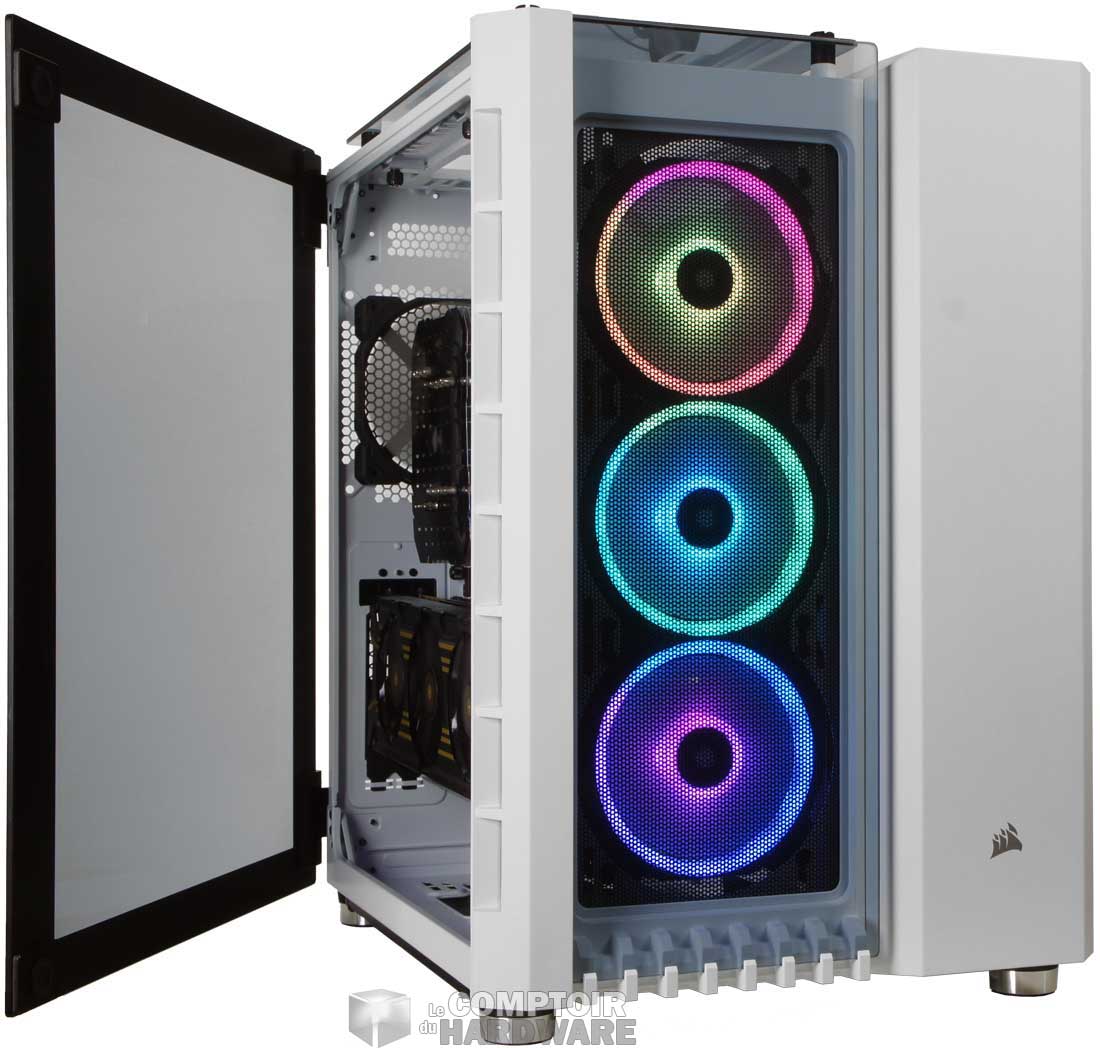

Le Crystal 680X à ouverture facile [cliquer pour agrandir]

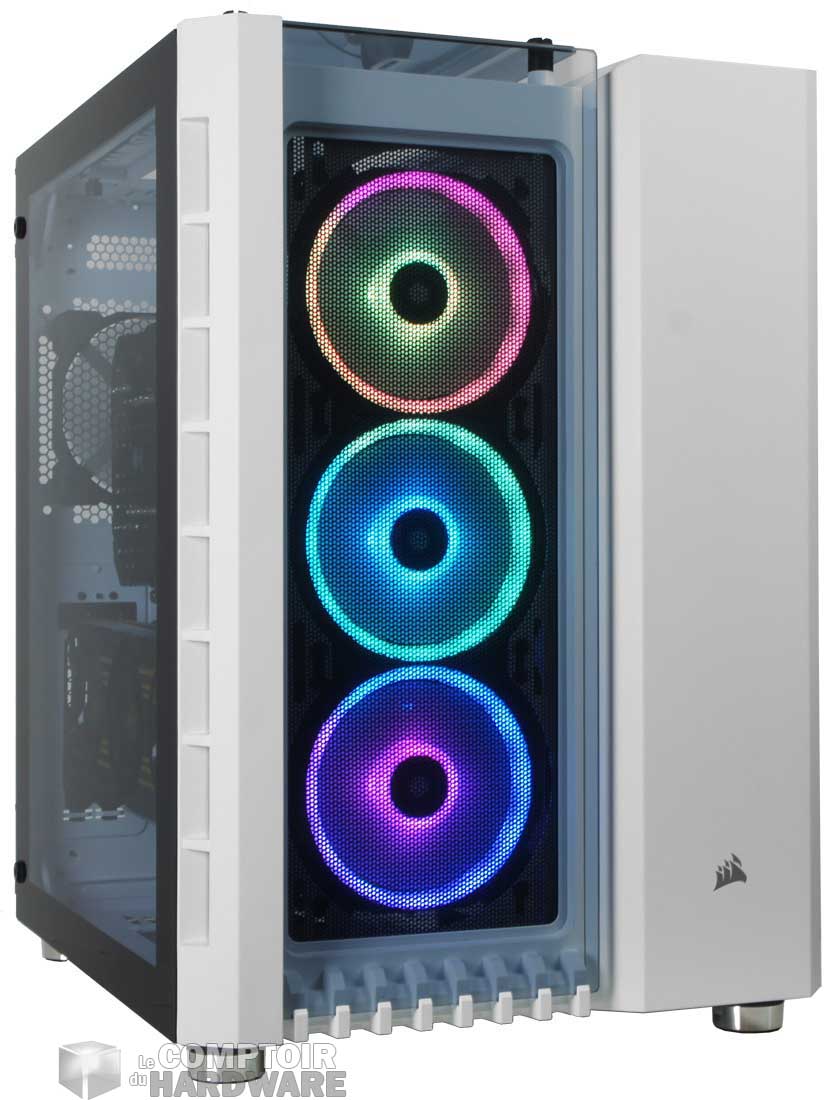

En ce qui concerne le design, comme nous l'avons précisé en introduction, le 680X reprend les traits de son petit frère. On retrouve ici du verre trempé sur l'avant, le dessus et le panneau latéral gauche. La façade est découpée en deux parties. L'une vitrée qui protège les trois ventilateurs installés derrière, l'autre entièrement pleine, derrière laquelle se cache le second compartiment du boîtier. On peut remarquer que l'espace est assez large sur la vitre pour permettre de laisser circuler l'air frais. Le boîtier dispose de 15 mm d'espace ici et nous verrons si c'est efficace, car c'est bien là que pêchait le petit modèle.

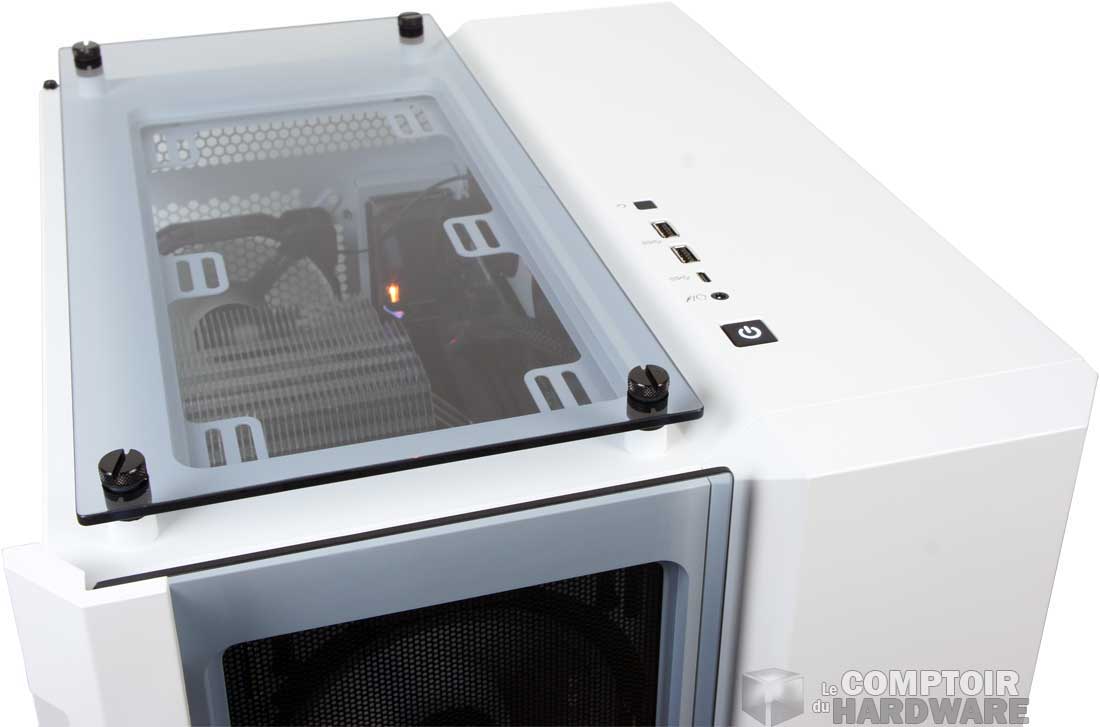

Plaque de verre dessus et connectique déportée [cliquer pour agrandir]Sur le dessus même sentence. On reprend le design en deux parties avec le plastique à droite et la plaque de verre à gauche. Sous celle-ci, encore de quoi placer de la ventilation. Nous constatons également que la plaque est positionnée plus en hauteur, afin de ne pas mettre en surpression la ventilation qui pourrait être disposée ici. Là, nous avons un espace de 18 mm entre le carénage du boîtier et le panneau de verre. La connectique externe prend place sur le dessus. On retrouve deux ports USB 3.0 et un port USB Type-C lui aussi en Gen 1. Le boîtier dispose ensuite de boutons de mise en marche et d'un unique mini-jack audio pour casque OU micro...

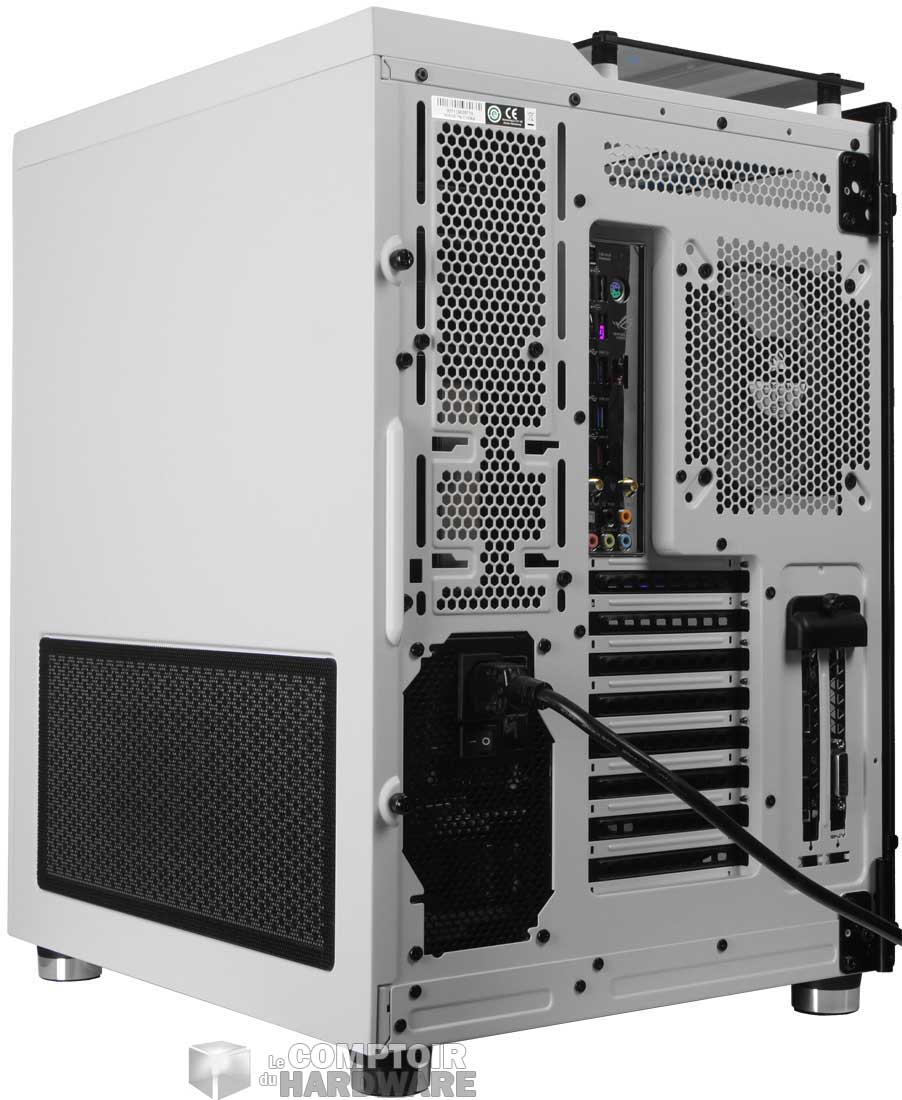

L'arrière est bien fourni avec d'une part l'emplacement du bloc d'alimentation placé sur le fond, dans le compartiment de gauche, en position verticale. Toujours de ce côté et placé au-dessus du bloc, une aération derrière laquelle nous pouvons voir un support que l'on découvrira plus tard. Cette aération semble pouvoir accueillir au moins trois ventilateurs de 90 mm, sans que cela ne soit confirmé sur la fiche technique du boîtier. De l'autre côté, nous pouvons ensuite voir huit supports PCIe qui laissent imaginer le support de cartes mères au format E-ATX. Sur le côté, deux supports supplémentaires sont positionnés à la verticale. Nous voyons au-dessus un emplacement de 120/140 mm occupé par un ventilateur de 120 mm et enfin l'I/O Shield. Enfin, une aération est positionnée sur le haut de cette face.



Passons aux panneaux latéraux. Le premier, qui barre l'accès au compartiment du bloc d'alimentation est fait d'acier plein. Il dispose d'une grille d'aération sur le bas, équipée d'un filtre à poussière aimanté, qui permettra à l'alimentation de souffler. Le second panneau est en verre trempé -toutes les plaques font 4 mm d'épaisseur-, plein format. Le panneau est posé sur des charnières, comme c'était le cas sur le Carbide AIR 740. Beaucoup de points communs ? Peut-être un châssis identique ? On ouvre la bête pour vérifier ça.

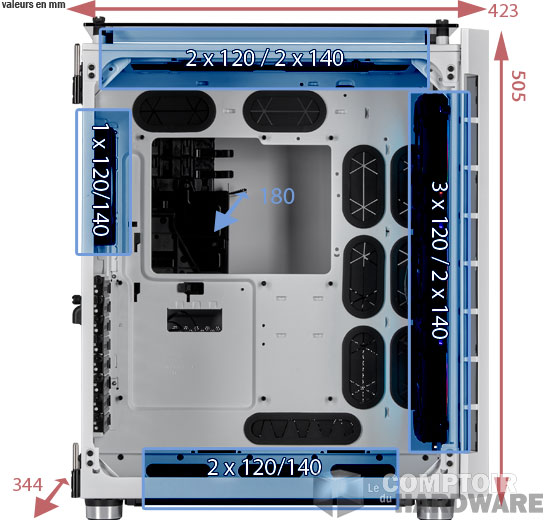

dimensions crystal 680x



Petit tour chez Alain

Le panneau se démonte en un tour de tournevis [cliquer pour agrandir]De la place pour planquer le bazar  [cliquer pour agrandir]

L'intérieur bien propre du Crystal 680X

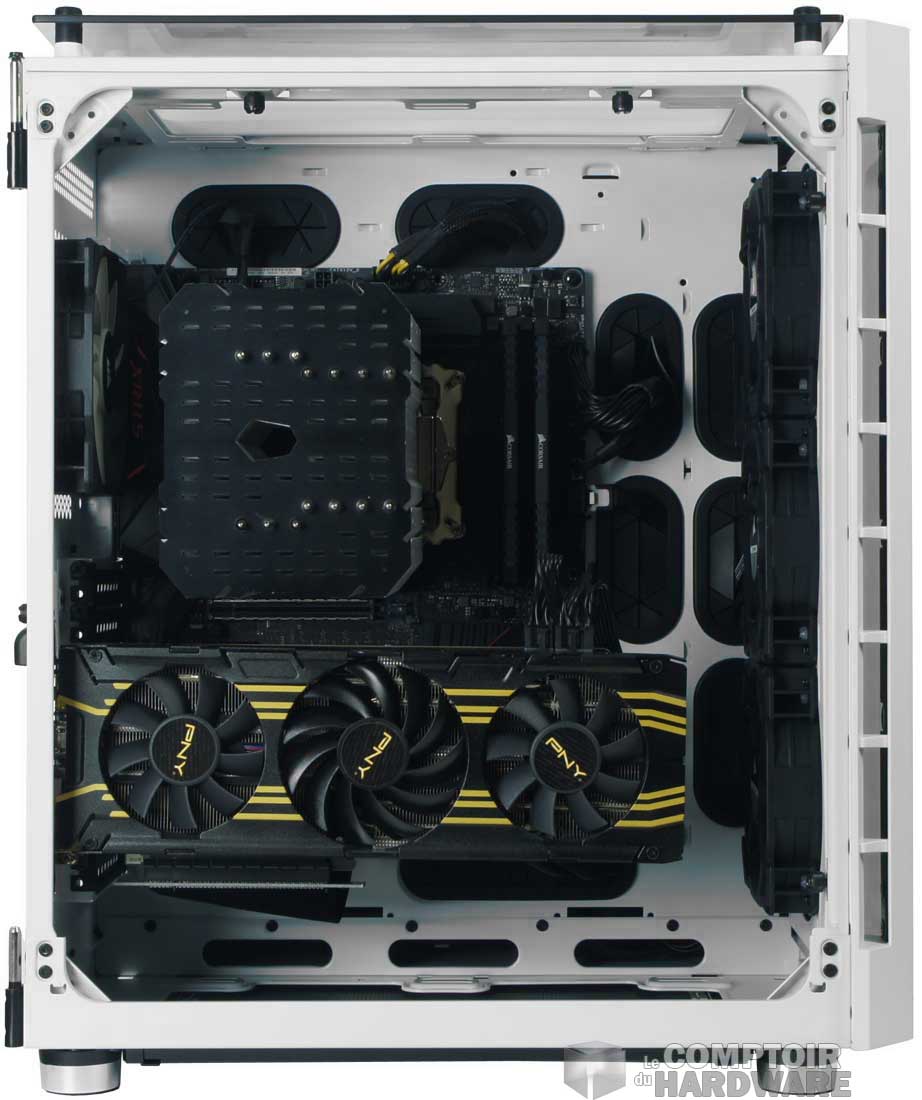

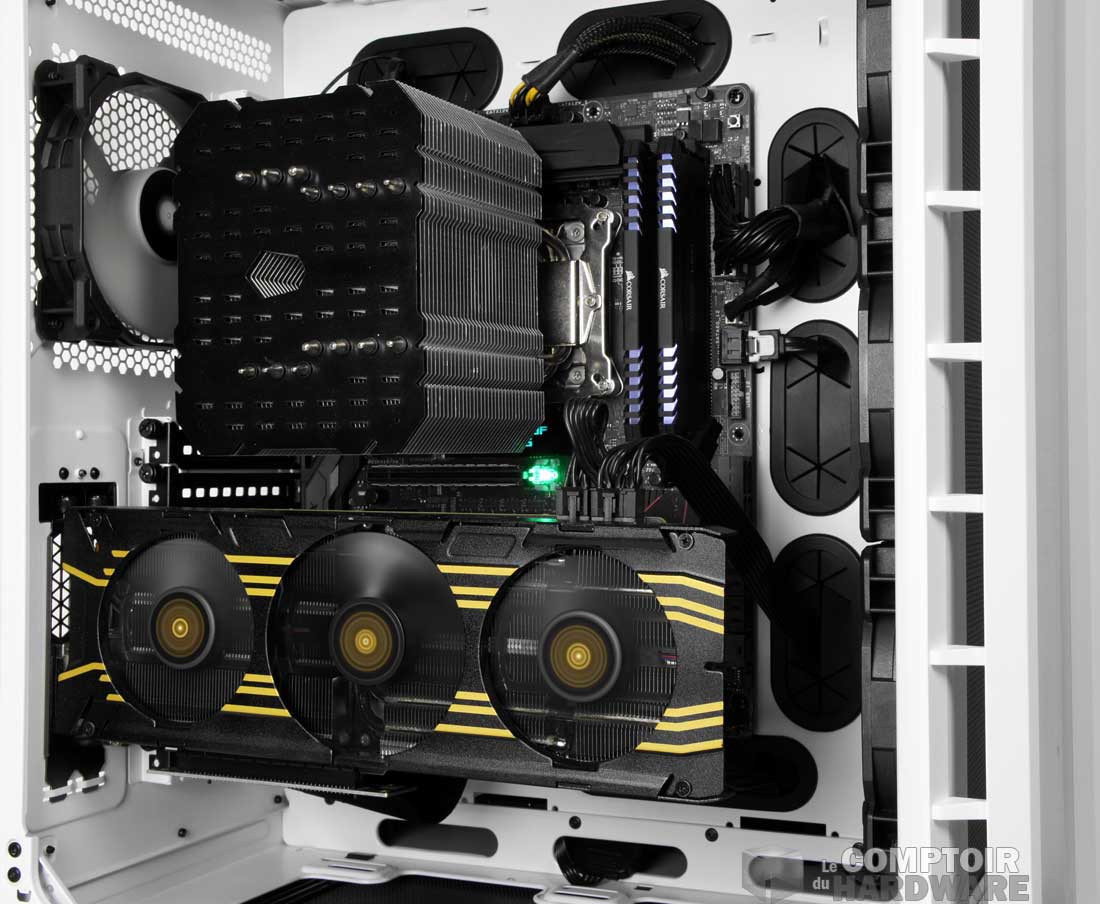

Côté carte mère, de la place pour le GPU [cliquer pour agrandir]Pour entrer, rien de plus simple. Il suffit de tirer le panneau vitré. Celui-ci est maintenu par une simple vis qu'il suffit de retirer pour enlever la porte de ses charnières. Ceci fait, nous accédons à un vaste compartiment. Le plateau peut accueillir des cartes mères allant du Mini ITX à l'E-ATX. Il possède une découpe pour l'accès à la backplate et pas moins de neuf passages de câbles protégés.



On retrouve sur la partie avant trois ventilateurs de 120 mm RGB placés sur un support extractible. Il s'agit de modèles de la série LL de la marque. L'emplacement peut accueillir deux modèles de 140 mm si vous souhaitez les changer. On trouve ensuite sur le haut un espace permettant d'ajouter de la ventilation supplémentaire, compatible avec deux 120 ou deux 140 mm. Le fond du boîtier permet aussi de renforcer la soufflerie avec un nouvel emplacement de 120/140 mm. L'arrière quant à lui possède un emplacement 120/140 occupé par un modèle de 120 non RGB. De ce côté plus rien à voir. Passons derrière.

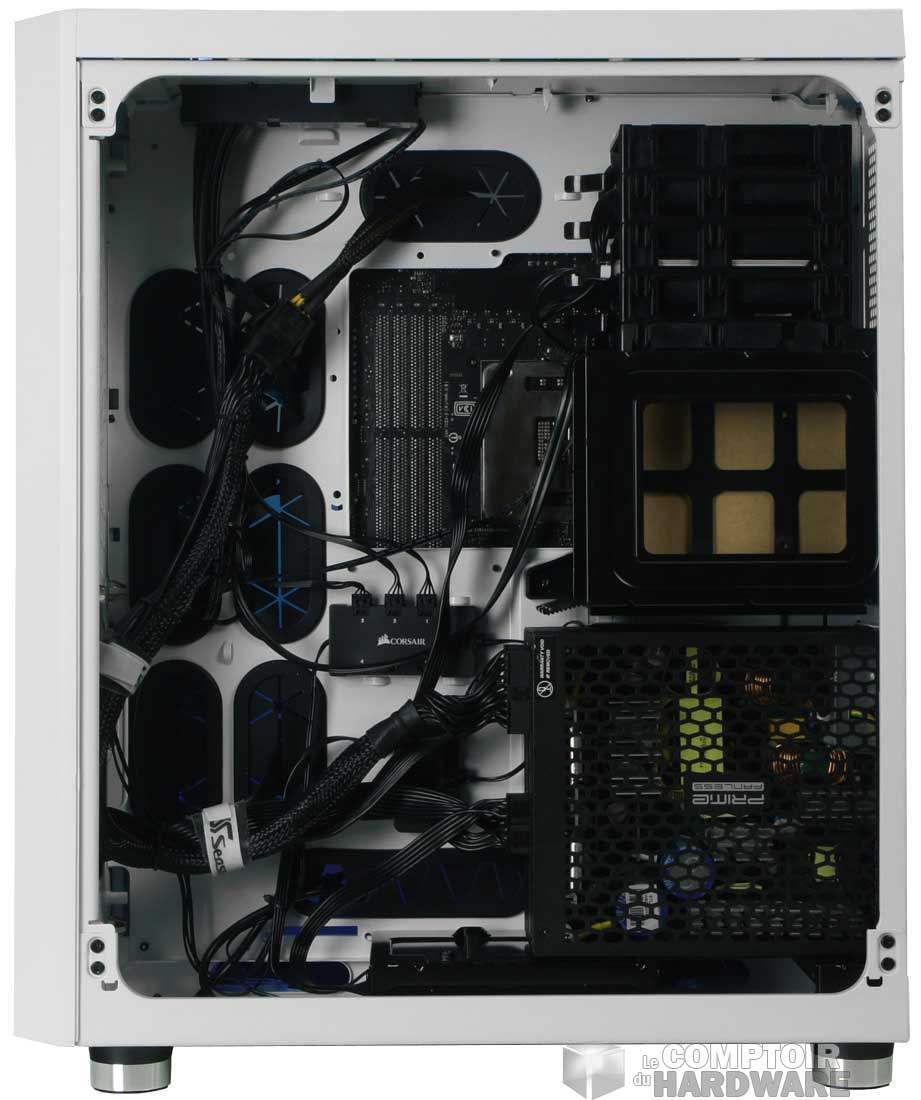

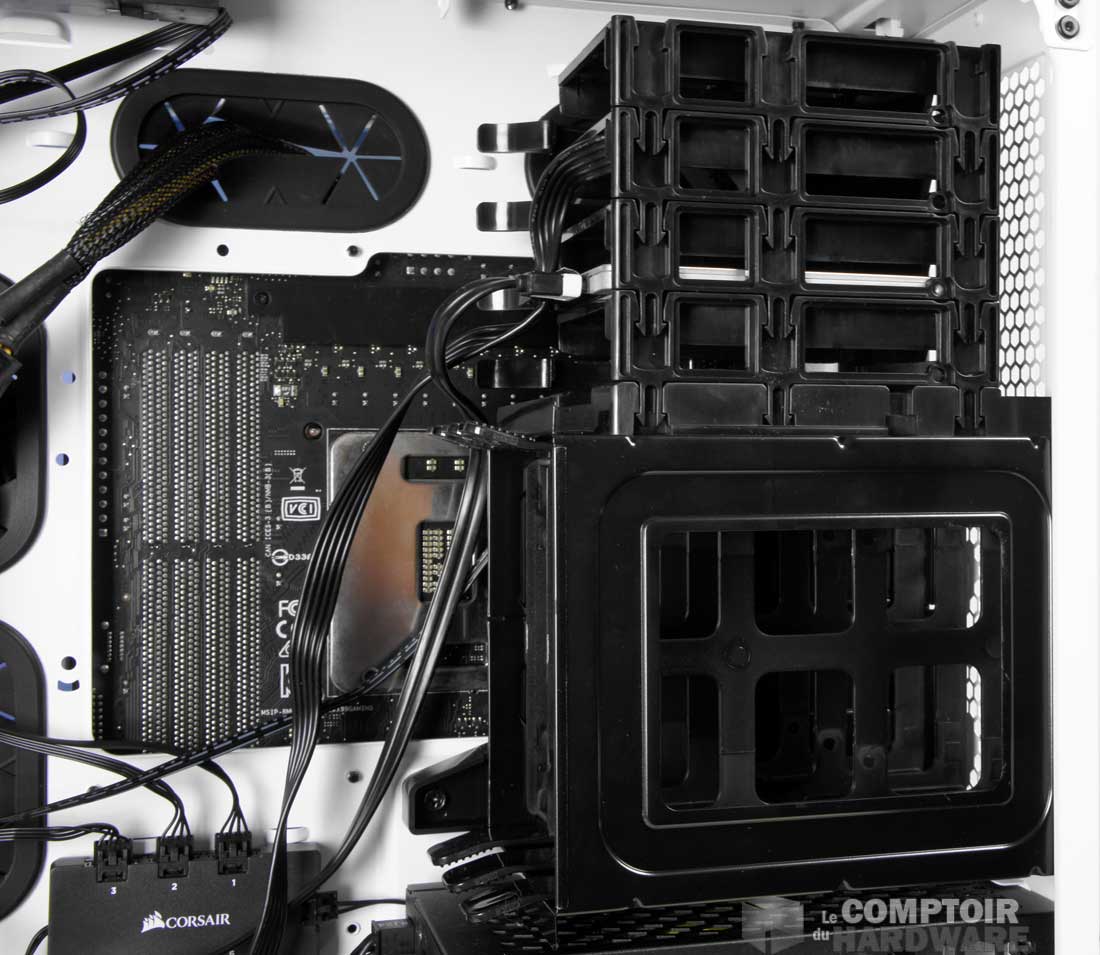

Le second compartiment permet de cacher alimentation, stockage et câbles. On trouve sur le fond l'emplacement du bloc d'alimentation, posé sur un support afin de l'isoler du fond du châssis. En face de lui, derrière le capot de façade se trouve un petit espace de rangement pour le câblage. Toujours côté alimentation, juste au-dessus d'elle, on retrouve l'espace stockage. Il se compose d'une première baie équipée de trois supports 3.5"/2.5". Encore au-dessus, nous trouvons un rack composé de quatre emplacements 2.5" cette fois-ci.

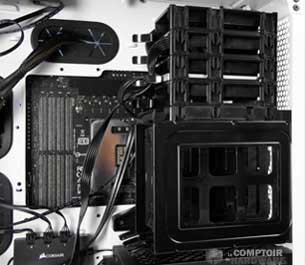

Les baies de stockage. 7 unités en tout.  [cliquer pour agrandir]Gestion de l'éclairage et rangement, ça se passe aussi ici [cliquer pour agrandir]

Stockage, alimentation et éclairage côté pile

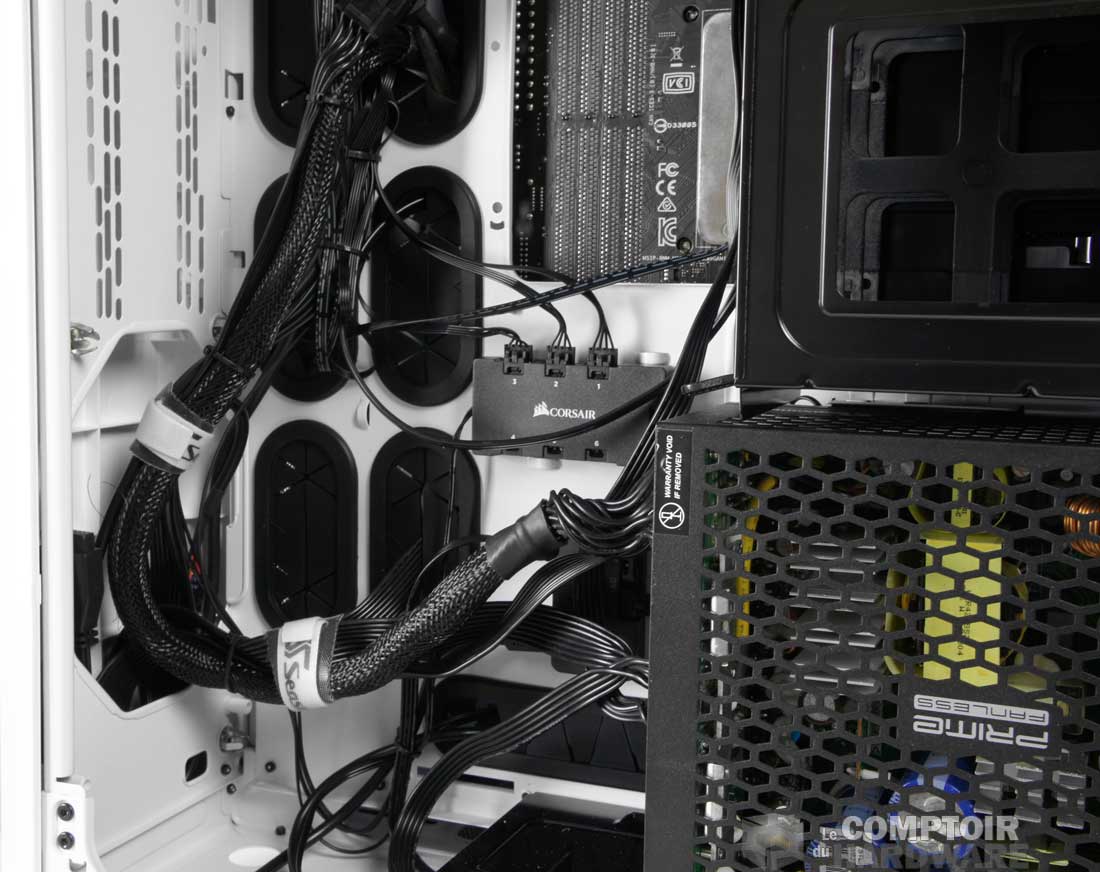

Devant l'alimentation il y a beaucoup d'espace. On trouve ici, collé au plateau, le système de gestion de l'éclairage des LL120 RGB. Il s'agit d'un Lighting Node Pro sur lequel viennent se brancher les ventilateurs. Vous pourrez, via le logiciel iCUE, gérer les 48 DEL des ventilateurs.



L'espace ne manque pas ici, le montage se fait très rapidement. Vous disposerez de 180 mm au-dessus du processeur, 330 mm pour la carte graphique et 225 mm pour l'alimentation. Chaque emplacement de ventilation permet d'installer un radiateur de watercooling. à l'avant il y aura de la place pour du 280/360, sur le dessus et le fond 280/240 et à l'arrière 120 mm. La multitude de passages permet de bien agencer son câblage. Il y a ensuite de quoi tout ranger proprement dans le compartiment arrière. Ça se fait très rapidement si vous êtes habitué.



En ce qui concerne le prix, l'on peut s'attendre à quelque chose d'assez élevé du fait de la présence d'un lot de ventilateurs à 100 €. C'est le cas puisque le Crytal 680X est annoncé à 249,90 €. Passons aux tests afin de voir ce que propose ce modèle.
