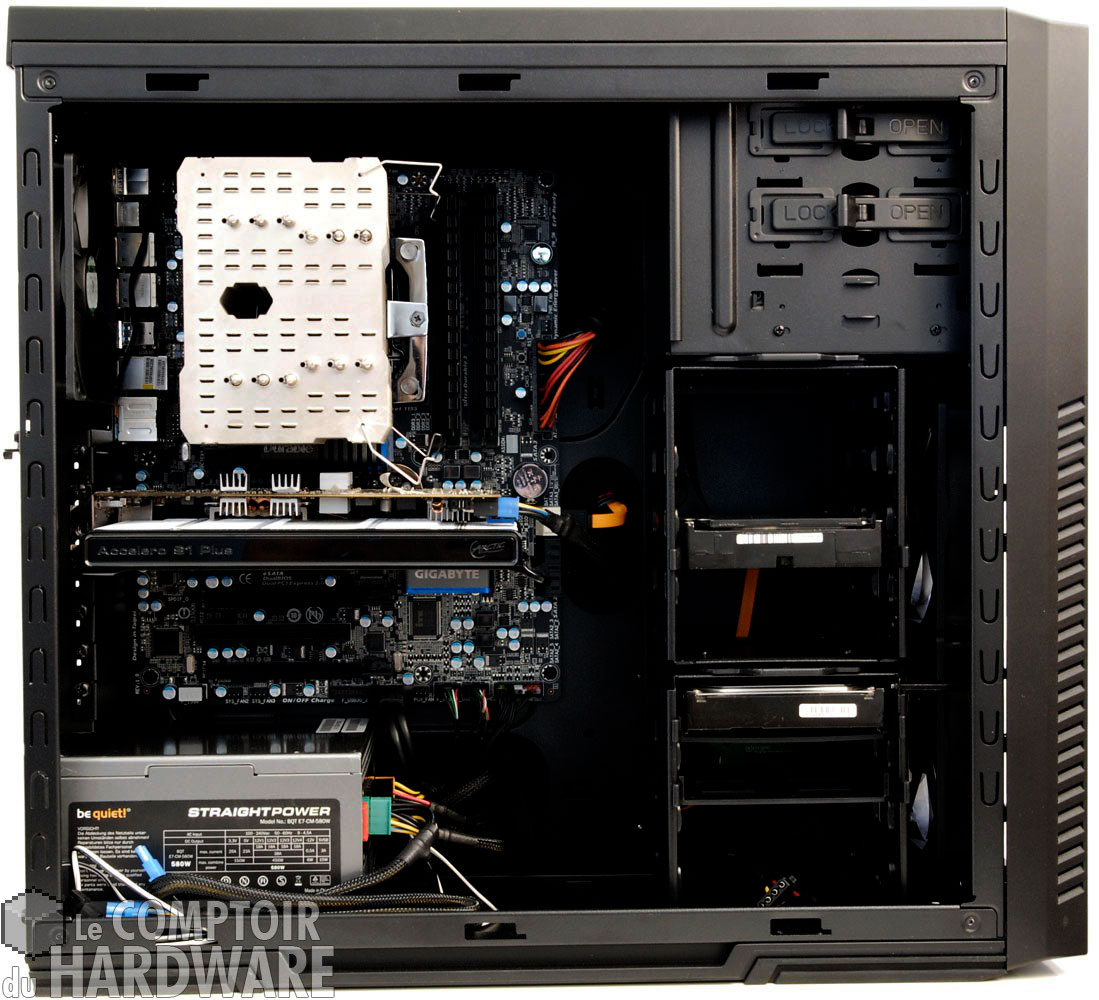

La config montée

Dans le bundle nous ne trouvons rien de particulier si ce n'est l'adaptateur 3.5/2.5" pour le X-Dock (absent par contre dans notre exemplaire de présérie). Sinon nous avons le droit à toute la visserie habituelle ainsi que les barres de fixation des disques durs couramment utilisées chez Cooler Master.

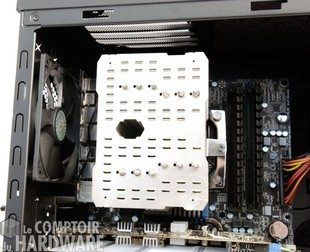

Le HR-02 prend beaucoup de place

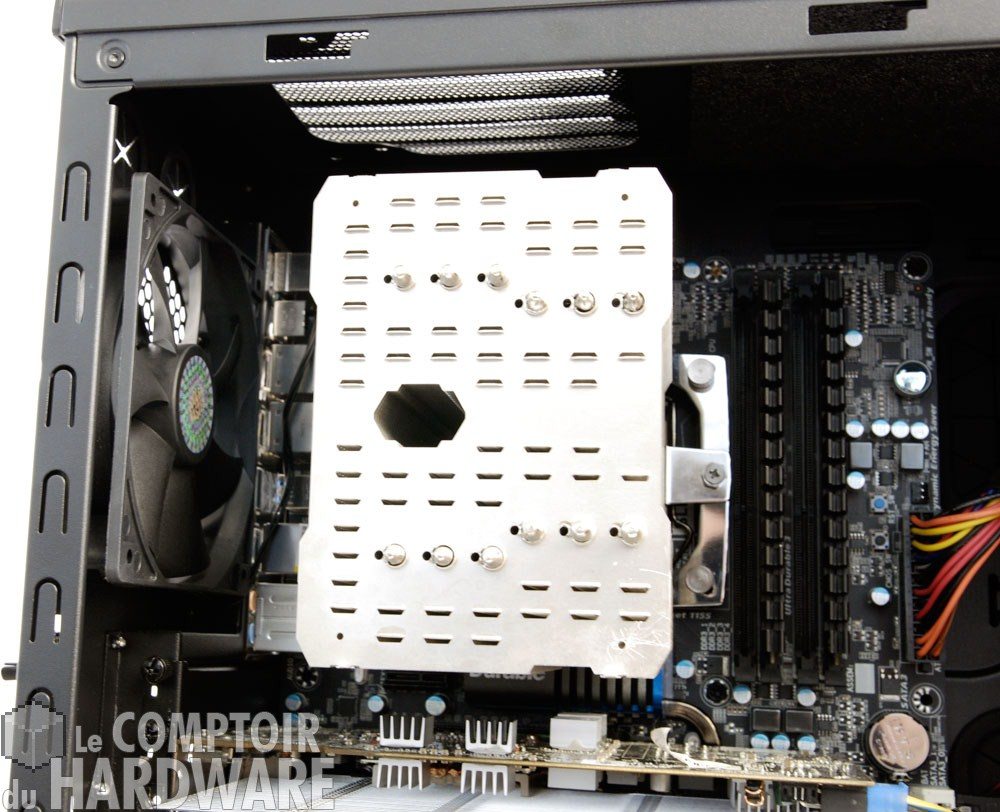

Pour ce qui est du montage, tout se passe sans trop de difficulté. Le manque de hauteur du boitier nous force à faire preuve d'un peu d'habileté pour aller fixer la vis dans le coin supérieur gauche de la carte mère. Le HR-02, prémonté, prend toute la place et nous remercions d'ailleurs notre tournevis magnétique. Nous choisissons cette option afin de bien apprécier l'espace disponible dans le Silencio 650. Vous n'êtes pas obligé d'appliquer cette méthode puisque la fenêtre découpée dans le support de carte mère est assez grand pour permettre le montage du radiateur une fois la carte installée. Notez également que le Silencio 650 limite l'usage des ventirads haut. Cette limite est de 166mm.

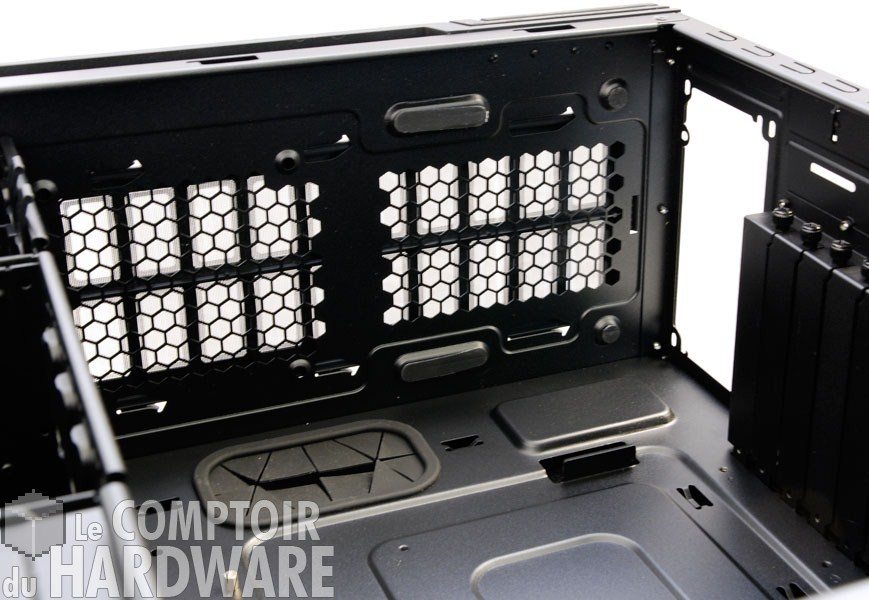

L'alimentation ne souffre d'aucune restriction de taille. Si vous utilisez un bloc long, il empiétera sur le passage de câbles juste devant, sans pour autant gêner l'accès. Le bloc repose sur des supports antivibrations et possède une grille d'aération qui permet d'apporter de l'air frais puisé sous le boitier.

Le lecteur optique s'insère depuis la façade, après avoir retiré le cache baie (c'est mieux!). On le verrouille ensuite dans l'emplacement en positionnant la languette de fixation sur la position "LOCK".

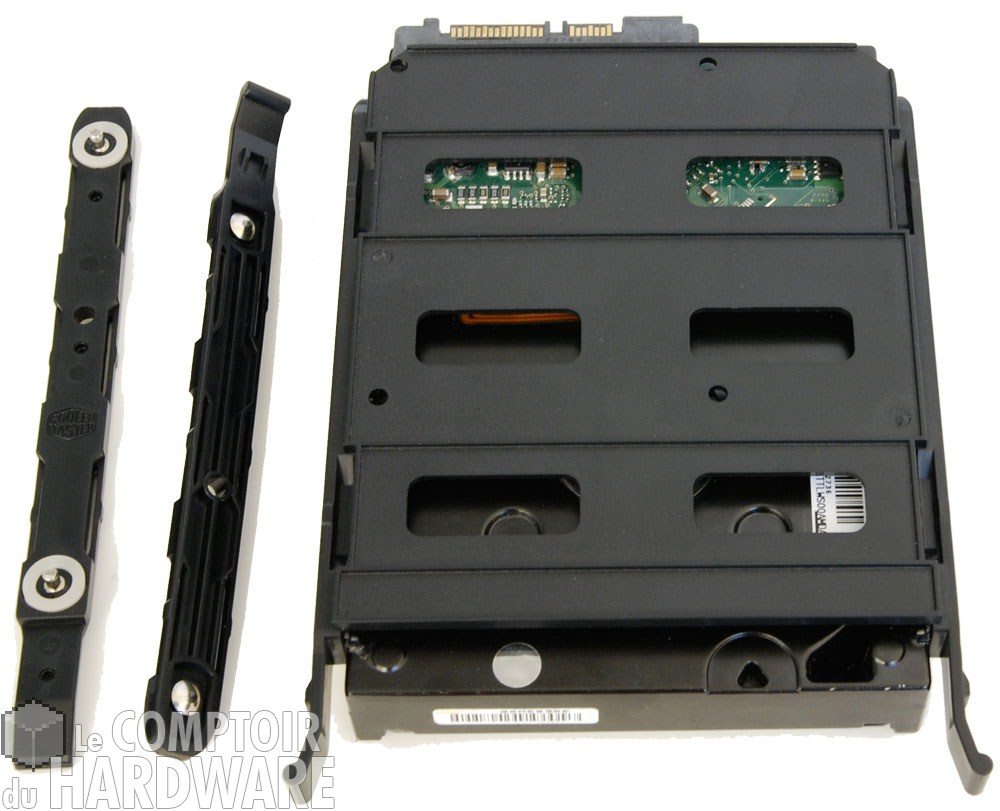

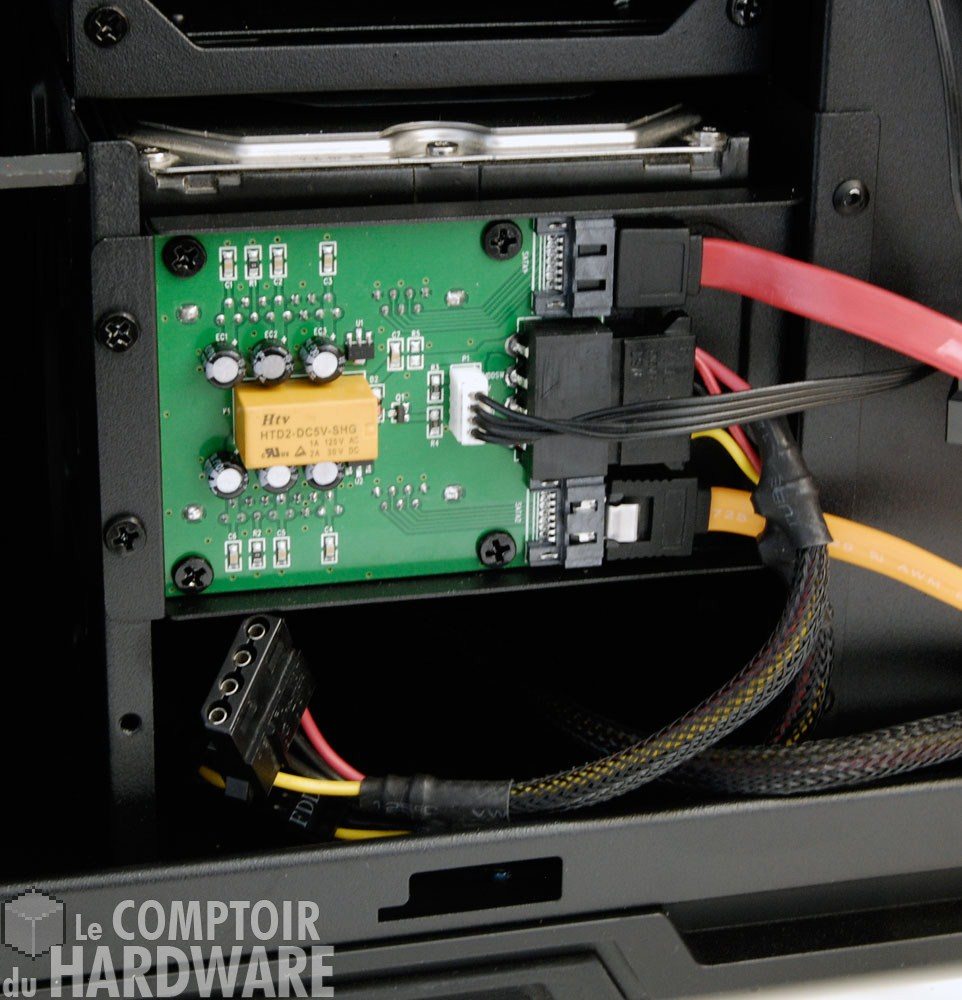

Le disque système prend place dans la cage fixe tout en bas. La cage est équipée de deux emplacements pour disque système et un emplacement libre pour une unité de stockage. Pour la mise en place, il faut au préalable fixer le HDD sur le rack (compatible 2.5"), puis l'insérer dans l'emplacement du haut (disque 1). Le câblage de ces unités est assez simple. Il faut connecter deux prises SATA à l'arrière du PCB et brancher une Molex pour alimenter l'ensemble. Les disques de stockage s'installent dans la cage mobile (à condition de la garder). Il faut équiper les disques durs de deux rails pour pouvoir les insérer dans leur emplacement. Nous constatons là un petit problème: si vous utilisez une carte graphique de plus de 27cm, il faudra retirer la cage mobile. Vous perdrez alors de précieux emplacements et il faudra utiliser le X-Dock pour vos unités de stockage.

Il n'y a rien à signaler lors du montage de la carte graphique, elle se fixe à l'aide de vis à main on ne peut plus classiques. Nous remarquons un détail intéressant ici: les protections des slots d'extention ne sont pas percés de trous comme nous le voyons régulièrement. Ils sont lisses et évitent ainsi la fuite de bruits parasites par ces orifices.

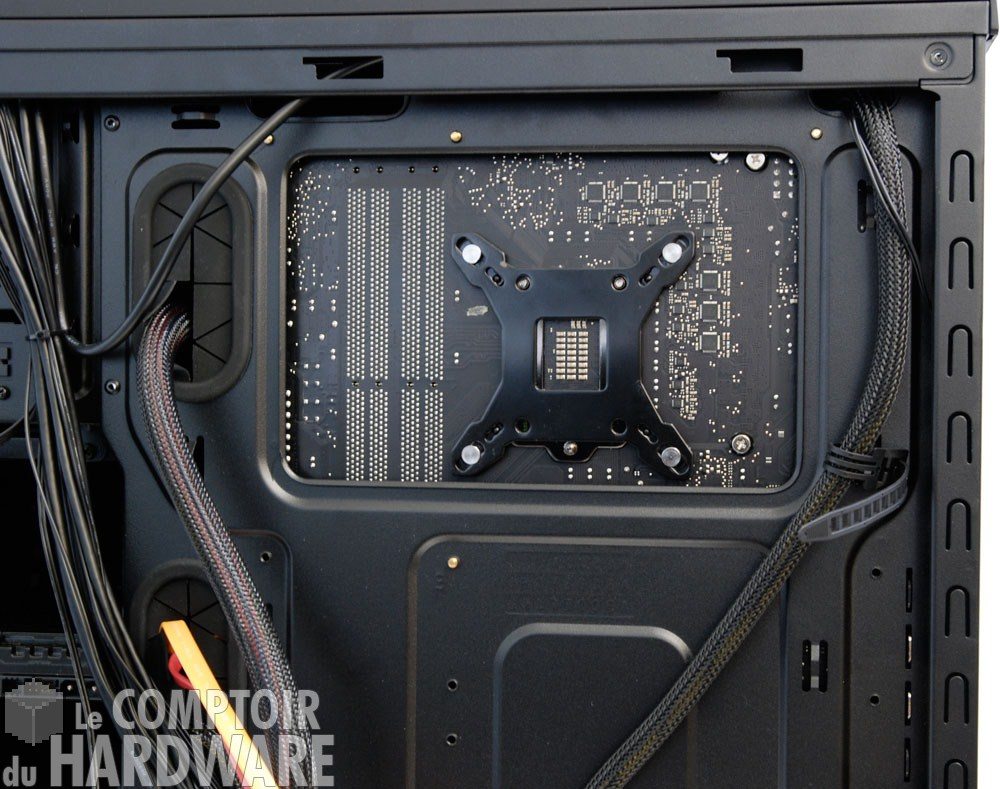

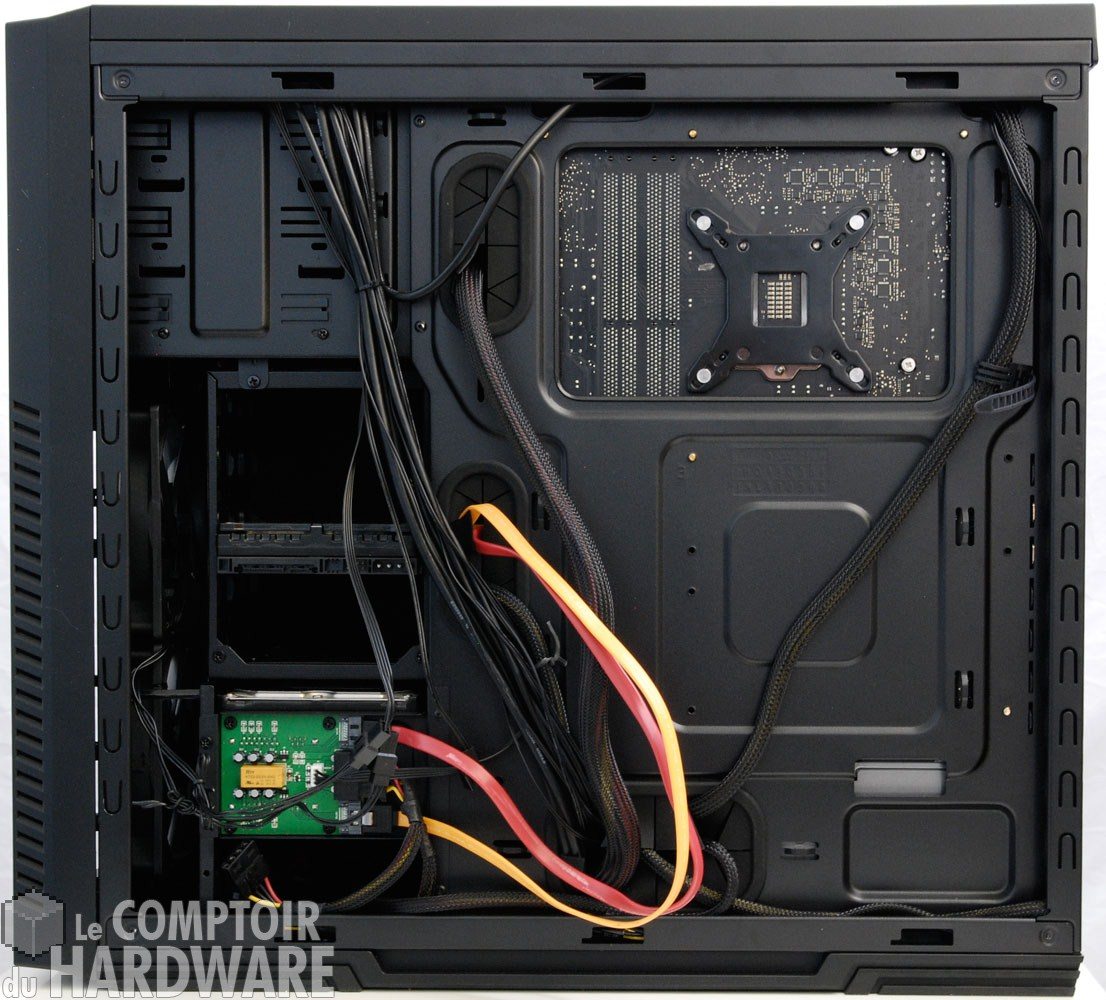

Une fois cette manoeuvre achevée, nous passons au câblage de la configuration. Cette étape ne pose pas de souci particulier si ce n'est le manque de place derrière la carte mère pour le rangement. Attention aussi à l'alimentation du CPU qu'il faudra brancher avant le montage du ventirad sous peine d'attraper une suée sévère en tentant de la brancher par la suite! Les connectiques en façade prennent place sur les headers de la carte mère : USB 2.0 et lecteur SD se place sur des connecteurs classiques alors que l'USB 3.0 est équipé d'un header nouvelle génération et le bundle n'offre pas d'adaptateur si votre carte mère en est dépourvue.

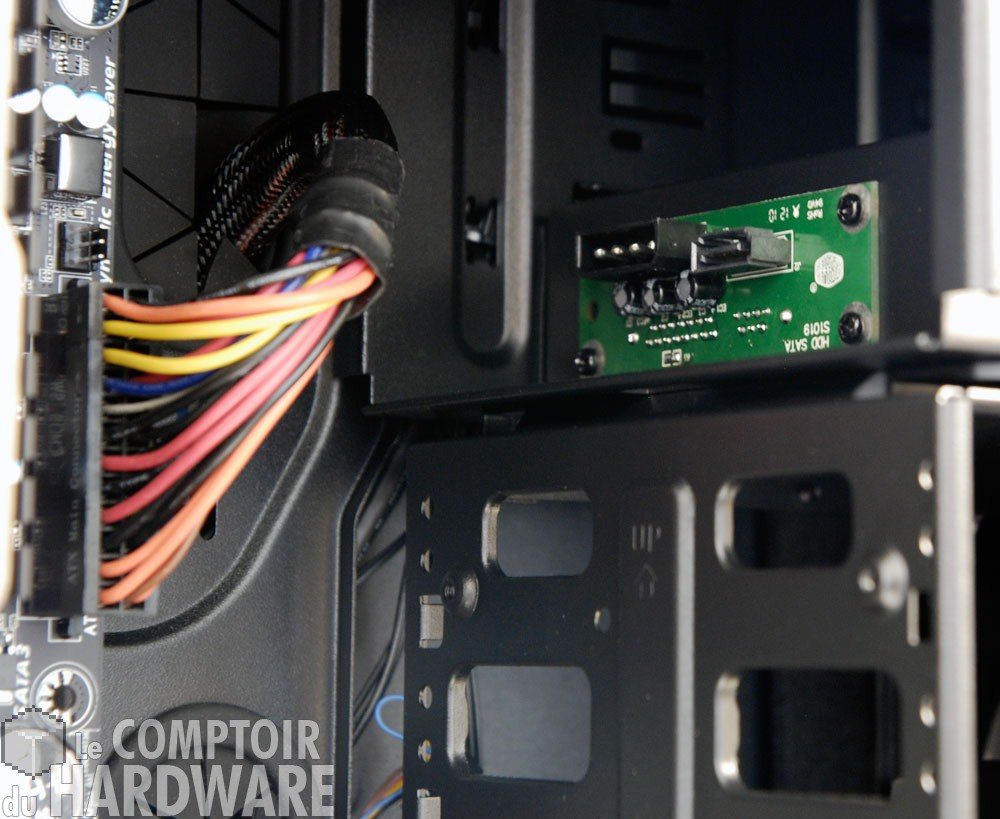

Dock Hot-swap et fixations des HDD

Quand tout est bien branché, nous pouvons refermer le boitier en arrangeant au mieux les câbles superflus. Il faudra pousser légèrement sur le panneau de droite et vérifier que le ventirad n'accroche pas la mousse antibruit sur le panneau gauche. Le Silencio 650 est maintenant prêt à passer sur le grill.
