• L'intérieur

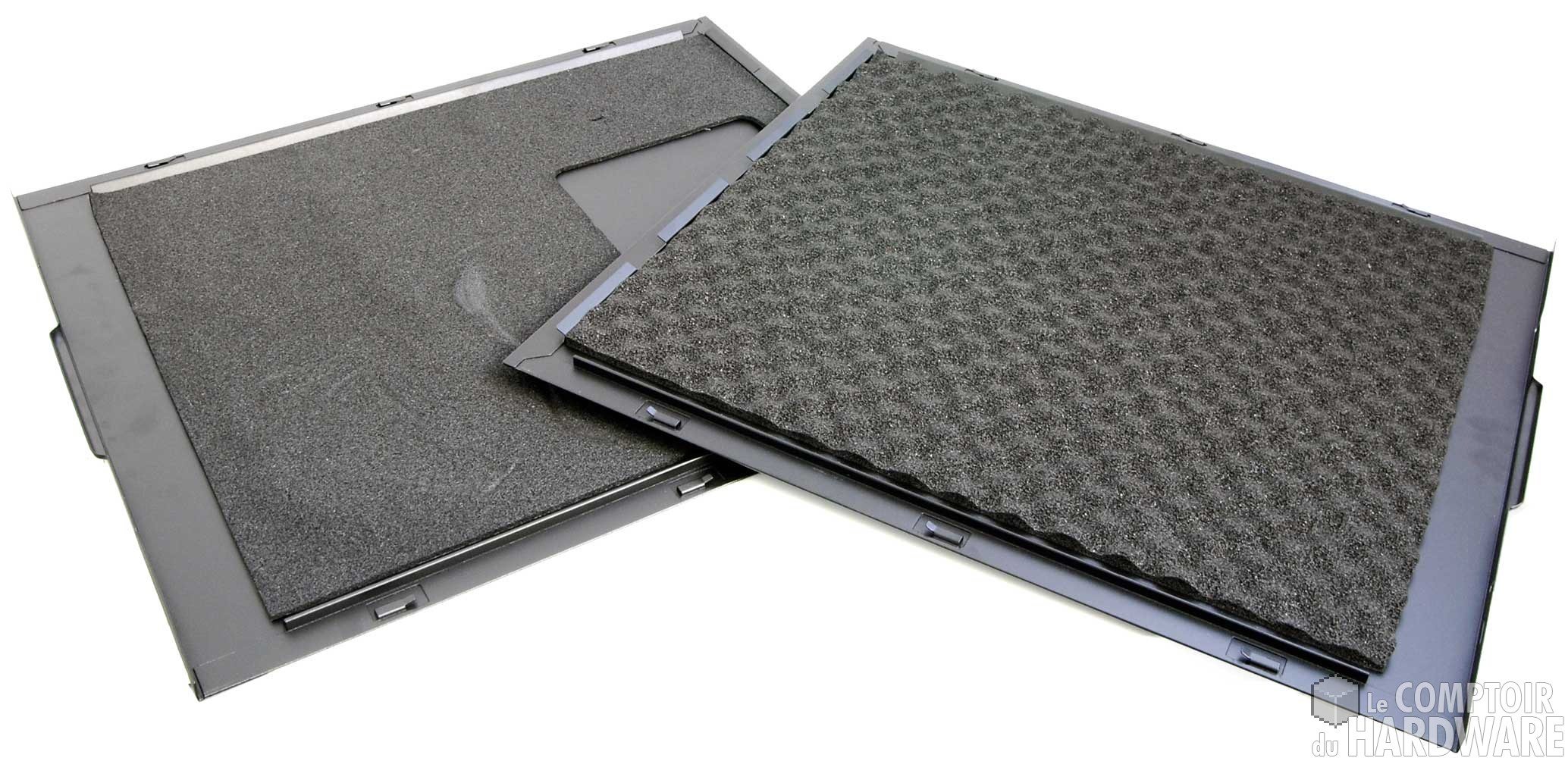

Les deux panneaux latéraux : à gauche celui de droite et à droite celui de gauche, vous suivez?

Pour accéder à l'intérieur, il faut d'abord retirer quatre vis à main tout ce qu'il y a de plus classiques. Nous constatons que le traitement antibruit réalisé sur le Silencio 650 n'est pas le même que celui dont bénéficiait le Silencio 550. Nous avons une mousse absorbante épaisse sur la porte latérale gauche et une mousse plate plus fine à droite. Chauque panneau perd la surcouche en acier sous ces épaisseurs de mousse. La mousse fine sur la portière de droite a été utilisée pour permettre de grapiller de précieux millimètres pour le management des câbles. Reste à voir si cette solution est aussi efficace que sur le précédent modèle, chose que nous ferons bien entendu.

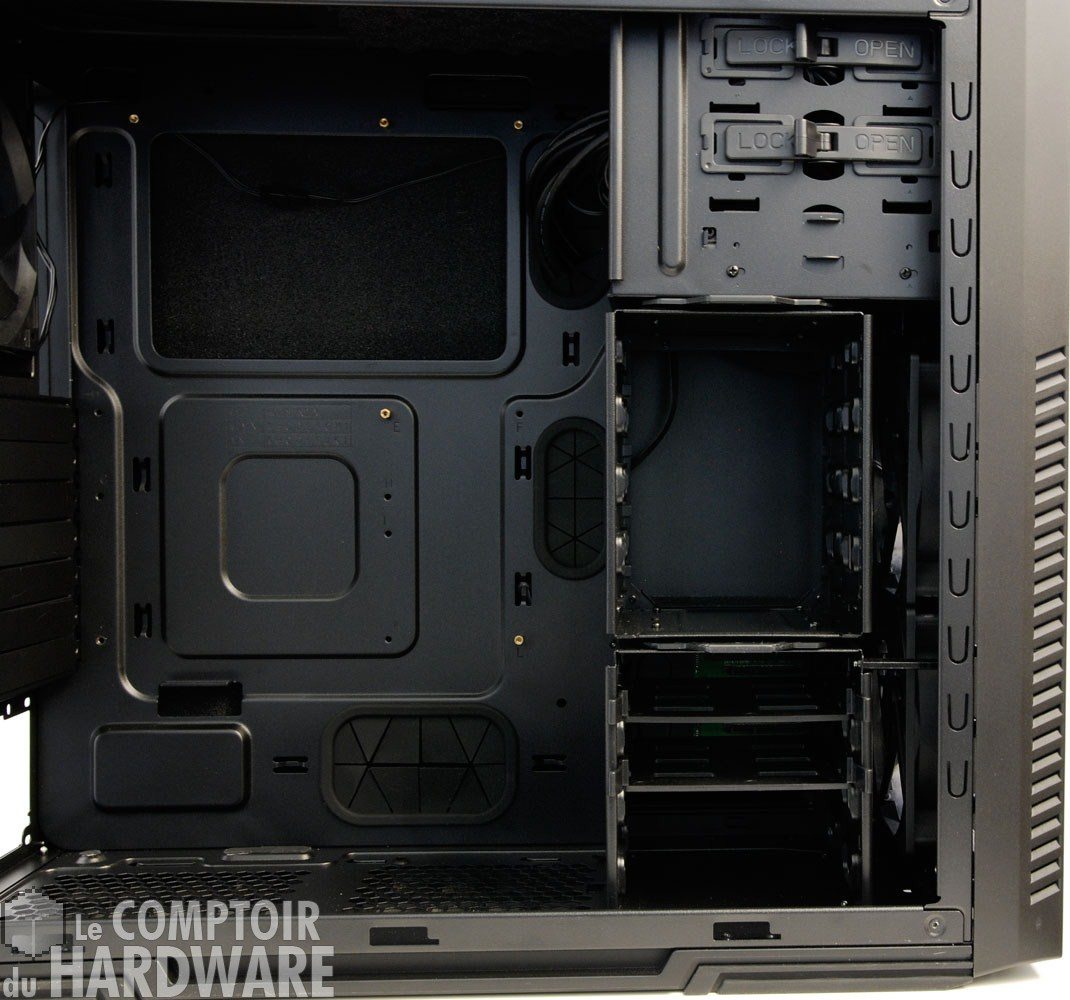

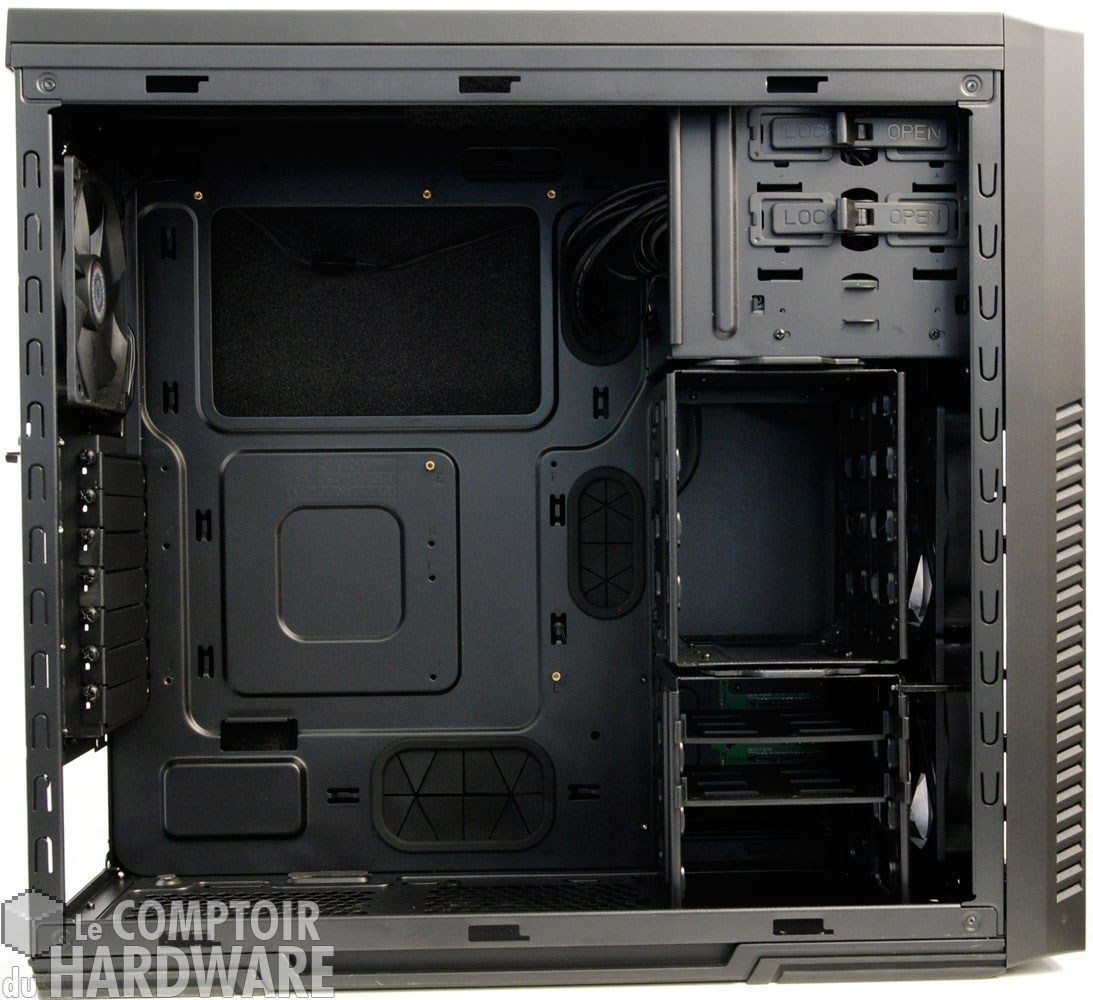

Le Silencio 650 dans son plus simple appareil

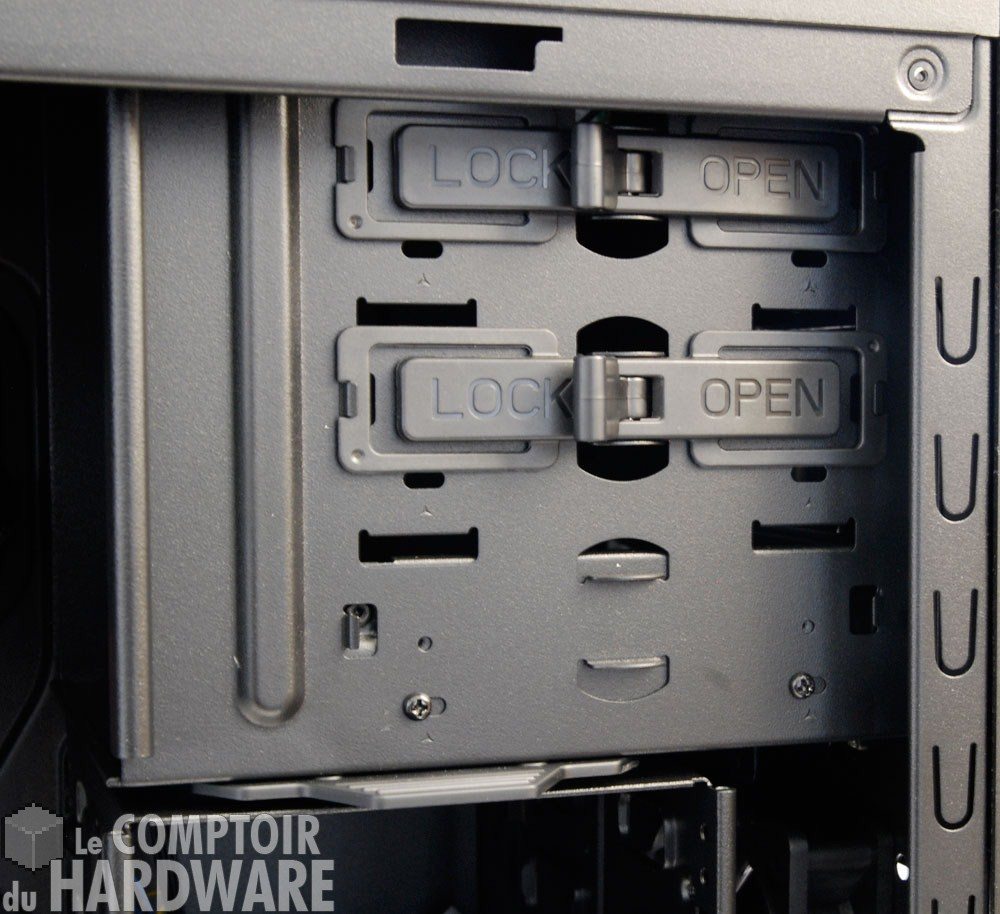

L'intérieur, tout de noir vêtu, est agencé de façon très classique avec toujours une partie droite dédiée au stockage sur laquelle nous retrouvons les deux baies 5.25" équipées de système de fixation rapide, ainsi que la baie hot-swap et son PCB juste en dessous.

Plus bas nous avons une cage amovible capable d'accueillir jusqu'à quatres unités de 3.5". Elle est placée dans le sens de la largeur, mais vous pouvez la faire pivoter dans l'axe du flux d'air ou la retirer complètement si besoin pour libérer un espace de 43cm dans la longueur. Sur cette cage se trouve aussi un emplacement qui permet d'ajouter un ventilateur de 120mm, utilisable uniquement si vous laissez la cage dans sa position initiale.

Encore en dessous, nous découvrons une cage fixe dédiée cette fois aux disques système. Elle permet d'installer trois unités de 3.5", ou deux de 2.5". Cette cage est équipée de deux racks permettant de connecter sans difficulté les disques système sur le PCB qui gère leur alimentation. Un troisième emplacement est présent juste en dessous. Il est réservé à un disque de stockage.

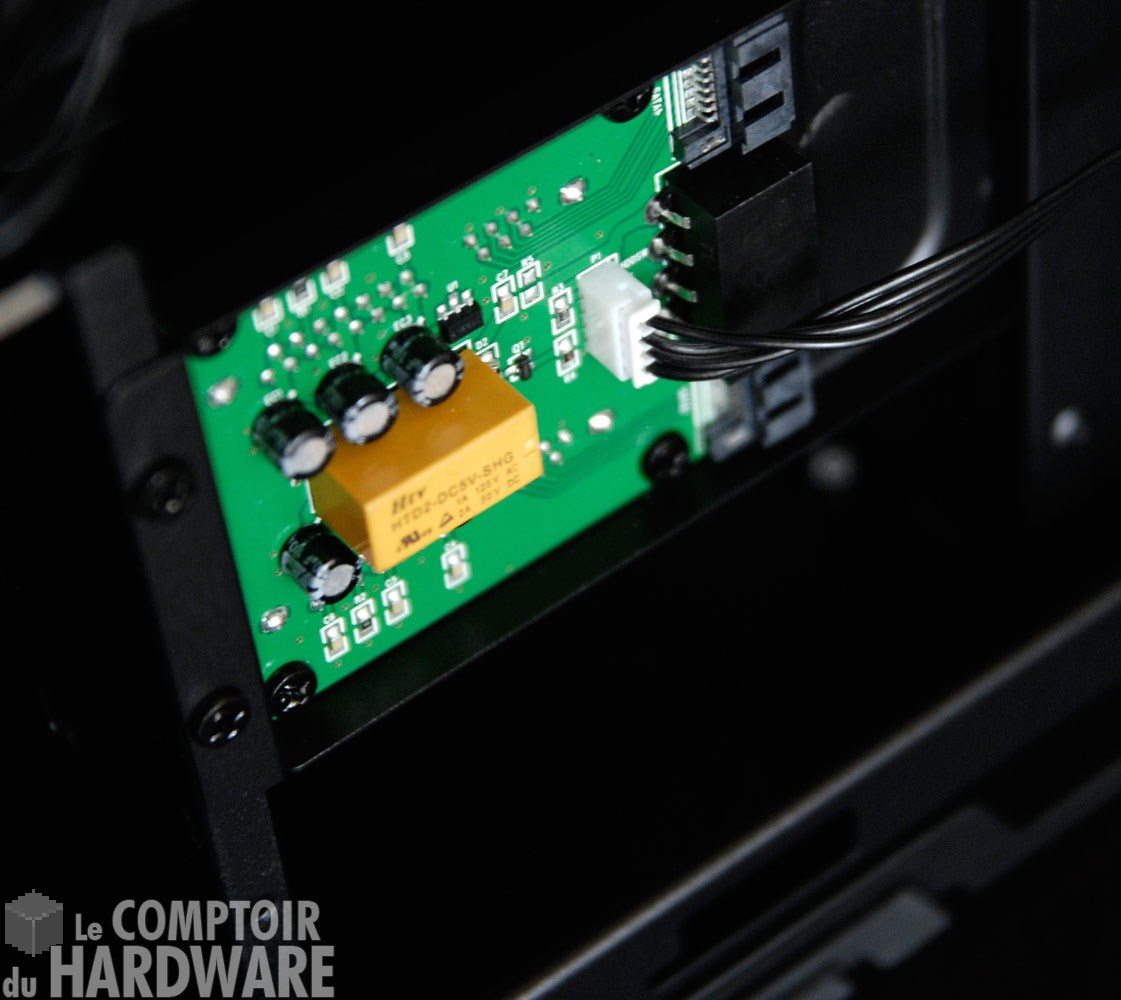

Le fameux PCB et toute la connectique

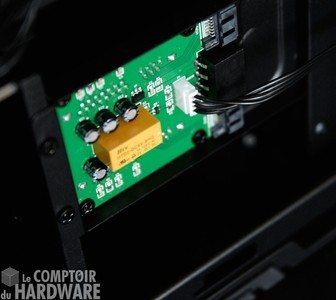

Au fond de l'emplacement se trouve donc le PCB chargé de gérer l'alimentation et la connexion des disques durs. Il est équipé de connecteurs SATA et Power-SATA, sur lequel viennent se connecter disques durs/SSD système. Il est alors possible de sélectionner l'un ou l'autre avant de démarrer le PC, en actionnant le switch présenté plus haut; c'est idéal si vous êtes adepte des machines multi OS. Ce composant embarque, en plus de composants électroniques, deux connecteurs SATA, une prise Molex pour l'alimentation de l'ensemble et une prise 4 pins pour la gestion de la ventilation. Il s'agit d'un système relativement simple, mais il fallait y penser et Cooler Master l'a fait.

Quelques détails internes

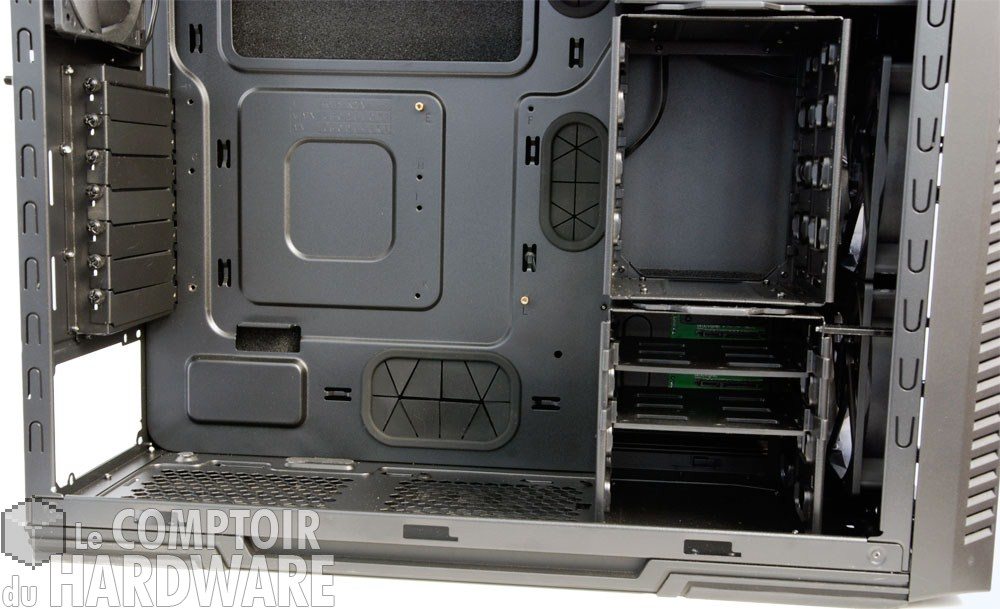

La partie qui accueille la carte mère est compatible avec les formats ATX et µATX. L'emplacement est entouré de trois accès protégés destinés au management des câbles et possède une large fenêtre qui permet d'accéder à l'arrière du socket. L'alimentation quand à elle prend place dans le fond comme nous l'avons vu, et repose sur des patins antivibrations. Juste devant se trouve l'emplacement libre dédié à un ventilateur de 120mm.

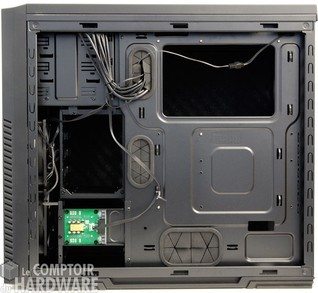

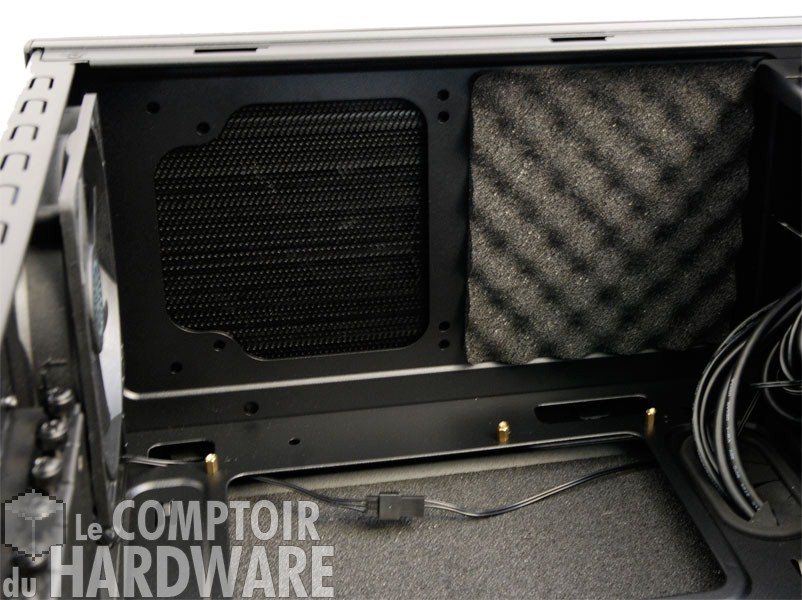

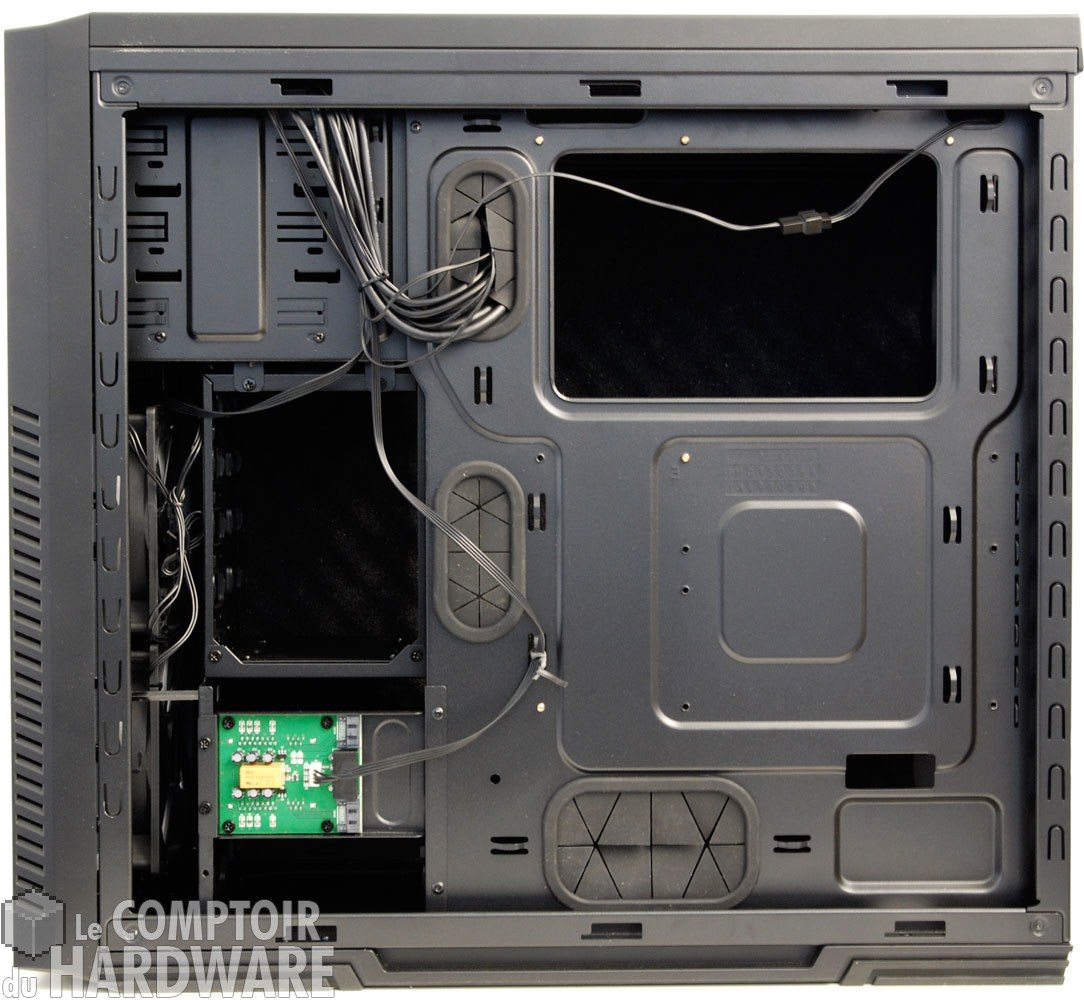

Enfin, sur le top nous découvrons l'emplacement dissimulé sous la trappe arrière et une épaisseur de mousse acoustique juste devant. En retournons le châssis pour apprécier l'espace disponible derrière la carte mère nous pouvons d’ores et déjà dire que c'est bien étroit (1.5cm); le montage nous le confirmera.

Voilà pour le tour d'horizon du Silencio 650. Il est temps de passer au montage.
