Test • Fractal Design Define Nano S

• Présentation

Avant, arrière et fond du boîtier

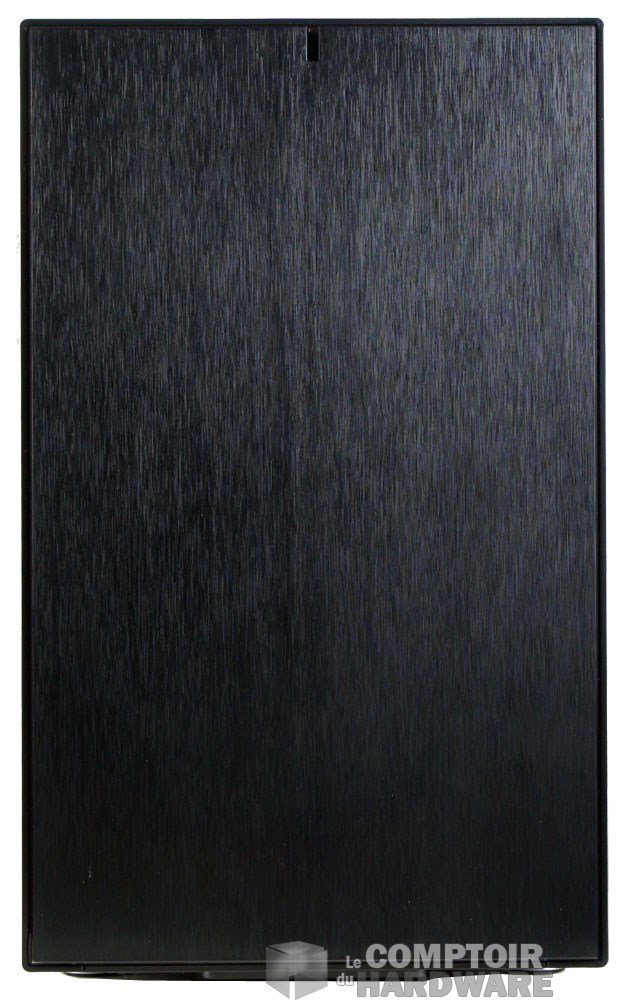

Inutile de vous dire d'où il nous arrive. Dès la sortie du carton, le design scandinave saute aux yeux et même l'absence de logo sur la façade ne nous mettra pas dans le doute. Cette façade justement reste en plastique imitant à la perfection l'aluminium brossé. La DEL d'activité campe seule au sommet, il n'y a aucune baie externe disponible et de part et d'autre les évents qui permettent d'aspirer l'air dans le boîtier sont toujours présents.

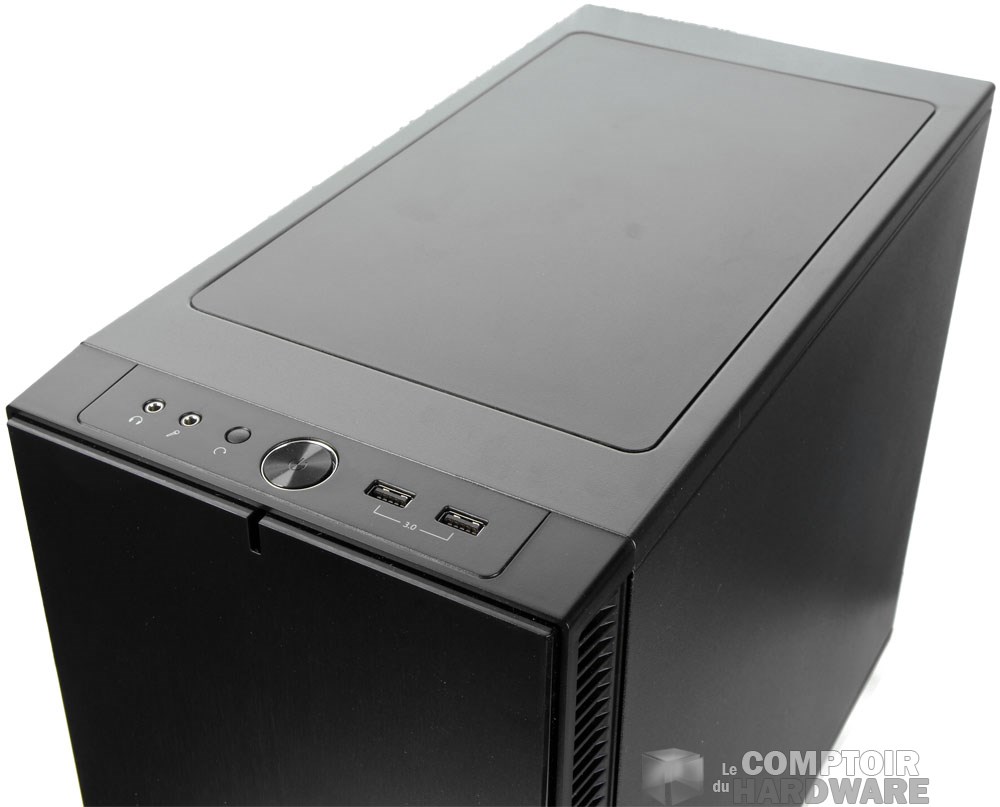

Le front panel se trouve sur le dessus. Il met à disposition deux ports USB 3.0, les E/S audio, le gros bouton Power et le bouton Reset bien plus petit. Derrière la connectique déportée se trouve une plaque amovible qui protège deux emplacements pour ventilateurs, compatibles 120/140 mm.

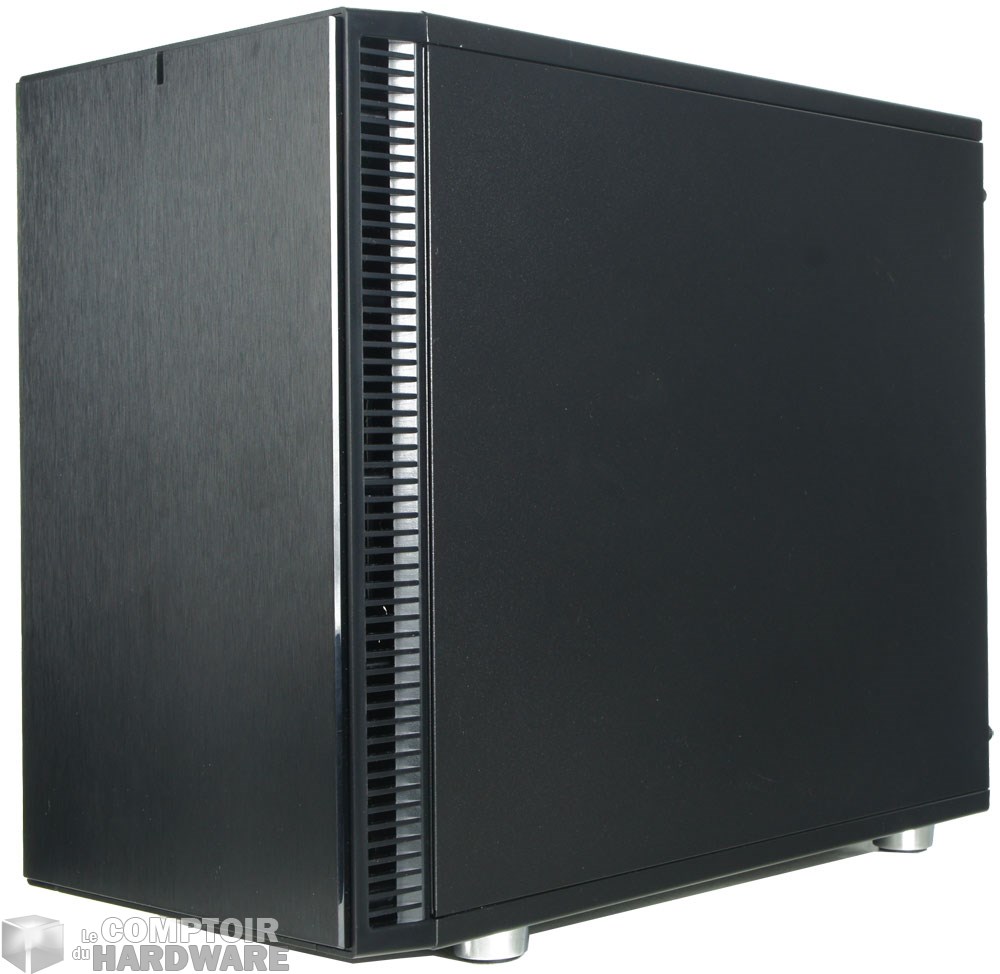

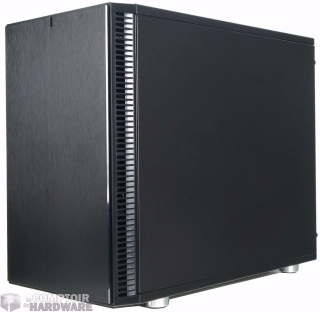

Les côtés du boîtier

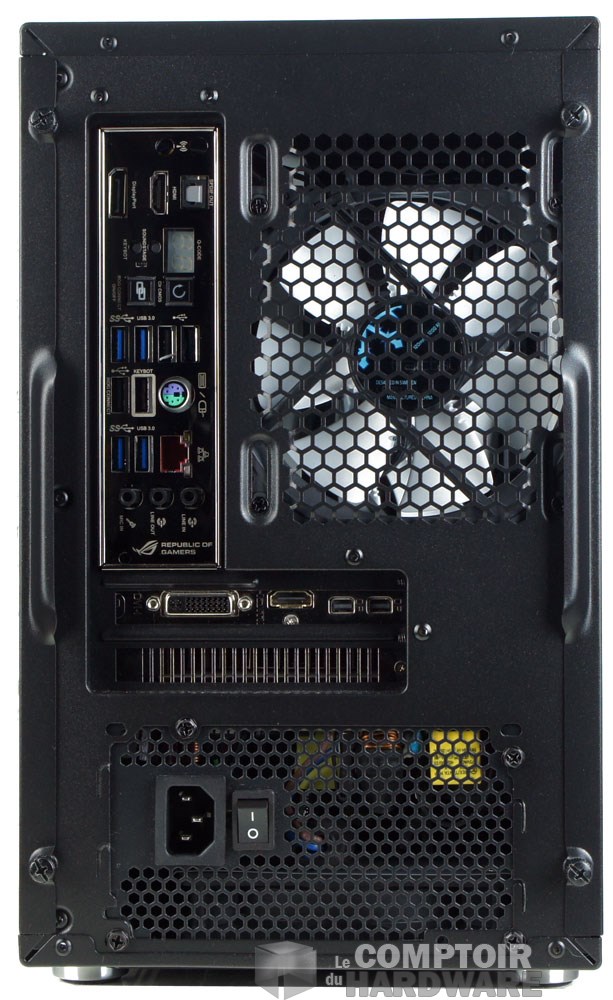

Le panneau de droite est plein, le panneau de gauche est vitré et l'arrière offre un agencement classique. L'alimentation est en bas, deux slots d'extension sont disponibles (Mini-ITX oblige) et nous remarquons la présence d'un ventilateur de 120 mm posé sur des rails.

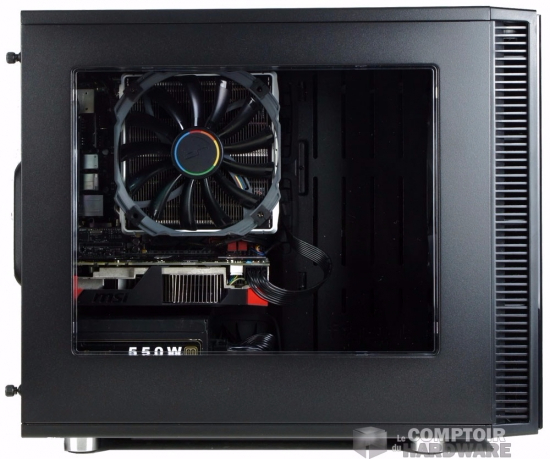

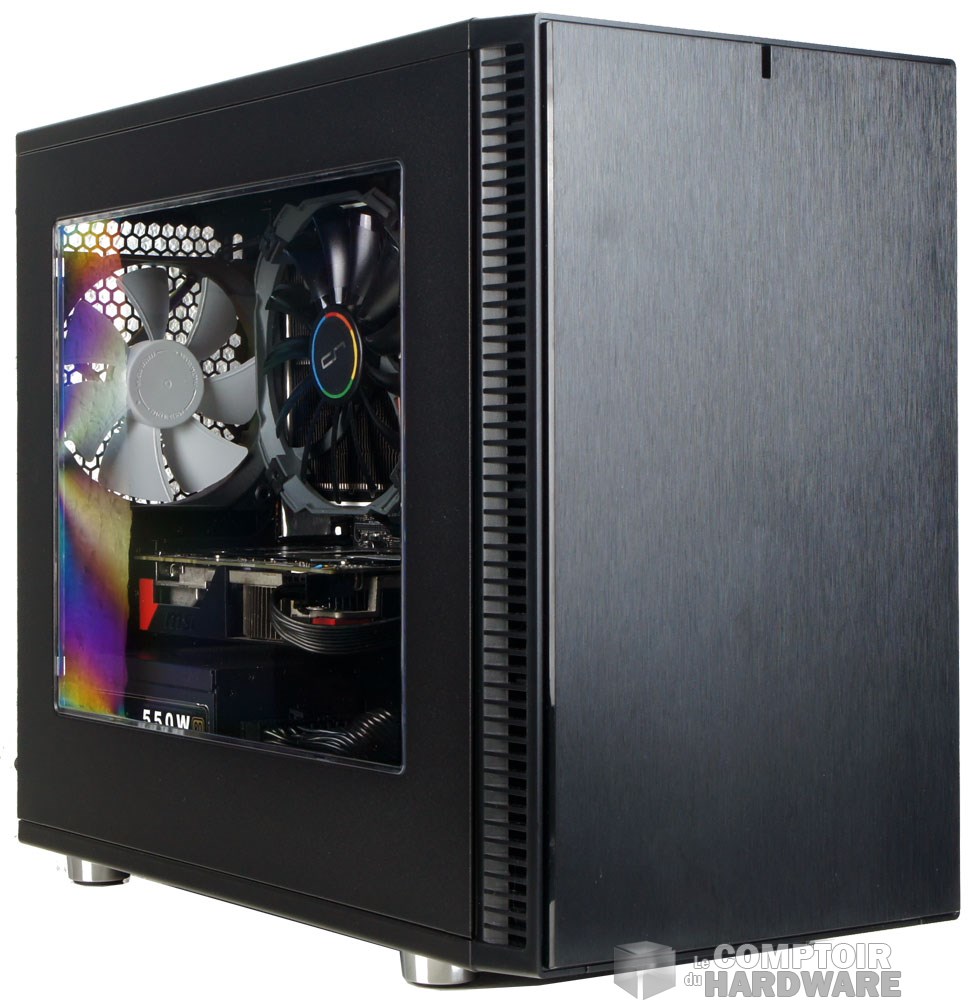

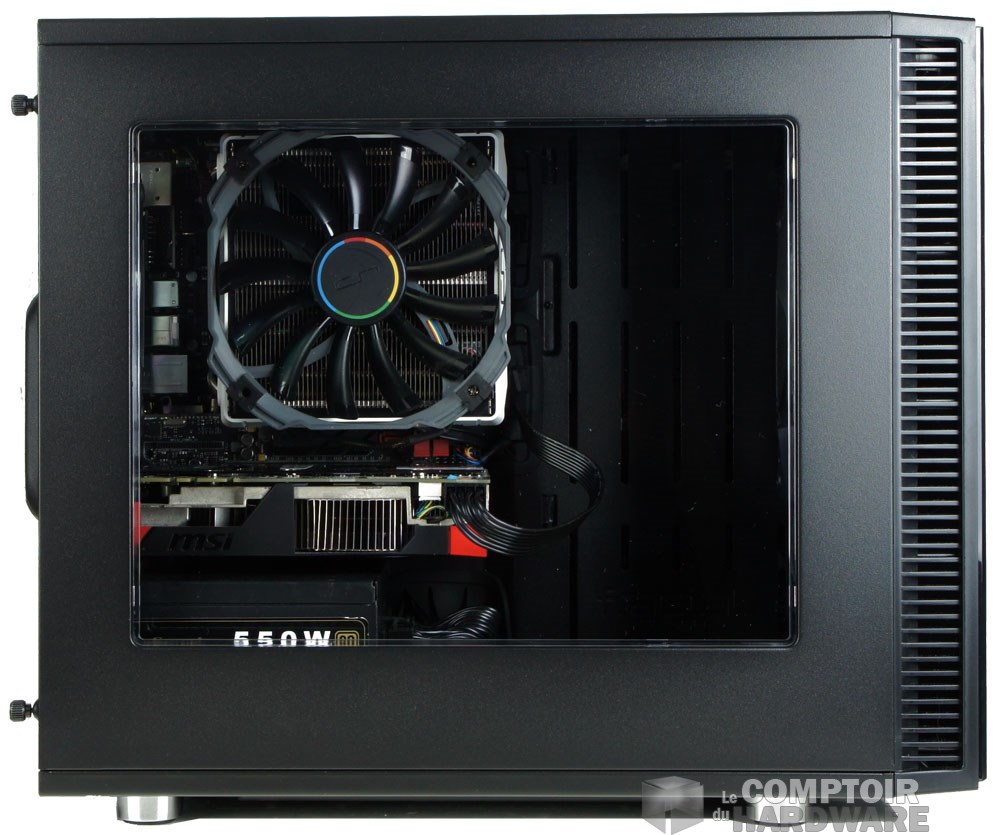

Le beau panneau vitré

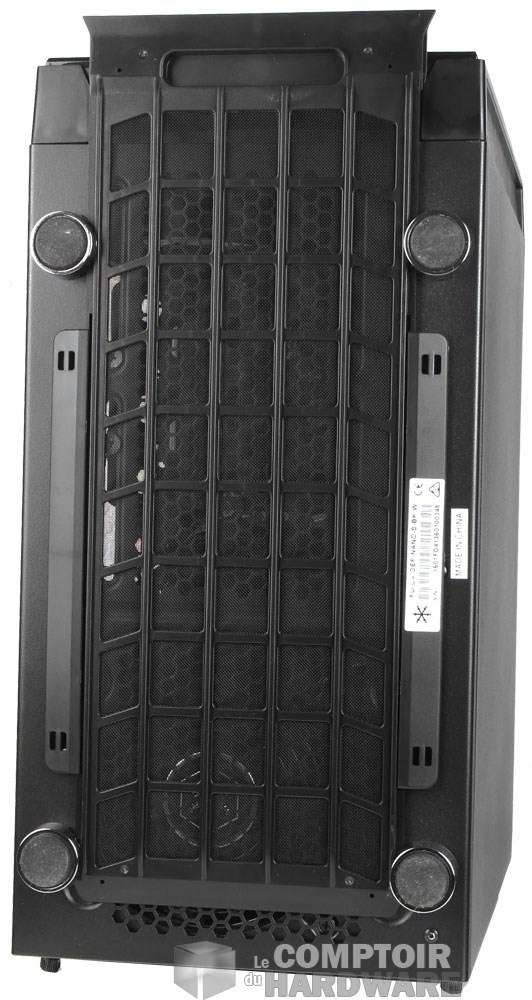

Le dessous du boîtier possède un large filtre amovible et lavable qui permettra d'éviter toute invasion indésirable. L'avant est filtré de la même façon (microperforé et lavable) sous la façade pleine. Avant d'ouvrir la bête, parlons des dimensions de l'engin. Le Define Nano S mesure 330 mm de hauteur, 203 mm de largeur et 400 mm de profondeur, pour une contenance totale de 26.8 litres si cela vous intéresse. Son poids est de 4.6kg à vide. Il ne sera disponible qu'en noir touché granuleux et sa finition est impeccable

Alain Terieur

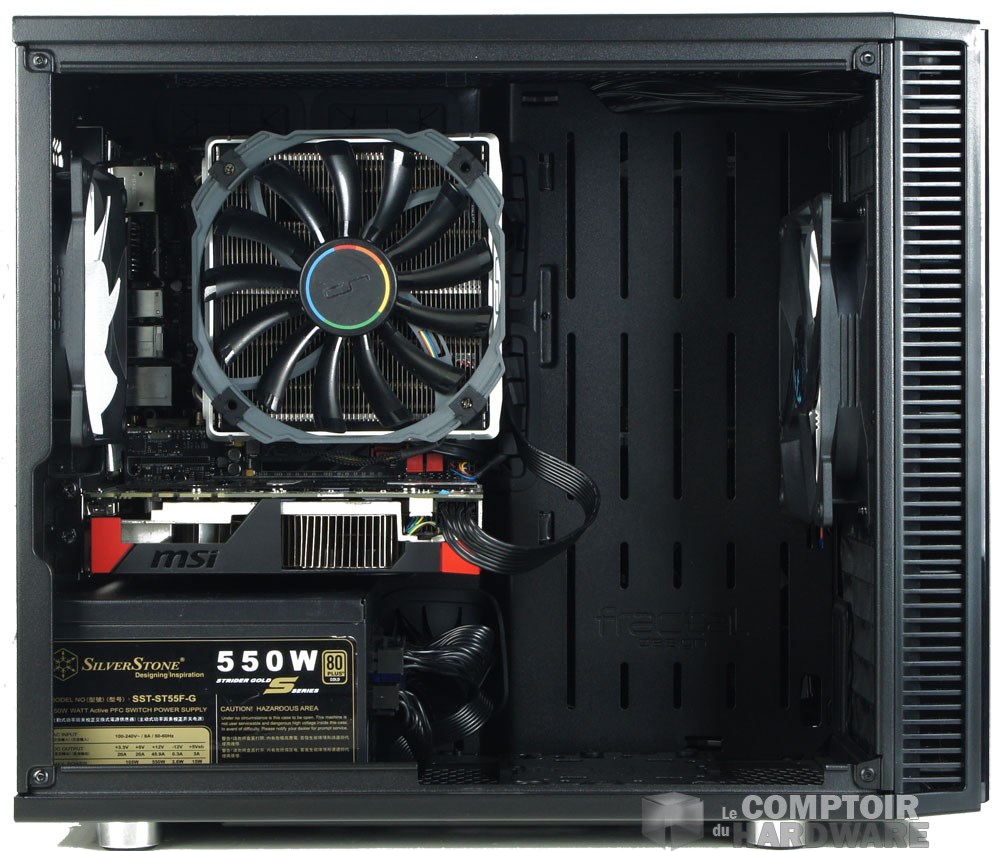

Côté carte mère et arrière du plateau

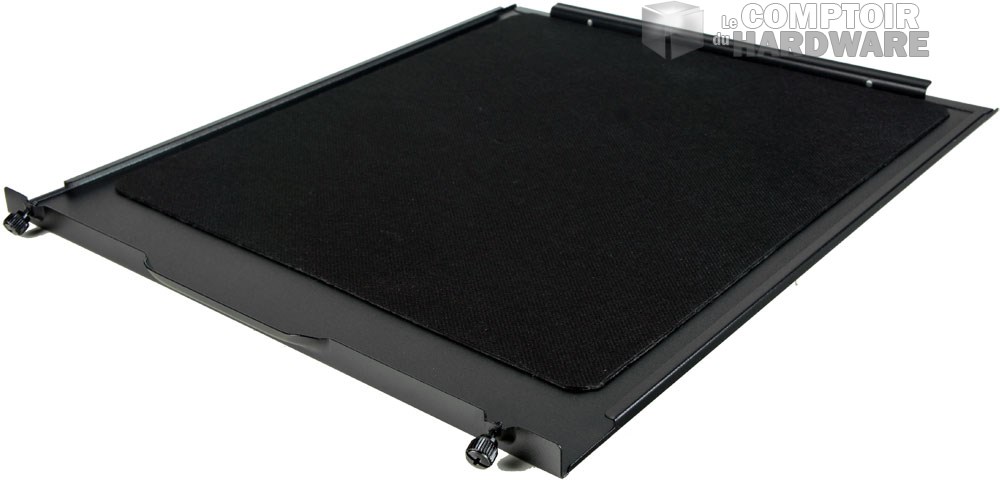

Pour accéder à l'intérieur, il suffit de retirer les vis moletées qui maintiennent les panneaux. Ne tirez pas comme un fou, elles sont solidaires des portes; cela vous évitera de les perdre. Le panneau de gauche est vitré comme annoncé plus haut, alors que le panneau de droite est plein, mais surtout équipé d'une couche de matériaux phonique pour réduire les nuisances sonores.

Du côté de la carte mère, on retrouvera le coeur de la machine. Le plateau est réservé au format Mini-ITX, possède plusieurs passages de câbles et une paroi un peu spéciale, qui porte le logo de la marque, et sur laquelle nous reviendrons un peu plus loin.

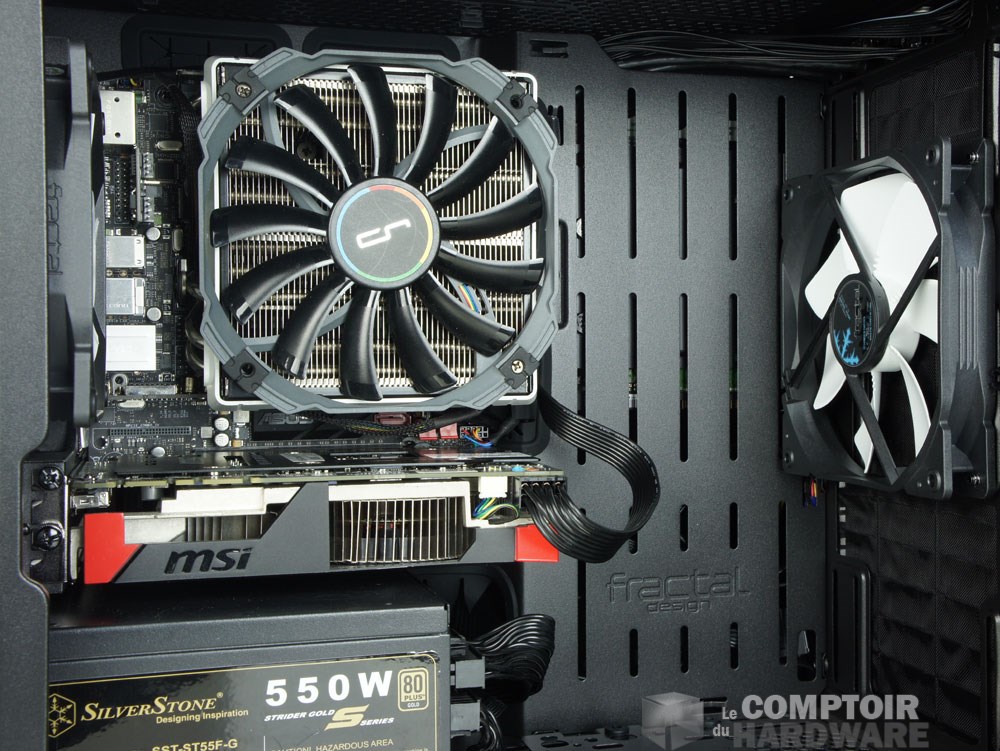

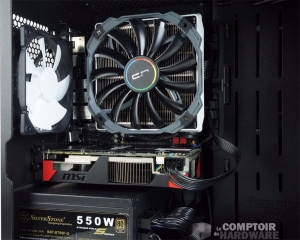

Les ventilateurs : CP12 al'arrière et CP14 à l'avant

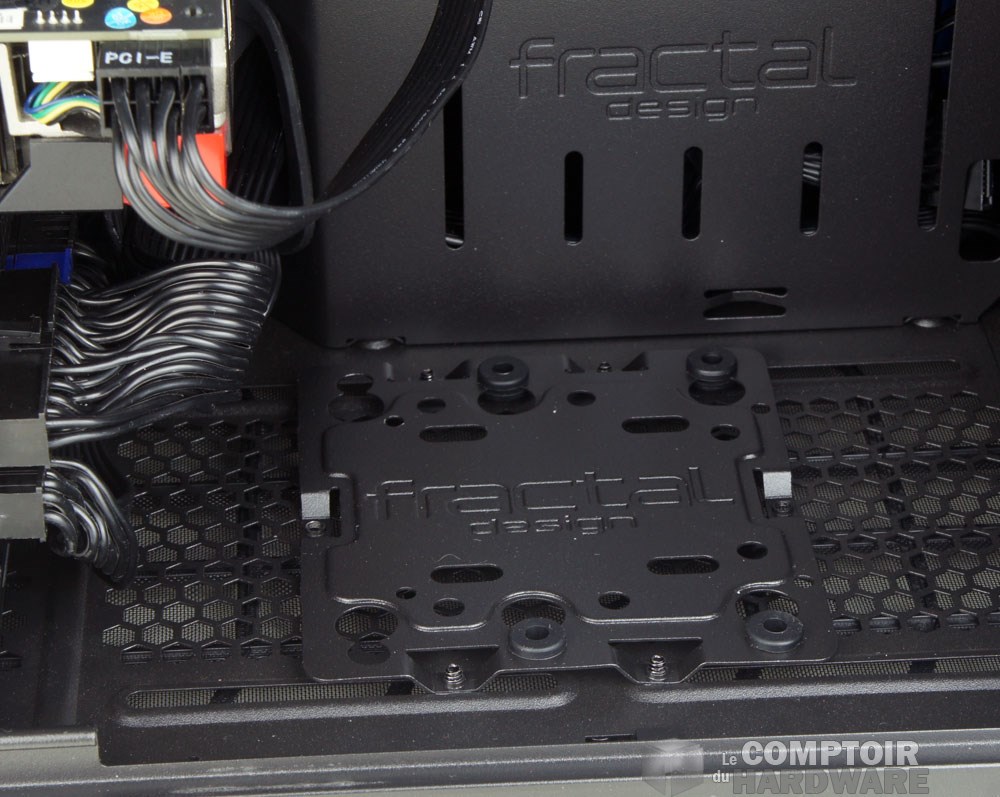

Sur le fond, nous pouvons voir l'emplacement de l'alimentation, ainsi qu'un support de stockage pour unité de 3.5". Il est amovible et permet de libérer un emplacement pour ventilateur de 120 mm. Le support possède des tampons antivibrations comme nous les propose souvent Fractal Design. Nous vérifierons leur efficacité plus tard. A l'avant se trouve le ventilateur d'aspiration. Il s'agit d'un GP14 maison, tournant à 1000 tpm. L'emplacement en extraction est occupé par un CP12 toujours de conception maison. Il soufflera pour sa part à 1200 tpm. Aucune régulation n'est disponible et connaissant la marque, elle sera sans doute inutile.

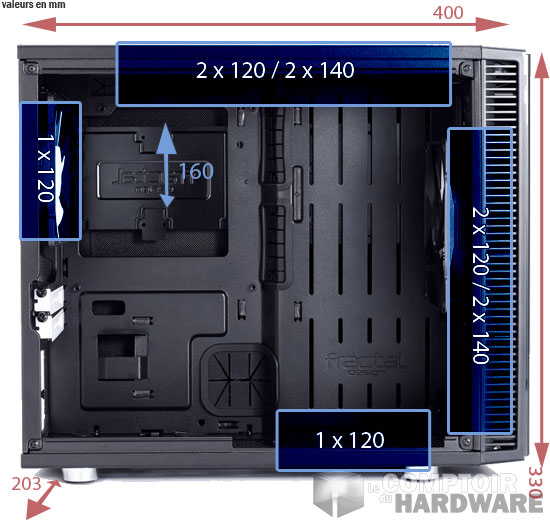

Dans ce volume nous pouvons installer un ventirad de 160 mm, un bloc d'alimentation jusqu'à 160 mm bien que la marque préconise de se limiter à 150 mm, ainsi qu'une carte graphique de 315 mm.

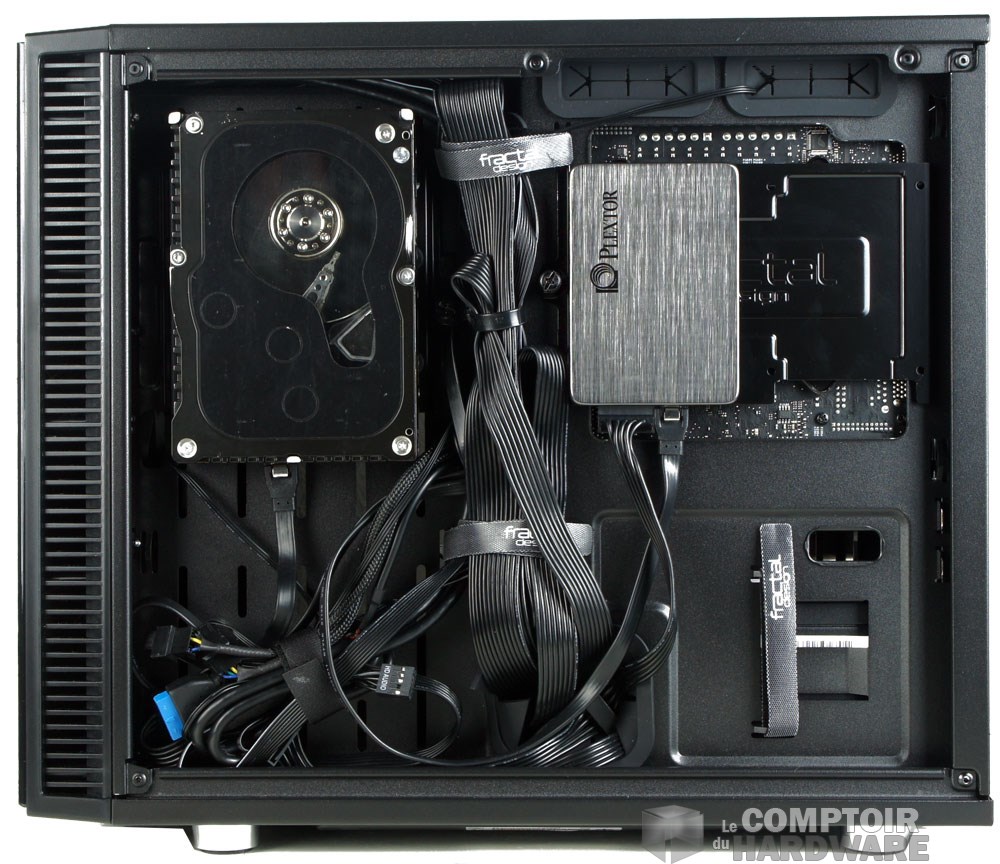

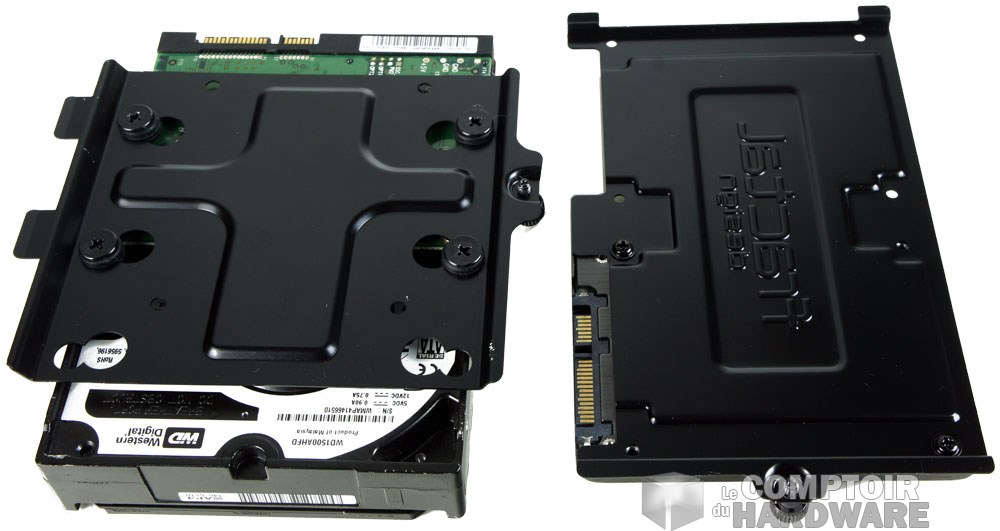

Les supports de stockages à l'arrière

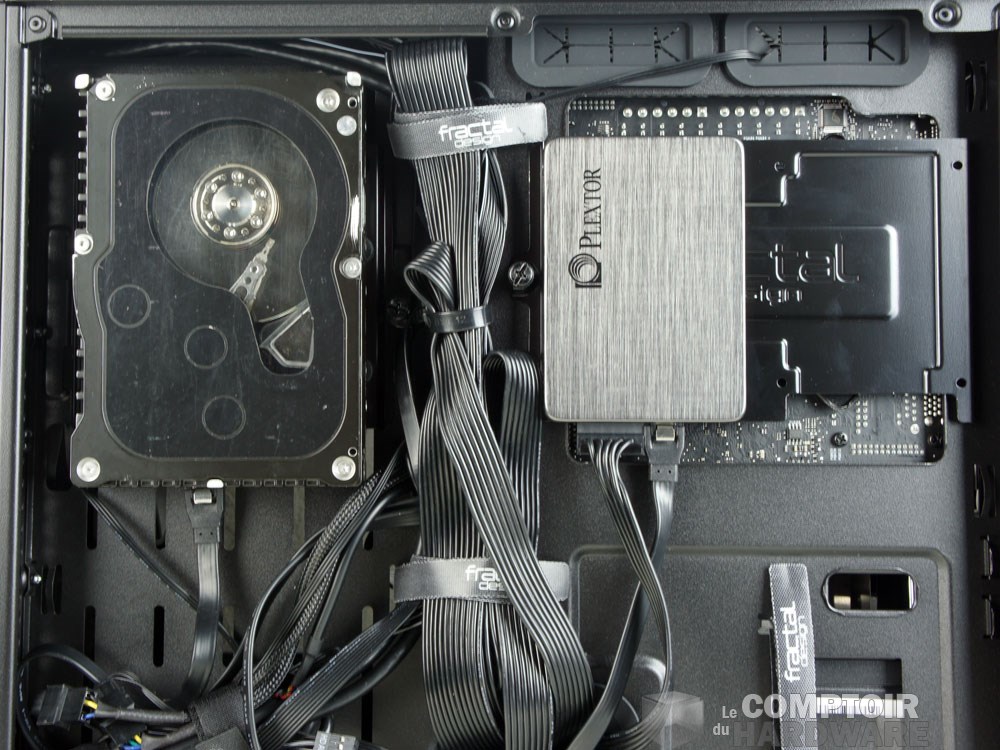

Derrière le plateau nous découvrons deux autres supports de stockage. Le premier, directement collé derrière la backplate, supporte deux SSD. Le second, placé dans un renfoncement de 30 mm servira a l'installation d'un second disque dur de 3.5". Pour l'agencement des câbles, les passages sont protégés et nous disposons de bandeaux en Velcroc pour tout fixer. Le rangement se fait assez rapidement grâce à l'espace disponible.

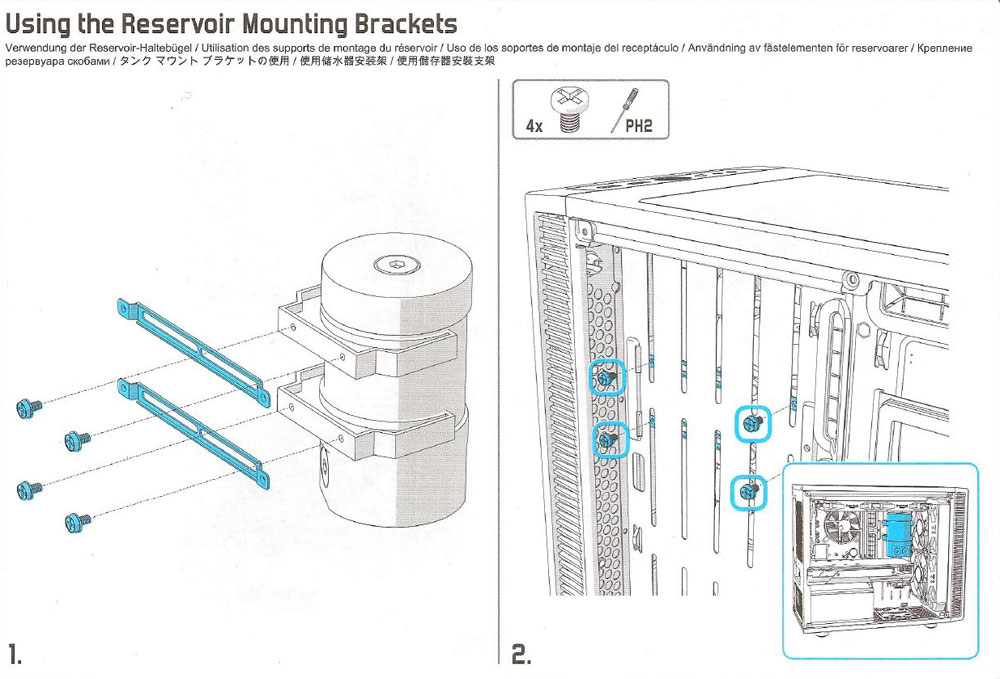

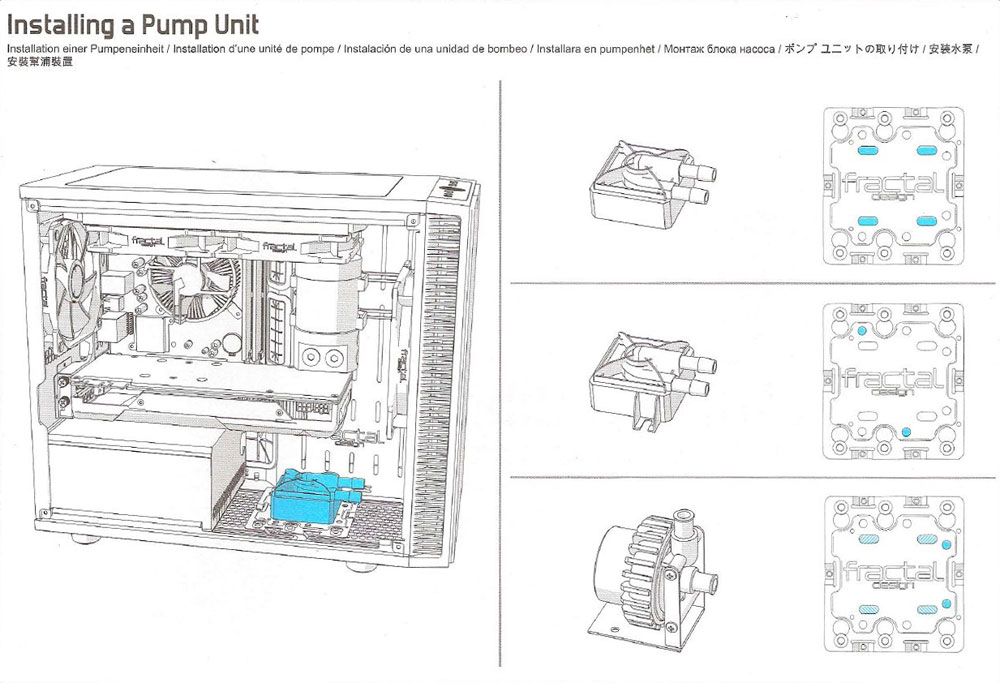

Les feuillets du guide d'installation

Nous vous parlions d'une orientation particulière prise par la marque sur ce modèle. Fractal Design accentue la compatibilité avec le watercooling maison en offrant la possibilité d'installation d'une pompe DDC ou D5 sur le support de stockage du fond. Quant à la paroi particulière, elle pourra accueillir un réservoir en utilisant les supports de fixation livrés dans le bundle.

Voilà la bête. Pour vous l'offrir, il faudra débourser 75€ pour la version présentée aujourd'hui. Le modèle sans vitre devrait lui se négocier 70€.
