Test • Alphacool NexXxos X2 HighFlow |
• 15 Octobre 2007
• Démontage d'un HighFlow
Nous l'avons vu en introduction, la différence entre ce X2 HF et le XP HF vient de la composition de la plaque intermédiaire sur laquelle on retrouve le design en "X" des jets. Afin de réaliser un test équitable, nous avons procédé au démontage à des fins de nettoyage de notre XP HF pour s'assurer que les µcanaux n'étaient pas obstrués. (c'était partiellement le cas) L'occasion était donc trop belle de vous montrer la composition de ces blocks.

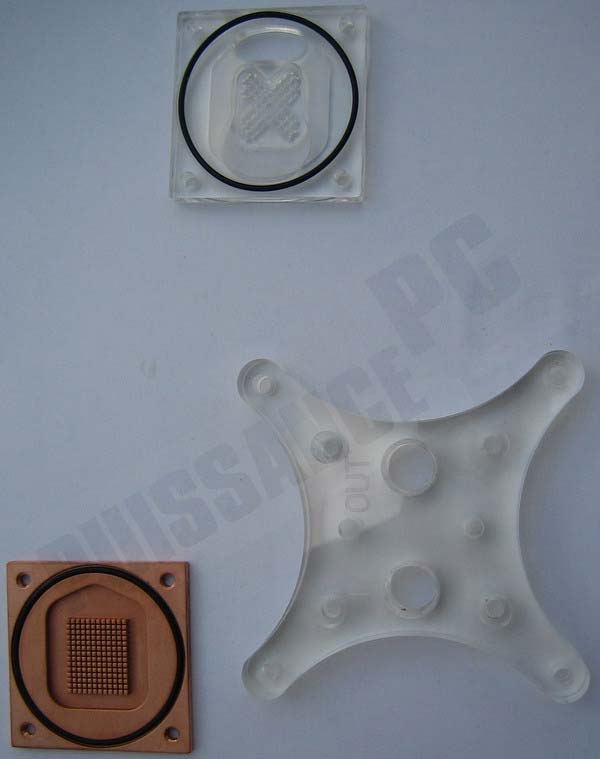

En fait on peut la résumer à trois éléments. Le top, "l'intermédiaire" et le maze:

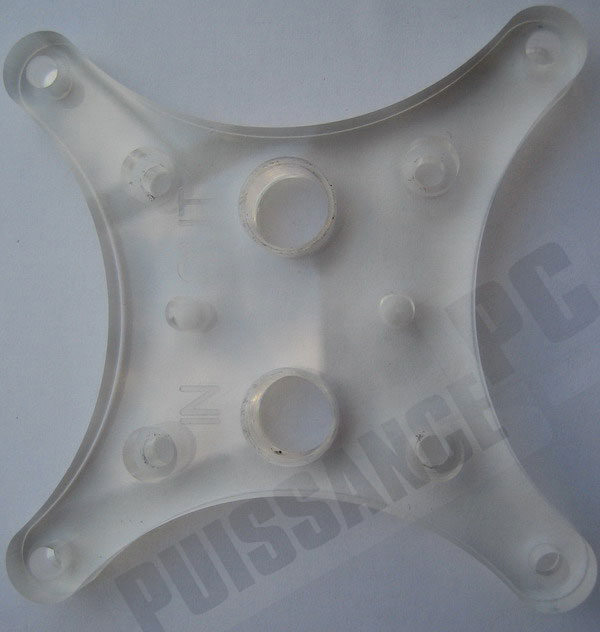

Attaquons par le top. Comme son nom l'indique, il s'agit de la partie supérieure en plexi sur laquelle on retrouve 2 filetages 1/4" standard pour la fixation des embouts à cette norme. Dans le cas de la version Bold, ce top joue également un rôle dans la fixation. On observe enfin la présence de 2 petits orifices destinés à accueillir des LED pour les amateurs de tuning.

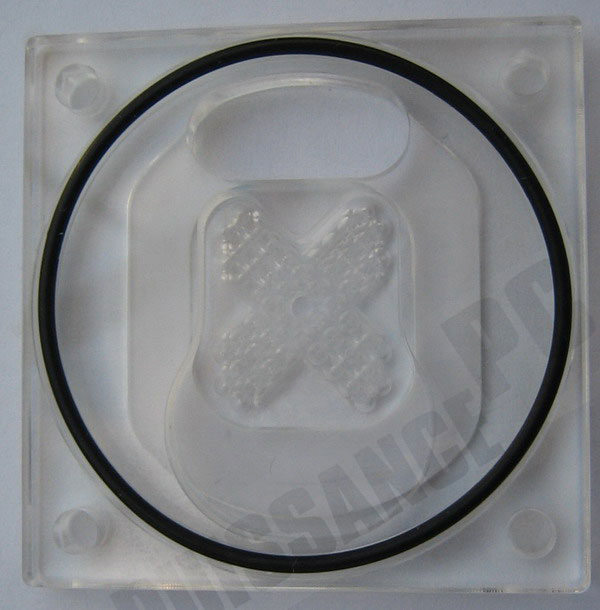

Passons à présent à la fameuse plaque intermédiaire différenciant le XP du X2 HF. Sur le X2, elle est métallique (cuivre & nickel) alors que sur le XP HF elle est comme le top intégralement en plexi. Lors du montage elle se trouve juste sous le top est au dessus du maze. L'étanchéité avec le top est assurée par un joint torique et l'on distingue très nettement les jets disposés de manière à former un X.

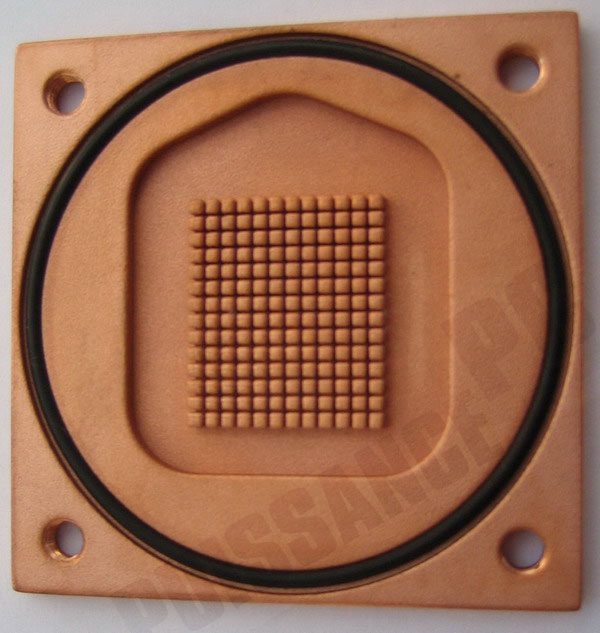

Reste enfin la dernière pièce intégralement en cuivre. Face inférieure, c'est la surface d'échange avec le CPU que nous avons inspectée page précédente. De l'autre coté, c'est le maze ou l'on distingue les petits "picots" créant un circuit de µcanaux pour l'écoulement du liquide. Là encore l'étanchéité avec la partie supérieure est assurée par un joint torique.

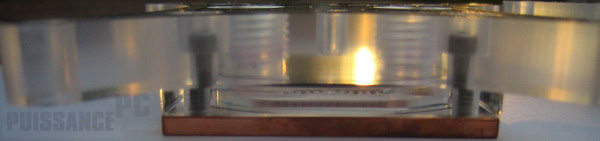

Voila pour la structure détaillée de notre block qui, tel un sandwich, est constitué de l'empilage de 3 éléments solidaires et étanches via 2 joints toriques et 4 vis BTR pour le serrage.
|
|
