• Protocole de test des mobales

prot cdh pico technology

Il est temps de passer aux choses sérieuses maintenant : que vaut cette petite mobale en situation réelle ? De nos jours, analyser les performances en utilisation standard ou tester les débits sur les transferts de données est juste utile pour faire des graphes bourrés de chiffres parfois creux. Le Comptoir s'est donc focalisé sur ce qui vous impacte vraiment dans la vie de tous les jours : la stabilité et la température.



Pour le protocole de test, le but est de mesurer jusqu'où peut aller la carte mère en terme de stabilité sans se transformer en grille-pain de silicium. On va pour le coup axer notre protocole sur du stress test, nous n'établirons pas de test de performances pures.



CPU - Ryzen 7 1700X (TDP 95W)

Cooling CPU - AIO H115i Pro

RAM - G.Skill SniperX - 2x8 Go @ 3400 MHz CAS16

Stockage - LDLC SSD F6 Plus 480 Go

Alimentation - M850X Blanche

Boitier - Obsidian 500D (de chez Corsair, encore !)



Enfin, pour nos mesures physiques, le comptoir vous présente son nouvel oscilloscope numérique Robert - un Picoscope de la série 3000 couplé à une sonde du même fabricant et une pince ampèremétrique pour vous fournir des valeurs plus justes et plus précises. Robert permettra surtout de faire des analyses de comportement et de voir l'évolution des tensions/courants selon les situations ou le temps. Pour les tests de la partie audio, on retrouve notre chère Xonar Essence STX qui nous permettra de mesurer les paramètres physiques (distorsions, diaphonie...).



xonar essence stx gskill ddr4 sniper x prot rm850x ldlc f6 plus AIO corsair h115i pro



• Bios uefi et suite logicielle

Le BIOS des cartes entrée de gamme de chez ASRock est connu pour rester très simple et minimaliste. Comme la carte n'est pas dévouée à être overclockée, seules les options génériques de gestion des fréquences ou des tensions sont là. Pas d'interface moderne, nous avons le droit à un BIOS datant de la préhistoire où tout peut se faire au clavier. Même les descriptions manquent de détails, il faudra lire les manuels pour mieux comprendre le BIOS.



asrock b450m steel legend - accueil du bios [cliquer pour agrandir]

Les années 2000 ont appelé, elles aimeraient que leur design reste dans sa tombe



Ne cherchez pas à obtenir le meilleur de votre processeur, la carte n'est pas fait pour jouer au kéké tuning mais pour tenir correctement un Ryzen sans perdre de cadence. De ce fait, l'interface de tuning est très légère et l'idéal reste de laisser la main au chipset AMD pour faire le travail. Nous avons par contre quelques outils intéressants pour une carte d'entrée de gamme avec un gestionnaire de ventilateur moderne - comprenant un outil de scan - et de quoi jouer un peu avec le RGB directement depuis le BIOS. Rien de vraiment en plus que l'ensemble des cartes ce qui reste suffisant pour la majorité des utilisateurs.

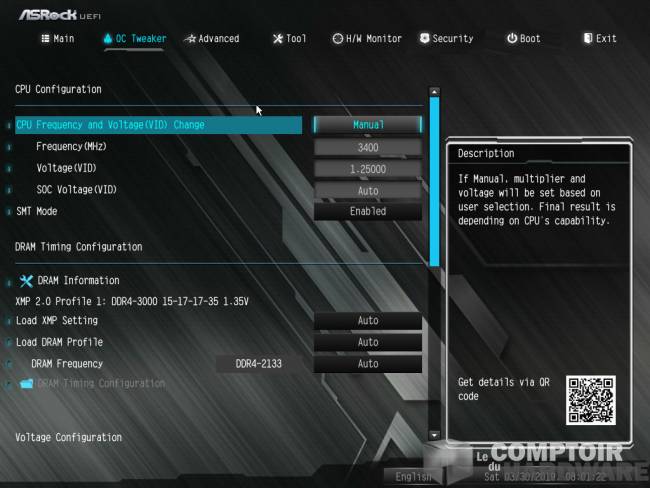

asrock b450m steel legend - outil de tuning du bios [cliquer pour agrandir]asrock b450m steel legend - outils génériques du bios [cliquer pour agrandir]

Interface de gestion de la carte mère allant de l'OC à la gestion des ventilateurs. Ici on gardera des fonctionnalités communes à tous les fabricants.



Si vous trouvez le BIOS léger la suite logiciel logicielle ne sera pas vraiment plus fournie. Très simpliste, le logiciel A-Tuning ne permet pas de régler finement votre mobale - aucune stratégie d'alimentation ou fréquence des VRMs - et ne permet pas de régler correctement les paramètres du CPU car celui-ci est géré... directement par AMD. Il faudra donc passer par le Ryzen Master si l'on veut être sûr d'obtenir un réglage efficace. Le système de contrôle des ventilateurs est pas mauvais, mais le scan des vitesses de rotation est buggé et il vaudra mieux passer par le BIOS pour le coup.

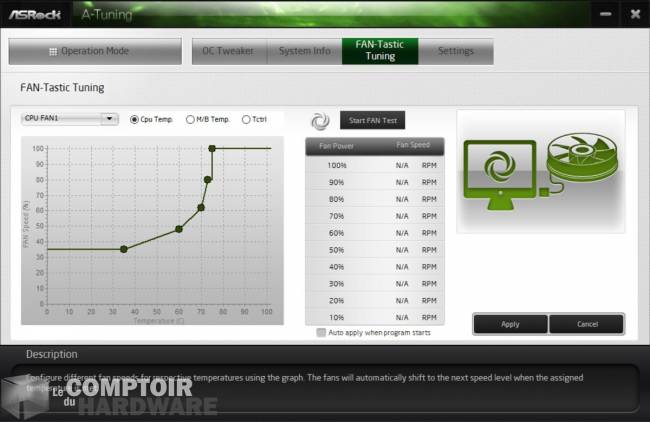

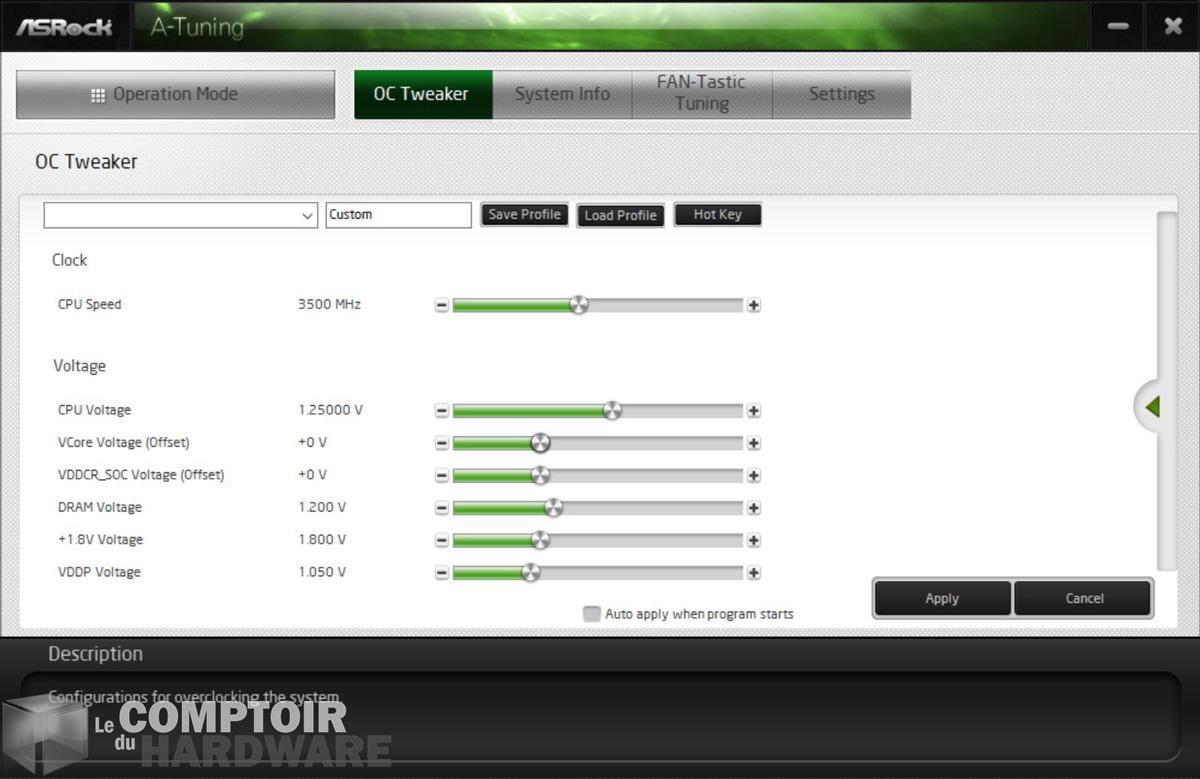

asrock b450m steel legend - overclocking via le logiciel a-tuning [cliquer pour agrandir]asrock b450m steel legend - gestion de la ventilation sur a-tuning [cliquer pour agrandir]

C'est léger, très léger, trop léger. Nous préférons quand c'est un petit moins trop léger...
