• observations préliminaires de la carte

Histoire de voir ce que nous propose ASRock avec cette petite carte, mettons la à nu et observons ce qu'elle a sous le capot :

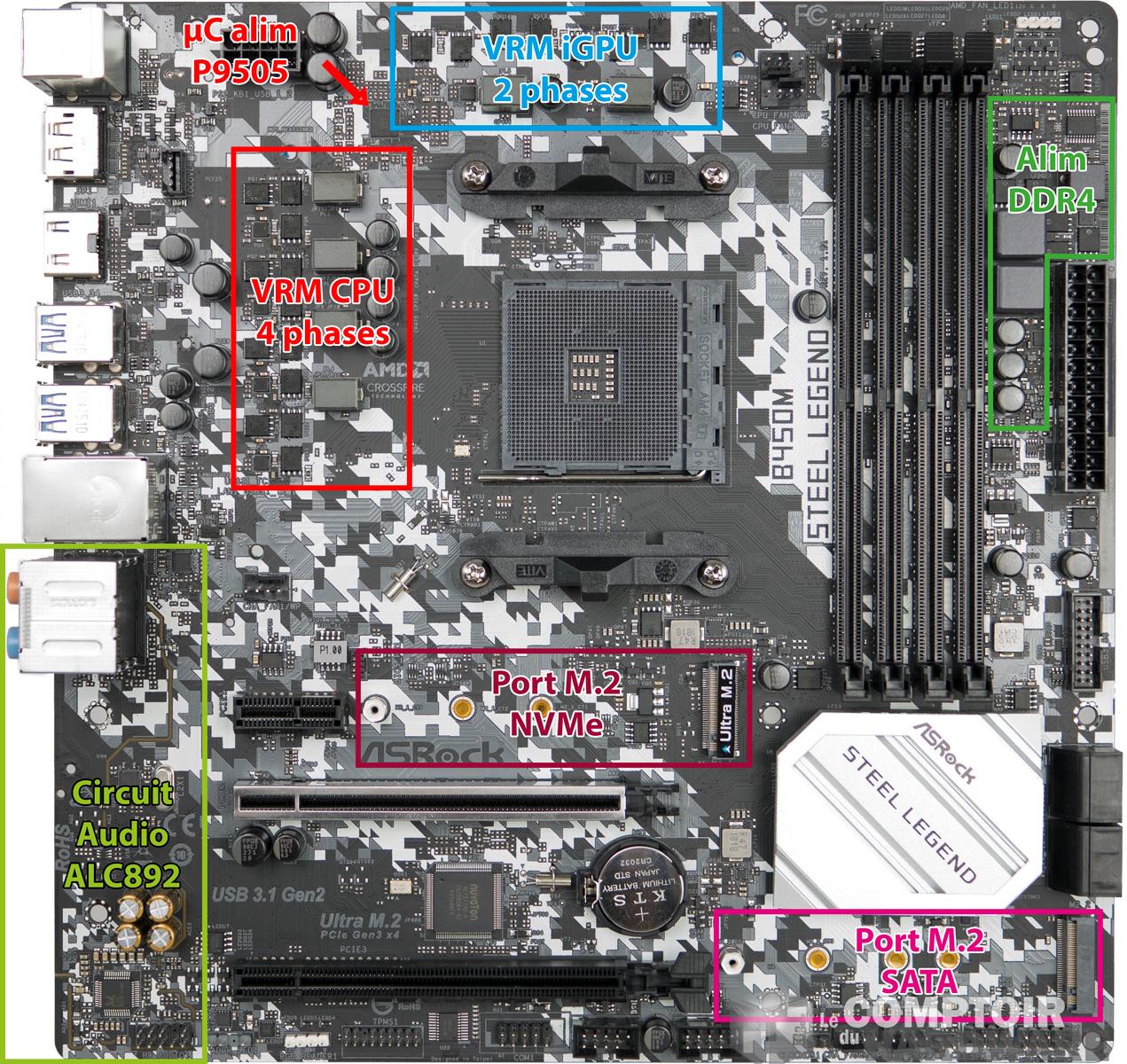

 asrock b450m steel legend - vue de face [cliquer pour agrandir]asrock b450m steel legend - pcb à poil [cliquer pour agrandir]

Même si les composants ont l'air de qualité, ils sont tout de même pas très nombreux et pas très gros



Le PCB est d'origine noir avec une peinture stylisée en blanc peu opaque, c'est discret mais il faut aimer. Côté composant, nous somme bien sur de l'entrée de gamme avec une maigreur impressionnante et un ensemble plutôt léger, ce qui laisse au moins la possibilité à l'air de circuler. Pour ne pas faire trop cheap, la carte est équipée de radiateurs massifs pour la gamme et d'un système RGB bien visible mais le carénage en plastique blanc ne convint pas. Pour les fonctions de base nous avons 4 slots pour 4 barrettes DDR4, question ports 1 PCIe x16 3.0, 1 PCIe x4 2.0 et 1 ports PCIe x1 2.0. Conséquence du format et du chipset B450, cela reste suffisant pour la majorité des utilisateurs en permettant l'utilisation d'une carte graphique avec une carte d'extension (comme une carte Wi-Fi par exemple).

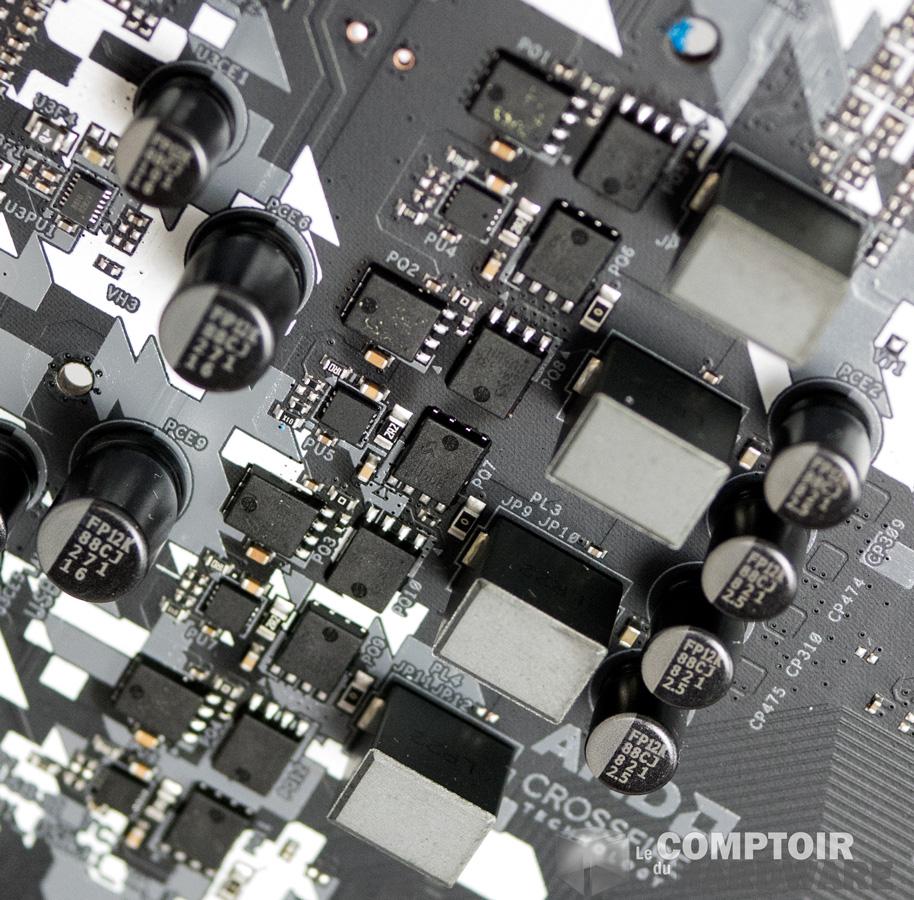

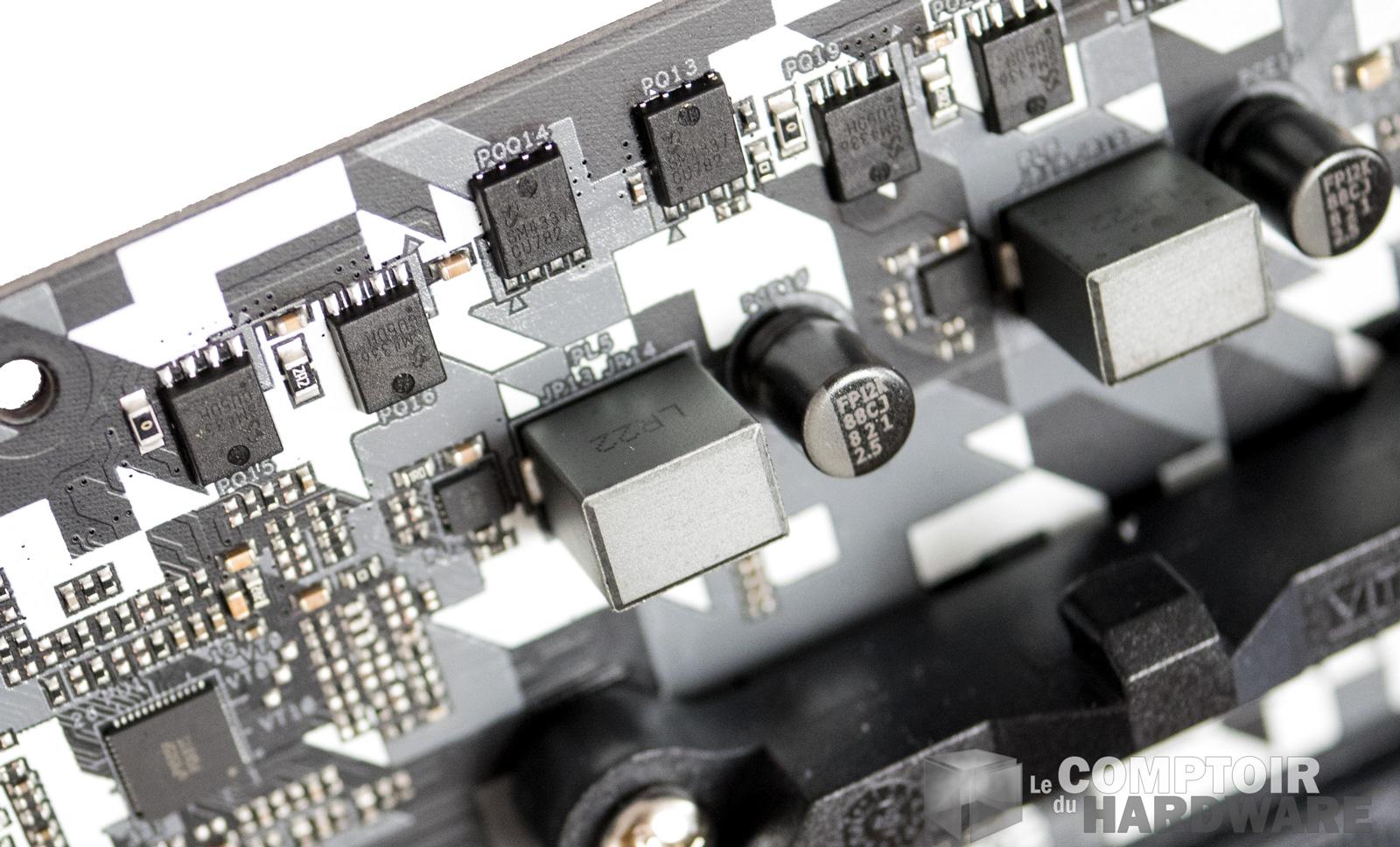

asrock b450m steel legend - vrm du cpu [cliquer pour agrandir]asrock b450m steel legend - contrôleur de phases P9505 [cliquer pour agrandir]asrock b450m steel legend - vrm de l'igpu [cliquer pour agrandir]

ASRock fait le radin sur les phases en appliquant un dédoublement simple pour gagner en coût au détriment de la qualité



L’alimentation est légère, très légère pour une carte qui a pourtant de la place de faire mieux. Certes la carte n'est pas sensée coûter cher mais c'est très limite avec seulement 4 phases pour le CPU et 2 phases pour le chipset et l'iGPU. Cela rappelle un peu la version mini-ITX du fabricant testée il y a quelques mois, d’apparence moins fournie mais restant suffisante. Une situation banale sur cette gamme B450 où les fabricants sont trop léger sur leur conceptions et sous couvert d'être moins chères les cartes sont considérablement moins équipées que leur homologue bleu parfois. Le refroidissement devrait réduire l'impact mais il est vrai que c'est un peu gênant et il sera difficile d'entrevoir une possibilité d'OC de votre CPU Ryzen.

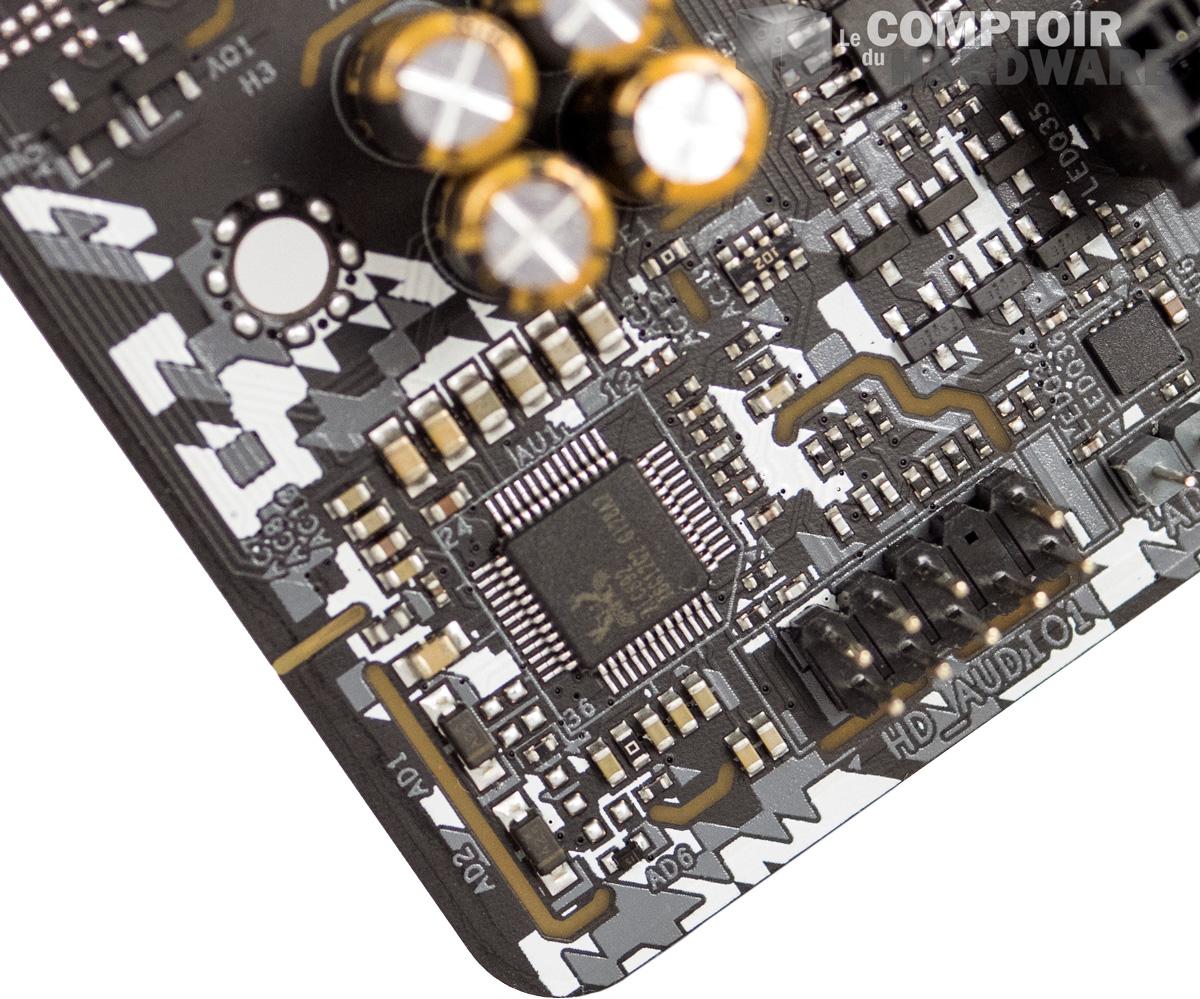

asrock b450m steel legend - système audio acl892 [cliquer pour agrandir]

Il ne faudra pas trop compter sur un système audio de qualité avec un puce d'entrée de gamme ALC892



Côté audio nous ne sommes pas gâtés, ce sera une puce ALC892 traînant seule sur la carte. Les composants audio pouvant faire grimper le prix rapidement le fabricant a préféré ne pas faire d'abus : pas d'amplificateur séparé, pas de DAC dédié ou de condensateur de haute qualité. Nous noterons la bonne isolation du circuit et des condensateurs qui ont l'air propre et suffisant pour réguler ad minima l'alimentation, mais ça s'arrêtera là niveau composants.

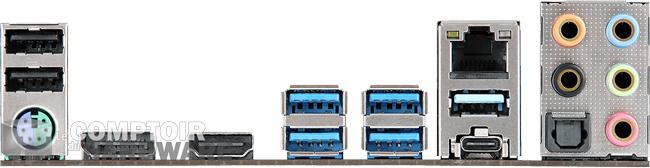

asrock b450m steel legend face arriere

Fait peu fréquent sur les cartes de petite taille, tout le minimum syndical de la connectique est là



Afin d'achever cette analyse, nous allons parler connectique. La façade arrière est bien équipée pour du micro ATX en fournissant plus que le strict minimum, ce qui est agréable. Nous avons 2 ports USB 2.0, 4 ports USB 3.1, un port USB 3.1 Gen 2 Type-A et un port USB 3.1 Gen 2 Type-C. Vous avez aussi un DP 1.4 et un HDMI 2.0 mais pas de DVI sur cette carte, le port disparaissant petit à petit des cartes mères.

La connectique interne est plus que correcte aussi mais nous sommes déçu de ne pas voir de ports USB 3.1 Gen 2 de disponible en extension. Dommage si votre boîtier dispose d'un port adapté, celui-ci ne sera pas exploitable. Niveau port M.2 c'est plutôt bon avec deux ports disponibles mais un seul sera en NVMe dans le lot, le deuxième port étant en SATA uniquement (en restant compatible avec les disque en NVMe cependant).

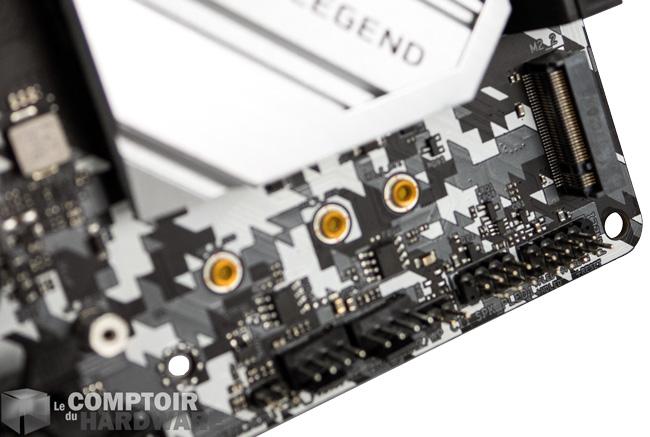

asrock b450m steel legend - port M.2 SATA

Malgré les apparences, ce port M.2 ne fonctionnera qu'en mode SATA et partagé avec les prises située au-dessus de lui
