Test • ASRock Z97E-ITX/ac
Réponse en Fréquence
Niveau de Bruit
Gamme Dynamique
THD THD+N
Distorsion dintermodulation
Diaphonie stéréo

• Performances

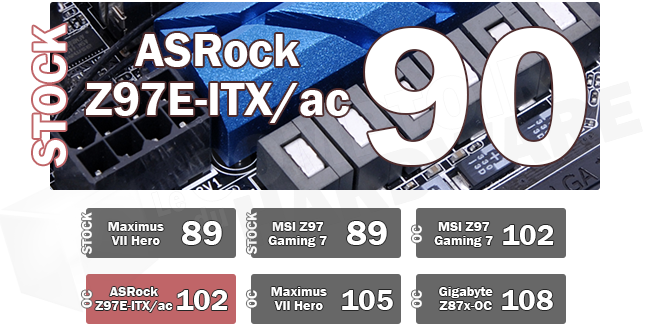

C'est pas tout ça, mais il faut maintenant compter les points et voir ce qu'elle donne par rapport à la concurrence. Comme d'habitude, on vous présente ça sous forme d'un score calculé en fonctions des résultats obtenus sur les différents benchmarks de notre protocole. La Z97E-ITX/ac est dans la moyenne, un poil plus efficiente que les autres cartes. Elle se paie 90 points stock et 102 points après OC.



Score

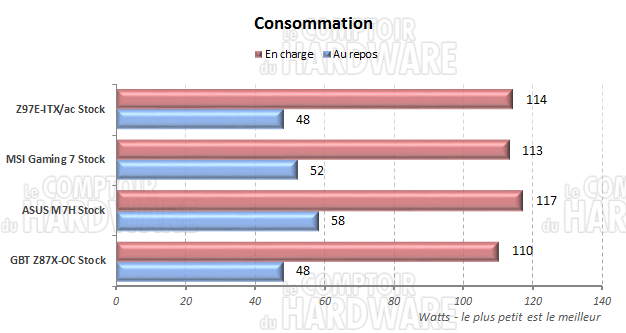

Côté consommation, les relevés indiquent que la mini-ITX d'ASRock a une consommation proportionnelle à sa taille au repos. Une fois à pleine charge, elle consomme par contre autant que les autres.



Consommation

• Test de la solution Audio

Nous terminons ce test avec l'analyse du circuit audio embarqué. Et on retrouve comme sur les autres cartes une solution à base de puce Realtek ALC1150, mais avec un étage plus pauvre en composants et non isolé. On s'attend donc à des résultats légèrement en retrait.

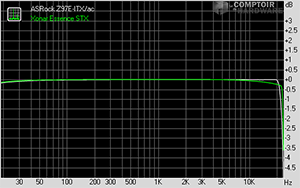

Réponse en Fréquence [cliquer pour agrandir] Niveau de Bruit [cliquer pour agrandir]

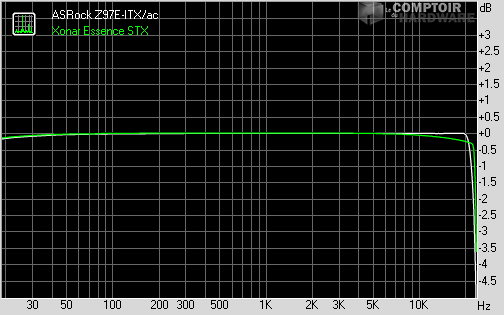

Réponse en Fréquence - Niveau de Bruit



La réponse en fréquence doit être droite, sans variation de niveau (en dB). On a ici quelque chose de très bien avec un petit décalage négligeable de 0.3 dB entre les canaux gauche et droit.

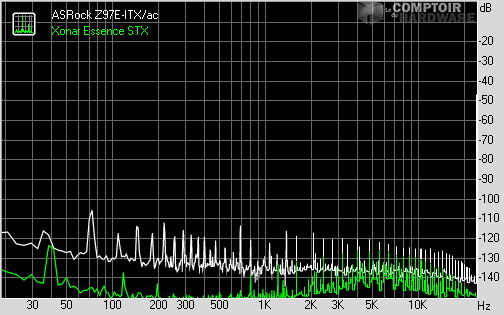

Pour avoir une bonne qualité audio, il est important d'avoir un niveau de bruit très bas (-110dB étant ce qui se fait de mieux), ici on a -103,6dB très proche de l'excellence. Résultat surprenant, mais véridique, nous avons testé plusieurs fois pour dépasser les 100% de certitude, la mini-ITX colle bien 5dB aux cartes ATX testées.

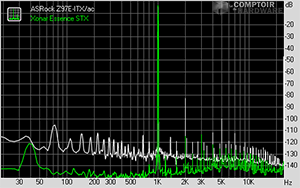

Gamme Dynamique [cliquer pour agrandir] THD THD+N [cliquer pour agrandir]

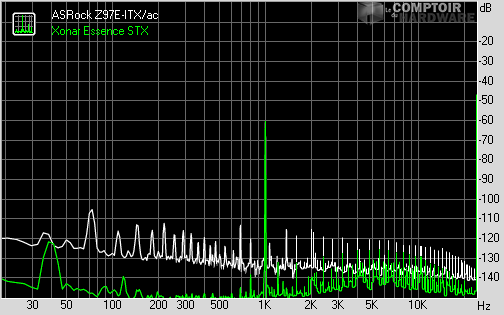

Gamme Dynamique - THD THD+N



Côté gamme dynamique, on relève 102,8dB pour la Z97E-ITX/ac, un résultat encore une fois meilleur de 5dB. La dynamique sonore représentant la différence, en décibels, entre le son le plus faible et le plus fort, plus elle est haute, plus le son est détaillé et l'image sonore riche.

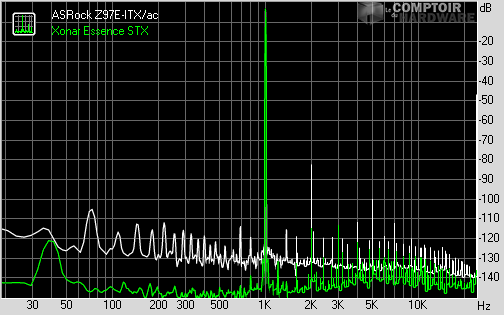

La valeur TDH correspond au taux de distorsion, plus elle est basse, plus le signal est fidèle à la source d'origine et sans déformation. Ici par contre les résultats sont moins bons, le THD mesuré est deux fois plus élevé que sur les deux autres cartes.

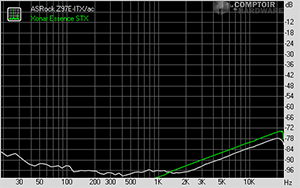

Distorsion dintermodulation [cliquer pour agrandir] Diaphonie stéréo [cliquer pour agrandir]

Distorsion d'intermodulation - Diaphonie stéréo

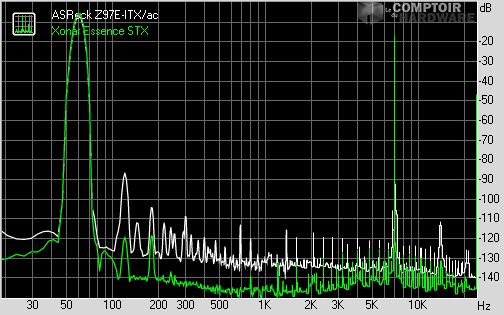

La courbe de distorsion d'intermodulation est représentative de la qualité des AOP (amplificateur opérationnel). Cela montre leur capacité à préamplifier un signal sans le déformer. Un IMD de 0.005 % est considéré comme excellent et l'ASRock n'en est pas loin avec 0.013 % relevé. Encore une fois, la Xonar brille avec seulement 0.0008 %.

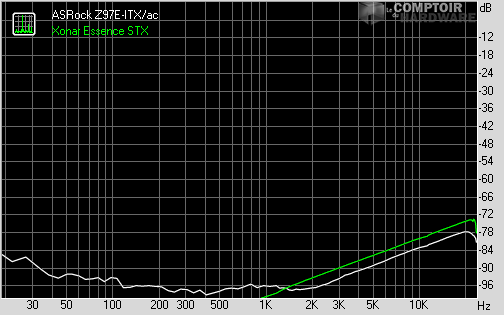

La diaphonie stéréo (Stereo Crosstalk) est un relevé des interférences qu'il peut y avoir entre le canal droit et le gauche. Si l'un vient empiéter sur le territoire de l'autre, l'image sonore en pâtira. On attend donc des courbes basses et que chaque canal se suive. Les deux cartes s'en sortent bien avec, -97 dB pour la Z97E-ITX/ac et -100.1 pour la STX.

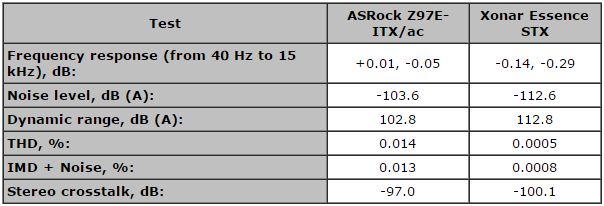

Résultats des tests audio



Dans l'ensemble, on peut voir que les résultats sont tout à fait correct alors qu'on avait dans l'idée qu'un équipement inférieur à celui des Maximus VII Hero d'ASUS et Z97 Gaming 7 de MSI allait se faire largement ressentir. Pour les intéressés, l'analyse complète de la solution audio de la Z97E-ITX/ac est disponible ici.
