Express • CrossFire HD 6800

• Asus RADEON 6850 TOP

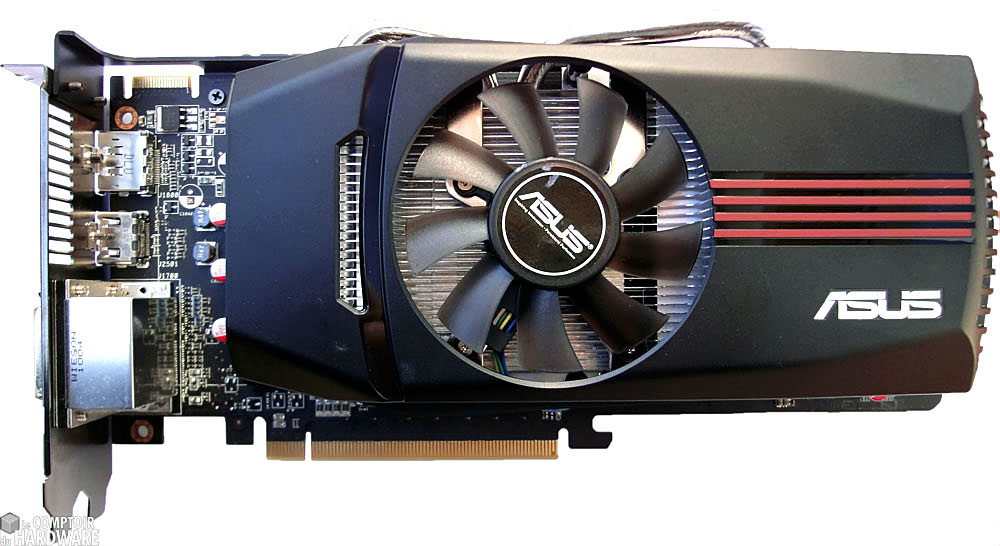

Au moment de boucler notre dossier sur les RADEON 6800, nous avons reçu de la part d'Asus deux nouvelles cartes. Trop juste pour les intégrer à notre dossier d'origine, mais nous profitons de cet express pour en toucher 2 mots. La première reprend une esthétique qui doit vous être familière si vous êtes un habitué de CDH, puisqu'il s'agit de la RADEON 6850 Top qui reprend le désormais célèbre ventirad DirectCU de la marque. Le liseré change de couleur puisqu'il est rouge cette fois, pour le reste difficile de la différencier au premier coup d'oeil des autres modèles de cette gamme "Top" du constructeur.

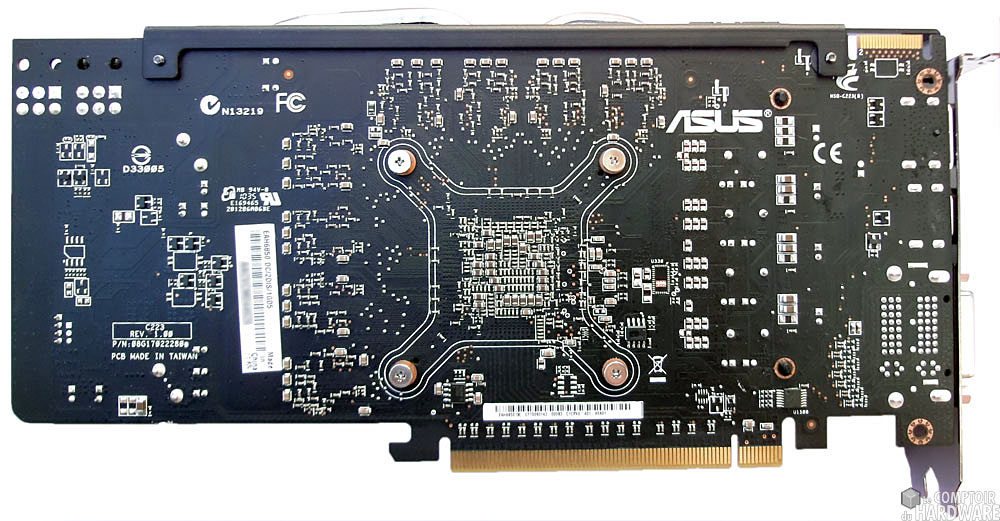

Une fois retournée, la carte laisse apparaitre un PCB propre à la marque et donc légèrement différent du modèle de référence que nous avons testé lors de notre dossier consacré aux 6800. On retrouve toutefois l'unique connecteur CrossFire qui va nous servir aujourd'hui, mais aussi les contacts pour 2 connecteurs PCIE 6 pins.

Cliquer pour agrandir

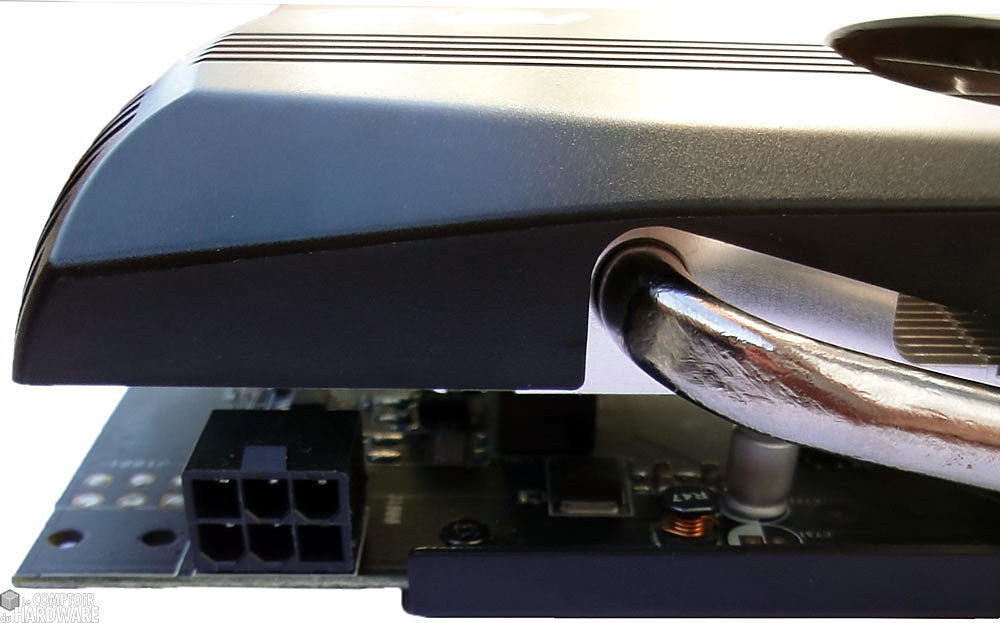

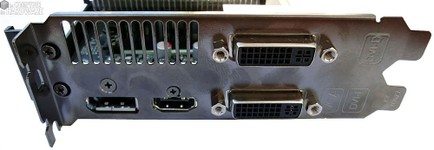

Toutefois, à l'instar du modèle de référence, la carte d'Asus n'emploie qu'un seul connecteur PCIE à 6 pins, un espace est cependant réservé sur le PCB pour une seconde prise comme nous l'indiquions à l'instant. A noter également, le connecteur est orienté à 90° ce qui en général est plus pratique côté encombrement bien que cet argument soit quelque peu remis en cause ici vu la longueur très réduite d'une 6850. Côté panel, il est très similaire à celui d'une carte de référence à savoir composé de 2 DVI, et d'un HDMI 1.4a, mais un seul connecteur Display Port 1.2 (standard cette fois) prend place au lieu des deux minis. L'espace ajouré pour l'extraction de l'air chaud est par contre toujours aussi réduit.

Cliquer pour agrandir

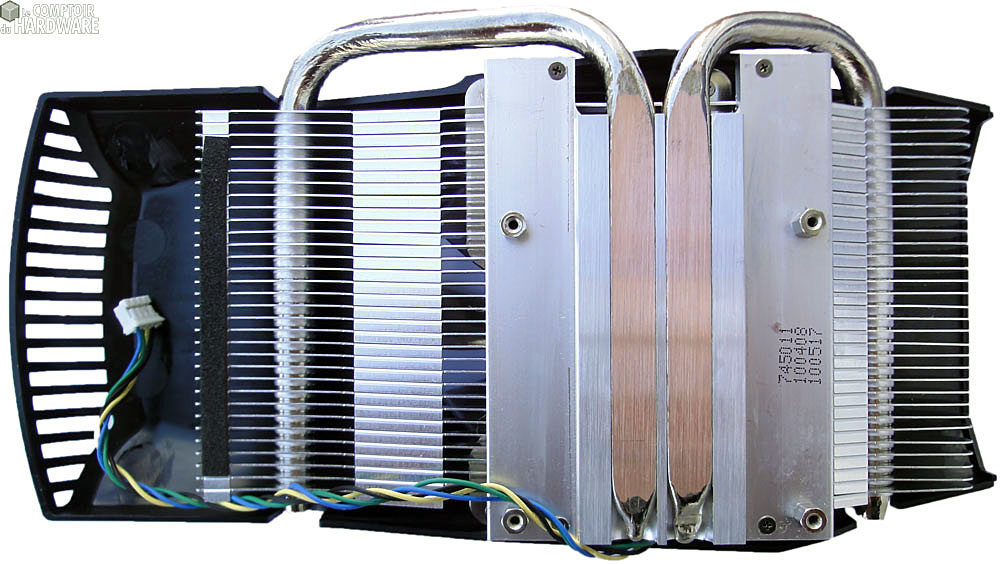

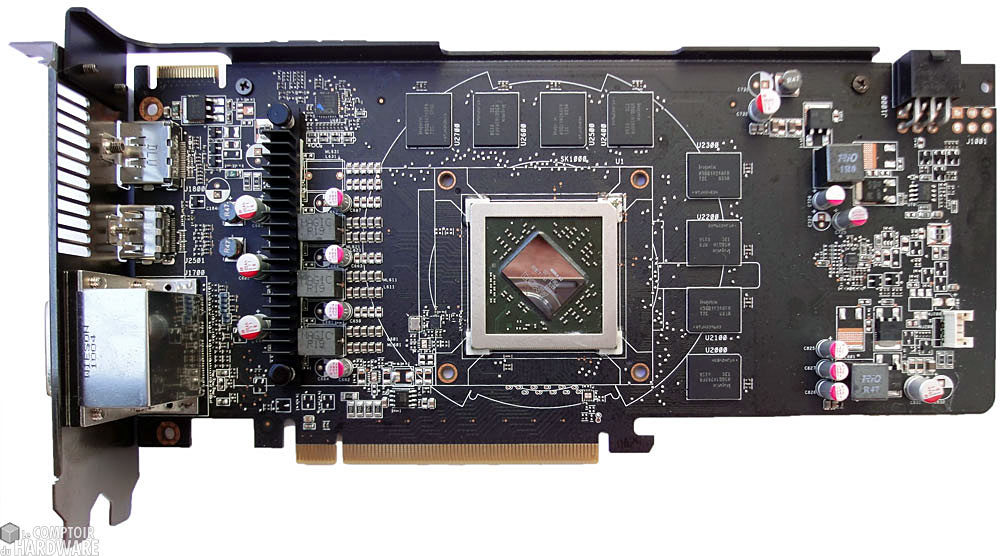

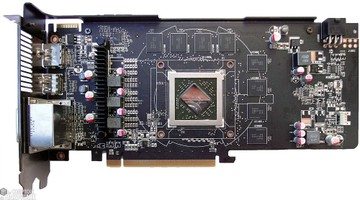

En retirant le refroidisseur, on découvre une disposition des éléments quelque peu différente de ce que l'on a l'habitude de retrouver (et de la carte de référence AMD) puisqu'une partie de l'étage d'alimentation se trouve déporté à gauche du GPU. Si les transistors de puissances sont bien recouverts d'un radiateur, il n'en est rien des puces GDDR5, ces dernières devant se contenter du flux d'air du ventilateur, ce qu'Asus a du considérer comme suffisant. Le ventirad est bien conforme aux précédents DirectCU du constructeur, les 2 caloducs direct touch en cuivre (d'où le nom) assurant le transfert optimal de la chaleur du GPU vers l'extrémité des ailettes du radiateur en aluminium :

Cliquer pour agrandir

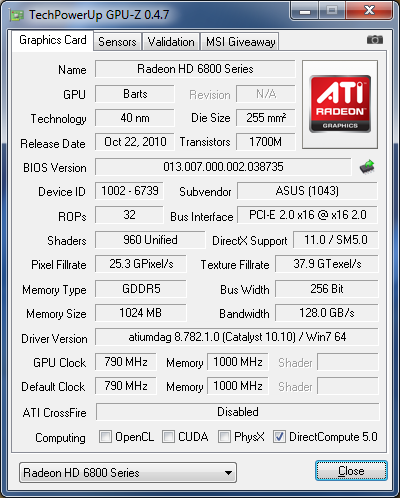

Finissons avec GPU-Z, l'Asus 6850 Top n'en serait pas vraiment une si elle utilisait les fréquences de base préconisées par AMD. Pourtant, on est loin du niveau d'overclocking rencontré sur les 460 Top du constructeur par exemple, est-ce dû à la faible propension à l'overclocking que nous avons constaté sur nos deux 6850 testées, ou à la présence d'un seul connecteur PCIE 6 pins ?

Difficile à dire, toujours est-il qu'Asus se contente d'un modeste +15 MHz sur cette 6850 ce qui rapporté à la fréquence de base de Barts Pro n'atteint même pas 2 %... Côté mémoire, c'est pire puisque l'on reste aux spécifications d'origine d'AMD. Au final nous avons constaté un gain moyen de 1,5% sur notre panel de test pour une augmentation de consommation de 3-4w.

GPU-Z Asus 6850 Top

• Asus RADEON 6870

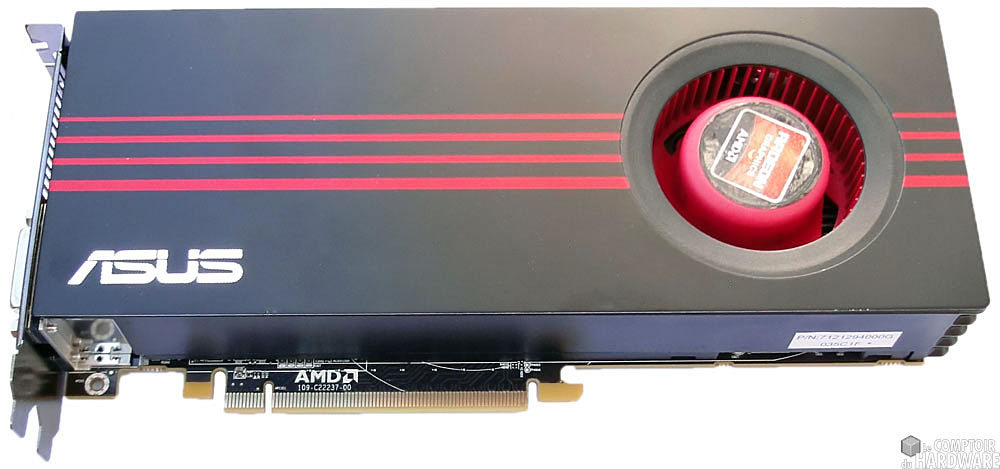

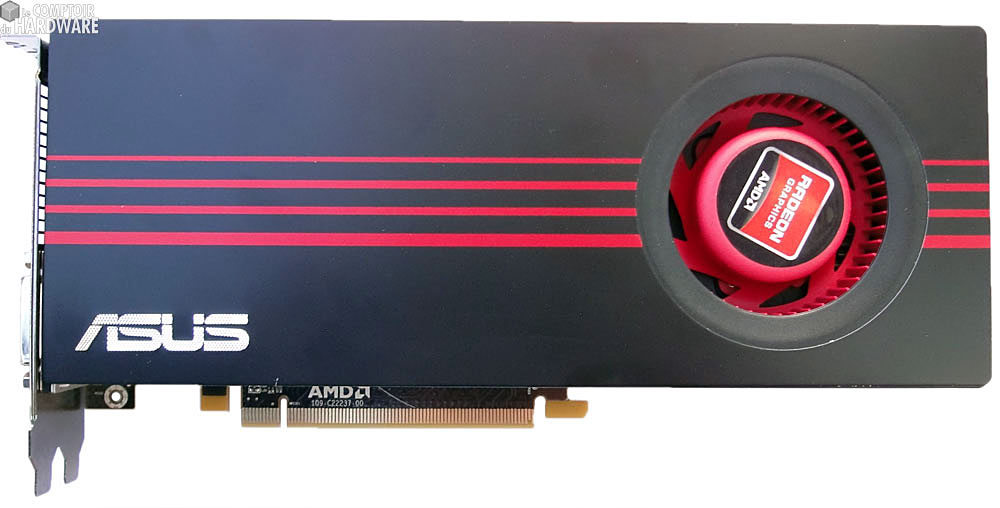

Nous avons également reçu de la part d'Asus une Radeon 6870, par contre cette dernière reprend au détail près le design de référence d'AMD. En conséquence nous n'allons pas représenter la carte, nous vous invitons pour cela à consulter la page consacrée au modèle d'HIS, les différences hardware entre les deux se limitant à la personnalisation du carénage du ventirad :

Cliquer pour agrandir.. Enfi on vous oblige pas hein c'est vous qui voyez

Plus de changements côté GPU-Z ? En fait Asus a appliqué la même recette que celle de la 6850 soit + 15MHz sur le GPU et rien sur la mémoire ce qui porte le gain  à un faramineux +1,7%... En jeu sur notre panel, à peine 1% de gagné pour 4w de plus, bref pas de quoi casser 3 pattes à un chat  ou fouetter un canard (spécial Thibaut dédicace).

GPUZ Asus 6870

Voilà pour les 2 cartes d'Asus, côté protocole de test nous utilisons exactement le même que celui de notre test dédié aux 6800 avec le même panel et en utilisant les 6800 d'Asus pour le CrossFire après les avoir recadencées aux fréquences de base d'AMD, passons donc directement aux performances mesurées page suivante.
