L'installation

Comment se déroule l'installation de la configuration dans un Sonata Plus 550 ? Soyons de suite honnêtes: ce n'est pas, et de loin, la plus grande partie de plaisir que nous ayons connue. On arrive néanmoins à ses fins...

La carte mère:

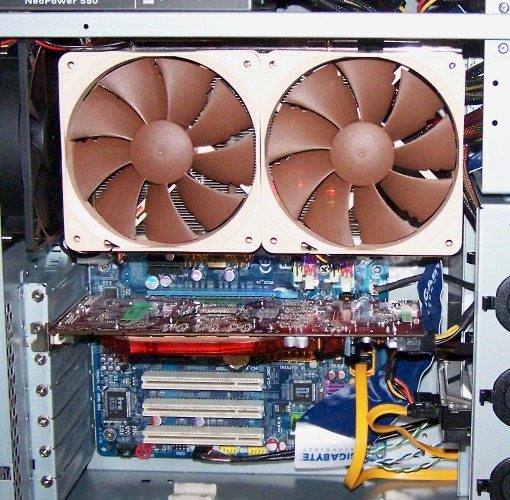

Il n'y a pas de facilités de montage pour la carte mère, comme un fond amovible. La carte doit donc classiquement être insérée dans le boîtier et présentée face aux entretoises qui permettent de la visser dans le fond du boîtier. Certains boîtiers ont la bonne idée d'avoir déjà les entretoises habituelles du format ATX placées, il n'y en a que 4 de mises dans le Sonata Plus 550 donc il faut systématiquement penser à rajouter les autres pour une bonne fixation de la "mobo".

Autre particularité: le boîtier n'est pas très haut et une grosse barre de renfort vers le haut du boîtier oblige à rentrer la carte mère de manière très inclinée, la démarche si vous avez déjà installé sur la carte le ventirad par exemple et que celui-ci est gros n'est vraiment pas aisée, et il vous faudra peut-être retirer l'alimentation pour cette installation.

On aurait vraiment apprécié qu'Antec rajoute quelques petits centimètres de hauteur à son boîtier pour nous permettre de gagner un peu de place.

Les lecteurs:

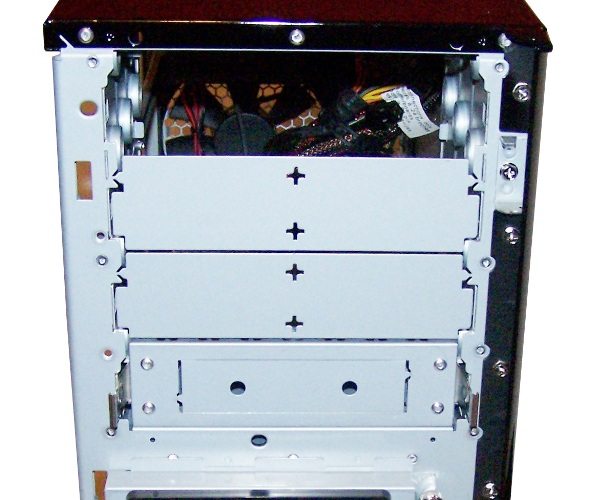

L'installation des lecteurs est elle aussi classique. Après avoir retiré la face avant comme décrit dans la présentation intérieure du boîtier, il faut récupérer les rails fixés au fond du boîtier et les visser sur les côtés du lecteur. Il ne reste alors plus qu'à l'insérer dans une des baies, sachant que celle du haut est d'origine disponible, pour les autres il faut au préalable retirer la petite plaque métallique présente.

A noter: la présence d'un rail particulier sur la baie du bas. Il est prévu pour accueillir un composant 3"5 comme un lecteur de disquettes par exemple.

Un point négatif: si les 2 baies supérieures ne débordent pas trop sur la carte mère, les 2 du bas débordent eux de plusieurs centimètres. Il ne nous a ainsi par exemple pas été possible de les utiliser pour notre montage avec un radiateur GeminII sur le processeur, impossible de rentrer le lecteur jusqu'au bout à moins de retirer le ventilateur arrière du boîtier, et donc priver ce dernier de sa seule réelle ventilation...

Les disques durs:

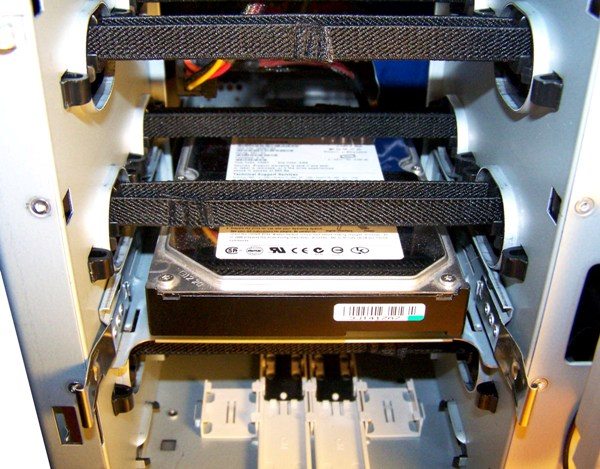

Voici tout d'abord un disque dur installé sur le système de rails qui permet d'en accueillir jusqu'à 4 au total. Le disque se vis par le dessous, en étant poser sur 4 épaisses rondelles en silicone (1cm d'épaisseur environ) afin de limiter au maximum la transmission des vibrations du disque au châssis du boîtier.

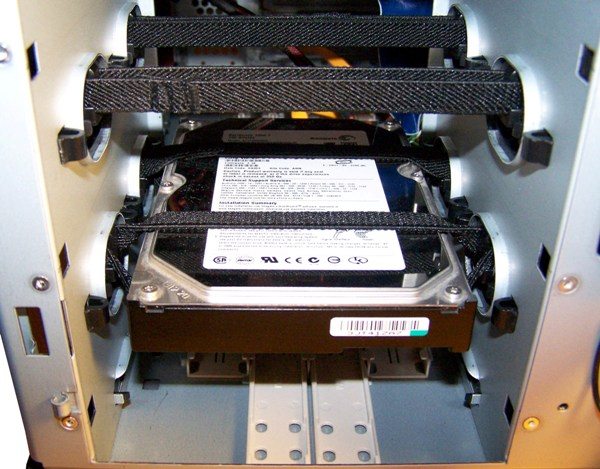

Et voici cette fois-ci le même disque installé avec la fixation à élastiques. Il suffit en fait d'écarter les 2 lanières élastiques et glisser le disque entre elles à l'avant et à l'arrière. On se rend bien compte par contre que rien n'empêche le disque de glisser d'avant en arrière, aucun déplacement de la tour n'est à prévoir sans avoir au préalable retiré les disques installés ainsi.

Nous verrons par la suite si cet original système apporte un réel plus en ce qui concerne le silence.

La place disponible:

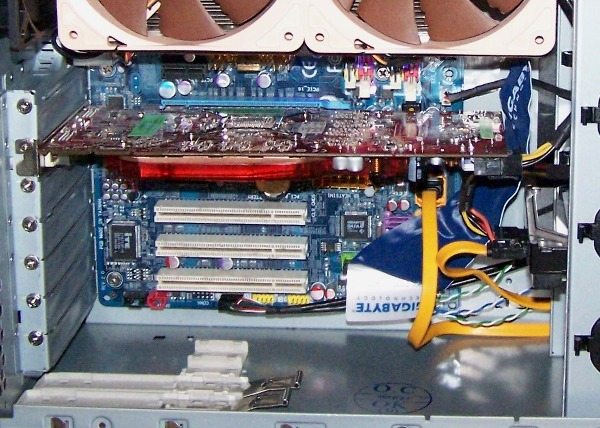

Notre HD3850 256Mo s'est déjà sentie un peu à l'étroit

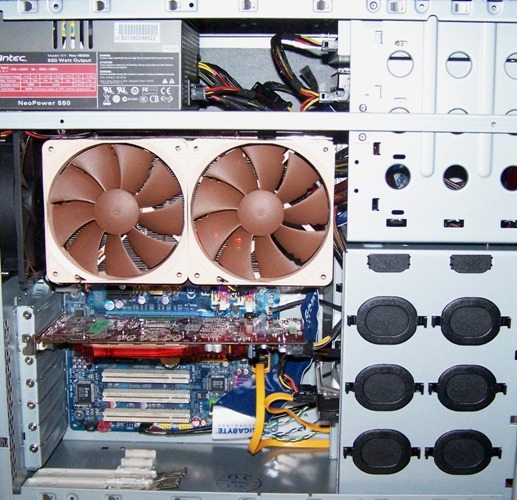

Terminons la présentation de l'installation d'une configuration dans le Sonata Plus 550 par un élément important: la place disponible, principalement pour l'installation des 2 composants qui peuvent poser problème: le ventirad et la carte graphique.

• Concernant l'installation du ventirad, elle ne posera pas de problème en "hauteur" car la place disponible dans le Sonata Plus 550 est d'environ 17cm de haut, et les plus haut ventirads ne dépassent pas 16,5cm. Il faudra par contre faire plus attention à la profondeur du boîtier si vous utilisez comme nous un GeminII qui bloque l'utilisation des 2 baies 5"1/4 à moins de retirer le Tricool à l'arrière du boîtier.

• Pour la carte graphique par contre c'est une déception: il n'y a qu'un peu plus de 26cm de disponible avant d'entrer en contact avec l'arrière de la cage à disques durs, qui n'est pas amovible. Il faut donc oublier les 8800 GTX et Ultra de NVIDIA et la nouvelle HD 3870 X2 d'ATI. C'est réellement dommage, d'autant que 4cm de profondeur en plus et autant en hauteur n'auraient vraiment dérangé personne, les choix d'Antec ont vraiment été mauvais sur ce point là.

La présentation du Sonata Plus 550 s'achève ici, nous allons désormais passer aux tortures que nous lui avons imposées afin de savoir si ce boîtier vaut réellement ses 150€.
