Test • Antec LanBoy Air

• Caractéristiques

• Le montage

Le bundle du LanBoy Air va directement à l'essentiel :

Nous aurions aimé voir un peu plus de fournitures étant donné la gamme de prix dans laquelle se positionne le LanBoy Air ; celui-ci est insuffisant.

• La mise en boite !

Deux écoles vont s'opposer ici. D'abord il y a ceux qui coucheront de manière assez classique leur boitier sur le côté pour le gaver de ses composants ; et il y aura les plus délicats, ayant la patience de démonter le panneau coulissant pour ne poser que lui sur l'établi. D'ailleurs ces derniers pourraient avoir une mauvaise surprise lors de la remise en place du plateau de carte mère... Nous, nous sommes du genre impatient, alors on dépose l'animal sur son flanc et l'on commence par installer la carte mère ! Aucune difficulté ici puisque d'une part, il y a la place pour y mettre les mains et d'autre part, car nous n'utilisons pas le panneau coulissant.

En effet, choisir cette option impose l'utilisation d'un ventirad de 14cm de hauteur max ! Exit donc les NH-D14, HR-02 et autre Megahalems. Il ne sera plus possible de replacer le panneau par cet endroit, ce qui est bien dommage.

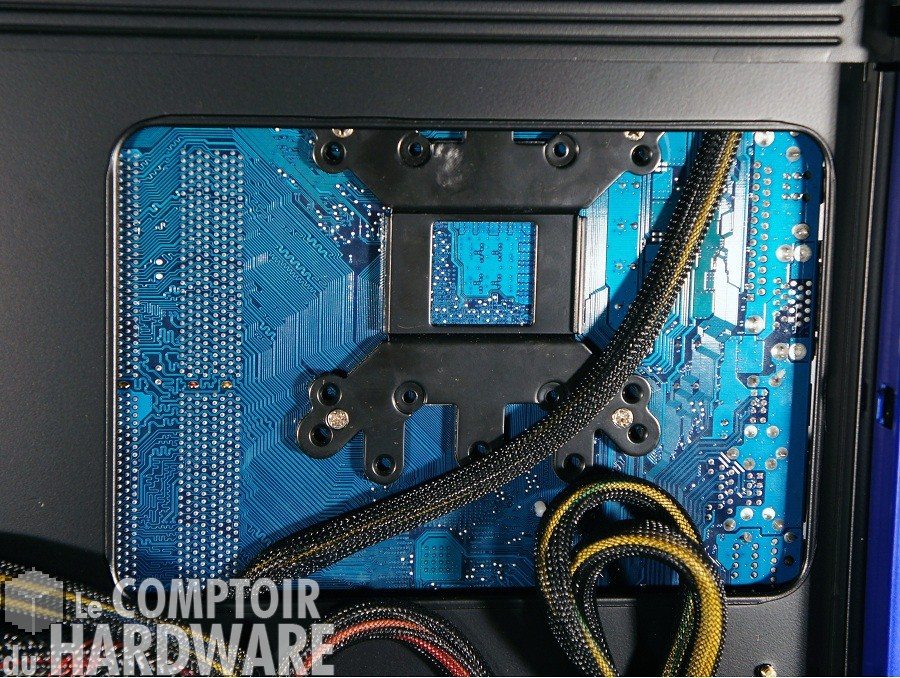

Vient ensuite la mise en place de notre ventirad et la seconde déception : l'accès prédécoupé à l'arrière de la carte mère, en dépit de sa dimension généreuse, ne permet pas de visser la backplate de notre modèle (cf. image de droite) : c'est assez surprenant comme défaut de conception ! Bref, on démonte le tout et on repositionne carte mère et ventirad une fois que tout est solidement arrimé.

La mise en place des unités de stockage nécessite un peu de bricolage. Il faut en premier lieu visser le système de fixation aux disques durs, puis les positionner selon la configuration choisie (dans le sens de la largeur ou de la longueur) et attacher les crochets sur les anneaux placés sur l'ossature du boitier. Ce système très efficace pour limiter les vibrations, laisse malheureusement coulisser le disque dur sur le tube de caoutchouc, ce qui peut poser problème lors des transports comme nous l'avons déjà souligné. Attention toutefois à l'emplacement et à la position choisie pour les disques durs. En effet, si vous installez une carte graphique de bonne taille, vous risquez de buter sur ces derniers. Dans notre cas, aucun souci avec la HD 3870X2 et ses 27cm que nous avions sous la main pour tester, elle passe. La mise en place de l'alimentation dans sa cage ne pose pas de problème. Seule l'absence d'éléments antivibrations pourrait être dérangeante, c'est ce que nous verrons plus loin.

• Le câblage

Voici l'un des points où pêche le LanBoy Air. Si l'innovation est bien présente, le look au rendez-vous, cet aspect du montage semble bien avoir été survolé. Pour arranger au mieux le câblage, un espace est laissé libre entre l'alimentation et le plateau de la carte mère (en haut ou en bas selon la position choisie). Les câbles sont glissés dans cet espace et passent ensuite entre le plateau coulissant et le montant de l'ossature qui supporte les unités de stockage pour être connectés à la carte mère. Nous commençons donc par passer le connecteur ATX 24pins sous le plateau, puis on le fait revenir par la droite pour le connecter.

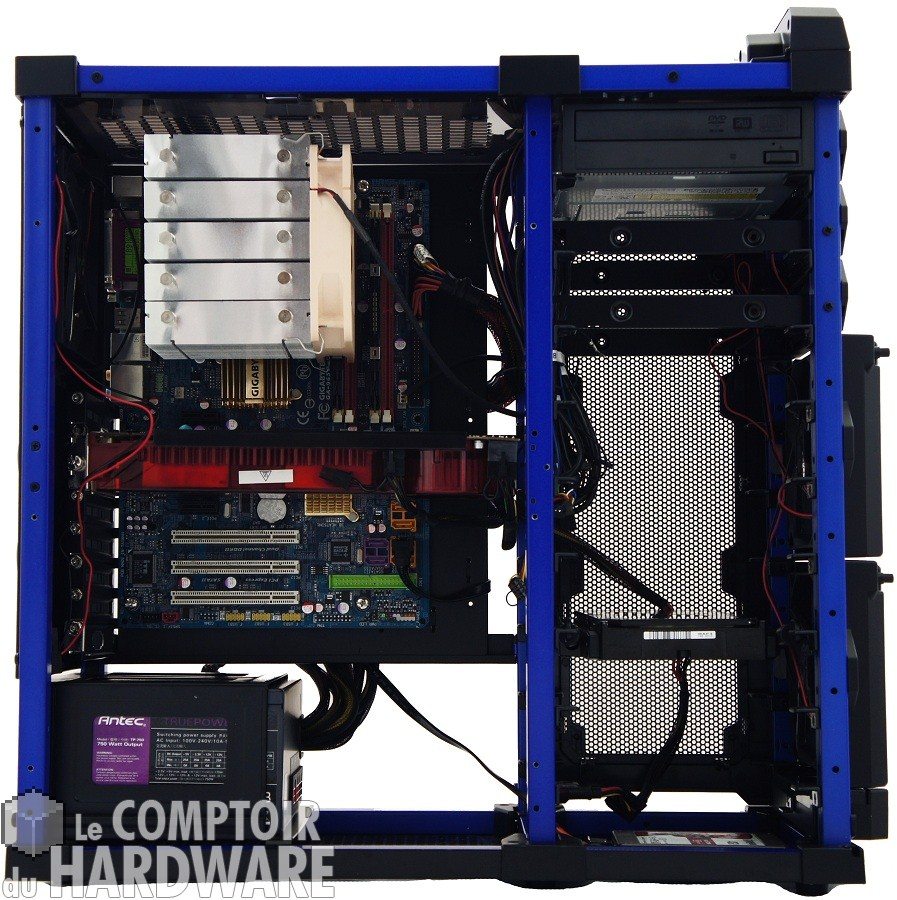

Les nappes SATA et IDE sont passées par le côté du plateau, puis ressortent dessous avant d'être branchées. Idem pour toute la connectique du boitier (Power, Reset, Power_led...). Pour l'agencement de la prise EPS 12v, Antec n'a prévu ni passe-cloison, ni rallonge si l'alimentation est placée en bas comme dans notre cas. Nous l'avons tout simplement fait passer entre le plateau et la carte mère pour ne pas avoir ce câble en plein milieu. La rallonge USB 3.0 pour le connecteur en façade est passée en dessous de la carte mère et vient se loger dans le bracket prévu à cet effet. Il est ensuite raccordé à l'un des ports du backpanel. Il faut ensuite s'occuper des cinq ventilateurs... et leurs prises molex ! Afin de faire un peu d'ordre dans tout ce fatras, Antec a placé trois serres-câble à l'arrière du plateau de la carte mère. Les connecteurs non utilisés sont placés à cet endroit pour gêner le moins possible l'écoulement de l'air. Voilà notre configuration terminée

Cet aspect aurait certainement pu être nettement amélioré en utilisant des montants d'ossature en aluminium rigide, creux à l'intérieur pour permettre le passage de câbles, et ce avec les rallonges nécessaires. Dans le même esprit, l'on pourrait imaginer des connecteurs 3 ou 4 pins pour les ventilateurs intelligemment disposés le long de certains montants, avec des sorties de câbles stratégiquement étudiées pour coller avec les emplacements les plus courants côté carte mère. Cela aurait à notre sens davantage collé avec le design de l'ensemble alors que là, il vous faudra prendre le temps de bien faire les choses pour avoir un résultat convenable. Peut-être dans une version 2 ...?
