• Manipulations communes

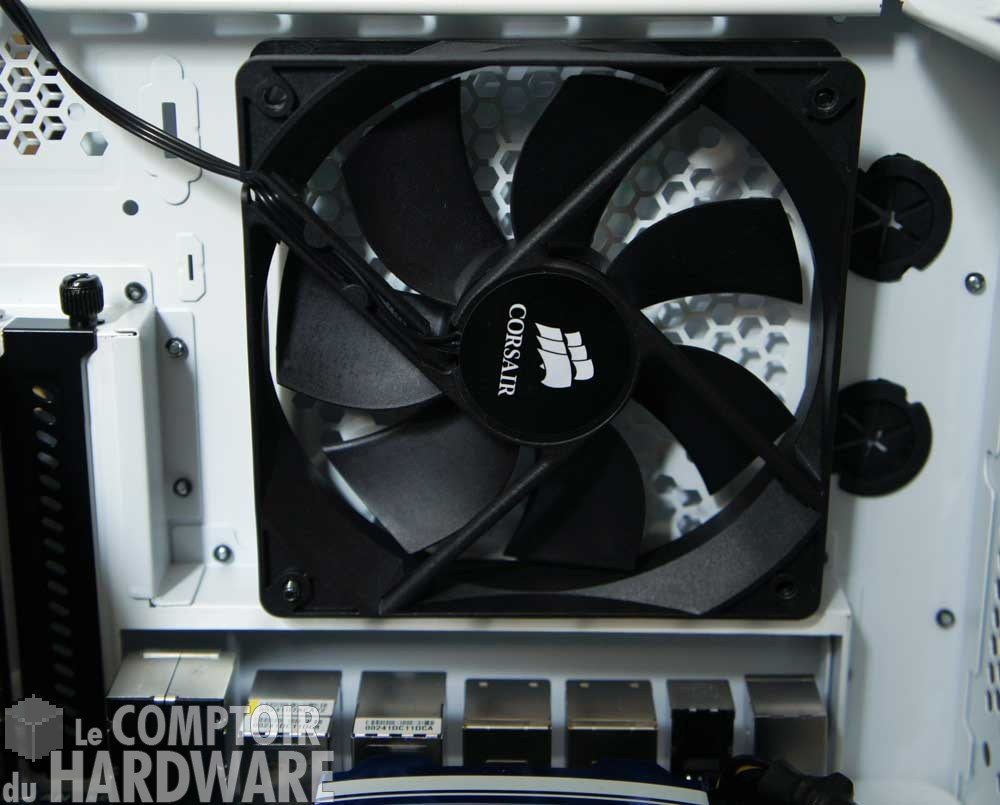

Afin de ne pas trop nous arracher les cheveux, et ainsi de ne pas terminer comme Thibault ou Pascal, nous commençons par la mise en place du radiateur sur le boitier. Il est possible de le placer sur l'arrière ou sur le haut, en utilisant un emplacement de 120mm réservé aux ventilateurs. L'installation se fait de façon similaire aux autres kits déjà présentés, en positionnant le premier ventilateur contre le châssis.



h80 installation ventilateur [cliquer pour agrandir] h80 montage boitier [cliquer pour agrandir]

On clique aussi ici!

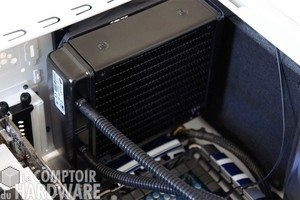

Nous venons positionner ensuite le radiateur contre le ventilateur puis nous fixons le tout à l'aide des longues vis livrées en les insérant depuis l'extérieur. Le H80 est livré avec deux ventilateurs. Le radiateur perdant un peu d'épaisseur, il est possible ici de placer le second ventilateur à l'intérieur sans risque d'être trop gêné lors de la fixation du waterblock. Cette étape est laissée à votre appréciation.



• Montage sur plateformes AMD



corsair h80 - fixation amd [cliquer pour agrandir]h80 - fixation amd [cliquer pour agrandir]

Fixation AMD

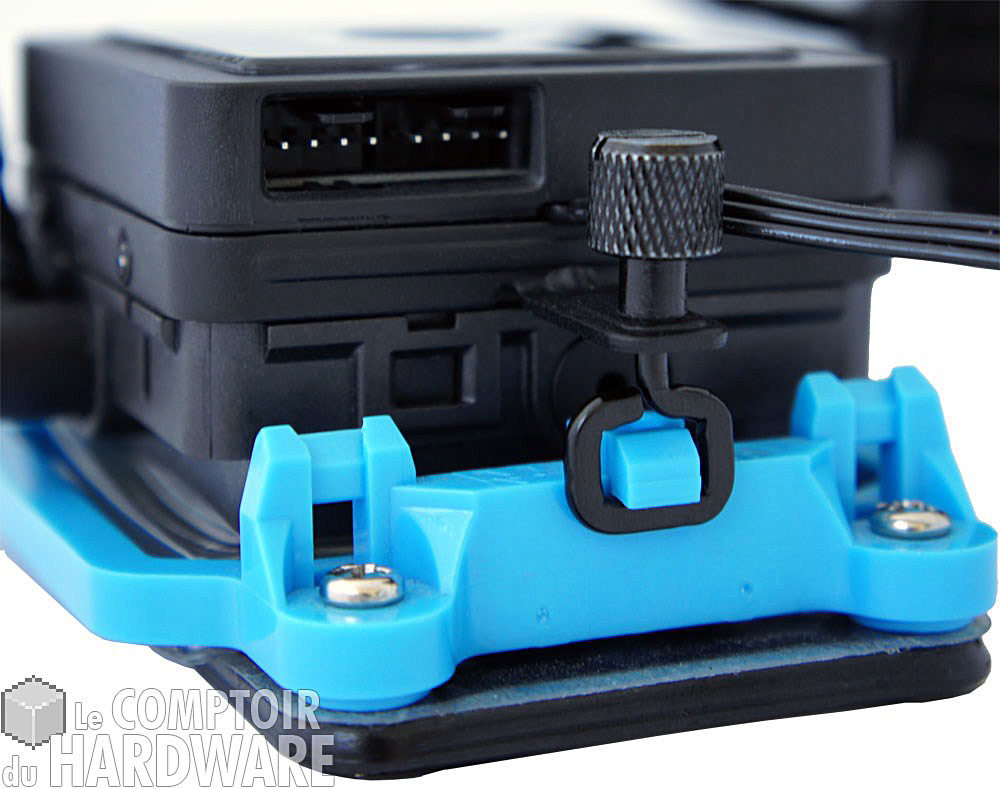

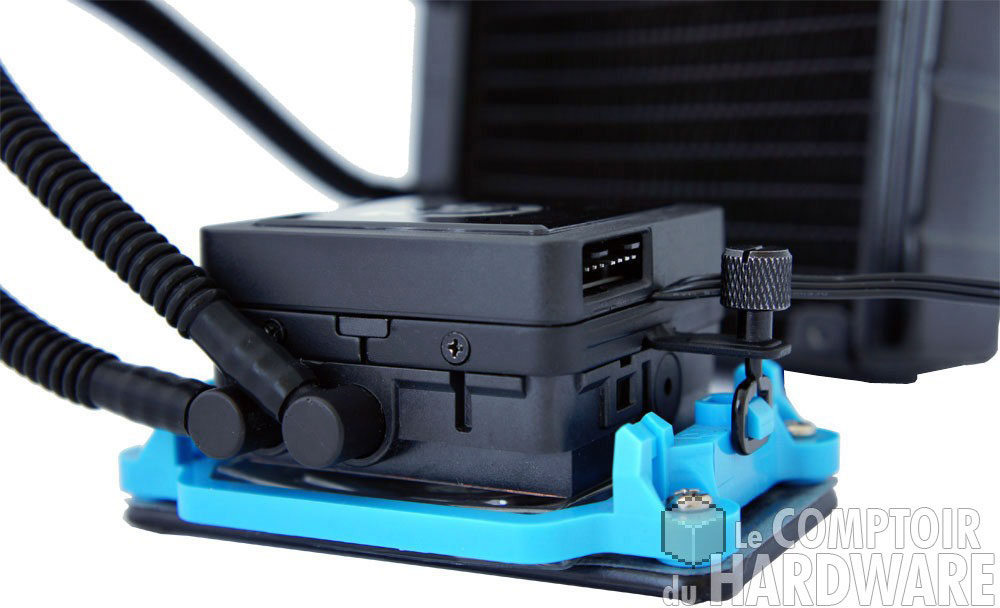

Le système de fixation sur plateforme AMD est assez simple à mettre en oeuvre et plutôt ingénieux puisqu'il s'appuie sur le support d'origine. Il se compose d'un kit de rétention à deux points et de deux crochets qui serviront à verrouiller l'ensemble au socket. La mise en oeuvre est relativement simple : il faut au préalable installer sur le waterblock le kit de rétention. Une fois en place, nous insérons les crochets de part et d'autre et nous les maintenons en position à l'aide de deux vis à main. Inutile de serrer à ce stade puisqu'il faut conserver du jeu pour pouvoir positionner sans problème le waterblock. Une fois ces deux étapes terminées, installez le bloc sur le processeur. Les deux crochets viennent en prise avec les encoches qui servent habituellement à fixer le ventirad d'origine (et certains autres modèles bien sûr). Lorsque les deux crochets sont en place, il ne reste plus qu'à serrer à fond.



• Montage sur plateformes Intel

Le kit de fixation Intel est pour sa part composé d'une backplate dont les entraxes coulissent pour s'adapter à la plateforme de destination, de quatre entretoises à double pas de vis et de quatre vis à main. Bien que constitué de plus d'éléments, ce kit n'en est pas plus difficile à mettre en place; le système de rétention pour plateforme Intel est d'ailleurs pré monté d'origine sur le H80.



backplate corsair h80 [cliquer pour agrandir]montage corsair h80 [cliquer pour agrandir]

Là aussi on peut cliquer

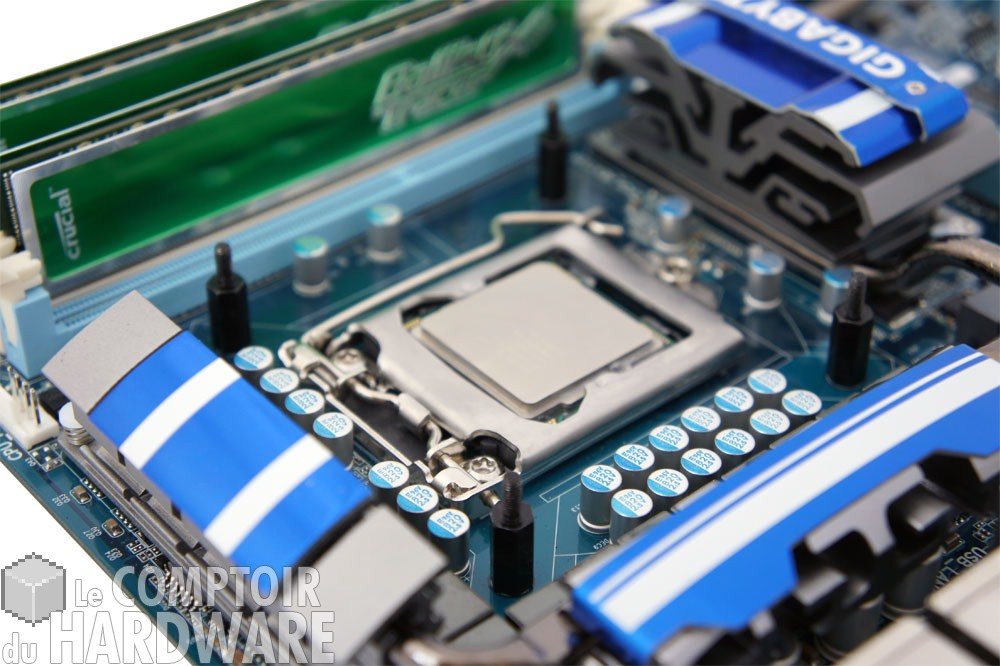

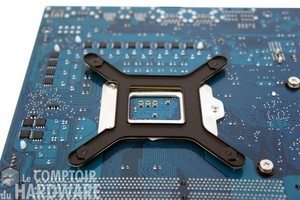

La première étape consiste à mettre en place la backplate en veillant à bien positionner les entraxes. Un détrompeur est présent pour ne pas comprimer le processeur et le socket. Une fois en place, nous fixons la backplate à l'aide des entretoises qui serviront également de support pour le waterblock.



montage waterblock h80 [cliquer pour agrandir]corsair h80 [cliquer pour agrandir]

Pi là aussi

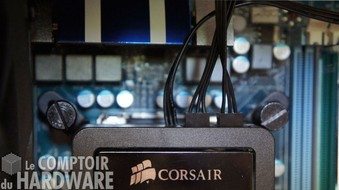

Les entretoises installées, il ne reste plus qu'à positionner le waterblock et fixer le tout à l'aide des vis à main. Terminez le monrtage en connectant les deux ventilateurs sur la pompes et le H80 est prêt à démarrer.
