• Sapphire RX 470 OC

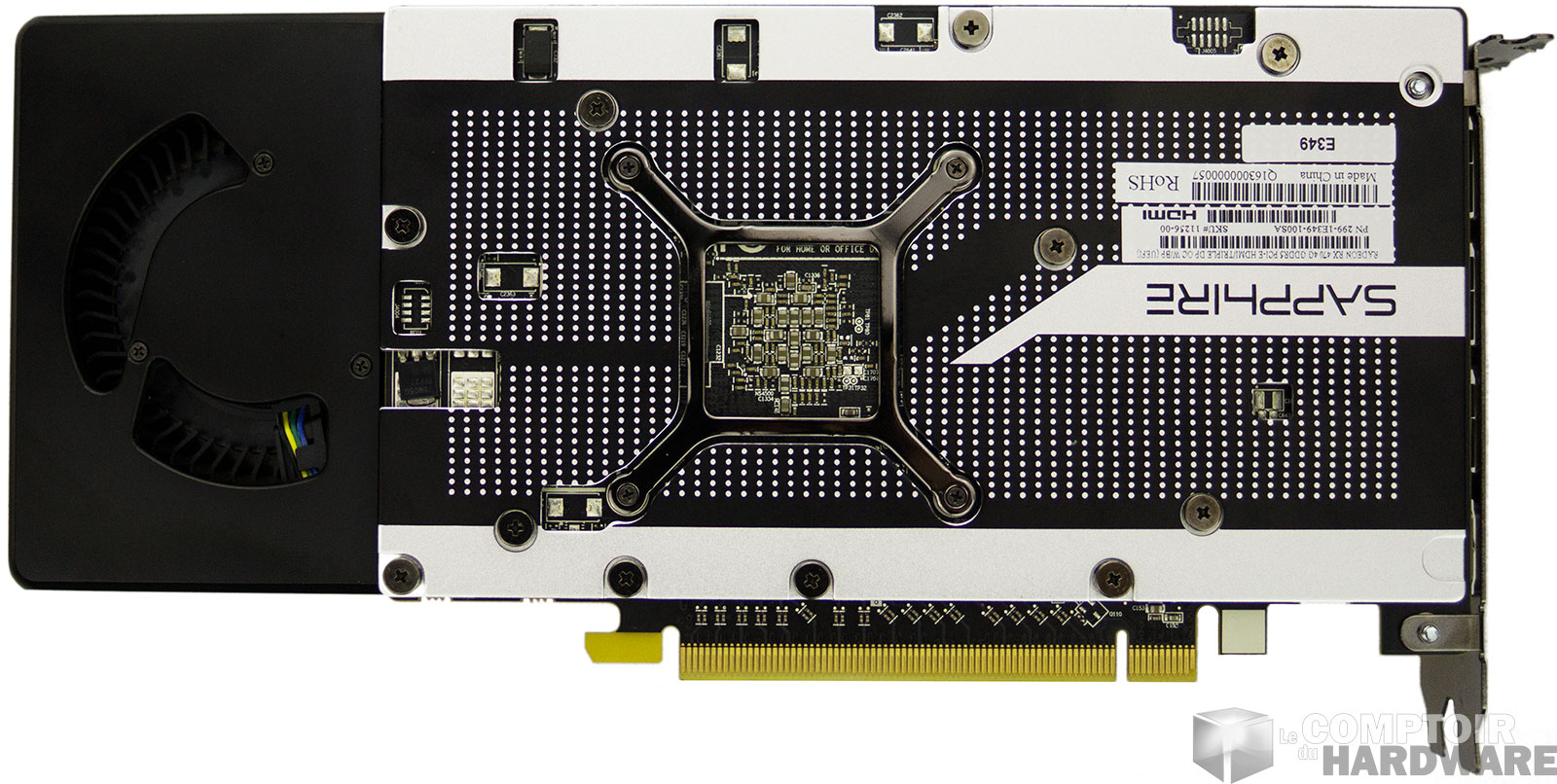

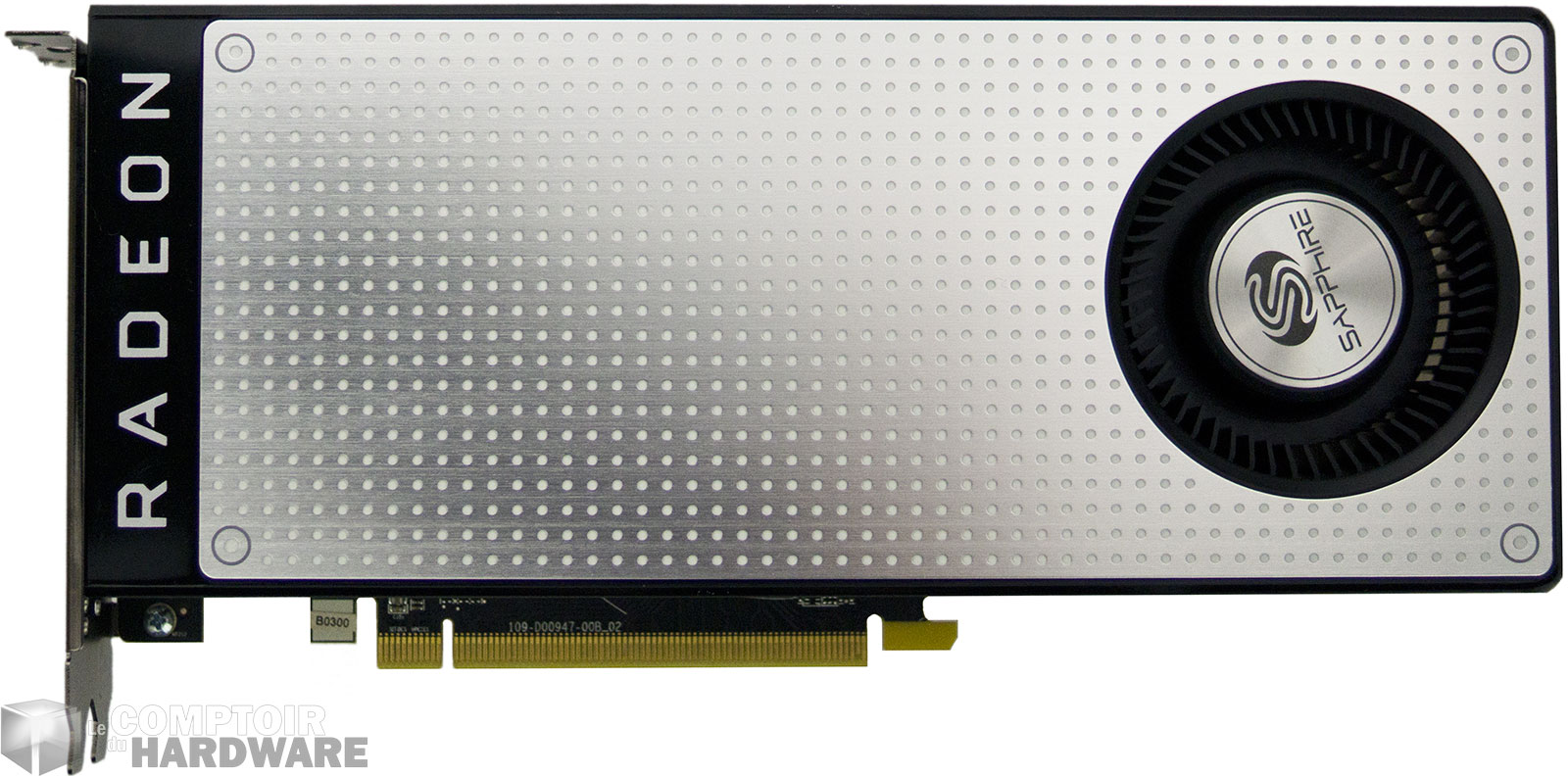

AMD nous a fait parvenir pour ce test une RX 470 commercialisée par Sapphire et reprenant le design de référence introduit sur la RX 480. Deux points notables toutefois : la carte est overclockée par défaut et elle dispose d'une personnalisation visuelle avec une face avant recouverte par une plaque disposant d'une fine couche d'aluminium et une backplate. L'esthétique est donc similaire, mais ces petites touches apportent un petit côté "plus haut de gamme". On retrouve en bout de carte la turbine de 6 cm de diamètre qui s'appuie sur le berceau métallique prolongeant le PCB. La longueur totale de l'ensemble atteint 24,3 cm pour 737 g (l'embonpoint par rapport à la 480 s'expliquant par les petits "ajouts") et un encombrement de 2 slots. L'avantage d'un tel design est de profiter d'un PCB court (17,8 cm) réduisant les coûts, tout en proposant un refroidisseur capable d'expulser une très grande partie de l'air chaud à l'extérieur du boîtier.



Sapphire RX 470 OC face avant [cliquer pour agrandir]Sapphire RX 470 OC face arrière [cliquer pour agrandir]

Sapphire RX 470 OC - Cliquer pour agrandir



L'alimentation électrique est assurée par un seul et unique connecteur à 6 pins positionné sur la tranche, solution qui autorise normalement une consommation maximale de 150W (75W par le port PCIe et 75W par le connecteur). La consommation "max. typique" de la carte est de 120 W selon AMD, 130 selon nos mesures, il n'y a donc théoriquement pas de problèmes à craindre au niveau de la répartition des charges entre PCIe et connecteurs 6-pins, comme ce fut le cas pour la RX 480 de référence. Une marge, certes limitée, est même disponible pour l'overcloking. A noter que les vis de fixation de la backplate sont saillantes (à l'image de la Fury de Sapphire), cela pourra donc éventuellement poser problème avec un port PCIe proche du Socket CPU et un gros dissipateur pour ce dernier.

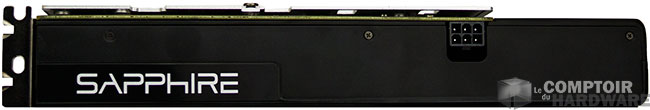

Sapphire RX 470 OC connecteur d'alimentation

Alimentation de la Sapphire RX 470 OC



Le panel est identique à la RX 480 : un HDMI 2.0b et 3 Display Port (jusqu'à 1.4 Ready) nécessaires pour profiter du HDR en 4K. Par contre et même si cette connectique commence à se faire ancienne, exit le DVI. L'intégralité du slot supérieur et une partie de l'inférieur sont découpées pour permettre l'extraction d'un flux d'air conséquent.



RADEON RX 480 connecteurs vidéo

Connecteurs vidéo



Le radiateur dédié au GPU est similaire à celui de la 480 donc toujours relativement simple puisqu'il s'agit d'un bloc d'aluminium disposant d'ailettes dans sa partie supérieure, mais sans l'insert en cuivre au centre pour le contact avec le die de P10 cette fois, il sera donc légèrement moins efficace. Il est par contre toujours nécessaire d'apposer une quantité importante de pâte thermique pour assurer un bon contact du fait du heatspreader ouvert (découvrant le die) sur le packaging du GPU. Les puces mémoires et les composants sensibles de l'étage d'alimentation sont en contact avec la "carcasse" du ventirad (faisant office de dissipateur) par le biais de pads thermiques.

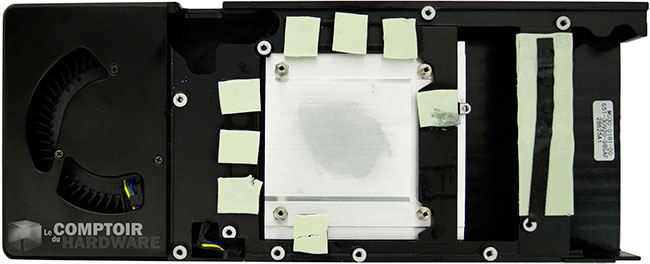

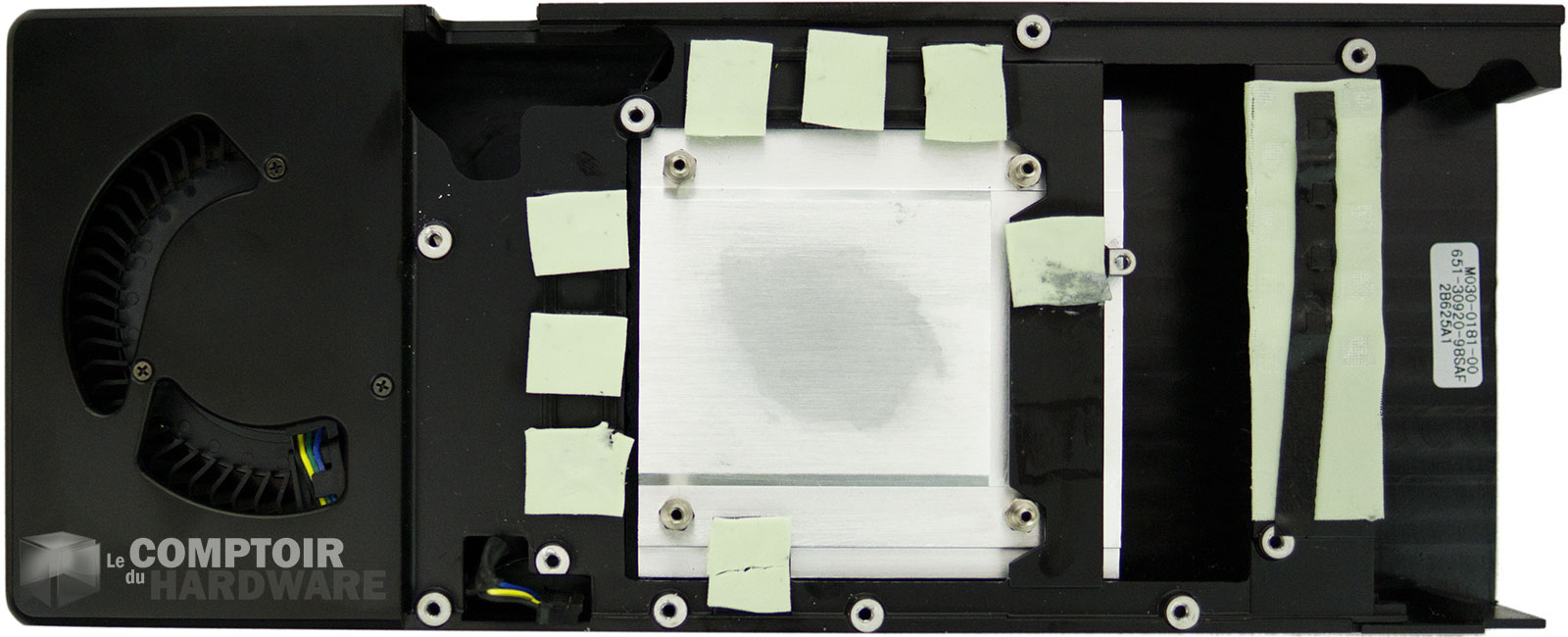

Sapphire RX 470 OC refroidisseur [cliquer pour agrandir]

Le refroidisseur - Cliquer pour agrandir

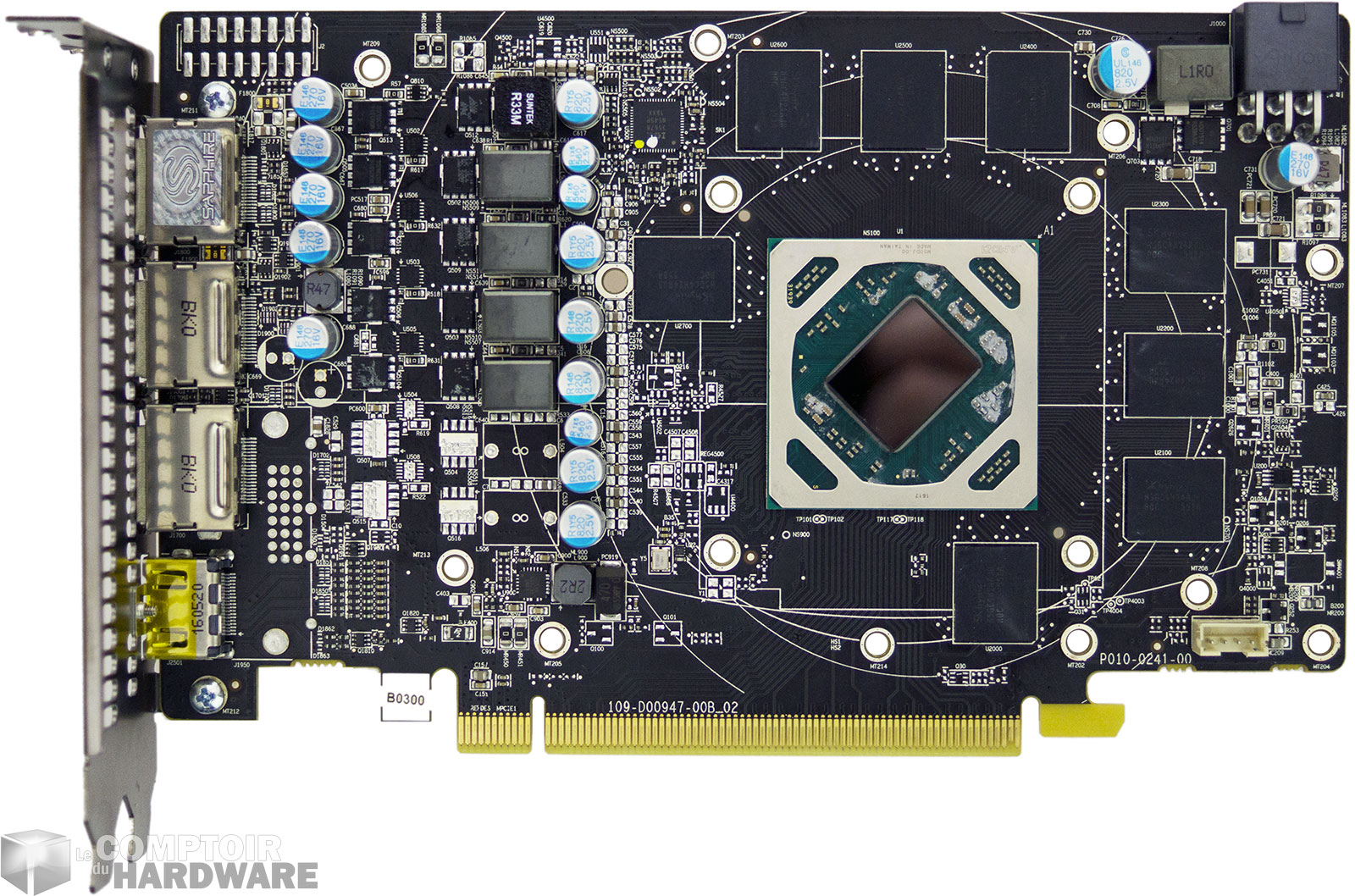

Le ventirad retiré, le PCB très court se dévoile. Pas de surprise, il est identique à celui de la 480 de référence à l'étage d'alimentation près. Le die de Polaris 10 utilise une orientation à 45° au sein de son packaging censé faciliter l'interconnexion. Il est entouré par 8 puces mémoire de 512 Mo, quant à l'étage d'alimentation, il est déporté du côté des slots de fixation. Notons qu'à l'arrière du PCB, un pad thermique est appliqué au dos des éléments de puissances pour participer à la dissipation via la backplate.

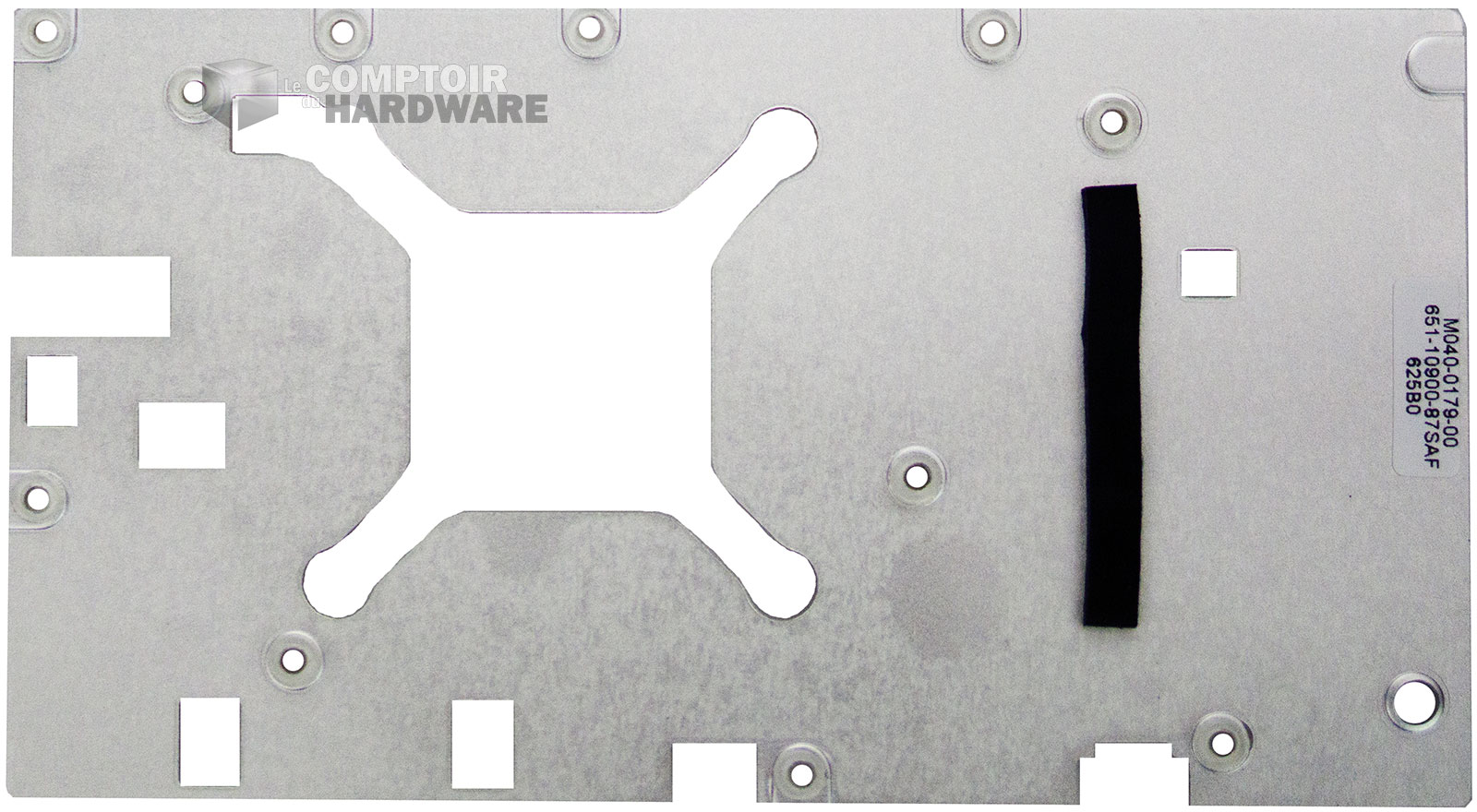

Sapphire RX 470 OC PCB [cliquer pour agrandir]Sapphire RX 470 OC backplate [cliquer pour agrandir]

Le PCB et la backplate de la Sapphire RX 470 OC - Cliquer pour agrandir



Les puces mémoires sont d'origine Hynix et certifiées à 6 Gb/s, Sapphire procède donc à un overclocking d'usine de ces dernières pour passer de 1500 MHz à 1750 MHz, à voir s'il en est de même pour les autres constructeurs ou s'ils utiliseront des puces à 7 Gb/s pour cadencer la mémoire à 1650 MHz... Ceci dit, nous n'avons pas noté de problèmes particuliers et même réussi à overclocker un peu la mémoire, comme quoi ! Le GPU reprend le packaging traditionnel des rouges pour cette gamme. Enfin, la RX 470 de Sapphire dispose d'un étage d'alimentation à 4 phases pour le GPU soit deux de moins que la 480 de référence du fait de la réduction de l'enveloppe thermique allouée.

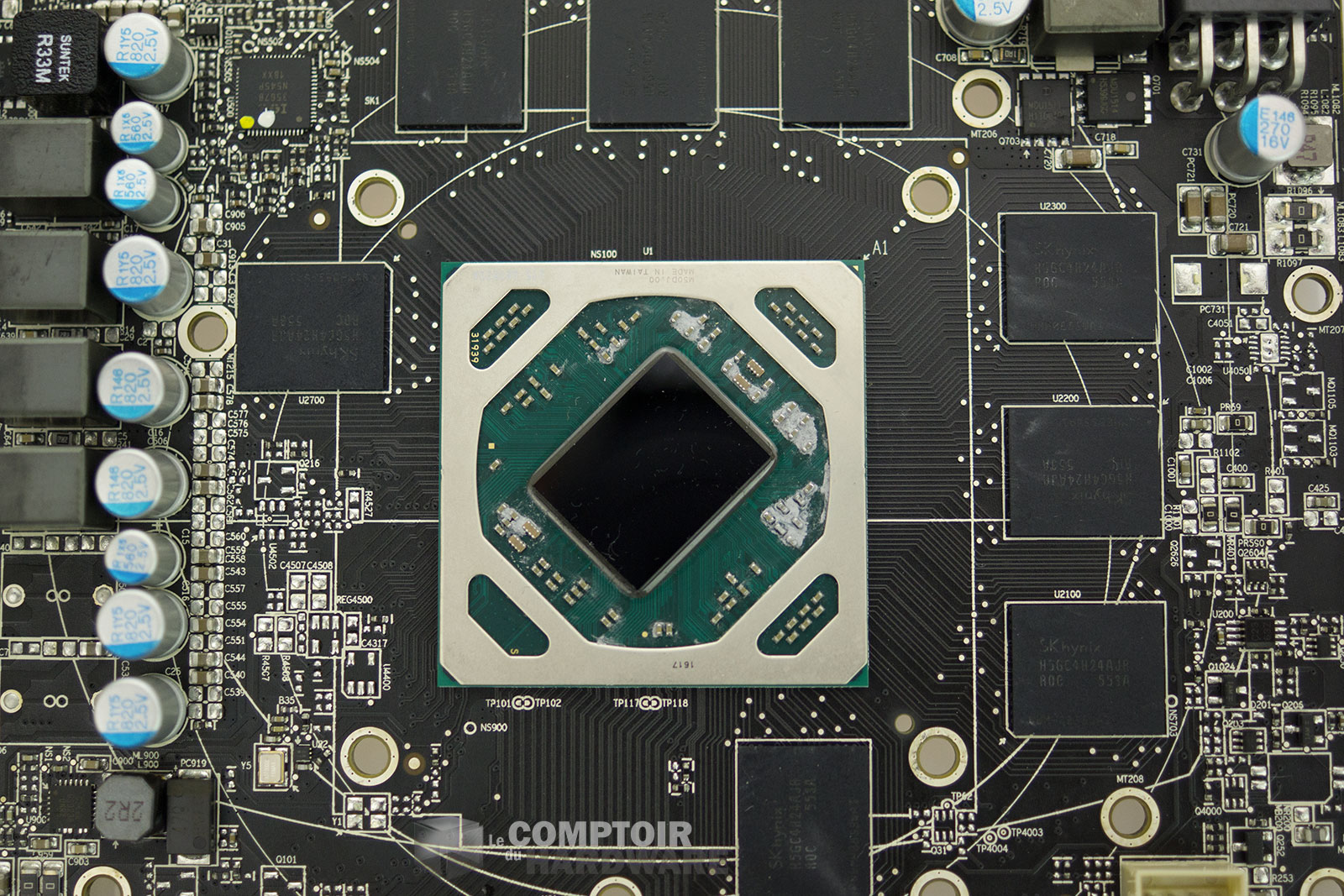

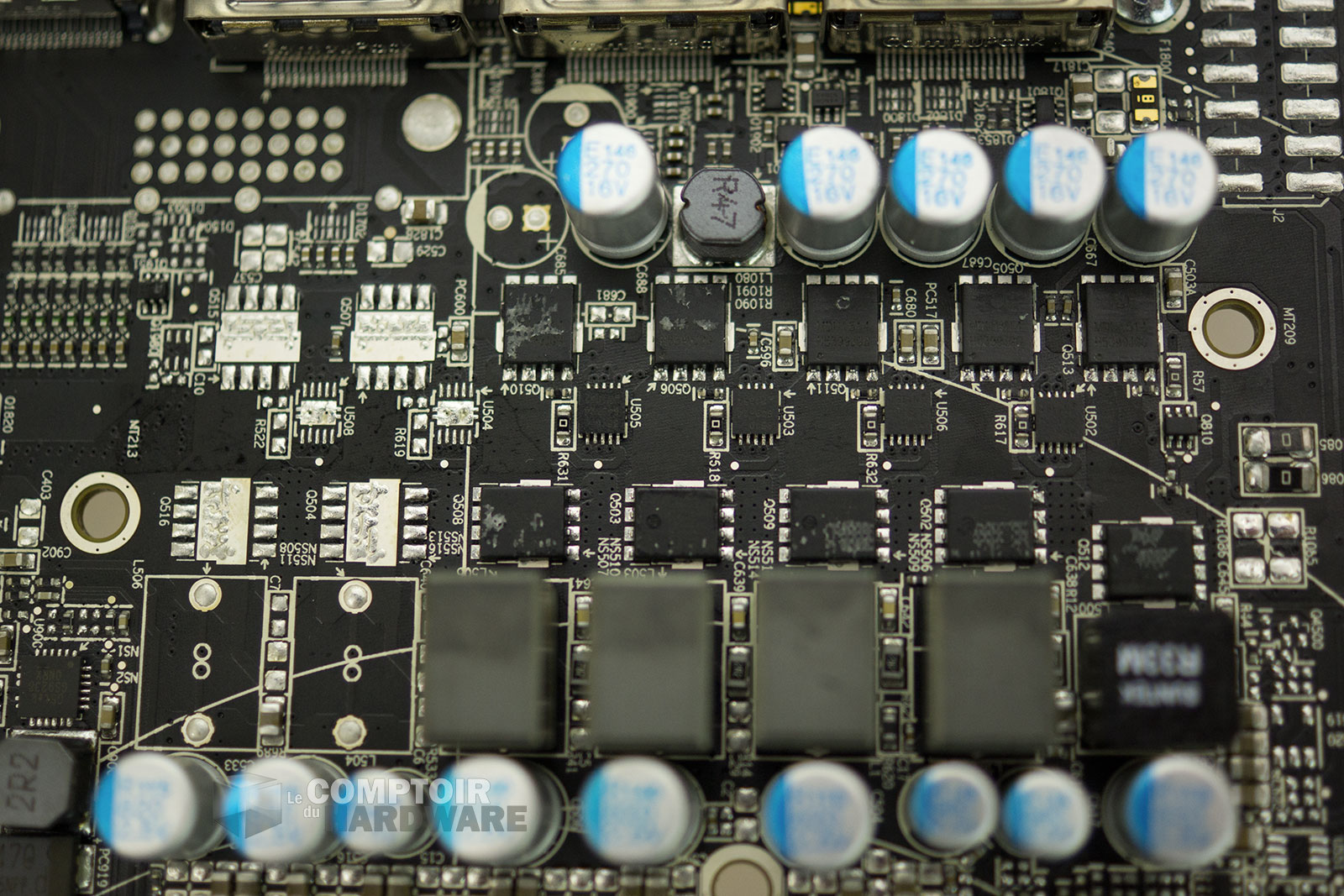

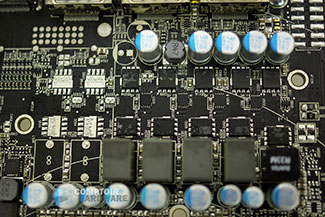

Sapphire RX 470 OC : GPU et mémoire [cliquer pour agrandir]Sapphire RX 470 OC : Étage d'alimentation [cliquer pour agrandir]

GPU, GDDR5 et étage d'alimentation de la Sapphire RX 470 OC - Cliquer pour agrandir

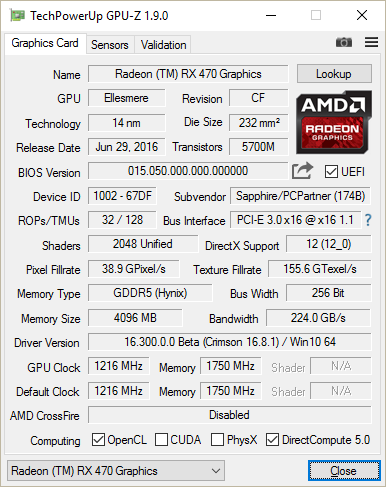

Poursuivons la description de notre carte au travers de GPU-Z : la Sapphire RX 470 OC utilise donc d'une puce comprenant 2048 unités de calcul et 128 TMU et 32 ROP. Du côté des fréquences GPU, ce dernier mouline à 1216 MHz en boost (+10 MHz par rapport aux spécifications d'AMD soit moins d'1%) et 926 pour sa fréquence de base. Cette dernière est normalement la valeur la plus basse que la puce pourra prendre en charge, hors surchauffe bien évidemment. Côté mémoire, Sapphire a été plus loin en proposant par défaut un overclocking de 100 MHz à 1750 MHz, en lieu et place des 1650 MHz prévus officiellement des 4 Go adressés en 256-bit, ce qui correspond à une hausse de 6% .



GPU-Z Sapphire RX 470 OC : fréquences et caractéristiques

GPU-Z de la Sapphire RX 470 OC

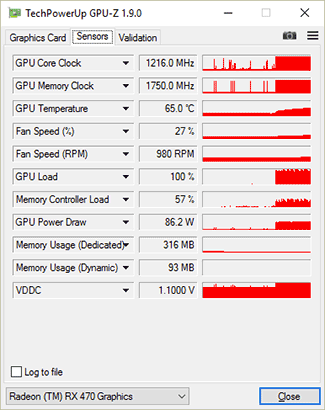

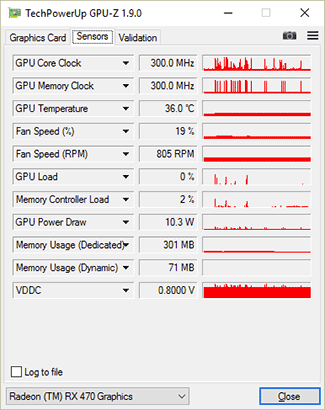

Au repos, la fréquence GPU est identique à celle des précédentes RADEON soit 300 MHz. Pour la mémoire, on trouve également 300 MHz à l'instar de sa grande sœur. En charge 3D cette fois, contrairement aux GeFORCE qui ajoutent ici une variabilité selon la "qualité" de la puce (et donc de la chance de l'acquéreur), la fréquence maximale sera toujours la même pour toutes les RX 470 respectant les fréquences de référence (donc pas celle testée ce jour !), soit 1206 MHz, hors limites de consommation ou température atteintes.



GPU-Z Sapphire RX 470 OC : fréquences au reposGPU-Z Sapphire RX 470 OC : fréquences en charge

Fréquences au repos et en charge



C'est tout pour la nouvelle star des rouges et noir, voyons page suivante le protocole de test.
