Test • Fractal Design Define R4

• L'intérieur

Les deux panneaux latéraux

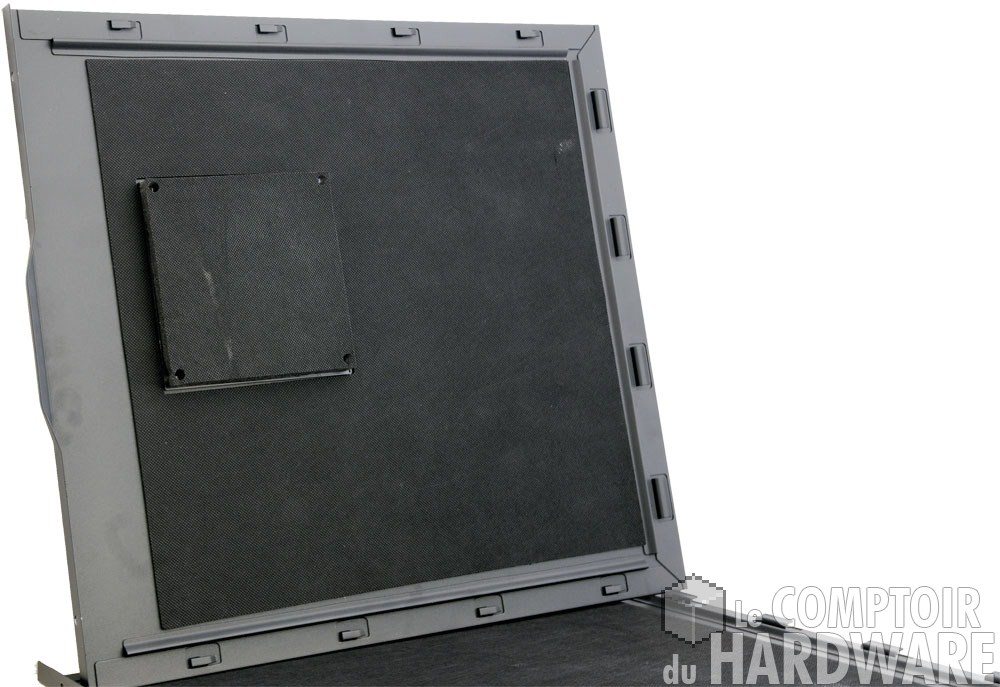

Pour libérer les lourdes portes latérales, il suffit de retirer les quatre vis à main qui les retiennent. Nous pouvons ainsi apprécier le traitement antibruit réalisé sur chacune d'elle. Un matériau haute densité à base de bitume recouvre l'intérieur de chaque panneau, et un ModuVent prend place sur la grille de ventilateur de l'accès gauche.

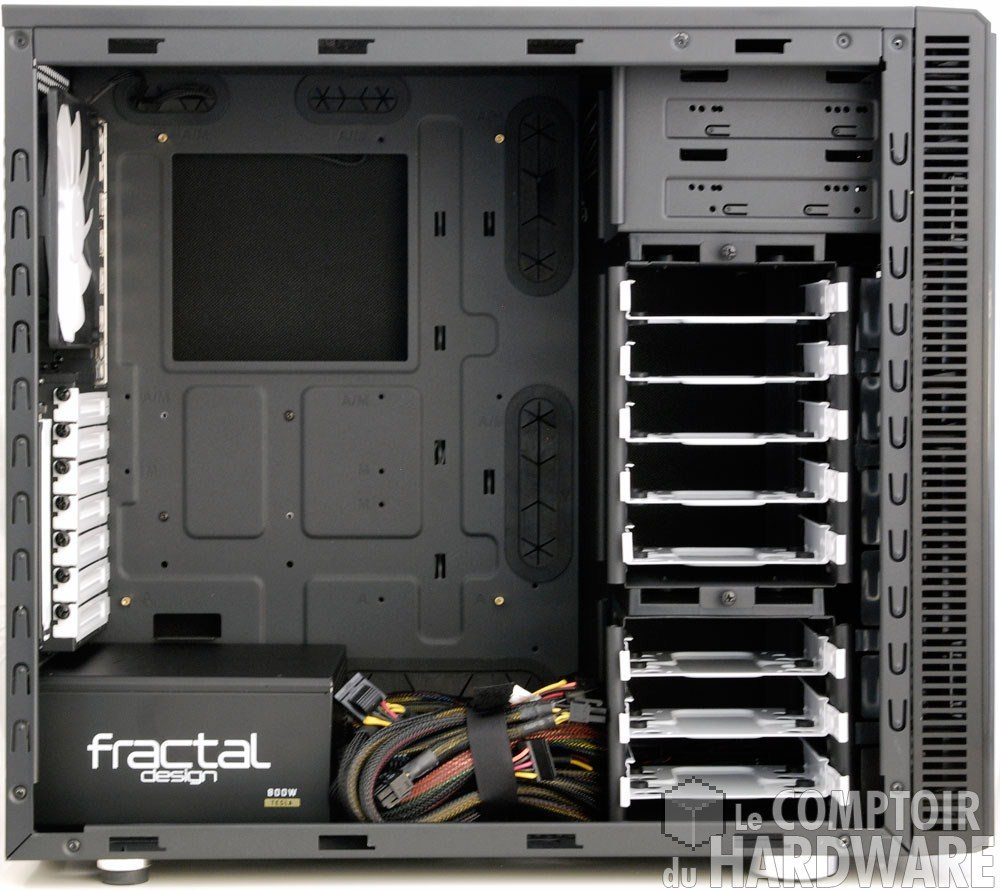

Vues intérieures avec en spécial Guest une Tesla R2 800W (alim non-incluse)

Le châssis, commun à l'Arc Midi Tower, dispose, comme nous l'avons vu, de deux baies 5,25" placées en haut à droite. Juste en dessous se trouve une cage amovible et orientable, qui peut accueillir jusqu'à cinq unités de stockage de 3,5" ou 2,5" à placer sur des racks individuels. Petite différence, cette cage possédait 4 emplacements sur l'Arc Midi Tower par contre. Vous pourrez dorénavant installer un système multi-GPU plus gros sur ce modèle grâce à cette petite modification. Juste en dessous vous trouverez une cage fixe qui accueillera trois unités de stockage toujours dans les berceaux amovibles (4 sur l'Arc Midi Tower). Nous conservons donc les huit emplacements HDD/SSD sur le Define R4, disposés en 5+3.

L'emplacement de la carte mère peut accueillir des modèles au format ATX, µATX ou Mini-ITX selon votre désir. Un large accès à la contre-plaque est découpé sur le panier. L'emplacement est entouré de cinq passes-cloison pour le rangement de câbles. Ces accès sont couverts par des protections en caoutchouc bien fixées.

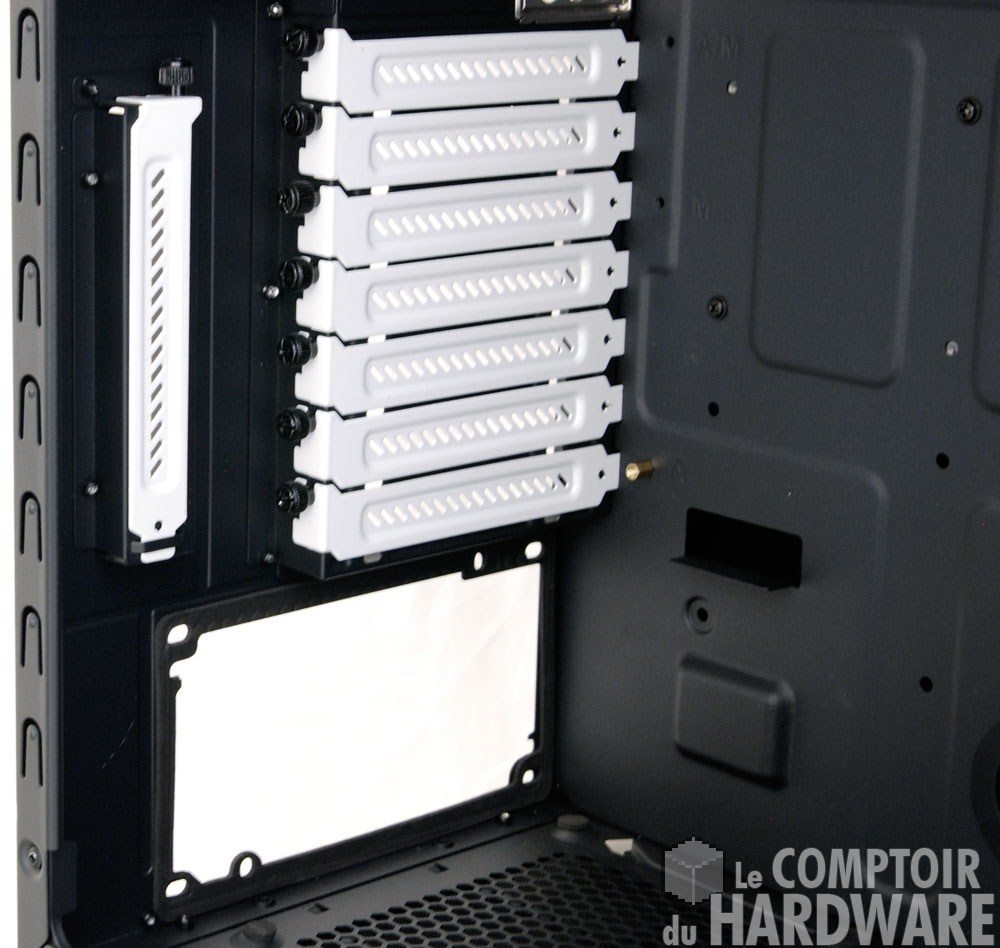

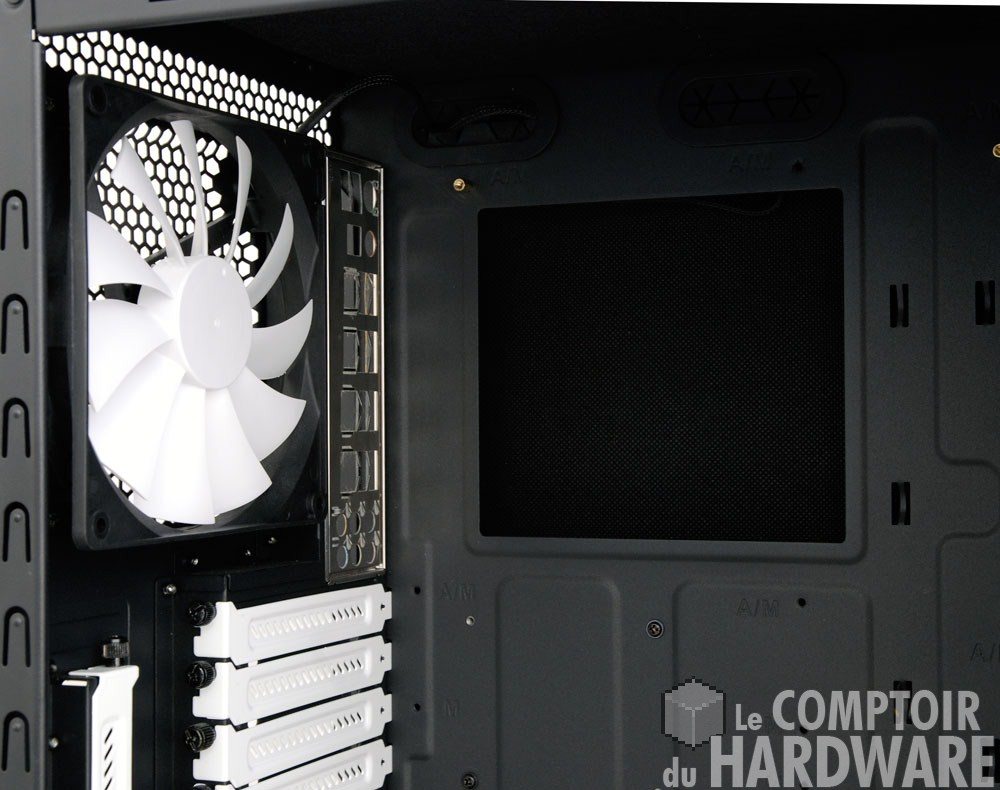

Détails de la partie arrière du châssis : Ventilateur, slots et emplacement d'alimentation

Les slots d'extension disposent de vis à main classique pour la mise en place des cartes filles. Juste au-dessus, nous pouvons voir le second Silent Series R2 de 140mm chargé d'expulser l'air chaud du boitier.

Le top est équipé de deux emplacements pour ventilateurs, compatibles 120/140mm. Ces deux emplacements sont occupés par des ModuVents, alors que le reste de sa surface ne bénéficie d'aucun traitement particulier si ce n'est la peinture soignée. Le fond du boitier pour sa part accueille le bloc d'alimentation sur des patins antivibrations. Ils sont faits de mousse et sont simplement collés sur les supports d'alimentation. Juste devant le bloc se trouve un emplacement pour ventilateur. Si à ce stade nos comptes sont bons, le Define R4 peut ingurgiter jusqu'à sept ventilateurs au total.

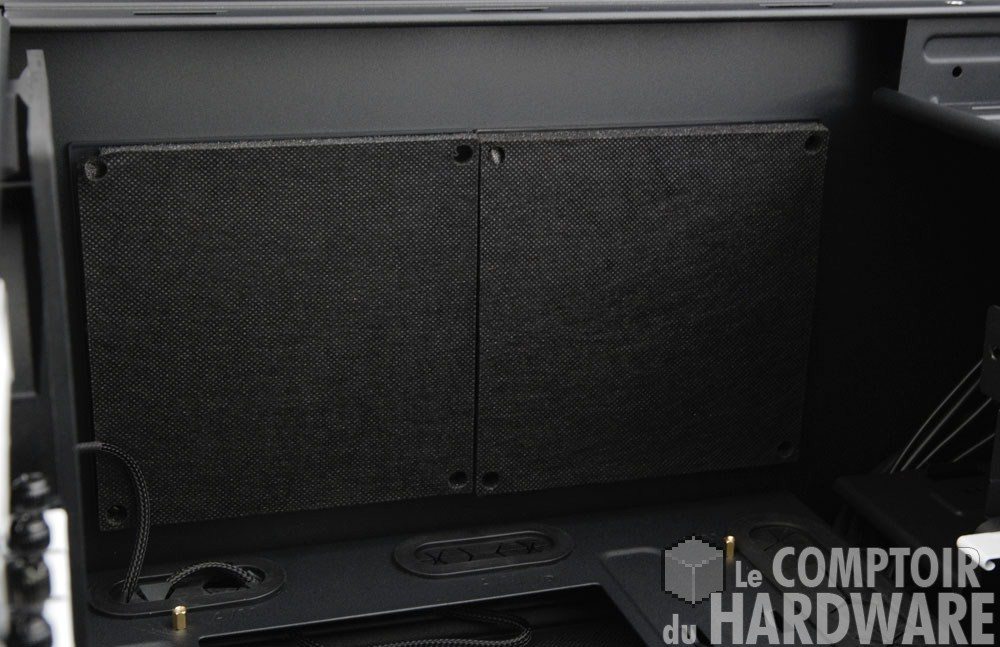

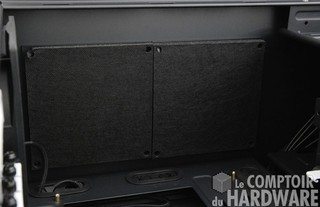

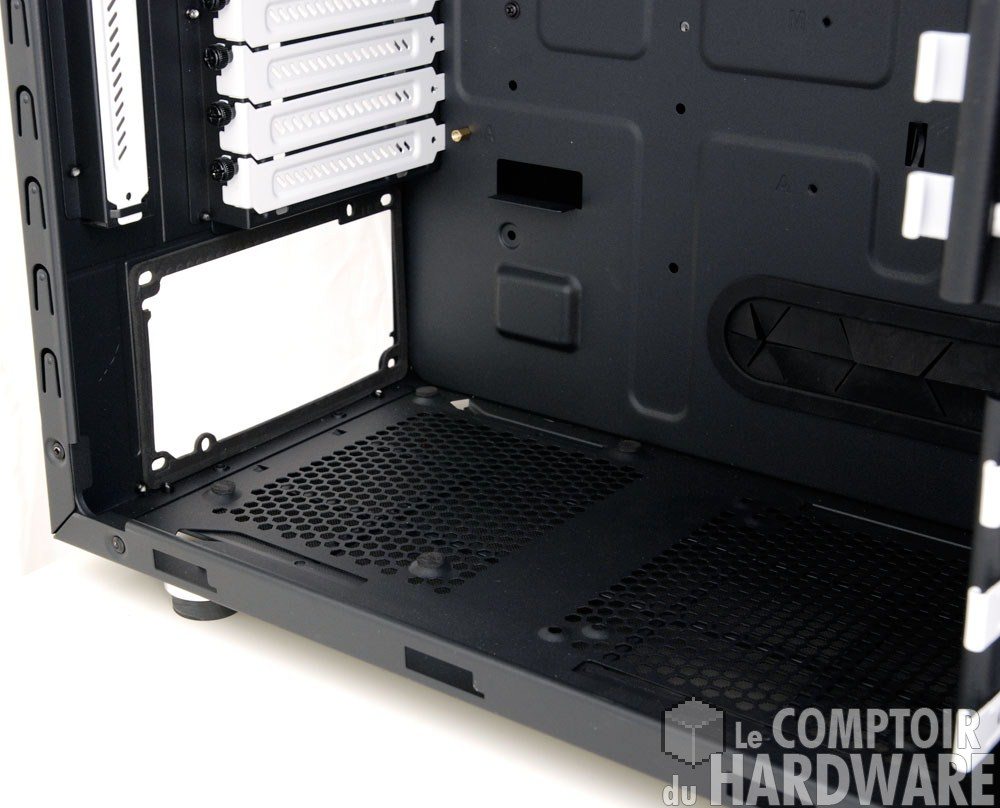

Le top et ses ModuVents. Le fond avec ses supports de bloc d'alimentation

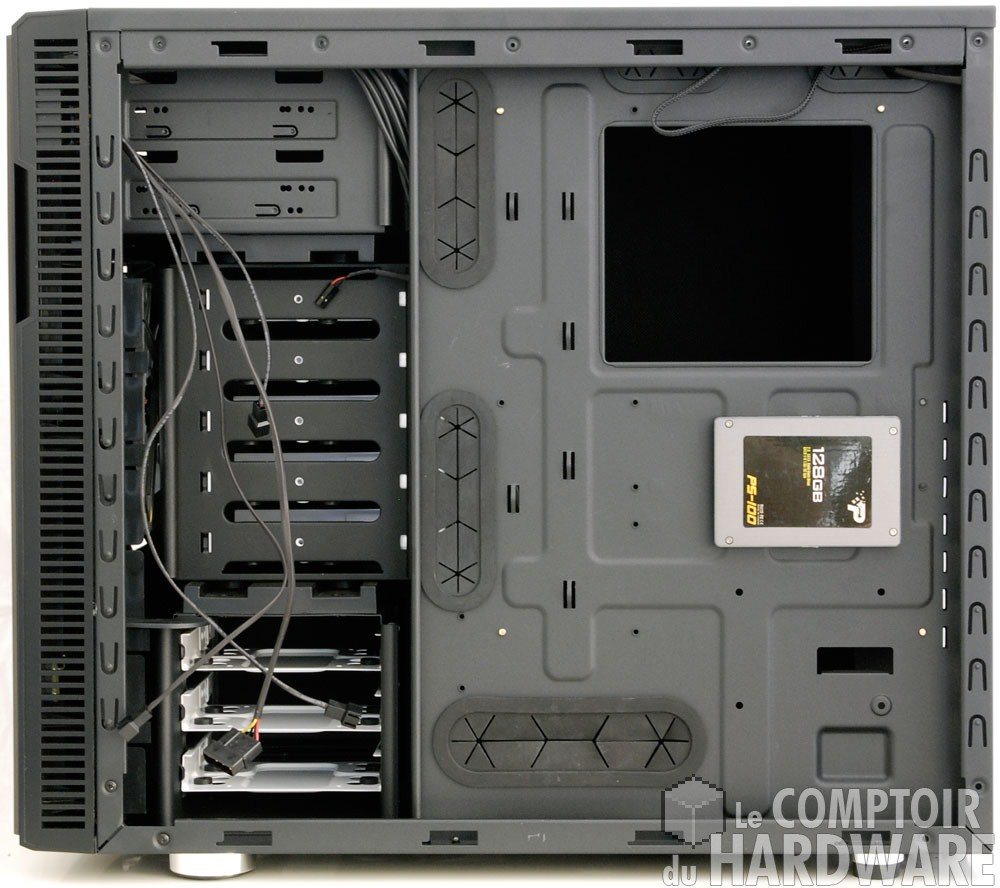

Juste derrière la carte mère, nous découvrons deux emplacements qui permettent la mise en place de SSD ou HDD de 2,5". Ces emplacements nécessitent par contre l'installation de l'unité avant la mise en place de la carte mère. Cela peut être problématique en cas de panne, mais ces emplacements sont surtout là pour pallier à la perte de la capacité de stockage si vous démontez la cage amovible. Descendant de l'Arc Midi Tower, le Define R4 hérite aussi du bel espace qu'offre ce boitier, autant pour l'accueil de configurations musclées que pour le rangement des câbles inutilisés.

430mm disponibles si vous enlevez la cage, 26mm d'espace pour le rangement des câbles

Comme vous le voyez, l'ensemble est recouvert d'une couche noire mate très bien réalisée et qui respire la qualité. Nous finissons sur cette note le tour d'horizon du Define R4. Il est temps de mettre en place la configuration de test.
