• L'extérieur

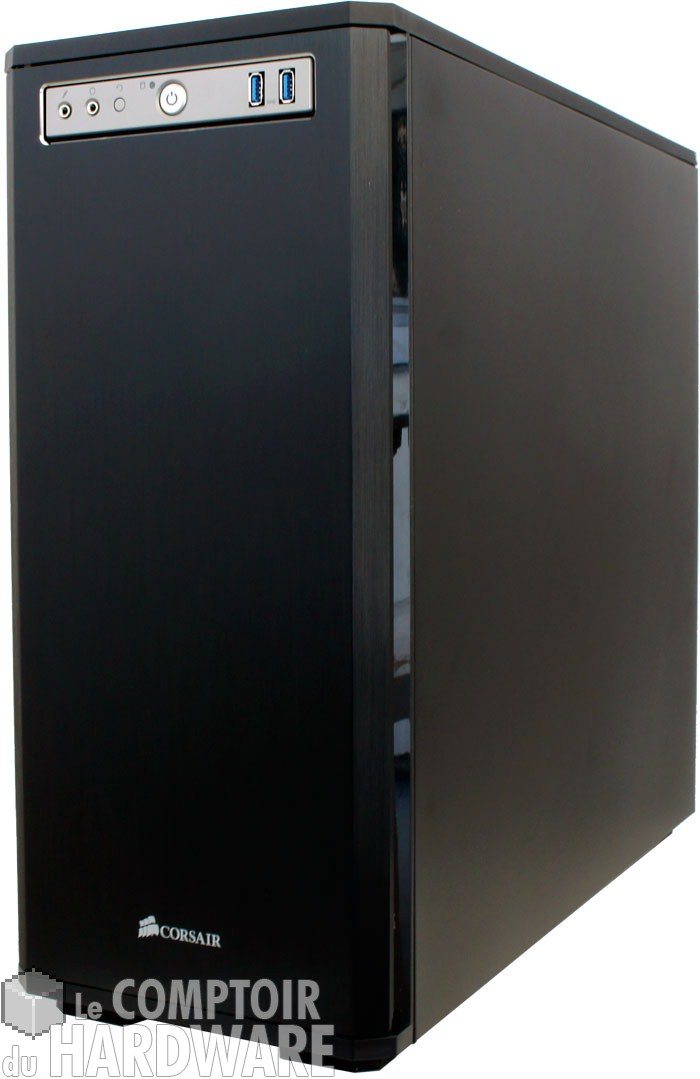

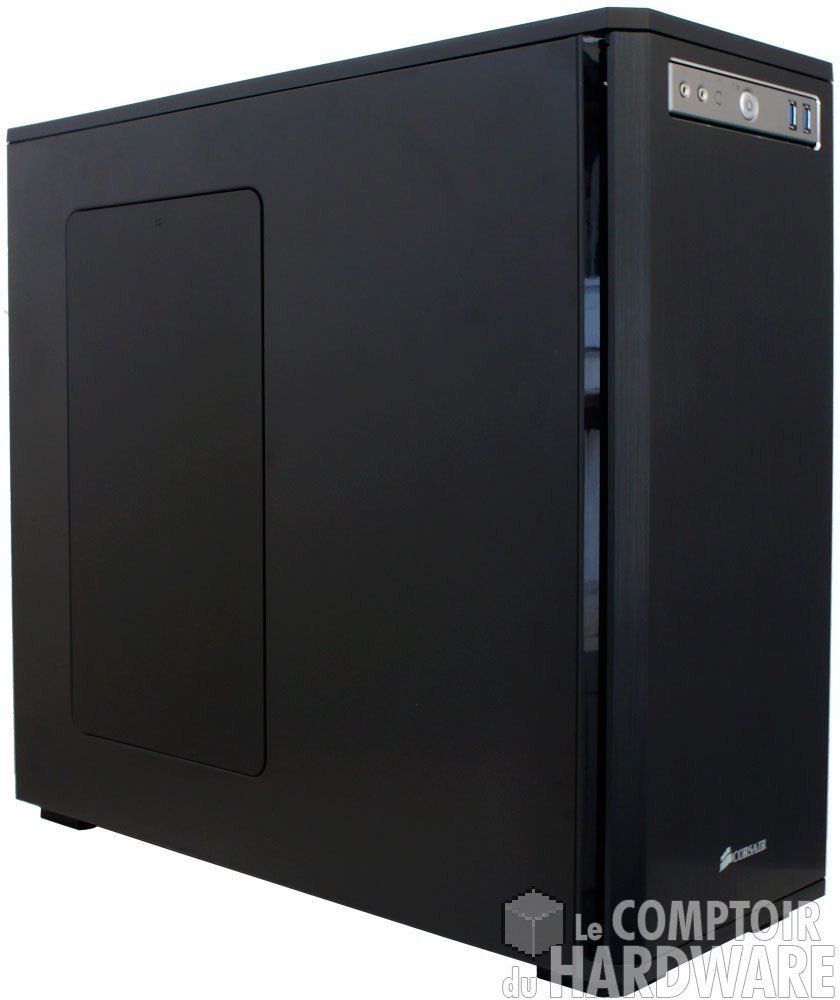

obsidian 550 - gauche [cliquer pour agrandir]Obsidian 550d prend la pose... [cliquer pour agrandir]

Petites vues - l'avant et les côtés



L'Obsidian 550D conserve cet aspect sobre commun aux boitiers de la gamme. Derrière la porte avant doublée de mousse acoustique pour limiter la propagation des bruits gênants se cachent les baies 5,25", au nombre de 4 sur ce modèle. Cette portière avant est plaquée alu brossé et peut s'ouvrir du côté qui vous plaira.

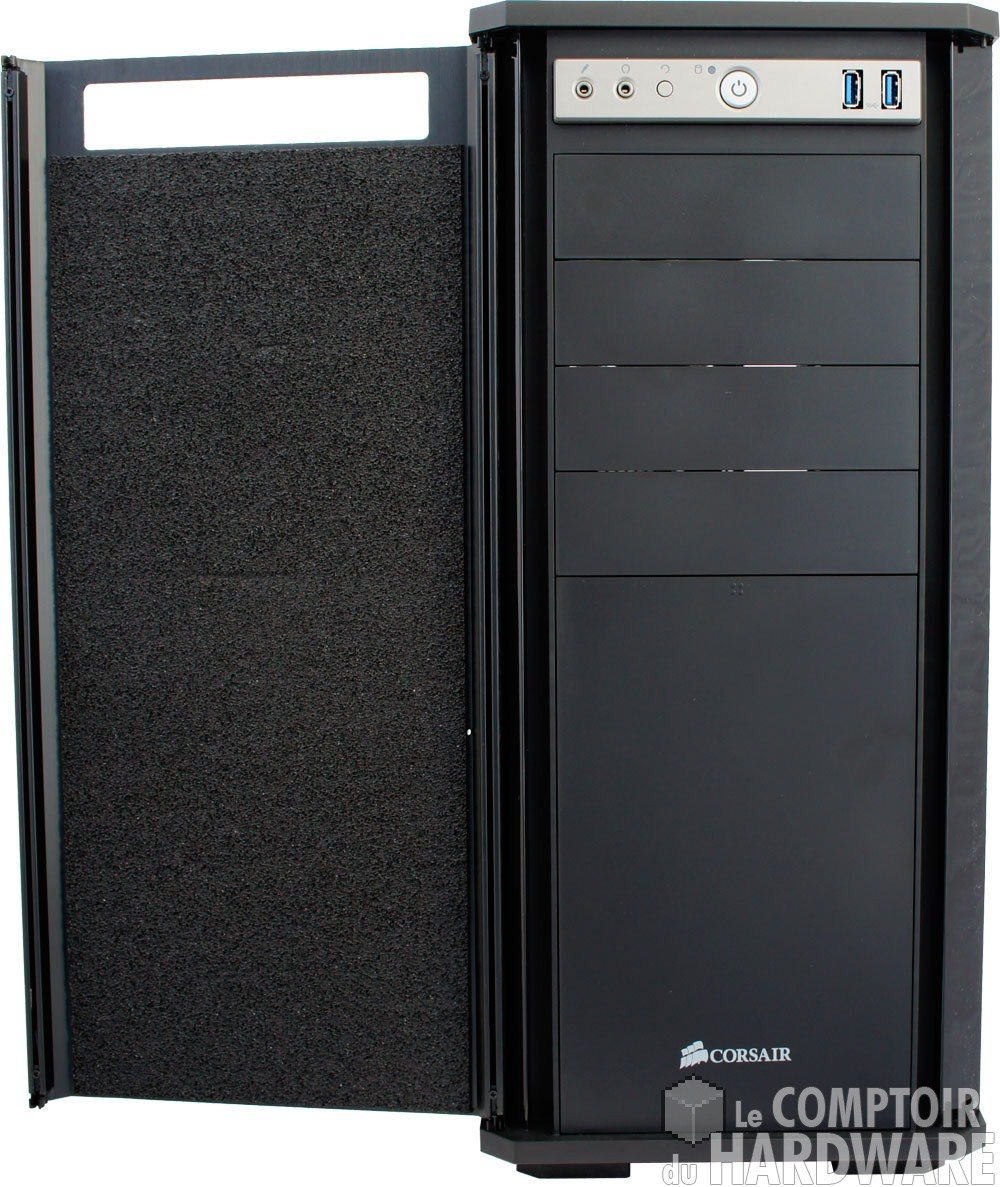

obsidian 550d - derrière la porte [cliquer pour agrandir]

Une fois la porte ouverte, vous avez accès aux baies frontales

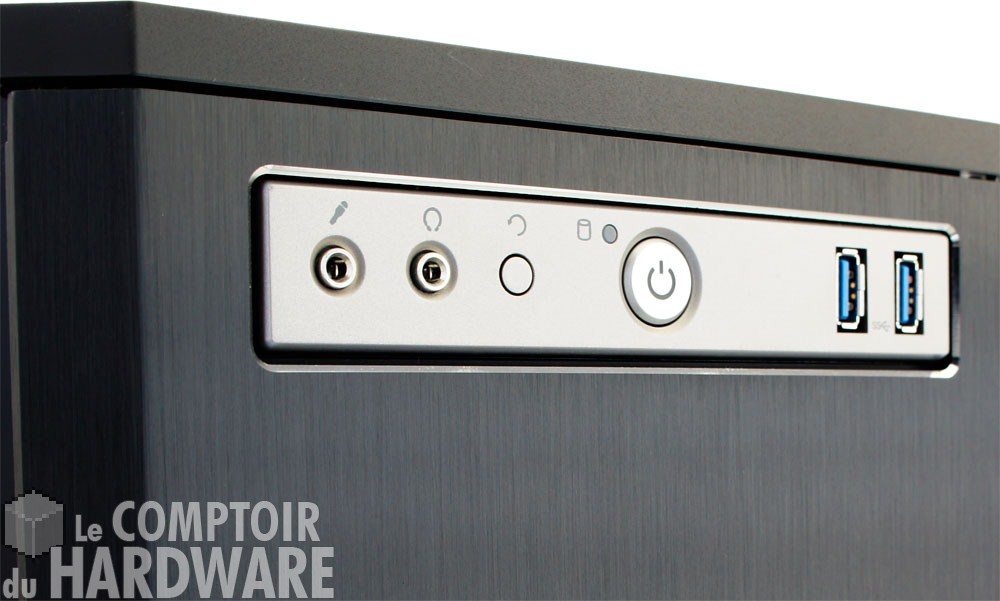

Juste au-dessus des baies, vous pouvez apercevoir le front panel recouvert d'aluminium et mettant à disposition le strict minimum, c'est à dire deux ports USB 3.0 et les connecteurs audio. What else? comme dirait l'autre... bien les boutons de mise sous tension et de remise à zéro, ainsi que les DEL d'activité.



ventilation avant - obsidian 550d [cliquer pour agrandir]obsidian 550d - front panel [cliquer pour agrandir]

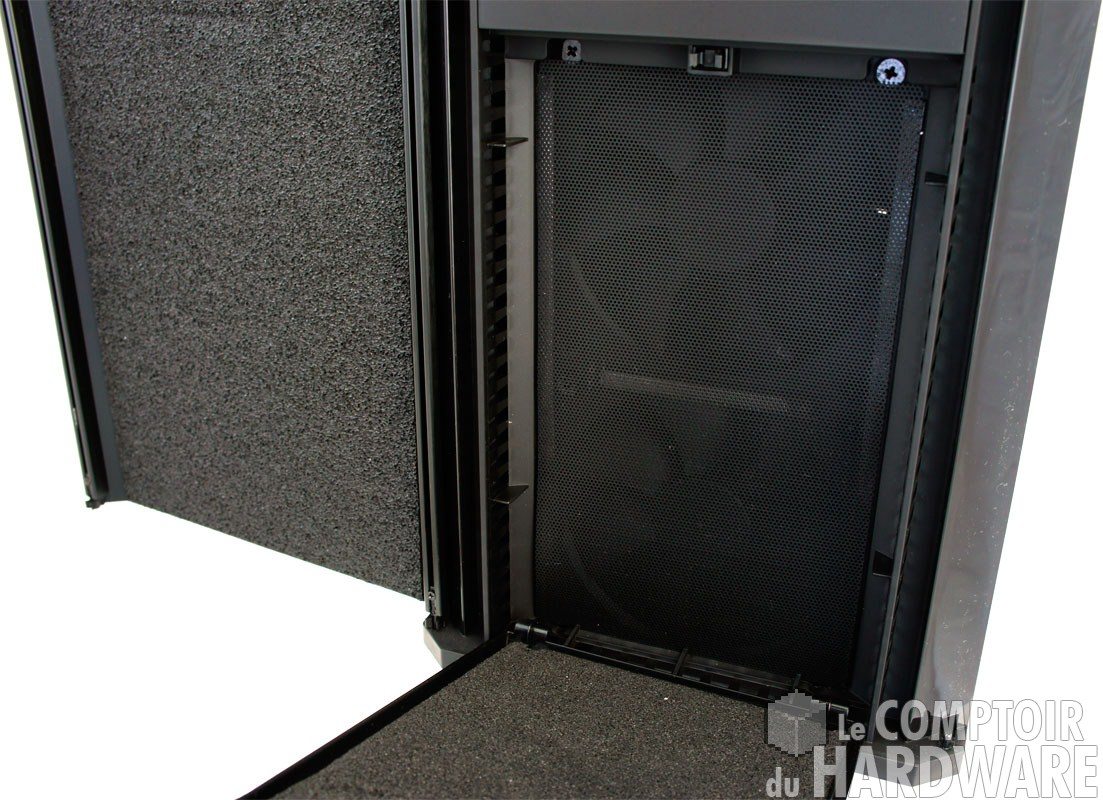

Filtre magnétique et laser cut du front panel...



En dessous des baies 5,25" se trouve un cache derrière lequel vous découvrirez les deux ventilateurs de 120mm chargés d'aspirer l'air frais dans le boitier. Ce cache est équipé d'une couche de mousse acoustique et l'emplacement des ventilateurs est protégé par un filtre à poussières, magnétique s'il vous plait. Sur le côté droit de l'Obsidian 550D, nous n'avons rien de particulier à signaler. Par contre sur la porte latérale gauche du boitier, vous remarquerez la présence d'un cache.

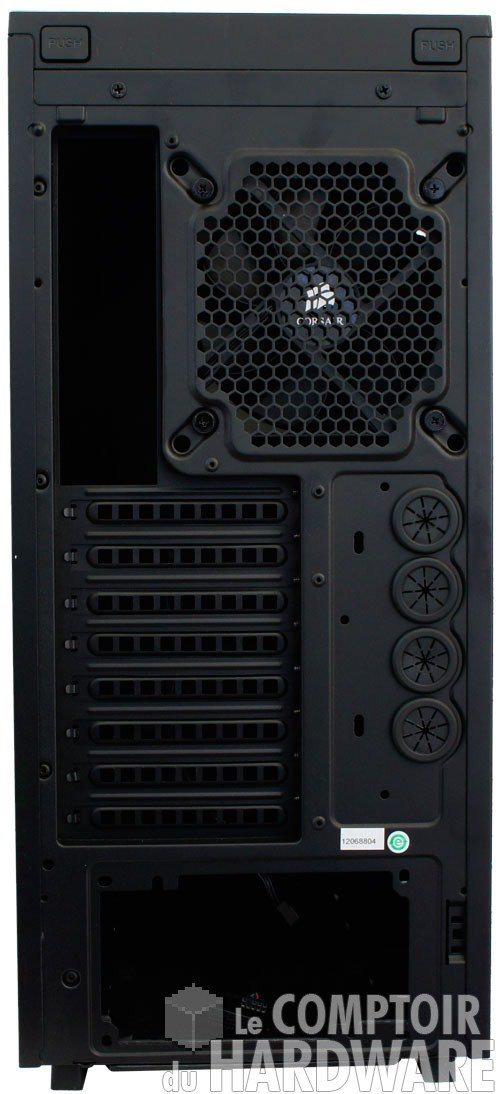

obsidian 550d - ventilation laterale [cliquer pour agrandir]obsidian 550d - vue de son petit cul, houhou ! [cliquer pour agrandir]

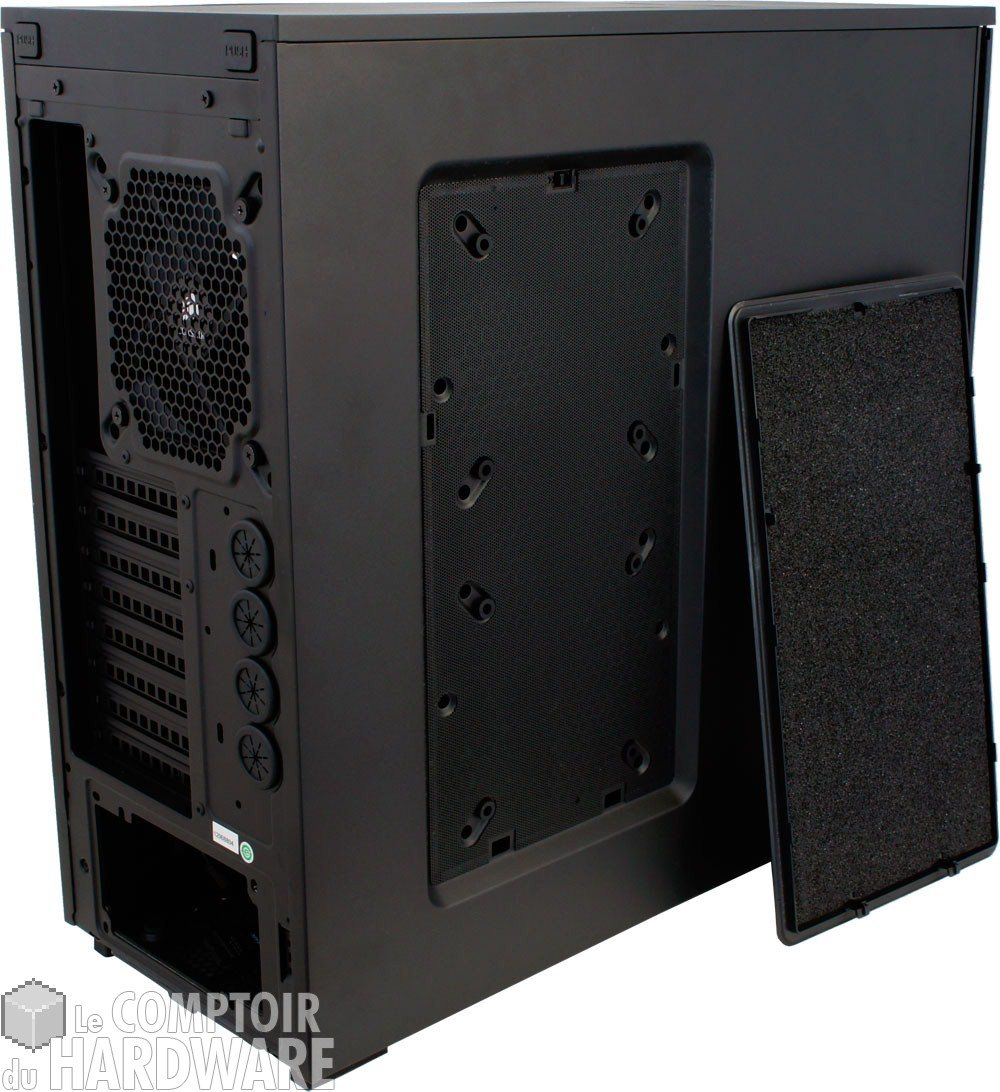

Évent latéral et vu de son derrière



Ce cache, toujours doublé d'une mousse antibruit, protège les deux emplacements vacants pour ventilateur. La trappe est libérée en pressant sur le haut de celle-ci et il est possible de placer à cet endroit deux modèles de 120, voir 140mm si vous le souhaitez. Cette aération est également équipée d'un filtre magnétique. À l'arrière nous découvrons l'emplacement de l'alimentation en bas, huit slots d'extension, un ventilateur de 120mm chargé d'extraire la chaleur du boitier et 4 passes-cloison pour le watercooling.



obsidian 550d - ouverture [cliquer pour agrandir]obsidian 550d - top [cliquer pour agrandir]

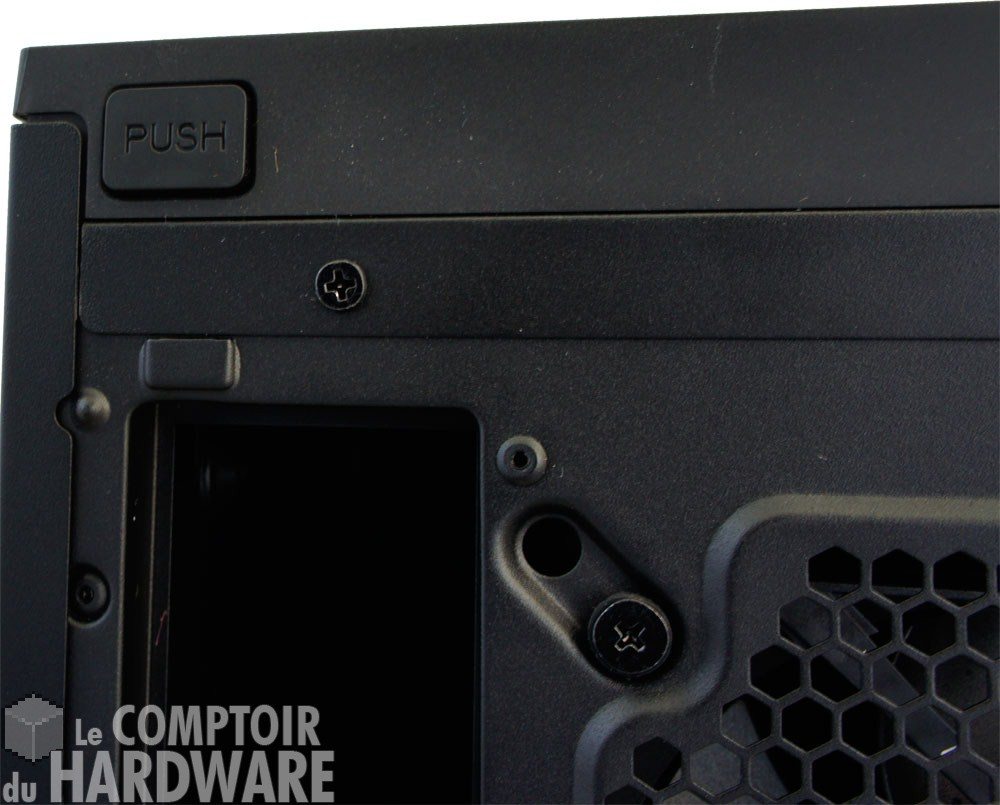

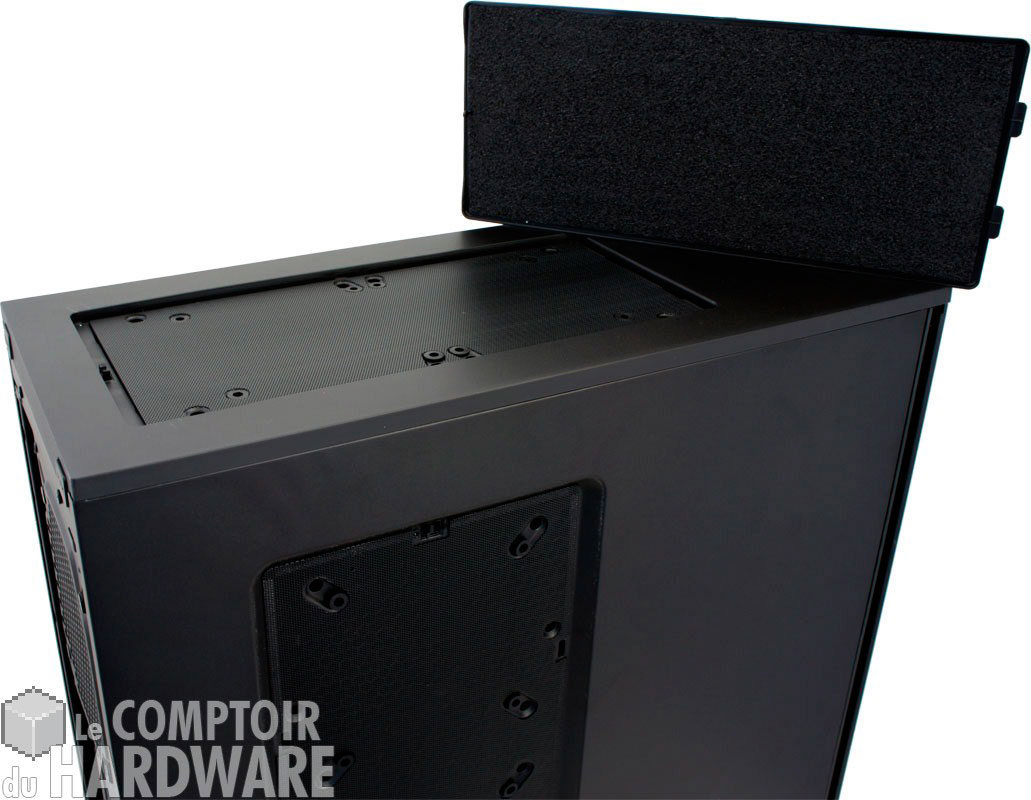

Bouton d'accès aux entrailles et trappe supérieure



Point de vis à main pour ouvrir les portes latérales sur l'Obsidian 550D, mais on découvre deux boutons poussoir qui libèrent alors les accès au châssis. Cette option est directement héritée du modèle phare de la gamme Obsidian. Le dessus cache un nouvel emplacement pour ventilateur. Sous une trappe identique aux deux autres déjà présentées se dissimule un emplacement pour deux ventilateurs supplémentaires (ou radiateur de 240mm par exemple), protégé par un filtre magnétique et une mousse acoustique. Enfin, le dessous est assez conventionnel et permet d'accéder aux quatre vis à mains qui maintiennent l'une des cages HDD comme nous le verrons plus loin et à un vaste filtre à poussière, classique celui-là.



C'est tout pour l'extérieur, voyons ce qu'il a dans le ventre!
