• Drobo 5N

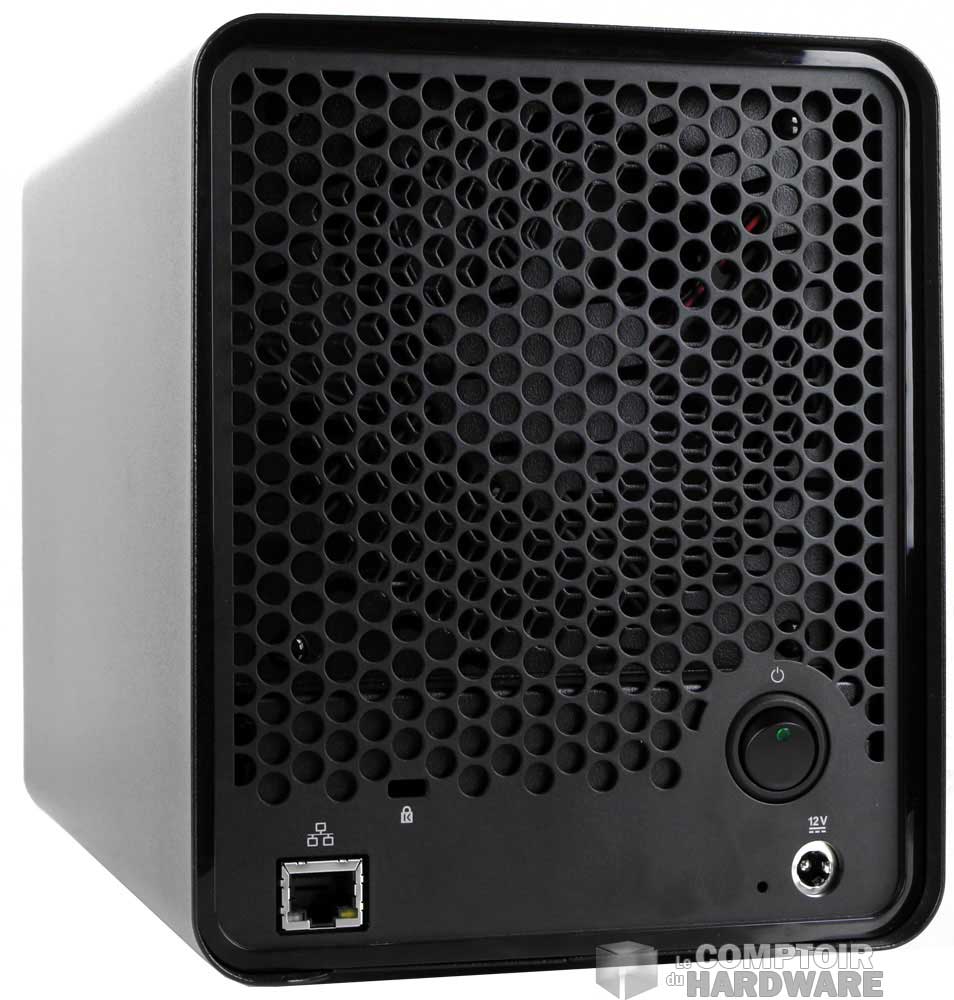

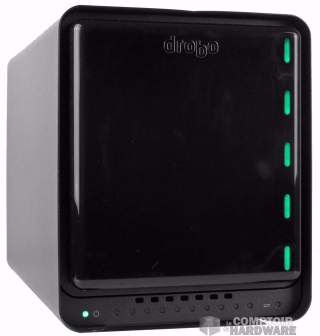

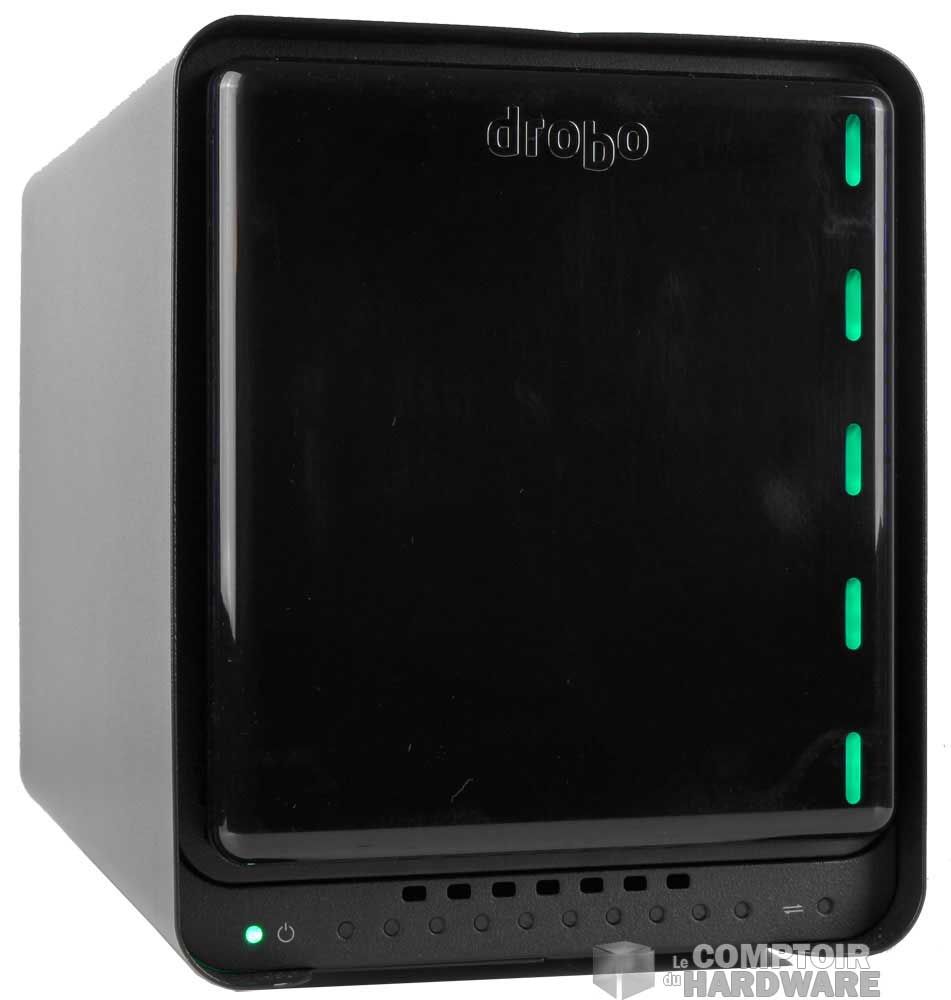

La façade du Drobo 5N [cliquer pour agrandir]ça c'est l'arrière du 5N [cliquer pour agrandir]

Il est où le cucul ? Elle est où la têtête ?



Drobo 5N
Processeur

Marvell ARMADA MV78460

Quad core 1.6Ghz

Mémoire vive 4Go DDR3 / non-extensible
Dimensions 185 x 150 x 262 (HxLxP en mm)
Poids

3.9 kg

Ventilation

120 mm

Alimentation 150W externe
Nombre de baies 5
Disques durs livrés Boitier nu, compatible 2.5"/3.5"
Capacité max Jusqu'à 40To
Normes RAID BeyondRAID®
Connectique

1xRJ45...

Protocole réseau CIFS / SMB / AFP (Appel)
Chiffrement N/A
Services Tout le détail est disponible ici
Prix 520€


Le Drobo 5N est annoncé comme un produit plutôt compact pour un modèle à cinq baies, mais ses dimensions le placent dans la moyenne des produits de ce type (les 5 baies compacts). Le NAS mesure 185mm de hauteur, 150mm de largeur et 262mm de profondeur à quelques poils près. Vide de tout support de stockage, l'appareil pèse 3.9kg.

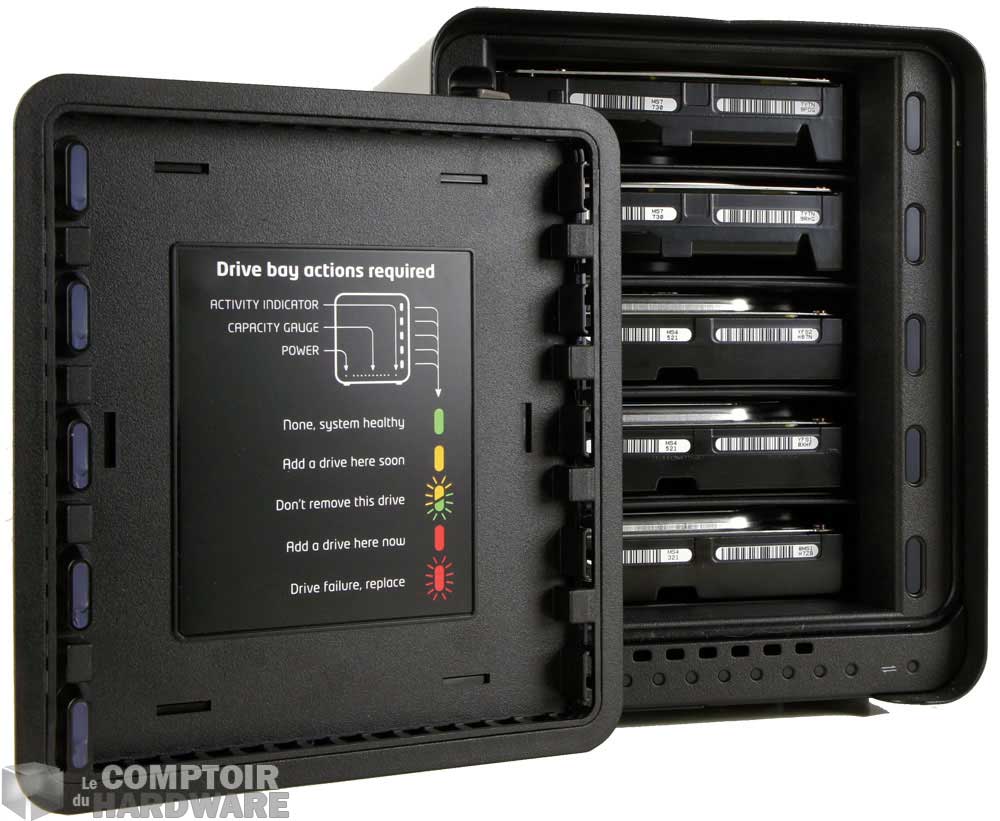

Le Drobo 5N, façade retirée [cliquer pour agrandir]



Le boîtier en lui même est tout en sobriété : noir, lisse, aux courbes plutôt douces. À l'avant, nous trouvons un capot portant le logo de la marque qui dispose de cinq peties fenêtres laissant apparaitre des DEL d'état. Elles passeront du vert au rouge selon la santé du support placé dans la baie correspondante comme l'indique le petit visuel qui se trouve derrière le panneau avant. En dessous du capot, sur la façade du NAS, se trouve une rangée de diodes qui indiquent si le système est en marche et son taux de remplissage.



En retirant la trappe, nous dégageons la vue sur les baies de stockage. Au nombre de cinq, comme déjà évoqué, elles sont hotswap et possèdent chacune un clapet de protection ainsi qu'un bouton d'éjection pour les unités de stockage de 3.5". Les emplacements peuvent évidemment accueillir des disques durs de 3.5" ou des SSD si vous préférez ce format.

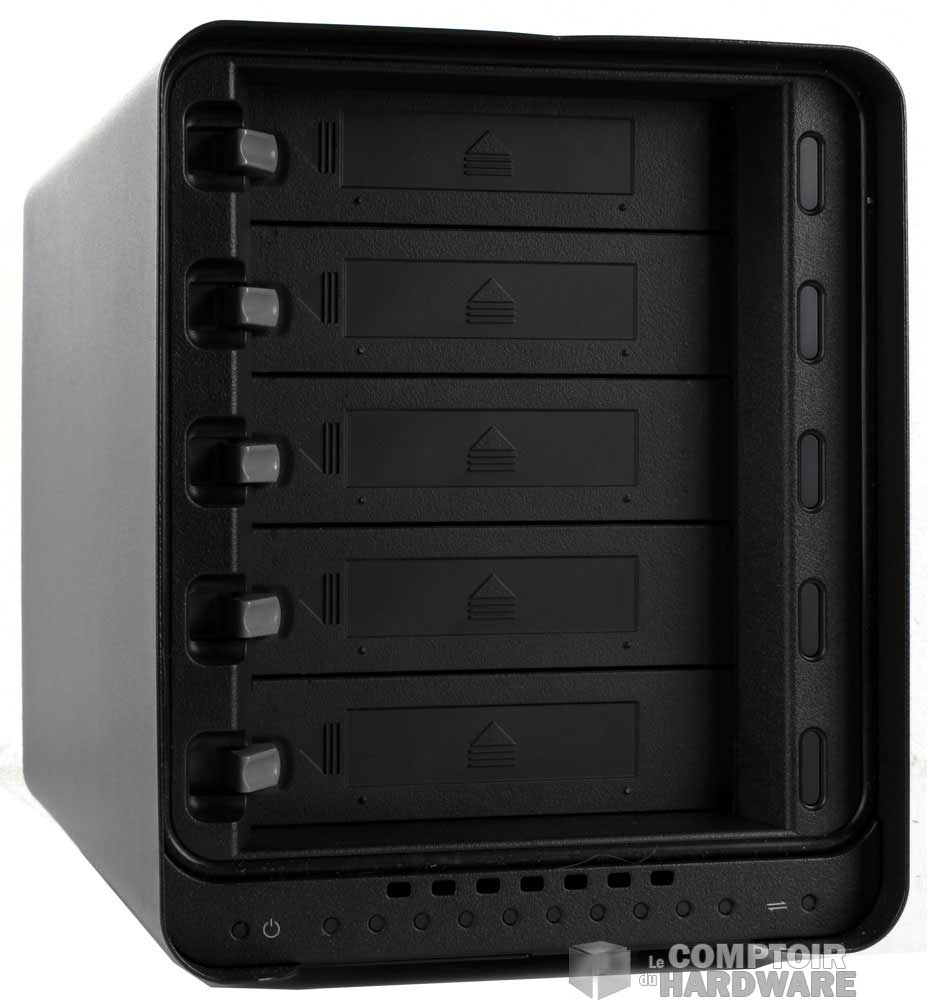

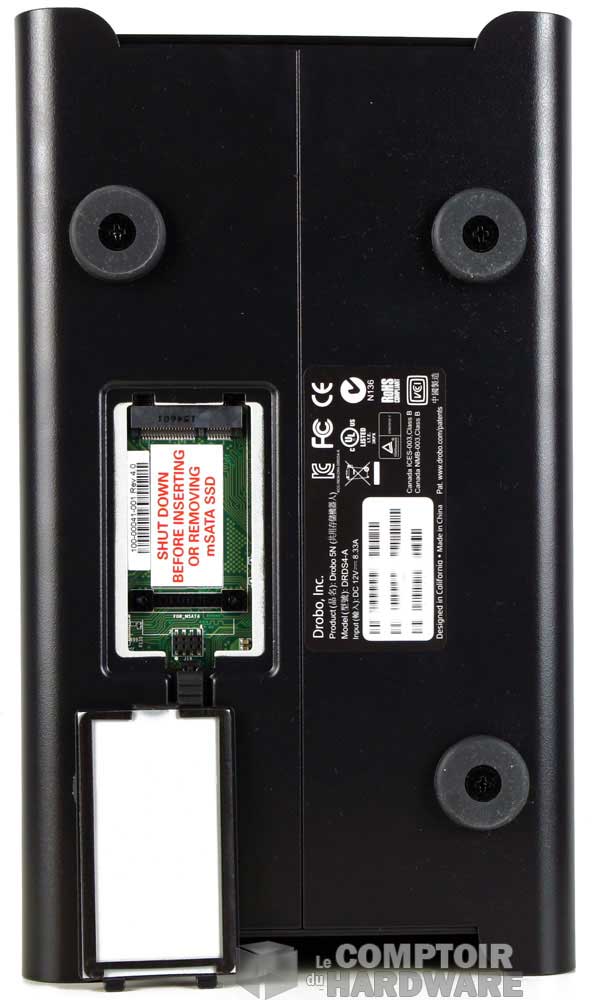

 Les baies 3.5 [cliquer pour agrandir]Le connecteur mSATA sous le Drobo 5N [cliquer pour agrandir]

Quelques détails sur le Drobo 5N



En faisant le tour du boîtier, nous ne trouvons rien à nous mettre sous la dent, jusqu'à placer le 5N sur le dos. Là, bien planquée sous le châssis nous découvrons une petite trappe qui dissimule un port mSATA. Cet espace sera utile si vous voulez y installer un disque flash de ce format afin de profiter du cache SSD pour accélérer les performances du NAS.



Enfin, à l'arrière de l'appareil nous trouvons une large grille alvéolée qui dissimule le ventilateur chargé de refroidir tout le système. Nous y trouvons également le bouton de mise en marche et un port RJ45. Voilà tout pour l'extérieur du NAS Drobo.



• Dans les entrailles de la bête

Il est difficile d'accéder au fin fond du châssis. Il faudra user du tournevis pour tomber la carcasse, puis plusieurs panneaux internes. L'ensemble est assez simple, bien que blindé pour éviter aux curieux de voir comment c'est fait. Un premier bloc sert de carcasse interne, de support au ventilateur et à la connectique externe. Les connecteurs des disques durs sont placés sur un PCB fixé à cette partie du châssis. Un second bloc englobe les baies et la façade complète. Une fois tout cela retiré, voilà ce que l'on découvre :

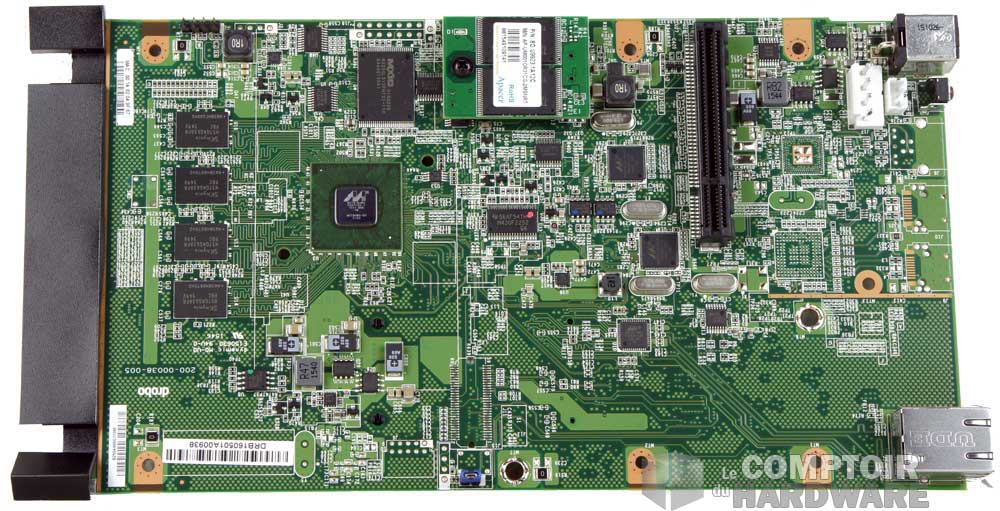

Le PCB du Drobo 5N [cliquer pour agrandir]

Le saint-PCB



Voici le PCB qui se trouve au fond du châssis en acier. Si nos renseignements sont exacts (enfin, une photo HD et un gros zoom quoi...), il accueille une puce ARMADA MV78460 de chez Marvell. Il s'agit d'un SoC quad core qui mouline à 1.6Ghz et qui est ici épaulé par 4Go de mémoire. Nous avons trouvé à sa droite quatre puces de DDR3 SK Hynix de 1Go chacune, en PC12800 si les informations sont toujours aussi fiables.



Concernant maintenant le prix de vente de la machine, il se situe autour des 520€ lorsque vous la trouvez. Et si le branchement en réseau vous gêne, sachez qu'il existe le même modèle fonctionnant en connexion directe avec le PC, nommé Drobo 5D (D pour direct et N pour Network). Passons maintenant à la présentation du logiciel.
