Test • Gigabyte EP45-Extreme

• Hybrid Silent-Pipe

Voici donc la grande fierté de Gigabyte concernant cette Ep45-Extreme à savoir l'Hybrid Silent-Pipe.

Dans le principe, permettre un refroidissement très haut de gamme via la mixité des technologies. Gigabyte utilise donc de vastes radiateurs en cuivre reliés entre eux par des caloducs et assistés par un Waterblock optionnel. En bref une technologie déjà utilisée par certains concurrents (dont Asus sur la gamme ROG) mais là ou Gigabyte va plus loin c'est au niveau de la taille des dissipateurs.

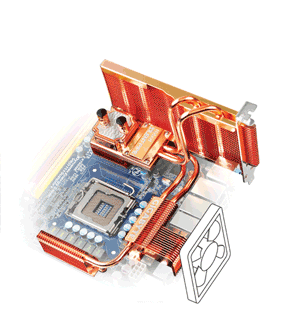

Pour se faire, un radiateur en cuivre ayant la forme d'une carte d'extension vient donc se fixer sur le radiateur du Northbridge et le transfert de joules est assuré par 2 heat-pipes. Vous pouvez voir le schéma de principe du refroidissement complet sur la gauche.

Deux vues un peu plus détaillées du radiateur additionnel. Ce dernier à les dimensions d'une petite carte d'extension PCI/PCIE et se fixe à la carte mère via 4 vis sur le radiateur du NorthBridge. Un sachet de pate thermique est fourni pour maximiser les transferts de chaleur au niveau de cette liaison d'ou partent deux caloducs :

Cliquez pour agrandir

Toujours au niveau du radiateur du NorthBridge on retrouve le fameux Waterblock. L'utilisation de ce dernier permet de réduire d'environ 30% selon Gigabyte la température des radiateurs avec un système de Watercooling adapté.

Cliquez pour agrandir

Une fois le radiateur additionnel en place, le système Silent-Pipe est sans conteste parmi les plus impressionnants proposé sur une carte mère. Au niveau de l'efficacité, en passif sans Watercooling à 500Mhz sous 1.4v le Northbridge n'a pas dépassé les 47°c. ce qui est tout à fait raisonnable. En ajoutant le Waterblock dans un circuit à base de Laing DDC1+ et Black Ice GTX480 on atteint cette fois 36°c soit un résultat de très haut niveau. Indéniablement, Gigabyte à réussi là un redoutable système de refroidissement capable de maintenir à température peu élevée les composants impactés par un overclocking sévère.

Cliquez pour agrandir

Voilà pour la description physique de notre carte, passons à présent à la partie software en étudiant le bios de cette dernière.
