Test • ASRock Fatal1ty Z270 Gaming-ITX/ac
Sélection du profil d'OC auto dans le BIOS
Sélection du profil d'OC auto dans F-Stream et Auto-tuning
Une heure d'OCCT @4.8 GHz
Réponse en fréquence
Distorsion d'intermodulation
ASRock Fatal1ty Z270 Gaming-ITX/ac

• Le proctologue

Le dernier BIOS, les derniers pilotes, les softs et tout ce qui va bien pour analyser la bestiole !



prot tridentz4 sandisk ssd extreme pro prot essence stx corsair h110i corsair hx850i



ASRock Fatal1ty Z270 Gaming-ITX/ac

SanDisk Extreme Pro 256 Go

Corsair H110i GTX

Intel Core i5-6600K

G.Skill TridentX 2x8Go DDR-3600 CL17-18-18-38 (F4-3600C17D-16GTZ)

Corsair HX850i

ASUS GeForce GTX560 DirectCUII TOP



Nous évaluons les performances de la carte à l'aide d'un indice. Celui-ci est issu d'une équation savante, imaginée par nos soins, permettant d'exploiter les résultats des différents benchs. Il en résulte une valeur représentative des performances générales en version stock puis une fois overclockée. Les benchs ainsi que l'équation étant les mêmes pour toutes les cartes testées, cet indice permet de facilement les comparer entre elles.



Afin de mieux cerner les performances en overclocking de chaque mobale, voici les résultats moyens de ce que notre CPU de test est capable de faire :



Fréquence CPU (i5-6600K)VCore
@ 4200 MHz 1,12 V
@ 4400 MHz 1,20 V
@ 4600 MHz 1,31 V
@ 4700 MHz 1,34 V
@ 4800 MHz 1,37 V



• Overclocking

ASRock propose 3 façons d'overclocker automatiquement la fréquence du CPU. Soit par l'intermédiaire de profils préenregistrés (4.2, 4.4, 4.6 et 4.8 GHz) que l'on sélectionne via l'application F-Stream ou directement dans le BIOS, ou en utilisant la fonction auto-tuning.

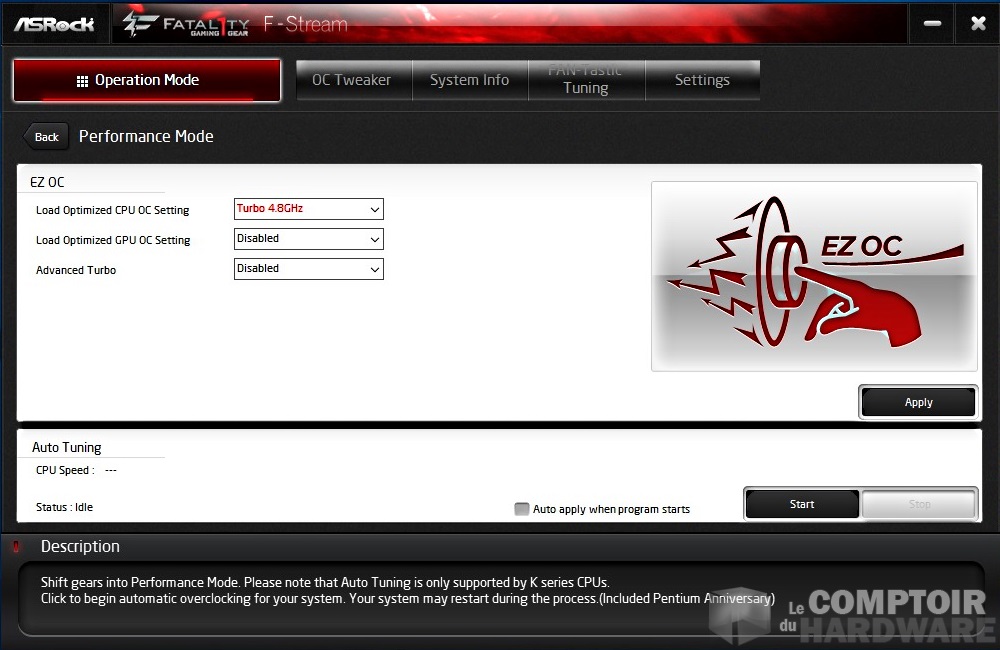

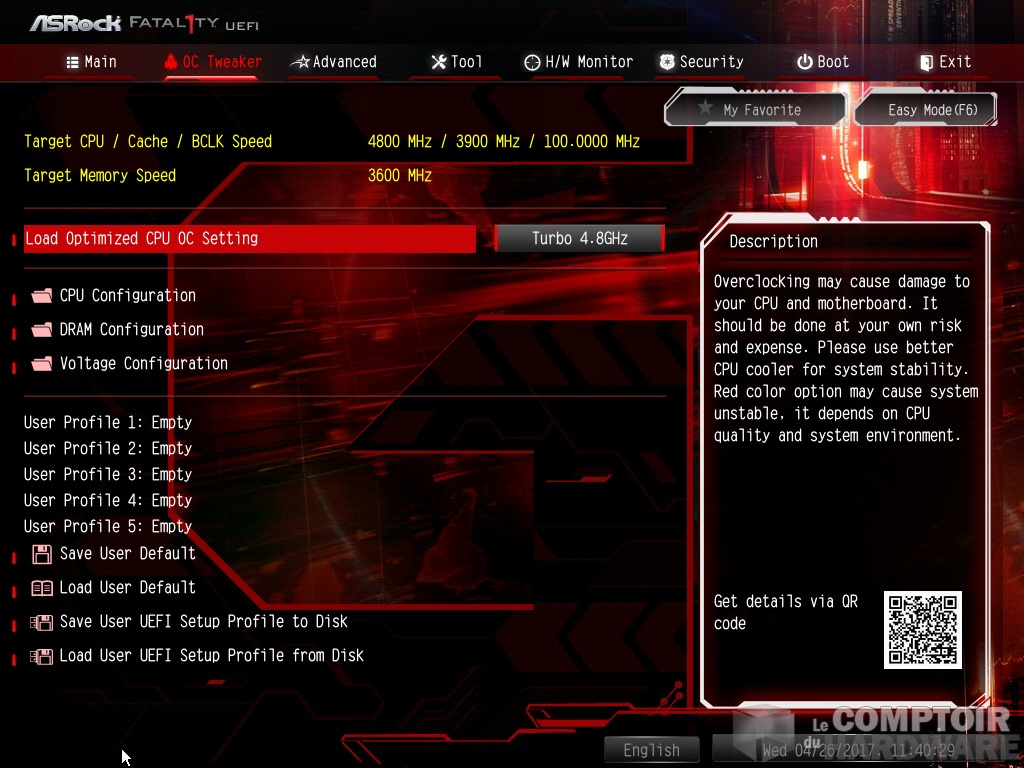

Sélection du profil d'OC auto dans le BIOS [cliquer pour agrandir]Sélection du profil d'OC auto dans F-Stream et Auto-tuning [cliquer pour agrandir]



Les profils d'OC auto, qu'ils soient activés dans le BIOS ou dans F-Stream fonctionnent, passent les tests de stabilité et sont cohérents notamment au niveau des tensions jusqu'à 4.6 GHz. Cependant, celui faisant mouliner le CPU à 4.8 GHz ne passe pas le stress test sur notre plateforme. En effet, celui-ci overclocke très légèrement le bus à 100.9, et 100.9 x 48 nous donnant une fréquence de 4843.2 MHz, notre CPU est incapable de tenir cette vitesse et encore moins à une tension BIOS de 1.37 V. La fonction auto-tuning quant à elle n'est pas particulièrement efficace puisqu'elle ne fait mouliner notre 6600K qu'à la fréquence de 4500 MHz sans toucher à la mémoire.



On reprend les rênes pour essayer de tirer le meilleur de cette configuration et voilà ce que l'on obtient.

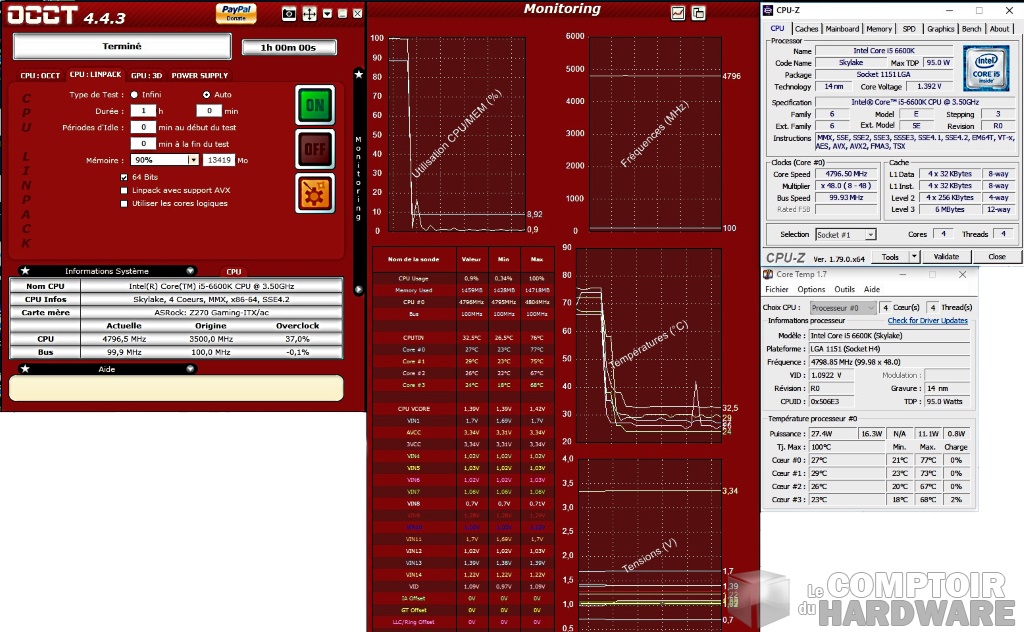

Une heure d'OCCT @4.8 GHz [cliquer pour agrandir]



Nous arrivons comme d'habitude aux limites de ce que notre CPU peut encaisser. À savoir une fréquence de 4800 MHz et 3600 MHz pour la mémoire. La Z270 Gaming-ITX/ac accepte de booter avec la mémoire fonctionnant à 3733 MHz, mais le stress-test ne passe pas. Cela étant, nous obtenons ces fréquences sans aucune difficulté notamment grâce au très bon BIOS qui équipe cette mobale.



• Performances : bon et alors, ça poutre ?

Pas de contre-performance pour la petite, elle tient sans problème la dragée haute à ses copines plus grandes en ce qui concerne les performances. Toujours obtenus par l'intermédiaire des résultats d'un panel de benchmarks et d'un calcul savant, l'ASRock Fatal1ty Z270 Gaming-ITX/ac obtient les indices de 85 @stock et 102 une fois l'ensemble de la configuration overclockée.



indice



qui donc ?indice obtenu
AsRock Fatal1ty Z170 gaming-ITX/ac 84 - 101
ASUS Maximus VIII Impact 85 - 101
MSi Z170A GAMING PRO CARBON 83 - 100
ASUS STRIX Z270E GAMING 85 - 101
MSI H270 TOMAHAWK ARCTIC 84 - NA
ASRock Z270 SuperCarrier 86 -101
ASRock Fatal1ty Z270 Gaming-ITX/ac 85 - 102





• Test de la solution Audio

On retrouve sur la petite ASRock l'équipement "standard" installé sur les cartes mères Z270 orientées gaming. Un chipset Realtek ALC1220, des condensateurs Nichicon, des DAC de qualités, le tout étant isolé du reste de la mobale et sur des couches de PCB séparées. On le sait, les composants utilisés ne sont pas les seuls garants d'une solution audio de qualité, l'implantation de ceux-ci influe tout autant. Alors elle nous donne quoi la Z270 Gaming-ITX/ac ?

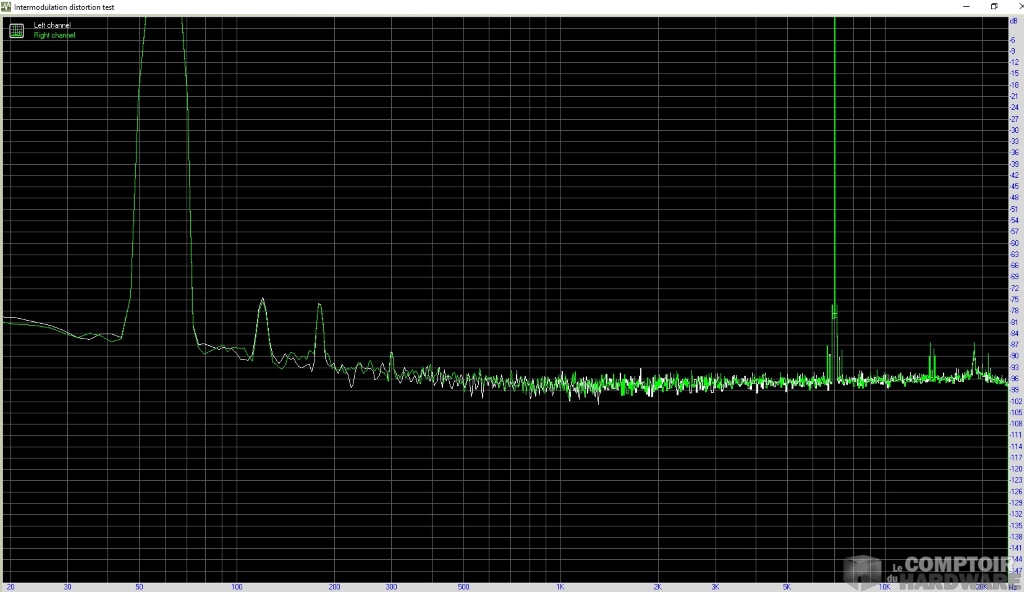

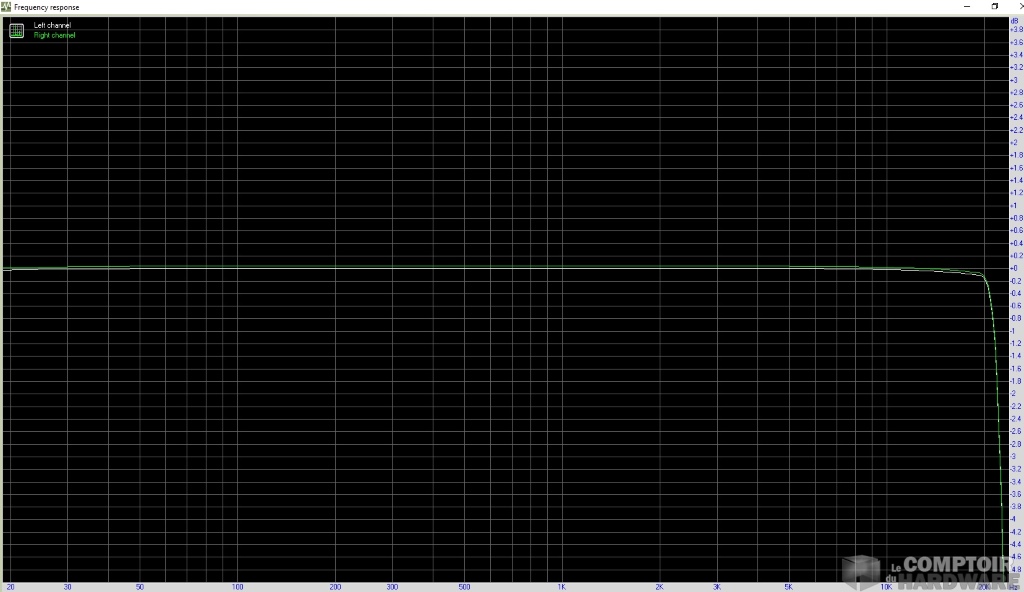

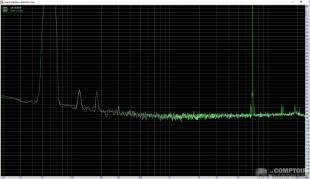

Réponse en fréquence [cliquer pour agrandir]Distorsion d'intermodulation [cliquer pour agrandir]

Réponse en fréquence et distorsion d'intermodulation



wouatte ?ALC1220 (Fatal1ty Z270 Gaming-ITX/ac)ALC1220
(Z270 SuperCarrier)
ALC892
(H270 TOMAHAWK ARCTIC)
ALC1220
(STRIX Z270E GAMING)
ALC1150
(Maximus VIII Impact)

AV100 HD
(XONAR Essence STX)

Réponse en fréquence (from 20 Hz to 20 kHz), dB : +0.04, -0.14 +0.03, -0.15 +0,02, -0,05 +0,01, -0,18 +0,02, -0,17 -0,14, -0,29
Niveau de bruit, dB(A) : -94.1 -102.6 -90,5 -92,5 -105,1 -112,6
Gamme dynamique, dB(A) : 94.1 102.8 90,5 92,6 105 112,8
THD, % : 0.0031 0.0029 0.0051 0,0027 0,0064 0,0005
IMD + noise, % : 0.0079 0.0044 0.011 0,0082 0,0068 0,0008
Diaphonie stéréo, dB : -92 -99.2 -90,2 -93.1 -102,2 -100,1



ASRock Fatal1ty Z270 Gaming-ITX/ac [cliquer pour agrandir]Avant d'entrer dans les détails de la solution audio testée ici, on vous explique à quoi correspondent ces mesures :

  • Réponse en fréquence : Il s'agit de mesurer si le système est capable de répondre correctement sur tout le spectre sonore (20Hz/20Khz, fréquence audible par l'oreille humaine).
  • Niveau de bruit : Le niveau de bruit c'est l'espèce de souffle que l'on peut entendre en bruit de fond sur les systèmes de mauvaise qualité (ou les casques sans fil). Idéalement il doit être le plus bas possible dans les négatifs pour qu'il n'y ait pas de bruit de fond parasite.
  • Gamme dynamique : Là, on mesure la différence entre les sons forts et faibles. Typiquement plus la valeur sera élevée et plus le son sera riche et détaillé.
  • Total Harmonique Distorsion (THD) : C'est la mesure de la différence entre le signal d'entrée et le signal de sortie exprimé en pourcentage. C'est la fidélité avec laquelle le signal originel est reproduit. Un pourcentage de THD important induira une déformation de la source sonore et pourra donner l'impression que les sons ne sont pas naturels.
  • Distorsion d'intermodulation (IMD) : Ce test permet de contrôler la qualité des amplificateurs opérationnels de sortie. En pratique on envoie 2 signaux, un dans les graves et un dans les aigus et on regarde si il n'y pas de signaux parasites. Plus le résultat du test est élevé, plus cela signifie qu'il y a des parasites (harmoniques), le son se retrouve alors plus ou moins coloré.
  • Diaphonie stéréo : Ici on vient contrôler que lorsqu'un son doit sortir côté A il ne provoque pas de perturbation côté B. Plus concrètement, lorsque le bruit d'un AK47 vient de la gauche et doit donc se produire dans votre oreille gauche, vous ne devriez pas entendre de bruit à droite. Le résultat obtenu en dB représente le niveau de bruit dans le canal qui n'est pas sollicité et doit donc être le plus bas possible.

La partie audio de l'ASRock Z270 Gaming-ITX/ac est bonne sans être extraordinaire. Pourtant de la même marque que la SuperCarrier et pourtant équipée avec les mêmes composants principaux, les résultats sont différents. Comme précisé un peu plus haut, l'implantation des composants semble jouer un rôle important dans la qualité de la solution audio. On a donc de bons résultats pour la réponse en fréquence, le THD et la distorsion d'intermodulation nous indiquant une bonne restitution de la source sonore et un son précis. D'un autre côté, les résultats bons mais moins remarquables pour le niveau de bruit et la gamme dynamique feront que les sons seront moins riches et percutants que sur la Supercarrier par exemple.



• Verdict

comptoir 3stars

Finalement l'ASRock Z270 Gaming-ITX/ac repart de chez nous avec 3 étoiles. Attention, loin de nous l'idée de dire que cette mobale n'est pas bonne, non, mais elle est perfectible. En effet, l'esthétique est sobre et efficace, les performances à la hauteur, l'équipement embarqué riche compte tenus du format de la carte. Mais d'un autre côté, l'overclocking automatique souffre de légers problèmes, pouvant être résolues via MAJ certes, mais ils sont présents. La solution audio, bien que bonne pourrait probablement être meilleure, le layout pourrait être amélioré si ASRock se décidait à utiliser la verticalité (comme sur la Maximus VIII Impact) et enfin le prix gagnerait à être revu à la baisse. Surtout que du côté de la concurrence, elle aura fort à faire pour tenir la comparaison puisque l'on trouve chez MSi la Z270I Gaming Pro Carbon AC, chez GIGABYTE la GA-Z270N-Gaming 5 et chez ASUS la Strix Z270I Gaming, qui ont toutes les 3 les DEL RVB en plus et un équipement égal ou plus important pour un prix inférieur (autour des 200 euros contre 220 pour l'ASRock). Il faudra donc bien regarder avant de se lancer afin de choisir la carte correspondant bien à ses besoins et ses envies.

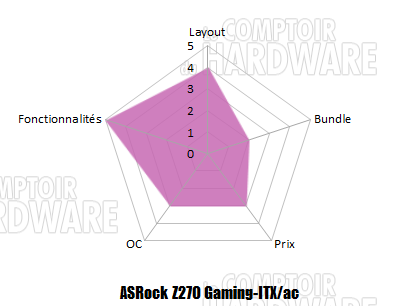

radar


adobe gskill_40.png sandisk 40 corsair 40 intel_40.png asus 40

Nous remercions naturellement nos partenaires pour la mise à disposition du matériel de test.
