Test • Intel Z68 Express & Asus P8Z68-V Pro |
• 30 Mai 2011
• P8Z68-V Pro : UEFI

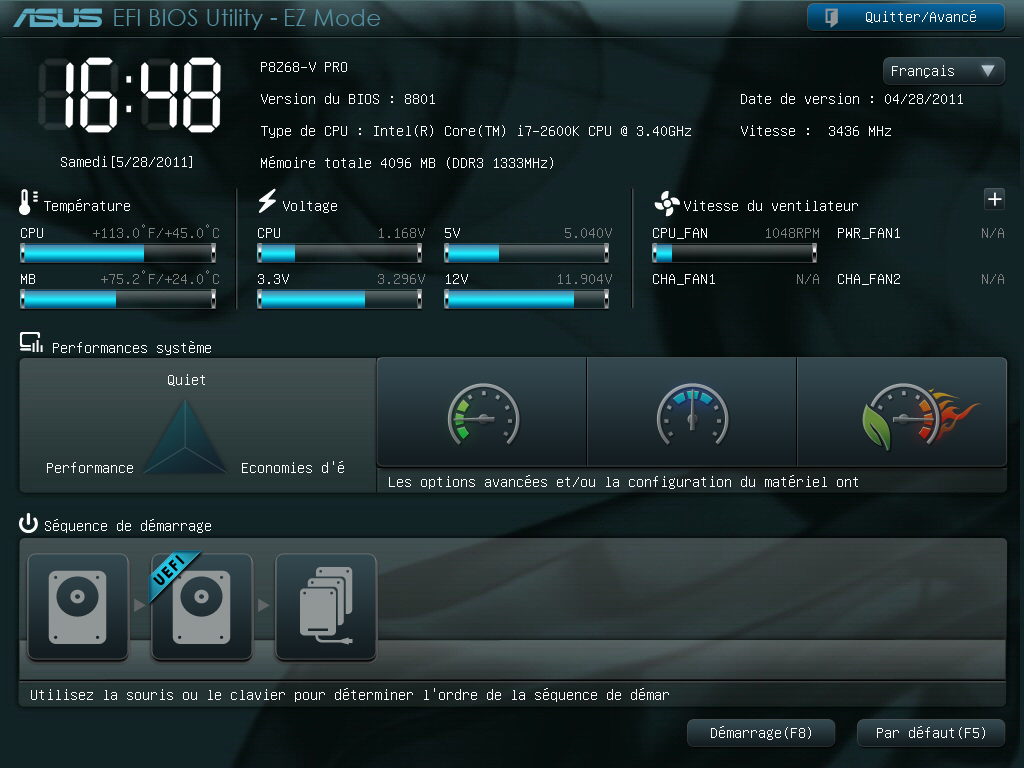

A l'instar des cartes P67/H67 d'Asus, la P8Z68-V Pro utilise un bios de type UEFI. Enfin serait-on tenté de dire puisque les constructeurs ont mis un certain temps à abandonner les bios traditionnels. L'interface graphique retenue par Asus est plutôt agréable et se pilote aisément à la souris. Au premier démarrage on est accueilli par une page simplifiée disponible en plusieurs langues et récapitulant le matériel détecté tout en proposant divers préréglages.

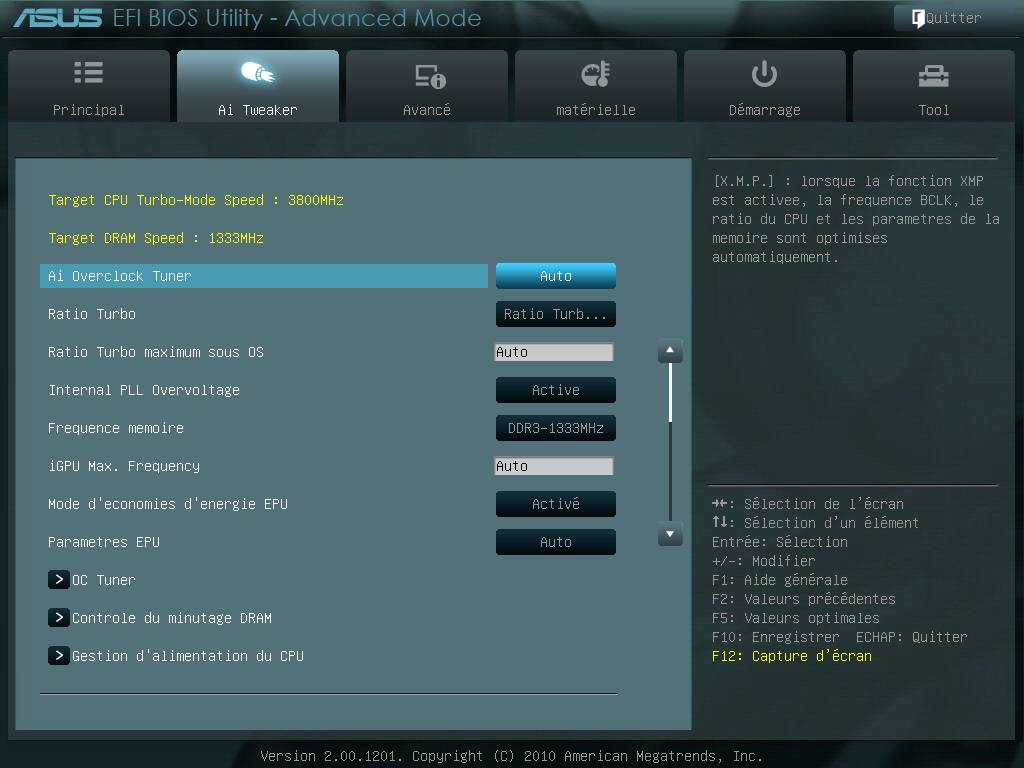

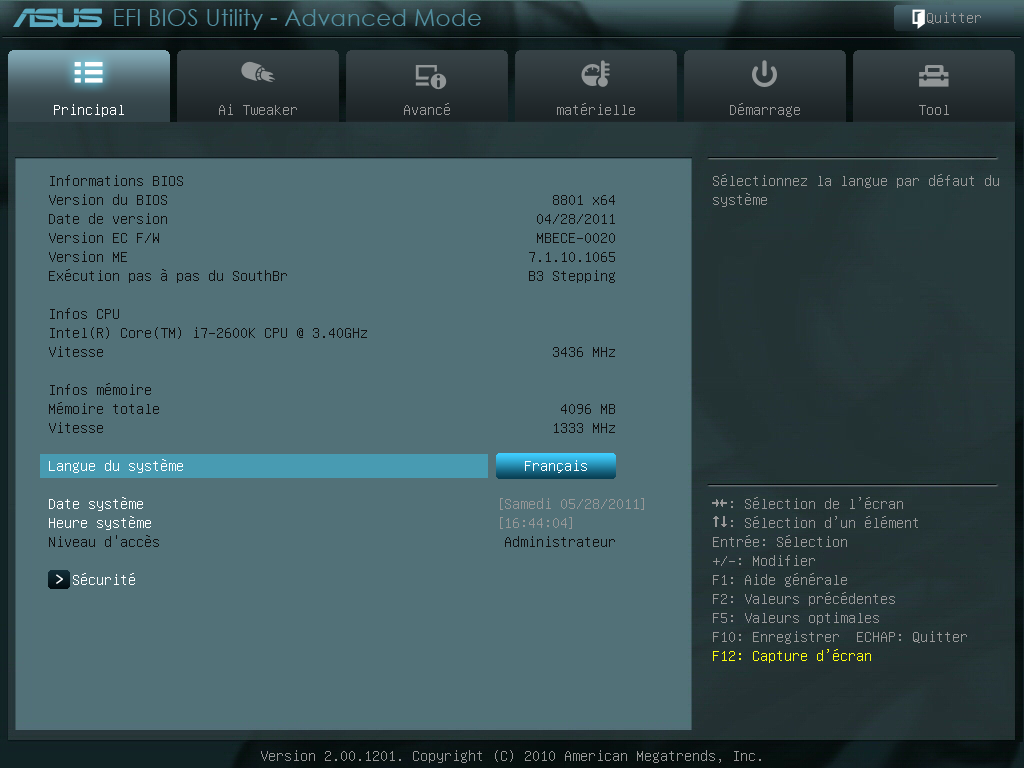

Que les adeptes des "mains dans le cambouis" se rassurent, un mode avancé est bien sûr sélectionnable et même activable par défaut. Il se présente sous forme d'onglets, le premier dénommé principal rappelle les caractéristiques du système, le second "AI Tweaker" autorise une pléiade de réglages agissant sur les performances.
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/principal_t.png "Ultra bouzotron HD max def")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/principal_avance_t.png "Enlarge your pe...icture")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/aitweaker1_t.png "Enlarge your pe...icture")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/aitweaker2_t.png "La magie de la loupe, sans loupe")
Cliquer pour aaaaagrandir

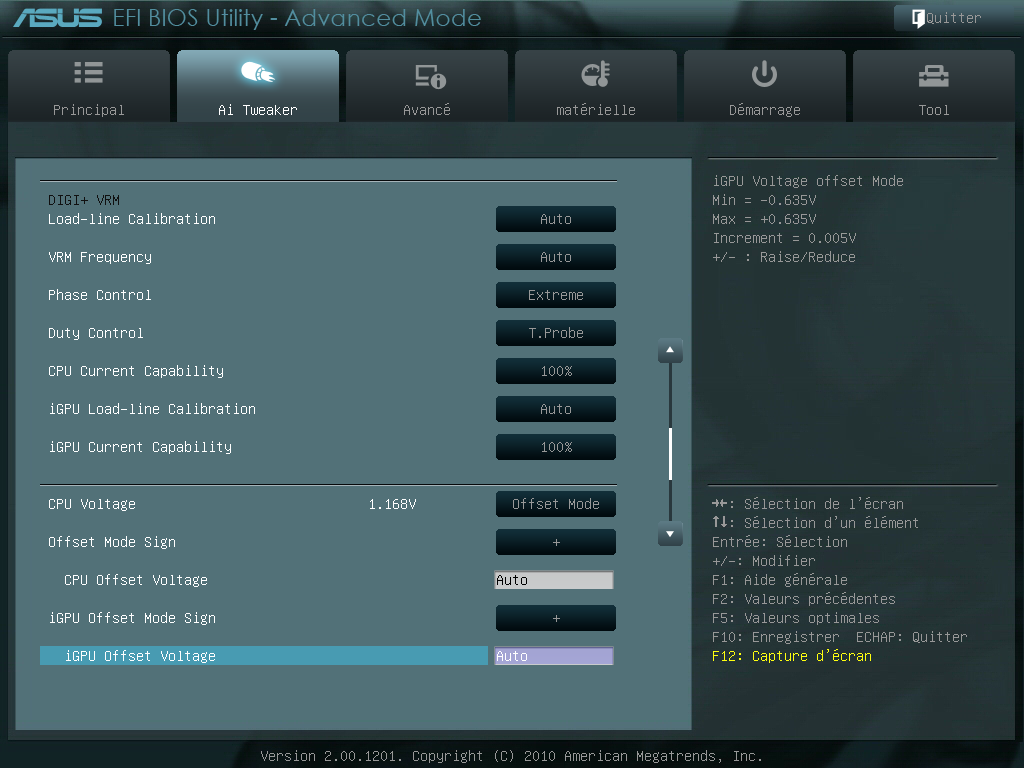

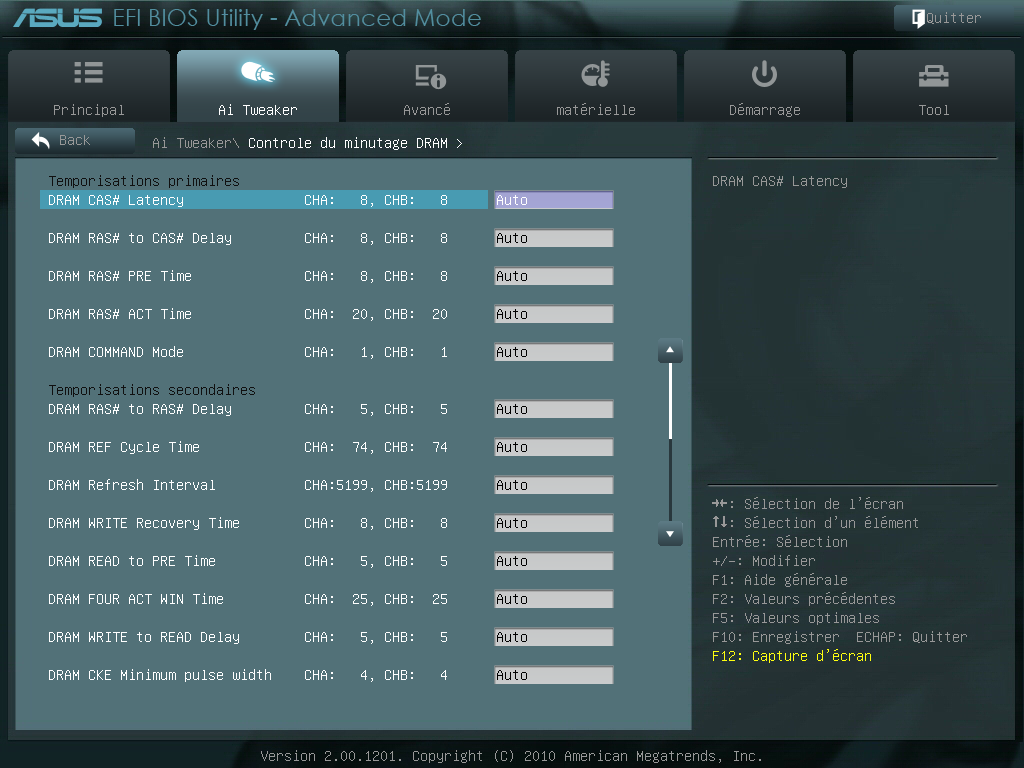

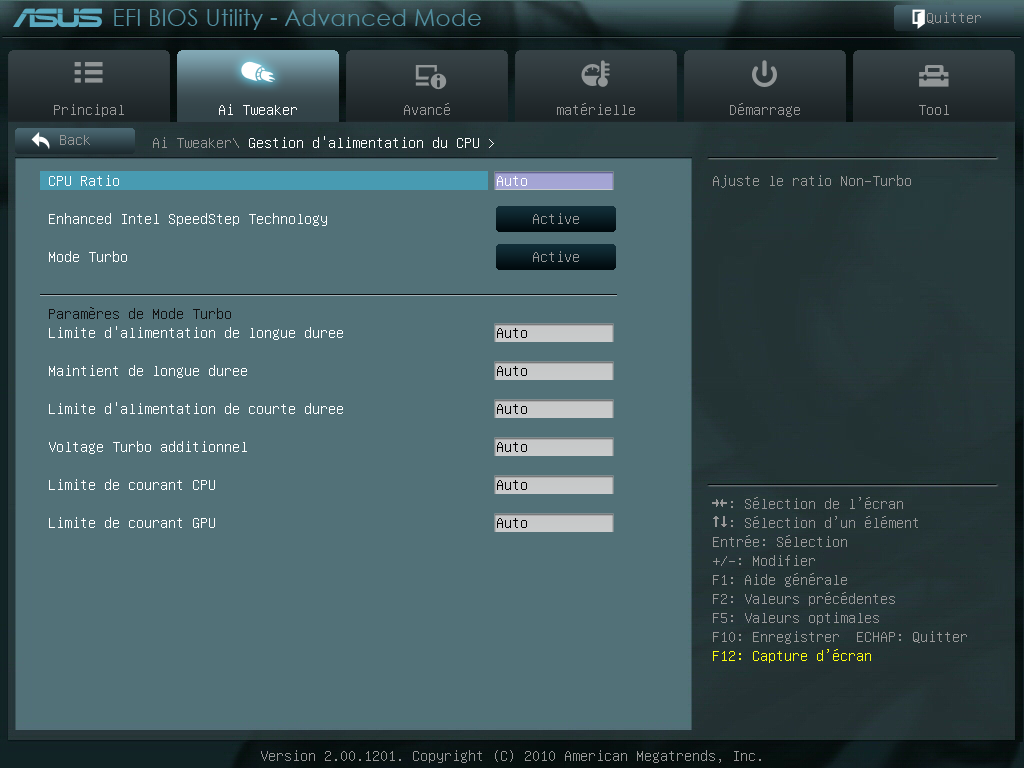

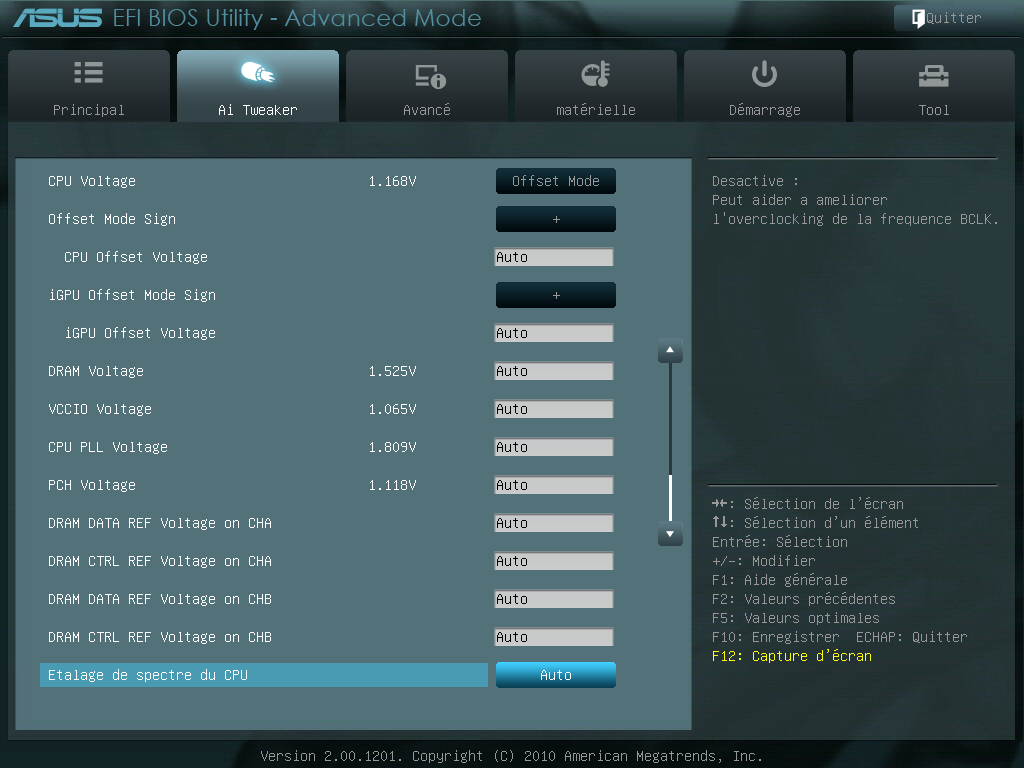

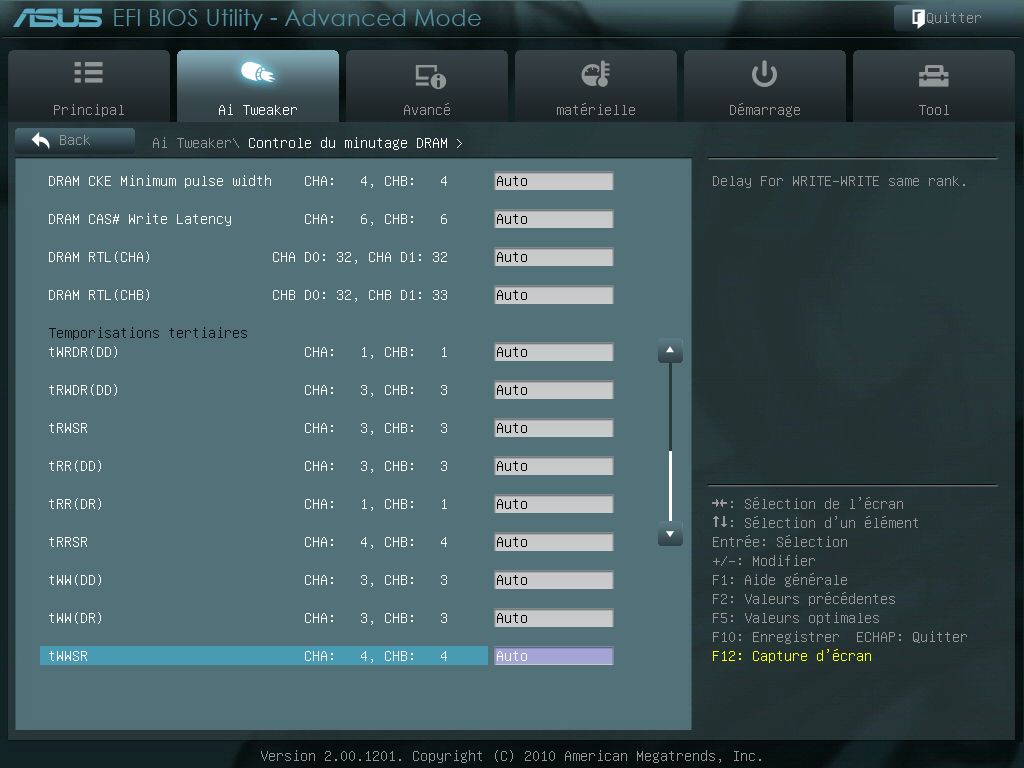

Ainsi, il est possible de modifier les différentes fréquences et tensions d'alimentation CPU, IGP, DDR3, mais aussi les timings mémoires.
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/aitweaker3_t.png "Ultra bouzotron HD max def")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/timings1_t.png "Enlarge your pe...icture")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/timings2_t.png "Enlarge your pe...icture")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/alim_cpu_t.png "Si vous cliquez, vous cliquez.")
Cliquer pour agrandiiiiiiir

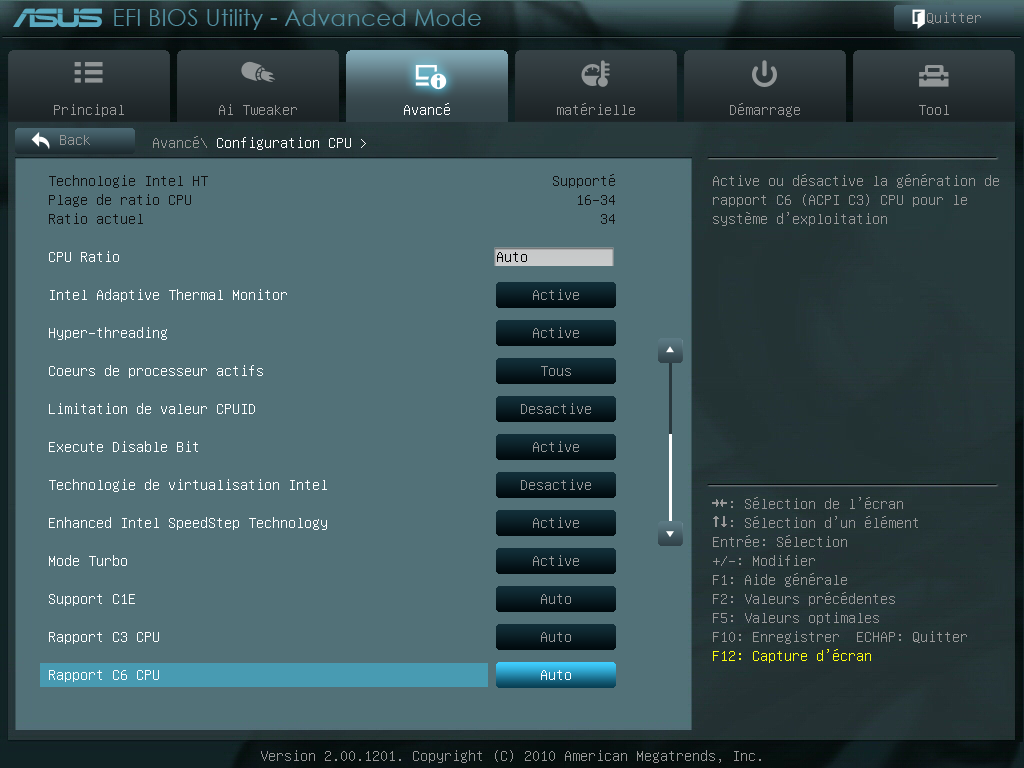

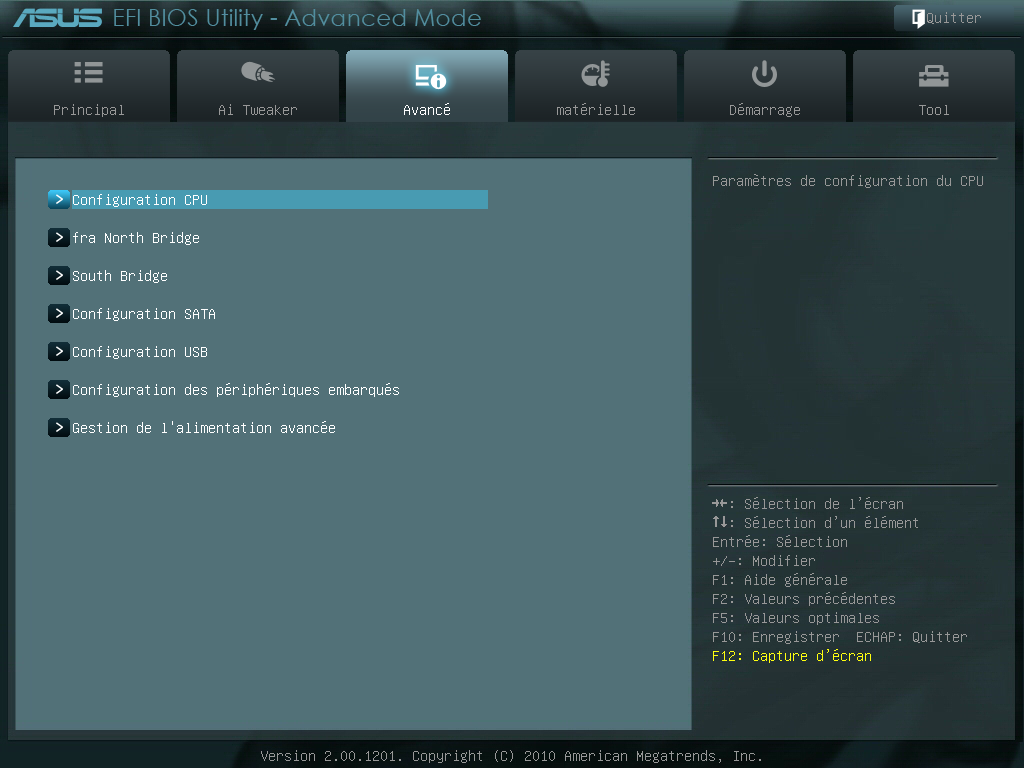

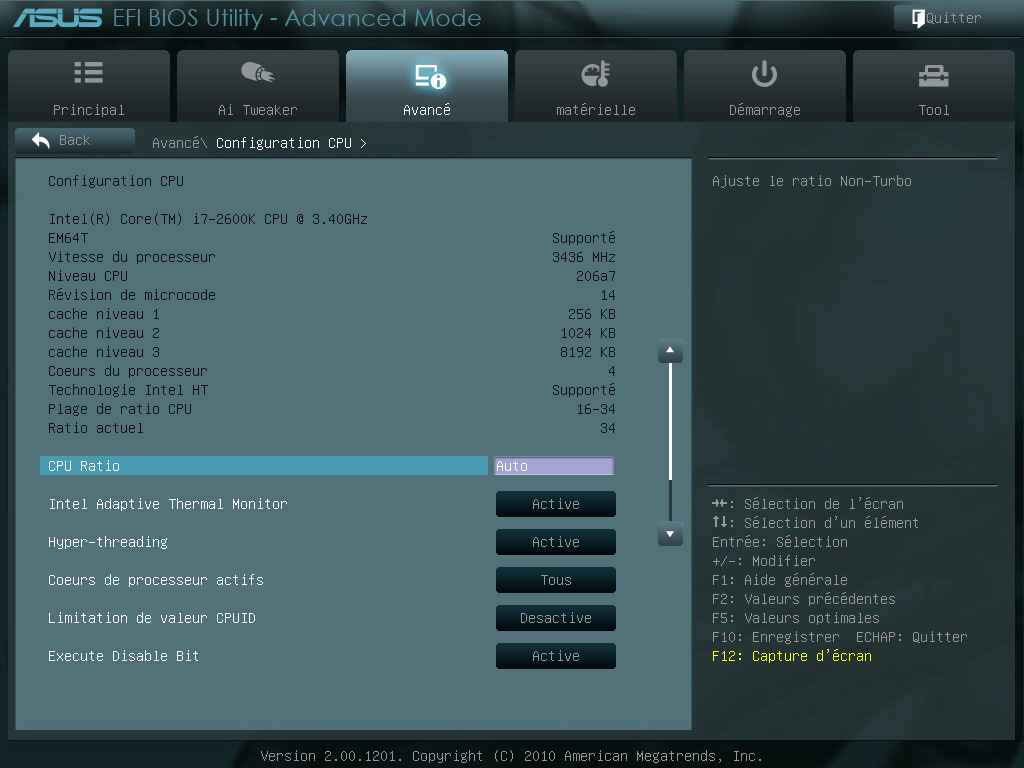

L'onglet avancé permet quant à lui divers réglages CPU comme les différents états d'économie d'énergie, mais aussi l'activation/désactivation de l'hyperthreading ou du turbo boost.
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/avance_t.png "Même pas cap' de cliquer")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/regl_cpu1_t.png "Si vous cliquez, vous cliquez.")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/regl_cpu2_t.png "Ultra bouzotron HD max def")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/northbridge_t.png "Ultra bouzotron HD max def")
Cliqueeeeeeeeeer pour agrandir

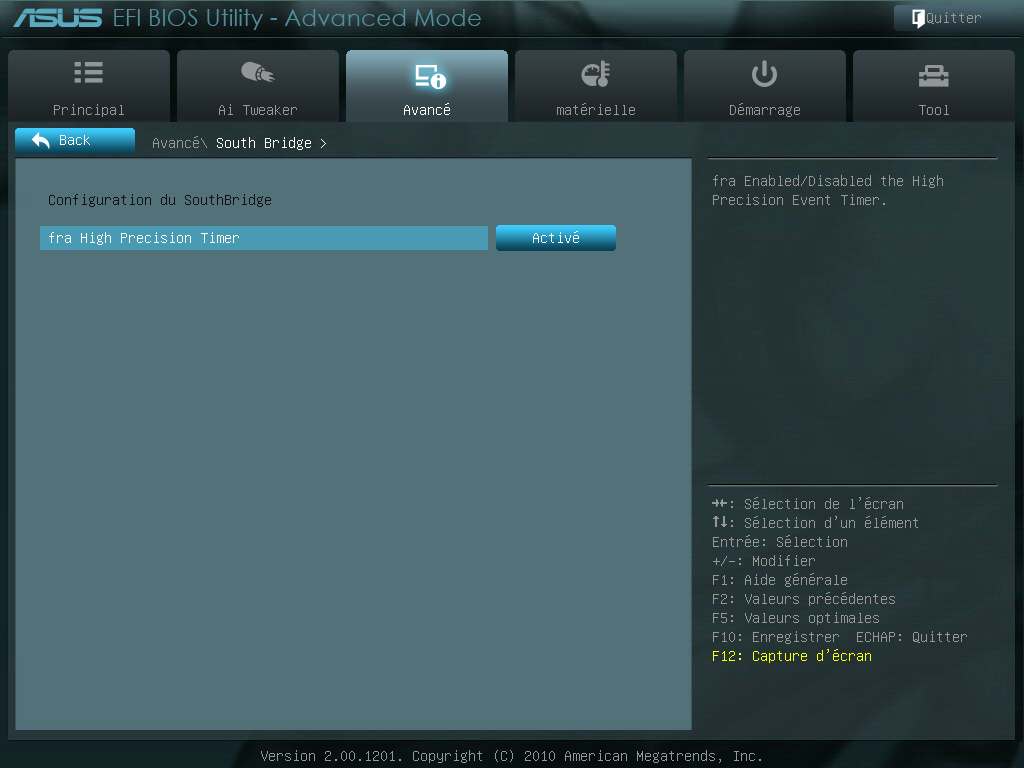

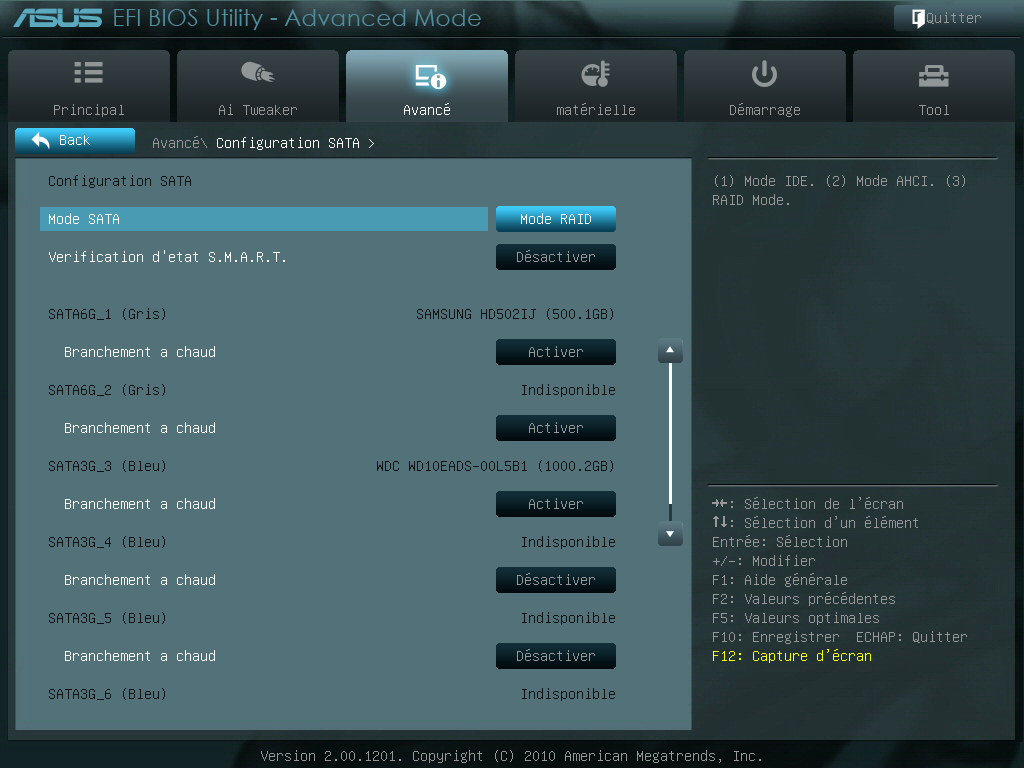

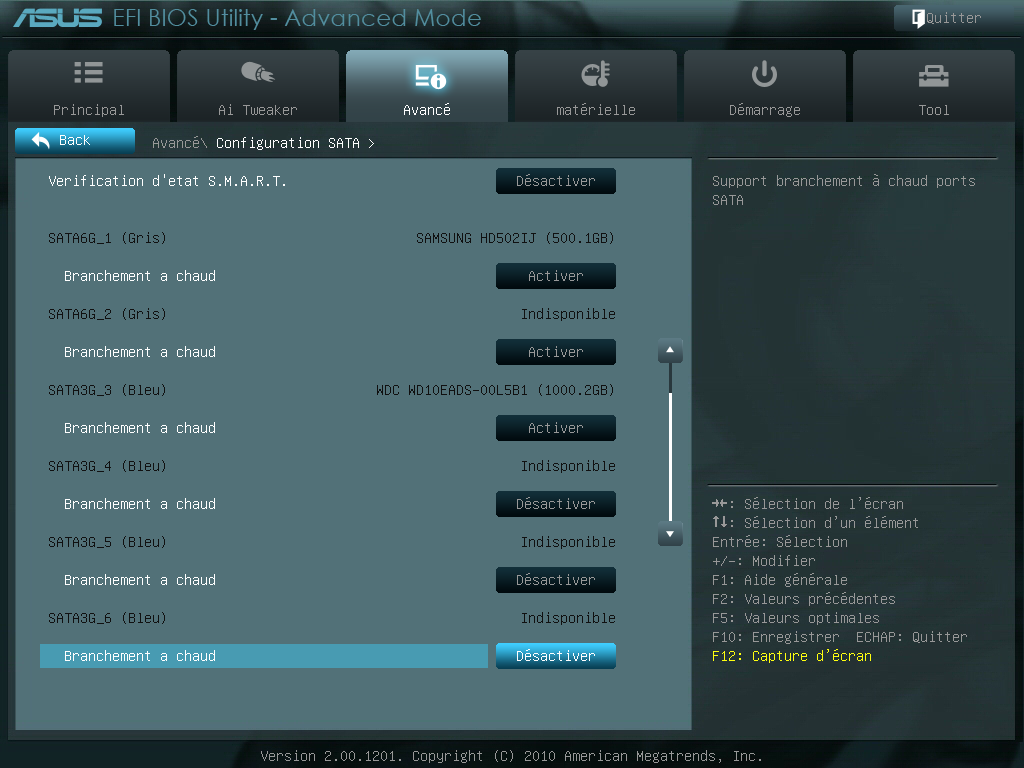

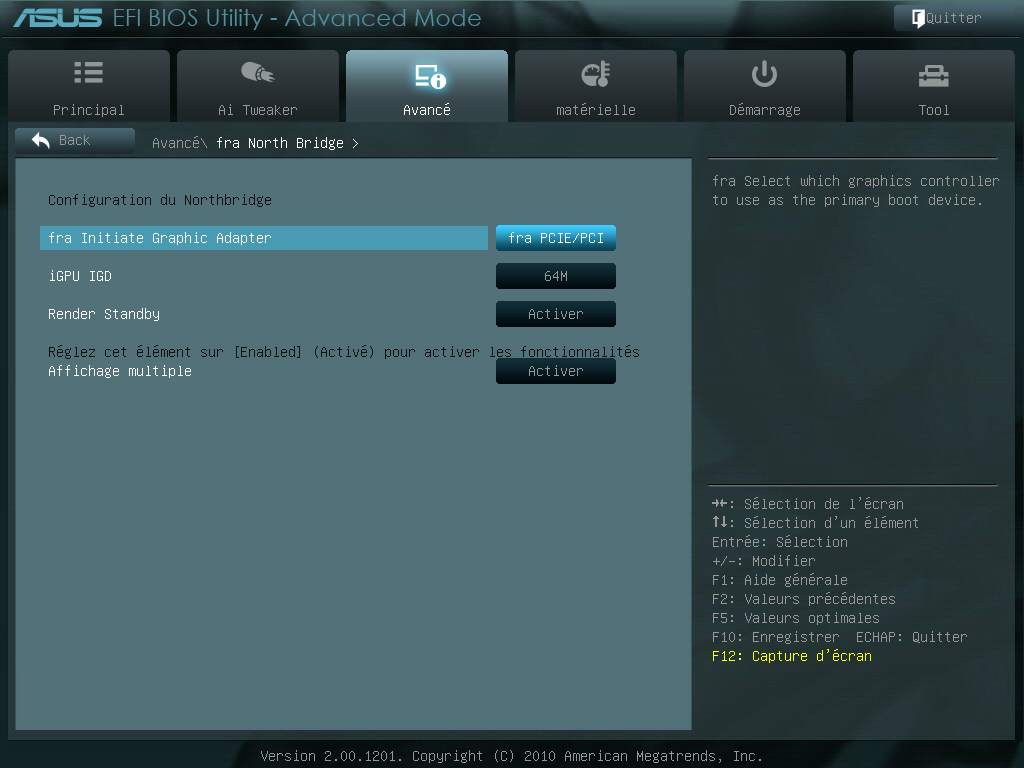

Dans ce menu avancé se retrouve également les différents réglages du chipset tant d'un point de vue IGP que contrôleurs SATA.
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/southbridge_t.png "La magie de la loupe, sans loupe")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/sata1_t.png "3N C11QU4N7 C357 P1U5 6r4ND")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/sata2_t.png "Enlarge your pe...icture")
Cliquer poooooour agrandir

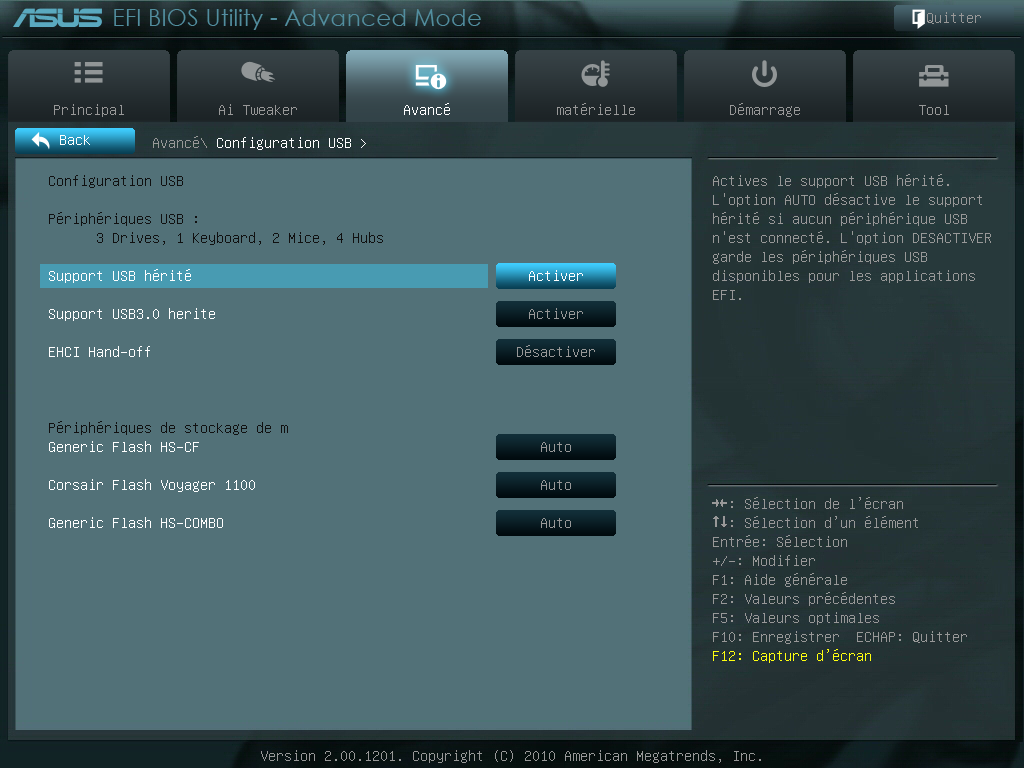

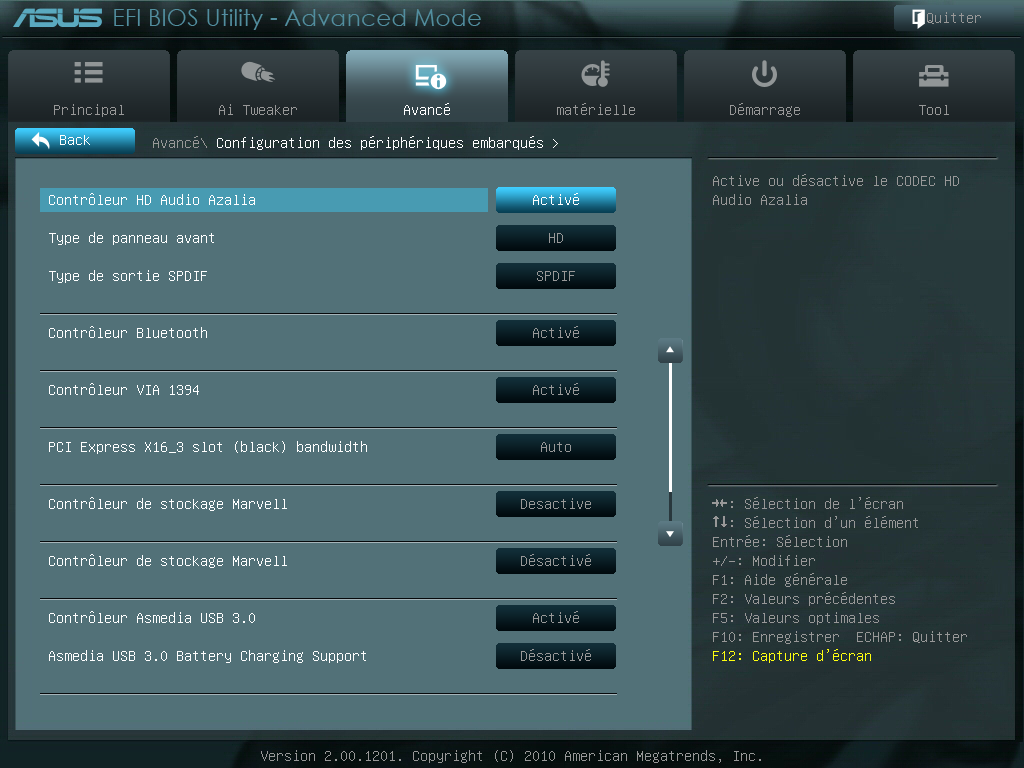

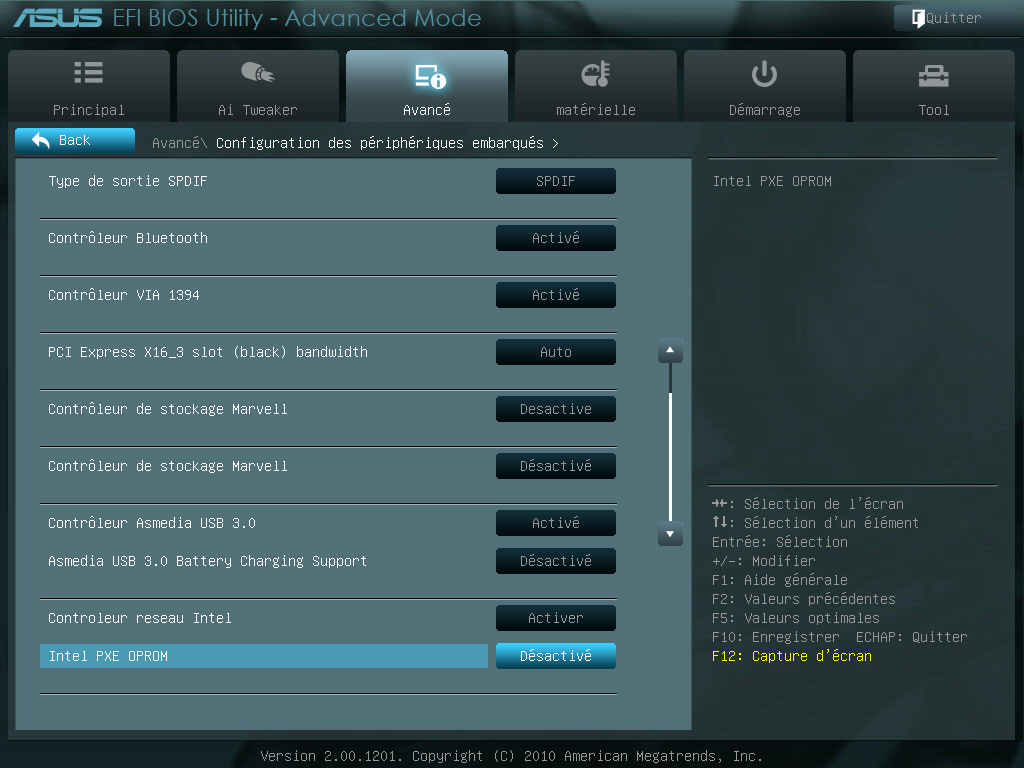

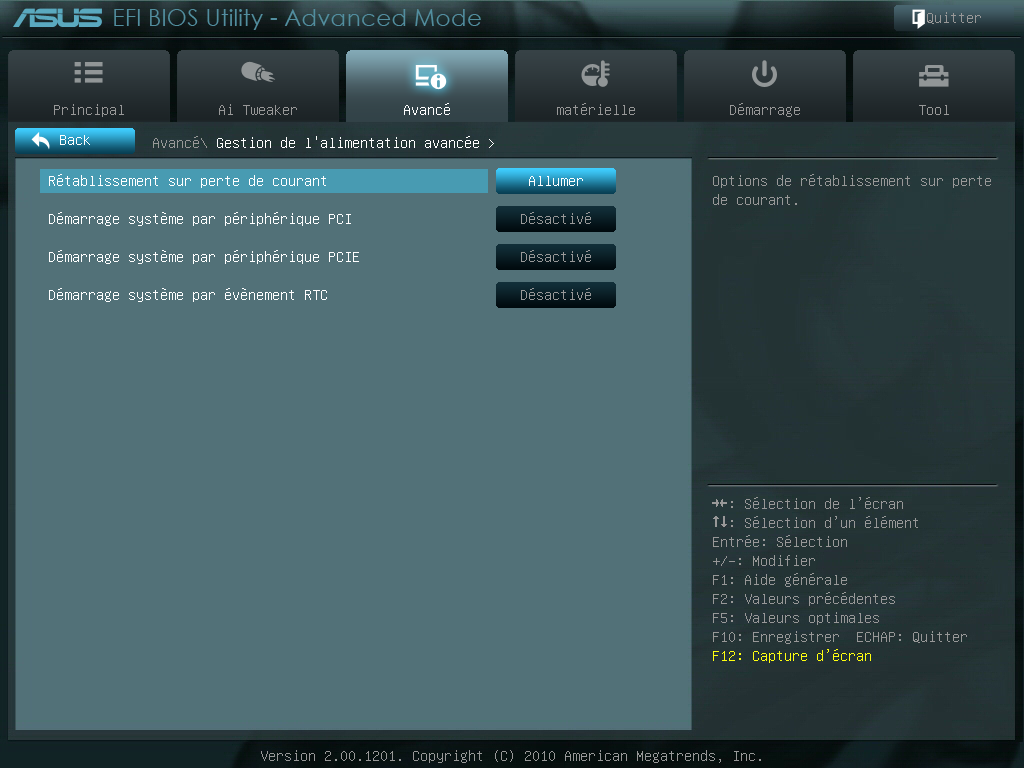

C'est également dans ce même menu que se retrouvent les options relatives à l'USB ou aux différents composants embarqués (Lan, Bluetooth, Firewire, etc.). Les options d'alimentation du système sont également présentes dans ce menu.
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/usb_t.png "Visionner en grand sur un magnifique pop-up")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/audio_t.png "La magie de la loupe, sans loupe")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/periph_t.png "Enlarge your pe...icture")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/alim_t.png "Enlarge your pe...icture")
Cliquer pour agrandir, oui-oui

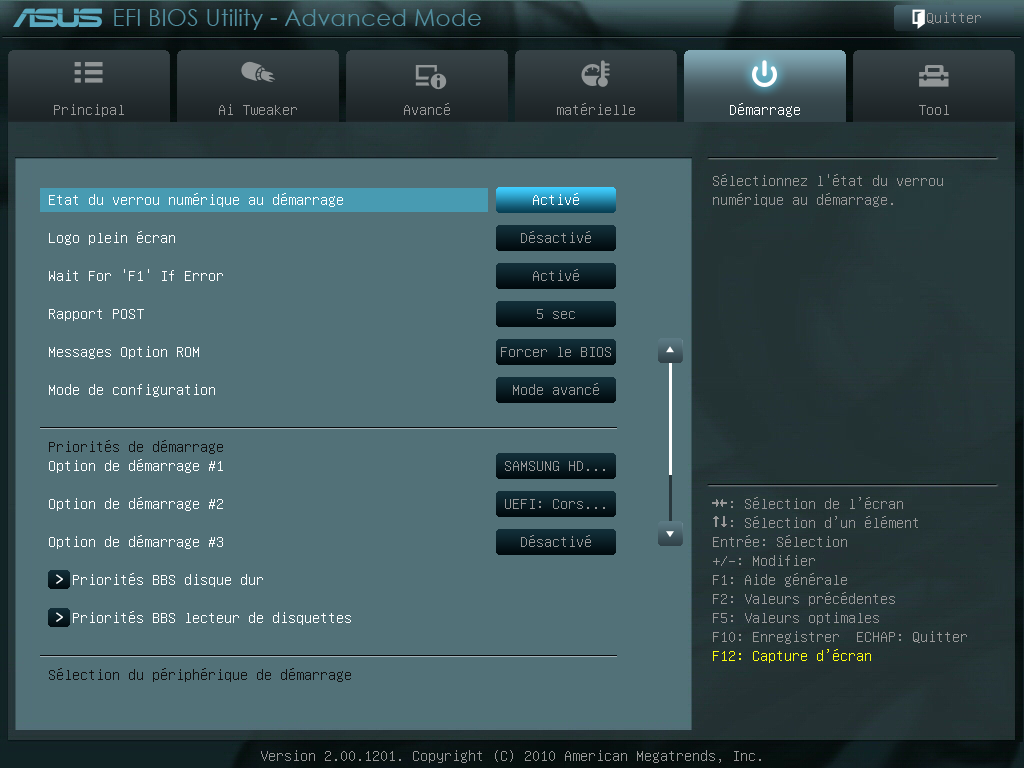

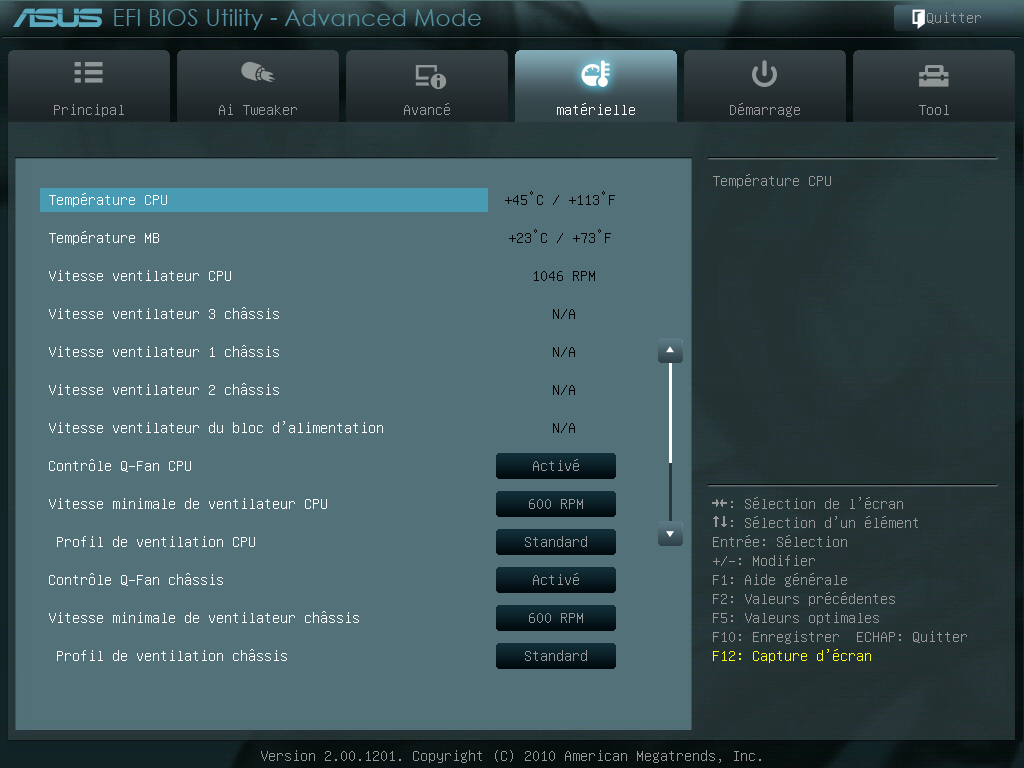

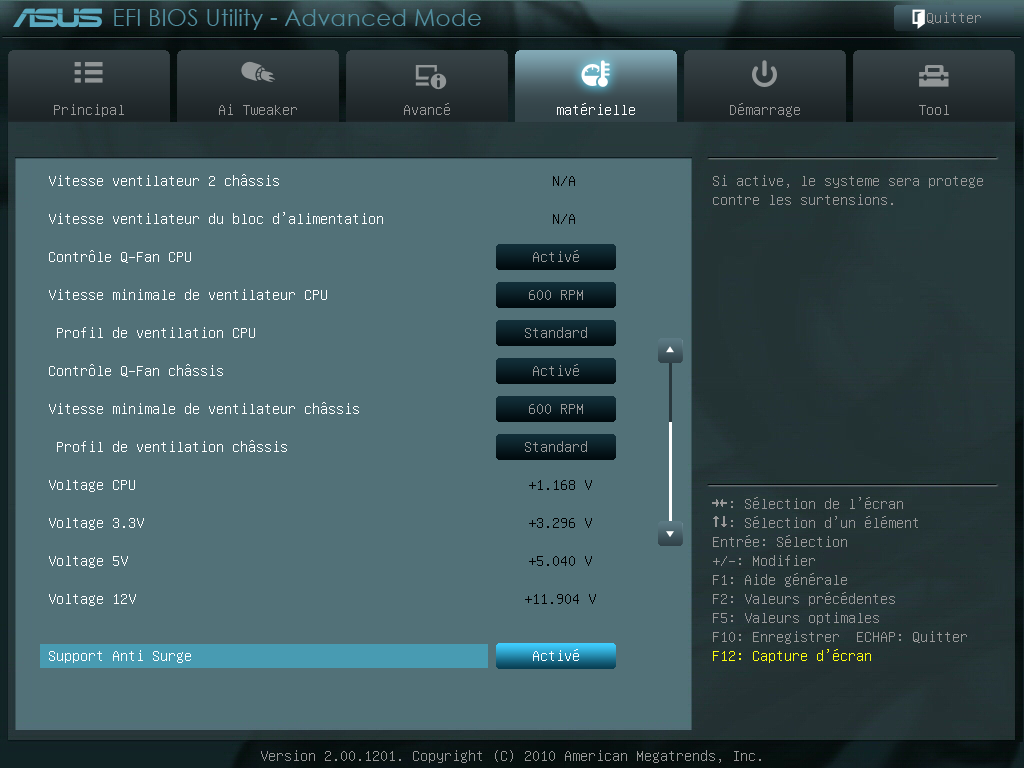

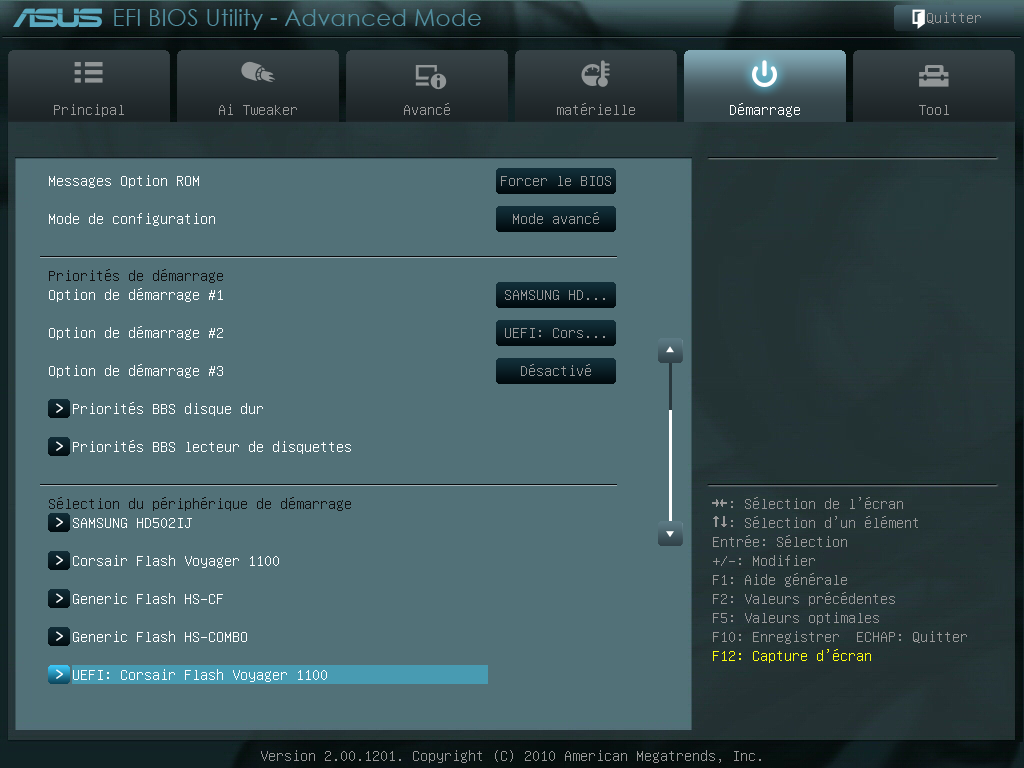

Le menu matériel rappelle les conditions de fonctionnement des différents composants (température CPU, etc.) et permet la gestion des vitesses de rotation des ventilateurs en relation. Le menu démarrage permet comme son nom l'indique de gérer toutes les options relatives à ce dernier.
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/materiel_t.png "Même pas cap' de cliquer")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/materiel2_t.png "Si vous cliquez, vous cliquez.")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/boot1_t.png "Si vous cliquez, vous cliquez.")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/boot2_t.png "Enlarge your pe...icture")
Cliquer pour agrandir, lalalalalala la

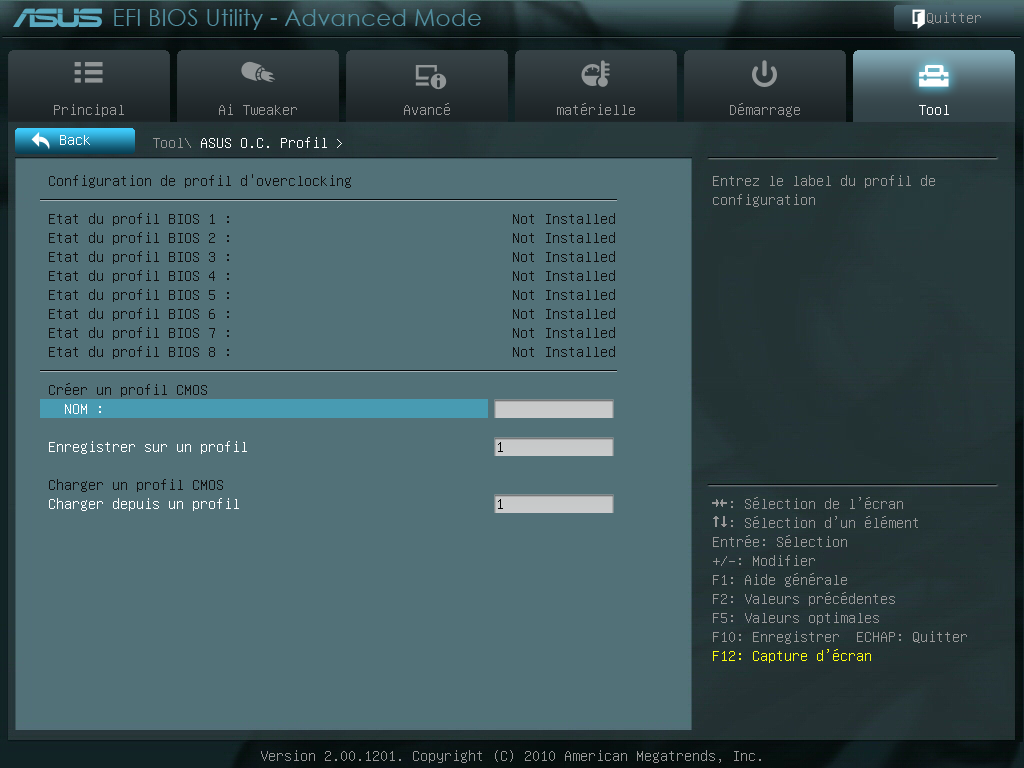

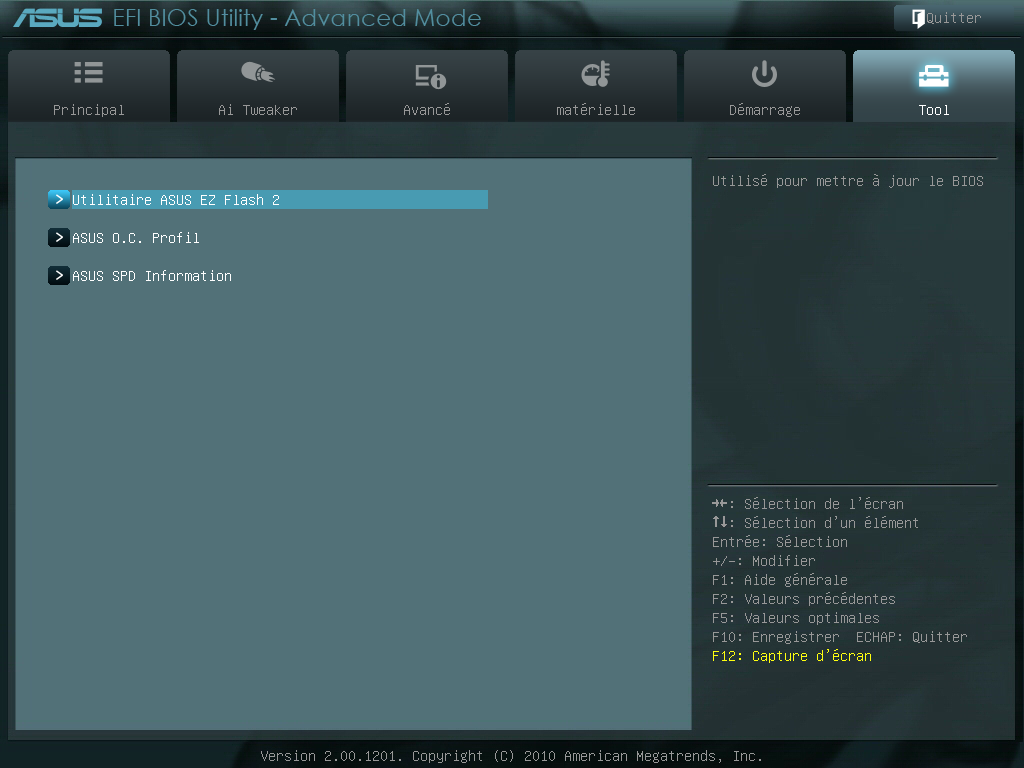

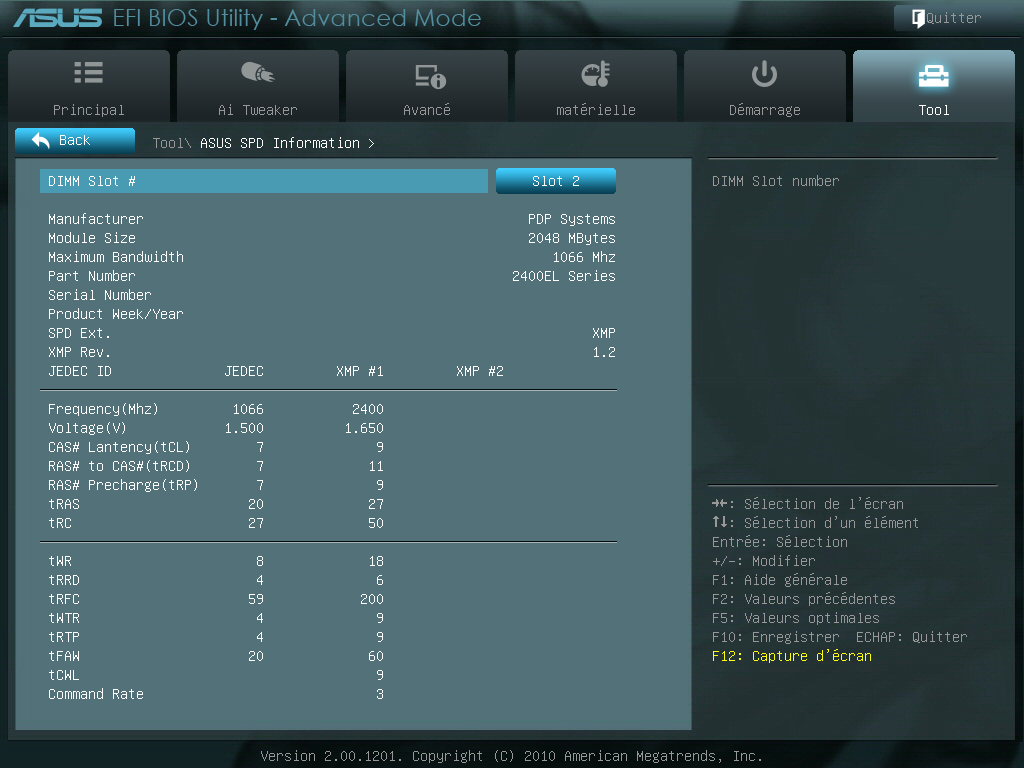

Enfin, les 3 dernières captures d'écran permettent de détailler le menu Tool qui regroupe Asus EZFlash, l'utilitaire de mise à jour du bios intégré, Asus OC Profile qui permet comme son nom l'indique de conserver différents profils d'overclocking et enfin Asus SPD information qui quant à lui autorise la lecture des informations contenues dans le SPD des barrettes installées.
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/tool_t.png "Enlarge your pe...icture")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/ocprofil_t.png "Enlarge your pe...icture")
![Bios Asus P8Z68-V Pro [cliquer pour agrandir]](/images/stories/articles/mb/intel_z68_asus_p8z68vpro/scr/spd_t.png "3N C11QU4N7 C357 P1U5 6r4ND")
Cliquer pour agrandir
Côté dot logicielle, cette dernière s'articule principalement autour d'AI Suite II qui permet une gestion complète de tous les paramètres relatifs à la carte mère et que Thibaut vous avait présenté dans ce dossier. Voilà c'est fini pour la description de cette carte mère, voyons le protocole retenu page suivante.
|
|
