• Fouille intégrale de la carte

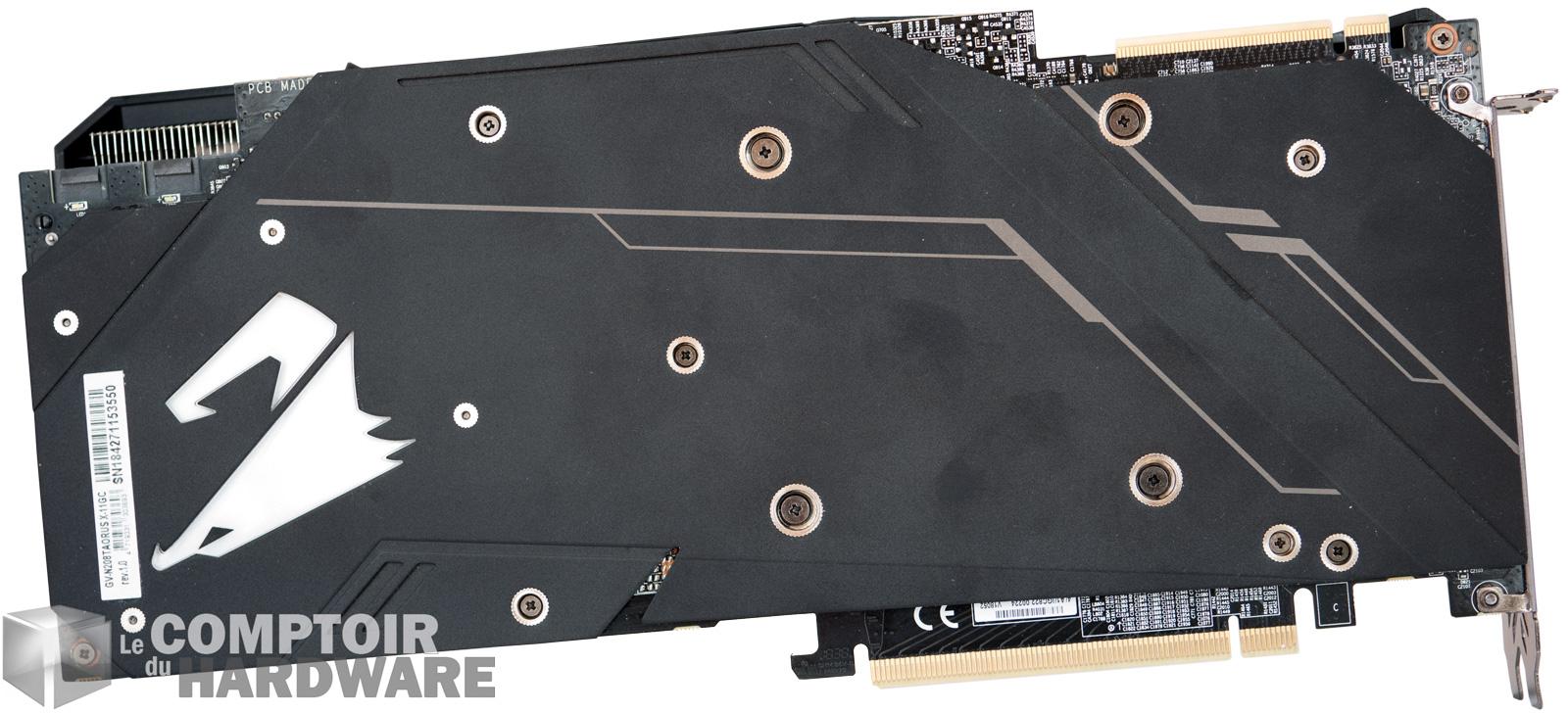

aorus rtx 2080 ti xtreme - vue de face [cliquer pour agrandir]aorus rtx 2080 ti xtreme - vue de derrière [cliquer pour agrandir]



GIGABYTE voit les choses en grand avec cette carte, et fournit un modèle assez massif sur cette gamme AORUS donc prévoyez un boîtier suffisamment grand. La carte rappelle sur certaines lignes sa petite sœur la GIGABYTE Gaming OC au niveau du PCB, la partie du haut supplémentaire étant là pour ajouter une gestion du RGB et des ventilos plus poussée. Le design est donc plus avancé d'apparence, mais en mettant les mains dans le cambouis il faut noter quelques points.

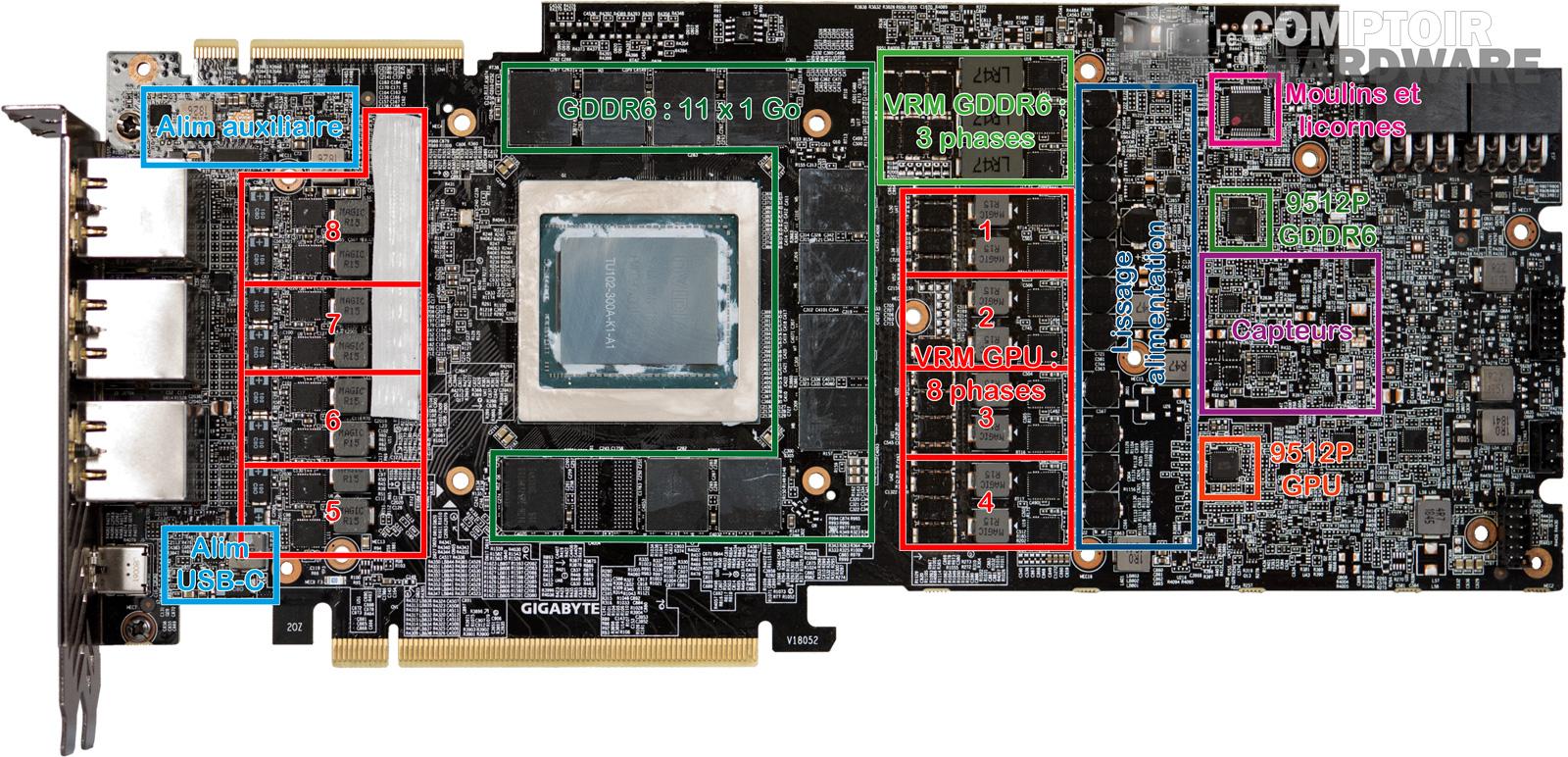

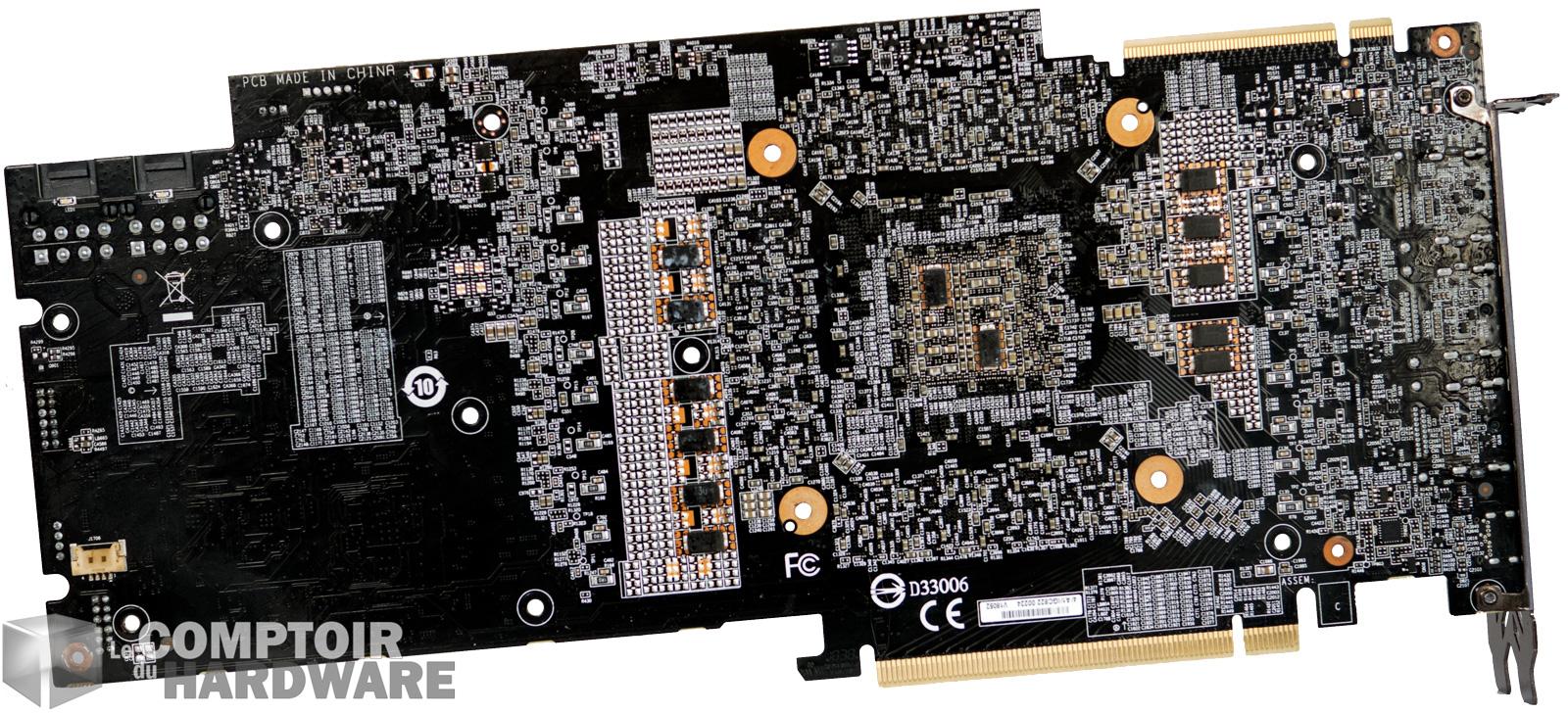

aorus rtx 2080 ti xtreme - vue détaillée du PCB [cliquer pour agrandir]aorus rtx 2080 ti xtreme - pcb vue de dos [cliquer pour agrandir]

Un PCB qui envoie du lourd, mais le double face disparaît sur une partie de la carte



À première vue le double face semble ne plus être présent sur la partie arrière de la carte avec un vide en composants assez présent. Dans les faits il s'agit principalement d'un espace alloué à des pistes assez épaisses qui doivent servir à transiter des courants élevés pour le GPU ou encore le système RGB - qui est plutôt solide sur cette carte. L'ensemble reste cependant bien optimisé, avec une bonne répartition sur la carte et la séparation sur les deux côtés du GPU des VRMs pour mieux répartir la chaleur. Par contre certains composants ont l'air d'avoir diminué en taille, ce qui peut s'avérer inquiétant au premier abord, mais l'augmentation du filtrage et du nombre de phases limite le besoin en gros dipôles passifs.

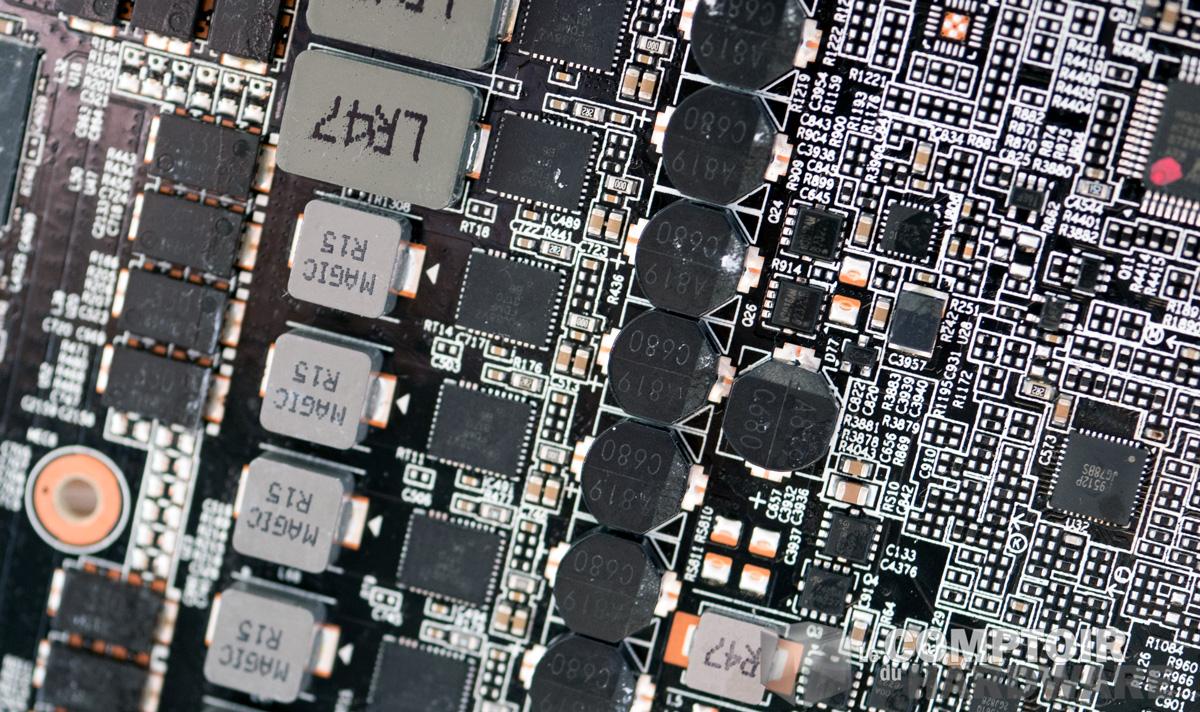

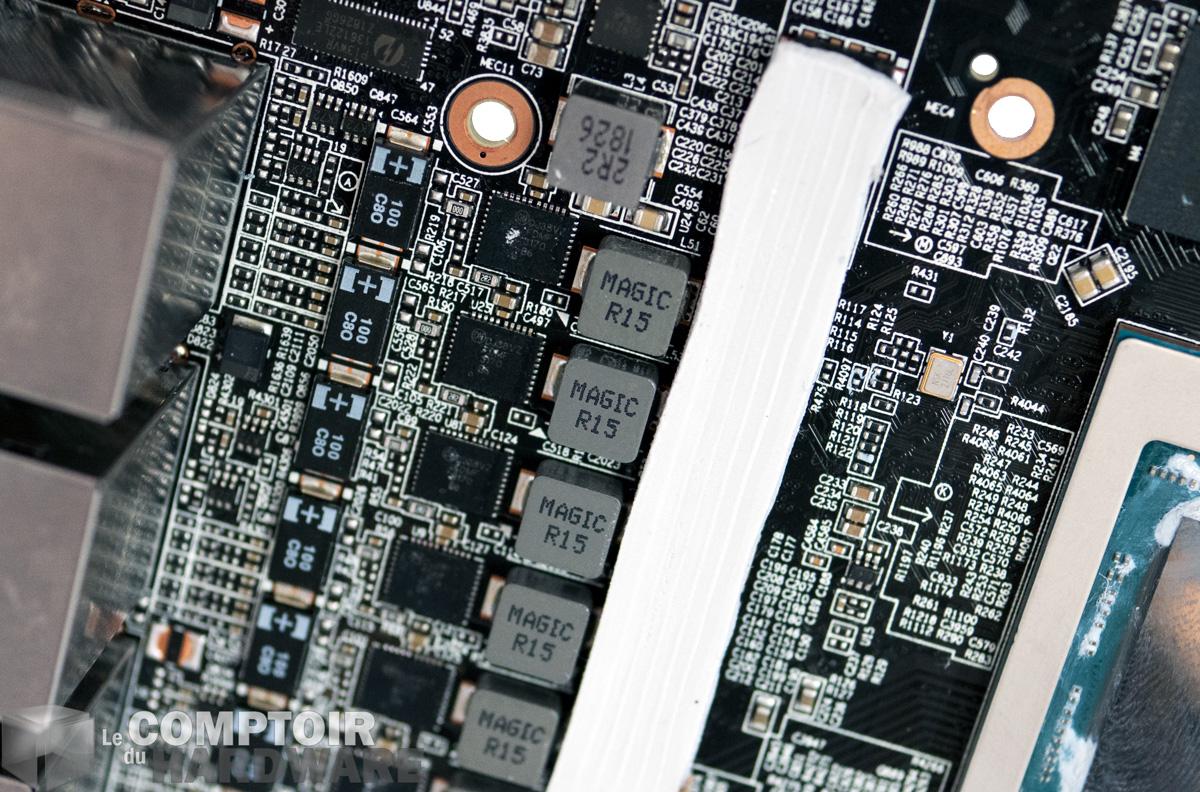

aorus rtx 2080 ti xtreme - vrms du côté gauche [cliquer pour agrandir]aorus rtx 2080 ti xtreme - vrms du côté droit [cliquer pour agrandir]

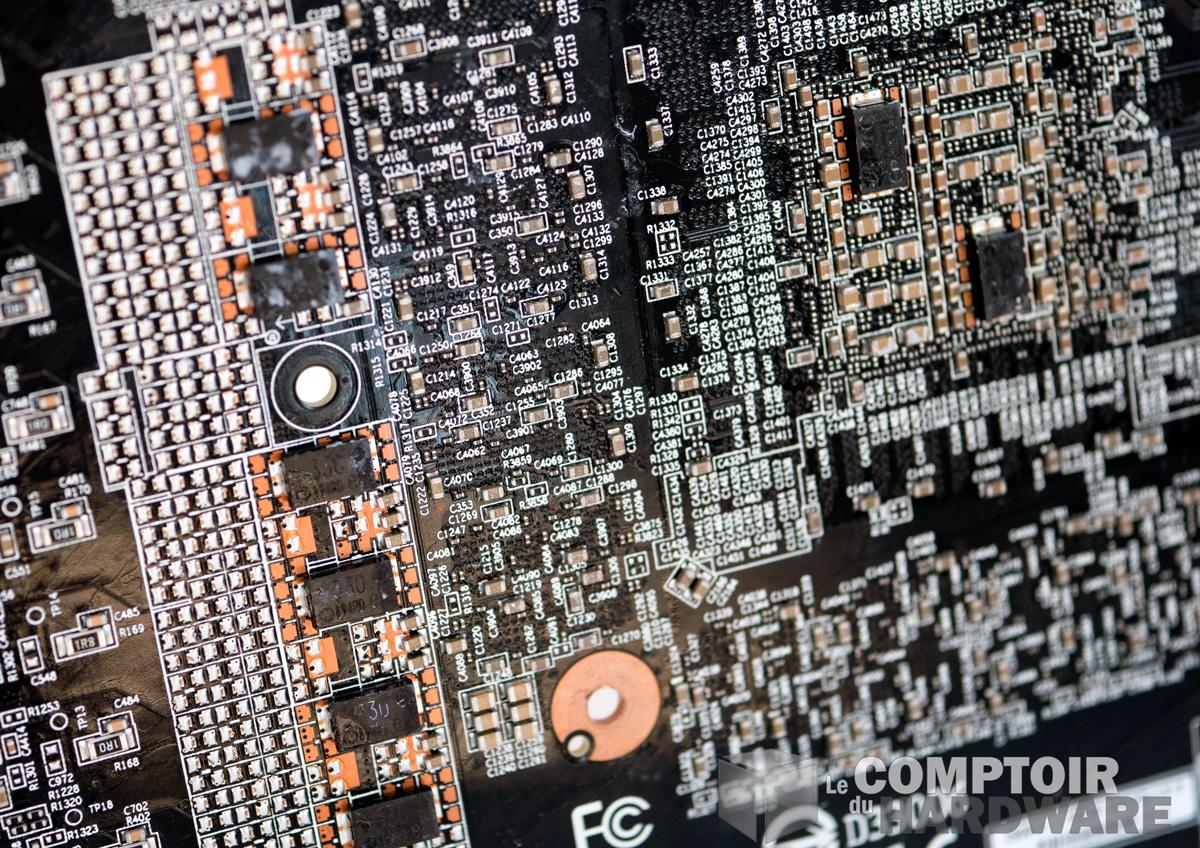

aorus rtx 2080 ti xtreme - découplage du GPU et de la mémoire GDDR6 [cliquer pour agrandir]

Une alimentation solide taillée pour des performances extrêmes en apparence, mais les selfs paraissent un peu petites



Niveau alimentation c'est très simple, 16 modules qui fonctionnent par paire pour un total de 8 phases sur le GPU et 3 modules sur 3 phases pour la mémoire en GDDR6. De part et d'autre, la dose de condensateurs pour filtrer, lisser et réguler correctement les tensions et courants au sein de la carte permettent d'obtenir en théorie une stabilité hors norme et donc de pratiquer de l'overclocking à l'excès, il y a plus à craindre que ce soit le GPU qui chauffe avant l'électronique. De même, que ce soit pour les autres tensions ou la gestion de la ventilation - et du magnifique RGB - tous les composants sont du haut de gamme de l'électronique, GIGABYTE cherchant à mettre le paquet de ce côté. Nous pourrions même trouver ça un peu trop, l'espace occupé par cet attirail étant énorme malgré l'optimisation du PCB.

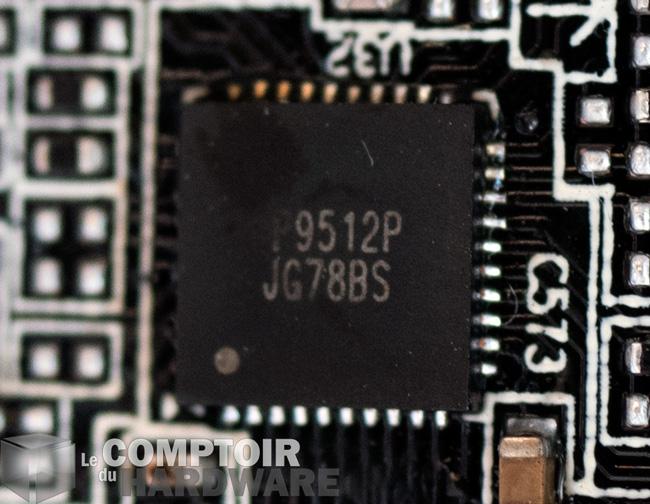

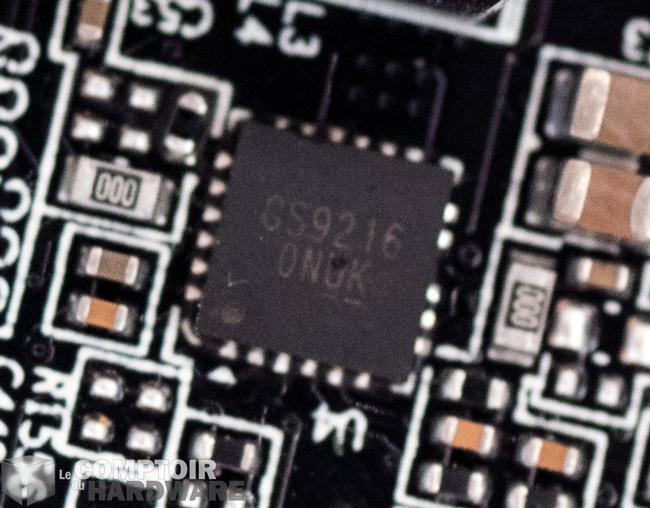

aorus rtx 2080 ti xtreme controleur psuaorus rtx 2080 ti xtreme buck 1 8 v

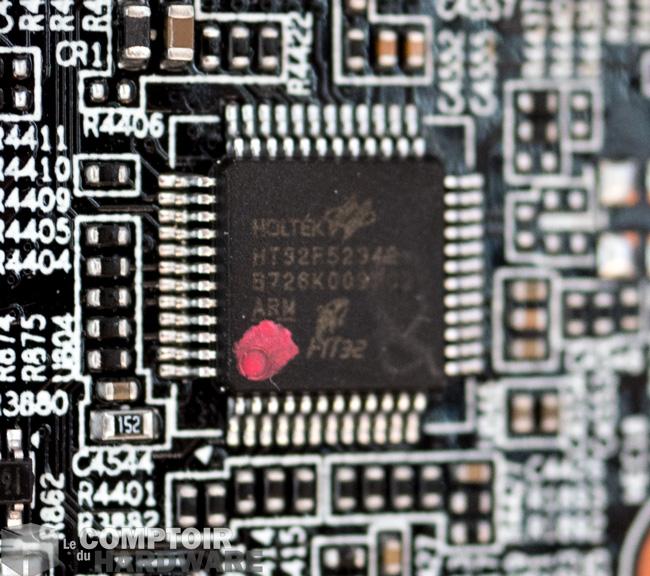

aorus rtx 2080 ti xtreme mcu peripheriques

Zoom sur les contrôleurs. Nous avons des classiques 9512P pour les VRMs du GPU (8 phases) et de la GDDR6 (3 phases), un convertisseur GS9216 pour obtenir le 1.8V et un microcontrôleur ARM de chez Holtek pour gérer le RGB et les ventilateurs.

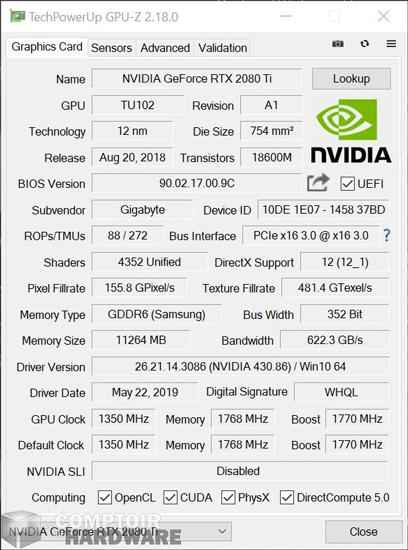

Continuons avec une petite analyse GPU-Z de notre carte à base de TU102. Fait étonnant, GPU-Z ne détecte pas de variation de base des paramètres en fréquence dans le BIOS de la carte, alors qu'elle est vendue comme OC. Mais ne vous y attachez pas trop, car la valeur donnée ne tient pas compte du fonctionnement du GPU Boost 4 de NVIDIA.



aorus rtx 2080 ti xtreme gpuz



Cependant malgré une électronique de pointe, la carte ne monte pas haut dans les tours et chauffe rapidement dès qu'on la taquine à fond. Nous allons voir tout ça en détail afin de comprendre ce qui se passe, la carte enregistrant une consommation et une chauffe élevées avec ses paramètres d'usine.

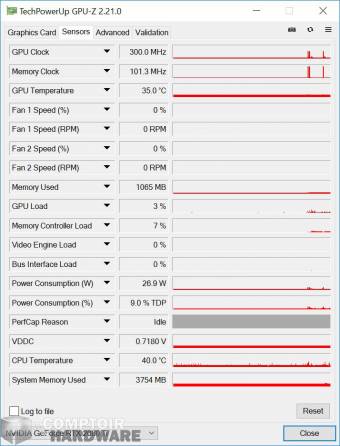

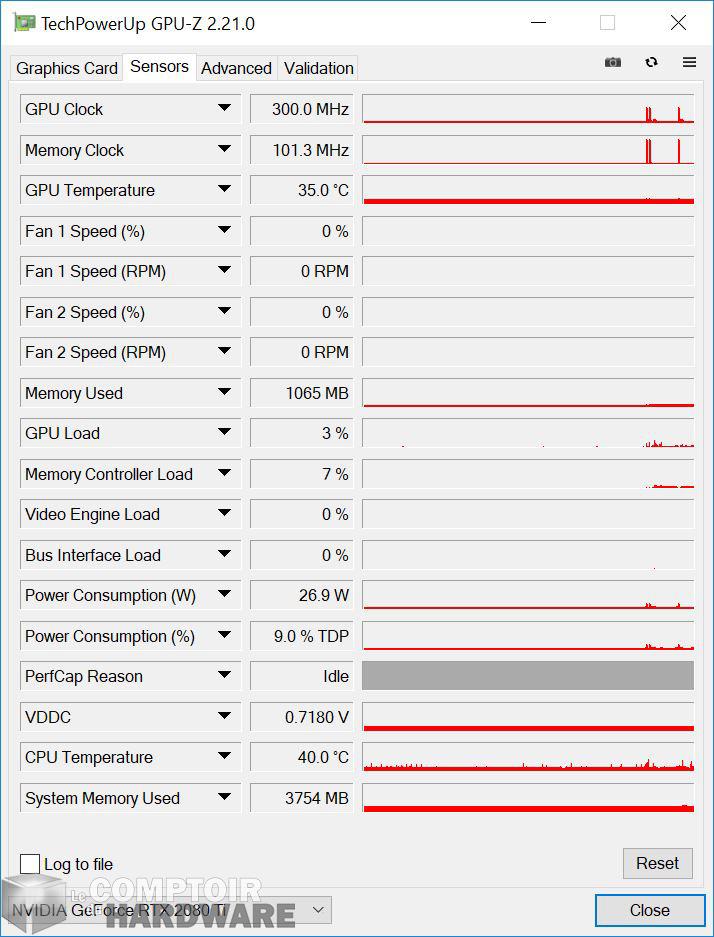

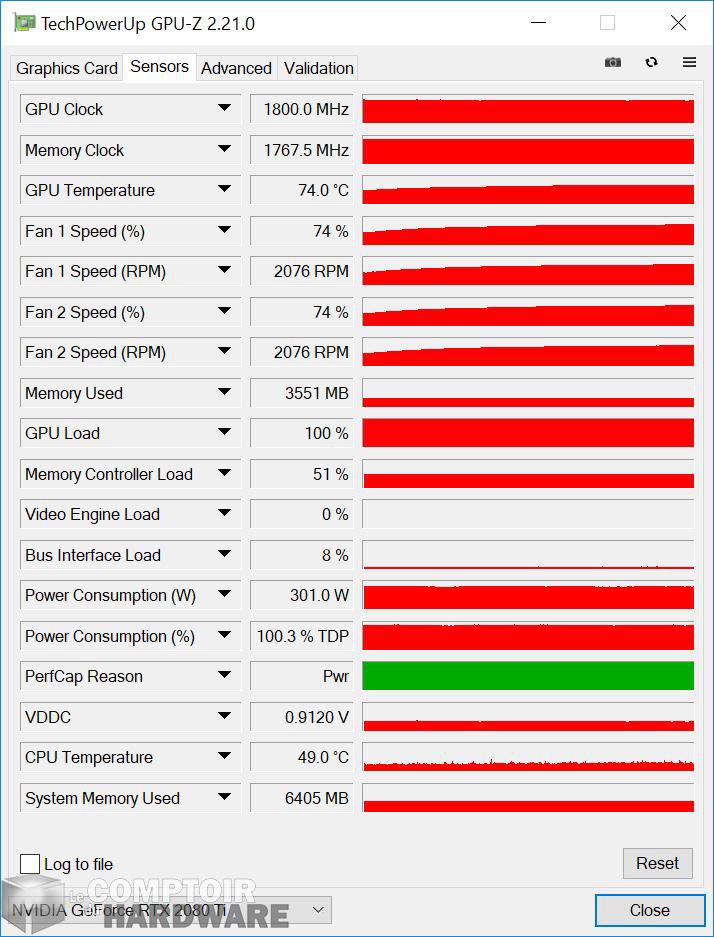

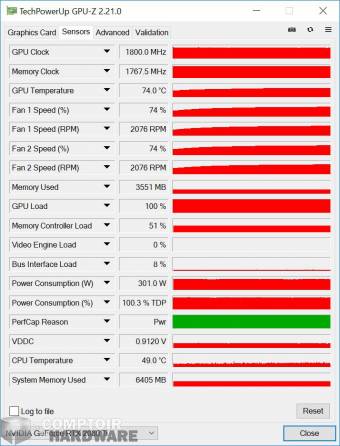

aorus rtx 2080 ti xtreme - capteurs gpu-z au repos [cliquer pour agrandir]aorus rtx 2080 ti xtreme - capteurs gpu-z en charge [cliquer pour agrandir]

 Données GPU-Z de la AORUS RTX 2080 Ti  Xtreme: à gauche au repos, à droite en charge
