Test • NVIDIA GeFORCE RTX 2060
GeForce RTX 2060 Founders Edition : face avant
GeForce RTX 2060 Founders Edition : face arrière
GeForce RTX 2060 Founders Edition : face supérieure
GeForce RTX 2060 Founders Edition : connecteurs vidéo
la belle vue de trois quart / RTX 2060 FE
GeForce RTX 2060 Founders Edition : le radiateur
GeForce RTX 2060 Founders Edition : PCB de dos
GeForce RTX 2060 Founders Edition : PCB
Fréquences GPU-Z RTX 2060 FE

• GeForce RTX 2060 FE

Pour ce test, NVIDIA nous a fait parvenir une GeForce RTX 2060 Founders Edition qui sera commercialisée à partir du 15/01/2019, au tarif de 369 € sur le site du caméléon. Toutefois, à l'instar de la génération passée, il faut considérer ce modèle comme un étalon en termes de finitions et conception. Chaque marque ira de ses propres cartes et refroidisseurs pour tenter de se différencier autant que possible des concurrentes, certains jouant sur les prestations, d'autres sur les prix, qui devraient débuter en-dessous de celui de cette Founders Edition, une fois l'effet nouveauté estompé. Quoi qu'il en soit, cette dernière reprend intégralement le design concocté pour cette nouvelle génération, avec un carter métallique argenté au sein duquel prennent place 2 ventilateurs axiaux de 90 mm à treize pales. Par rapport aux RTX 2080 / 2080 Ti, cette 2060 FE est plus courte à 23 cm et légère (972 g), reprenant ainsi les dimensions, masse et encombrement (2 slots) de la RTX 2070 FE lancée mi-octobre.

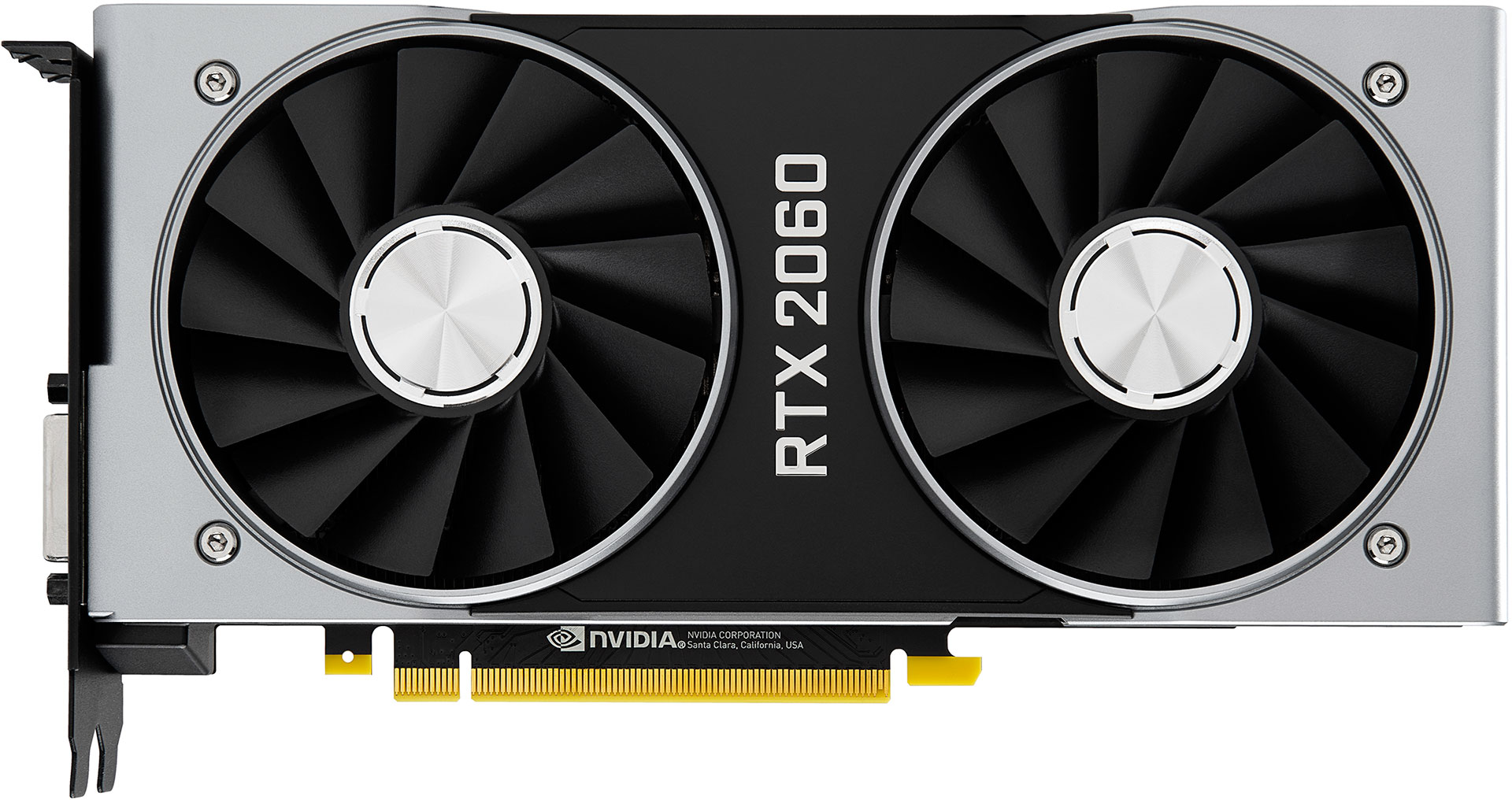

GeForce RTX 2060 Founders Edition : face avant [cliquer pour agrandir]GeForce RTX 2060 Founders Edition : face arrière [cliquer pour agrandir]

Face avant et arrière

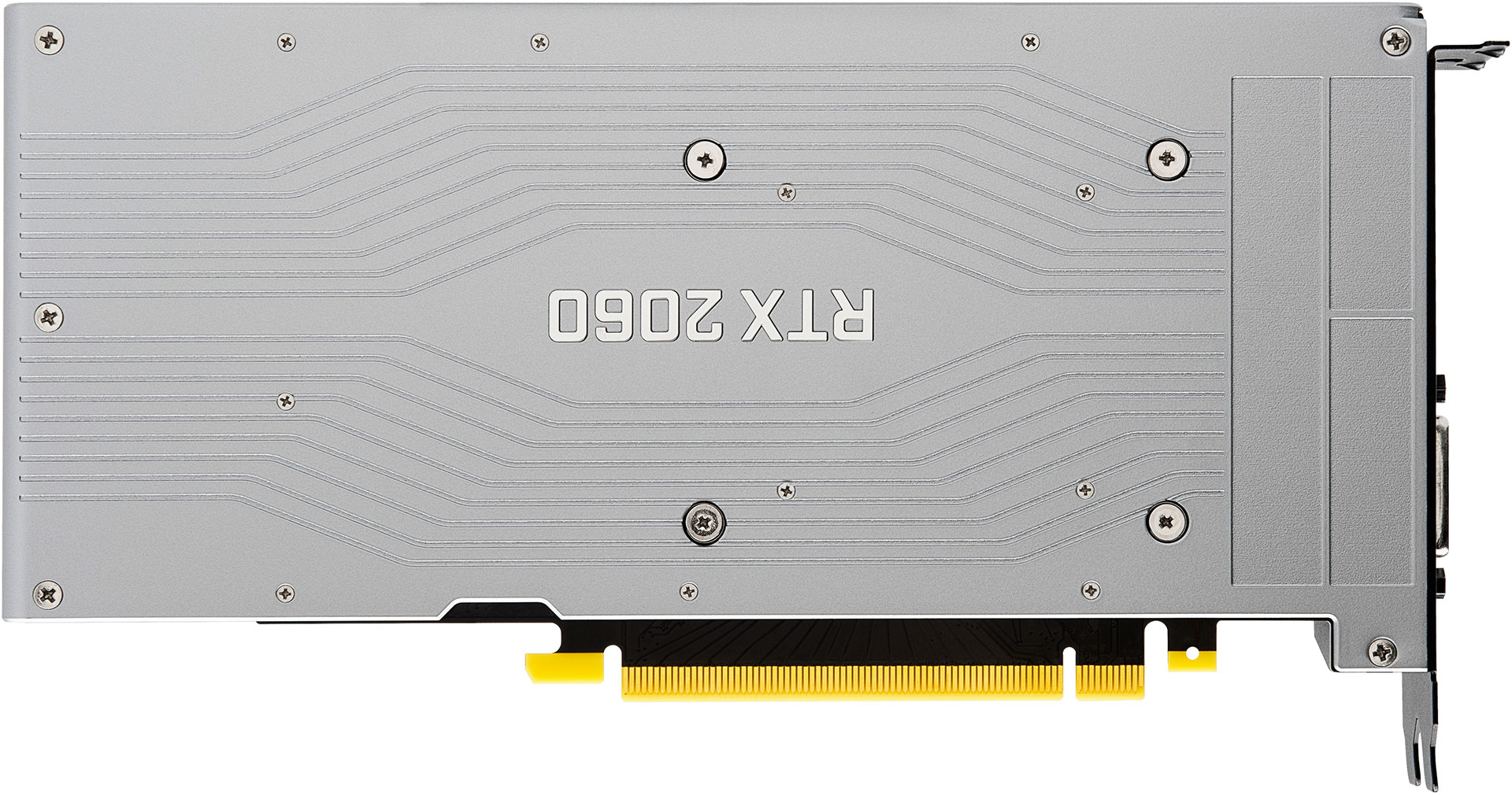

La face arrière est intégralement recouverte par une backplate, argentée elle-aussi, cette dernière "s'unissant" avec le carénage avant aux extrémités de la carte (cf. image ci-dessous), pour un effet visuel des plus réussis.

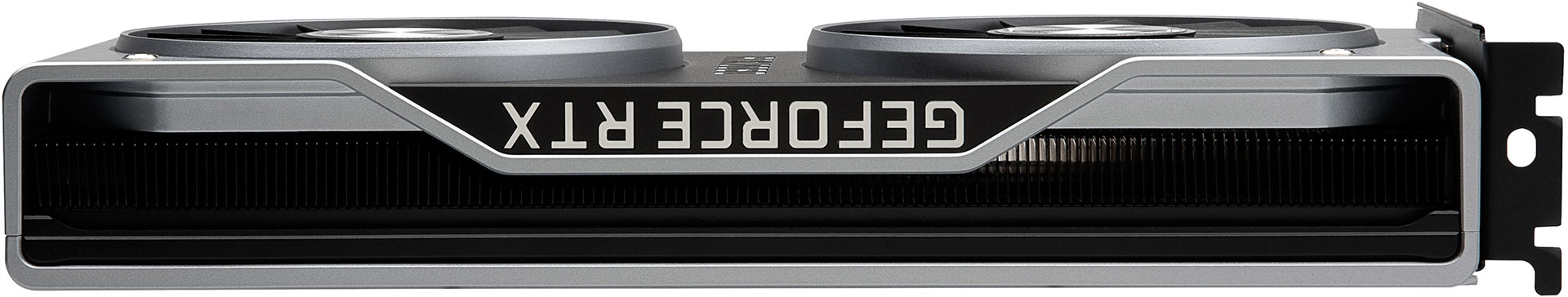

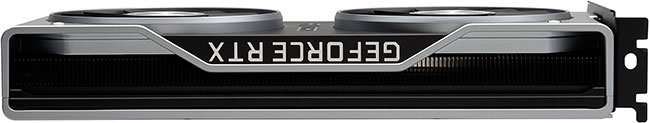

GeForce RTX 2060 Founders Edition : face supérieure [cliquer pour agrandir]

La carte en vue supérieure

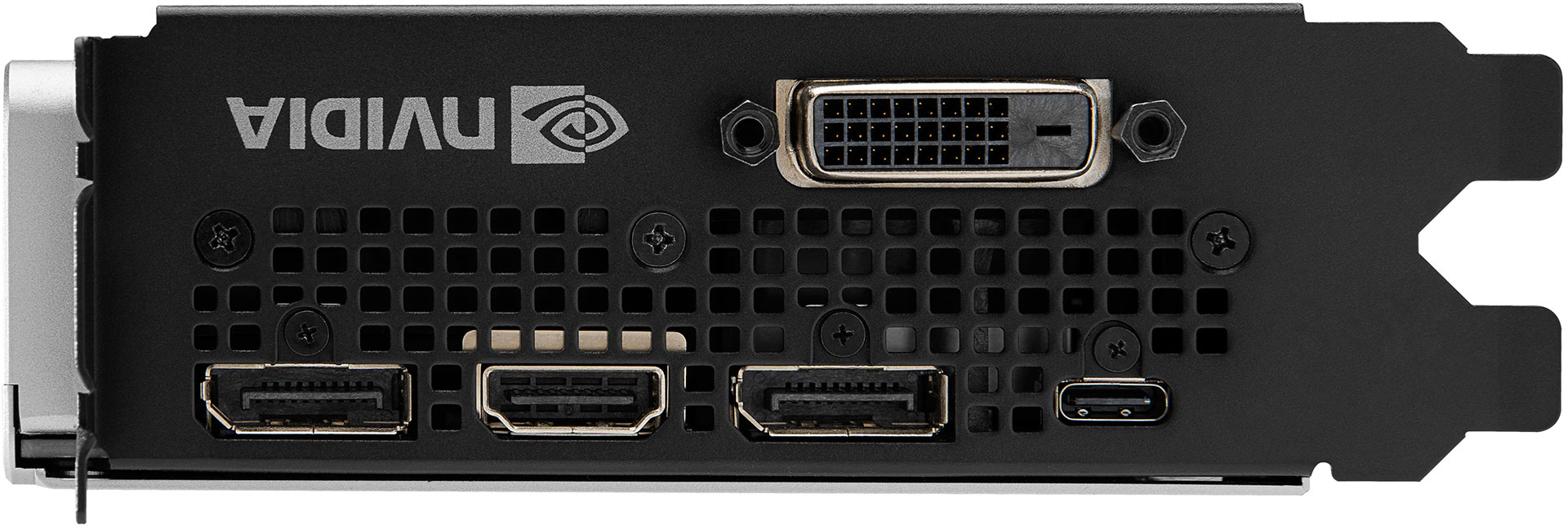

La connectique diffère légèrement de celles des RTX 2080 / 2080 Ti, puisqu'un Display Port disparaît au profit d'un DVI(-D), pour le bonheur de ceux disposant encore d'un moniteur utilisant cette connectique. Pour le reste, c'est complet avec un connecteur HDMI 2.0b, 2 Display Port 1.4a et un USB Type-C (VitrtualLink).



GeForce RTX 2060 Founders Edition : connecteurs vidéo [cliquer pour agrandir]

 La connectique vidéo

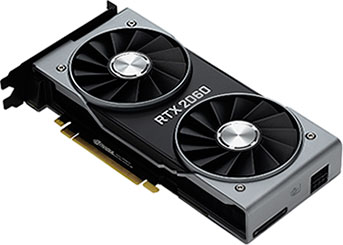

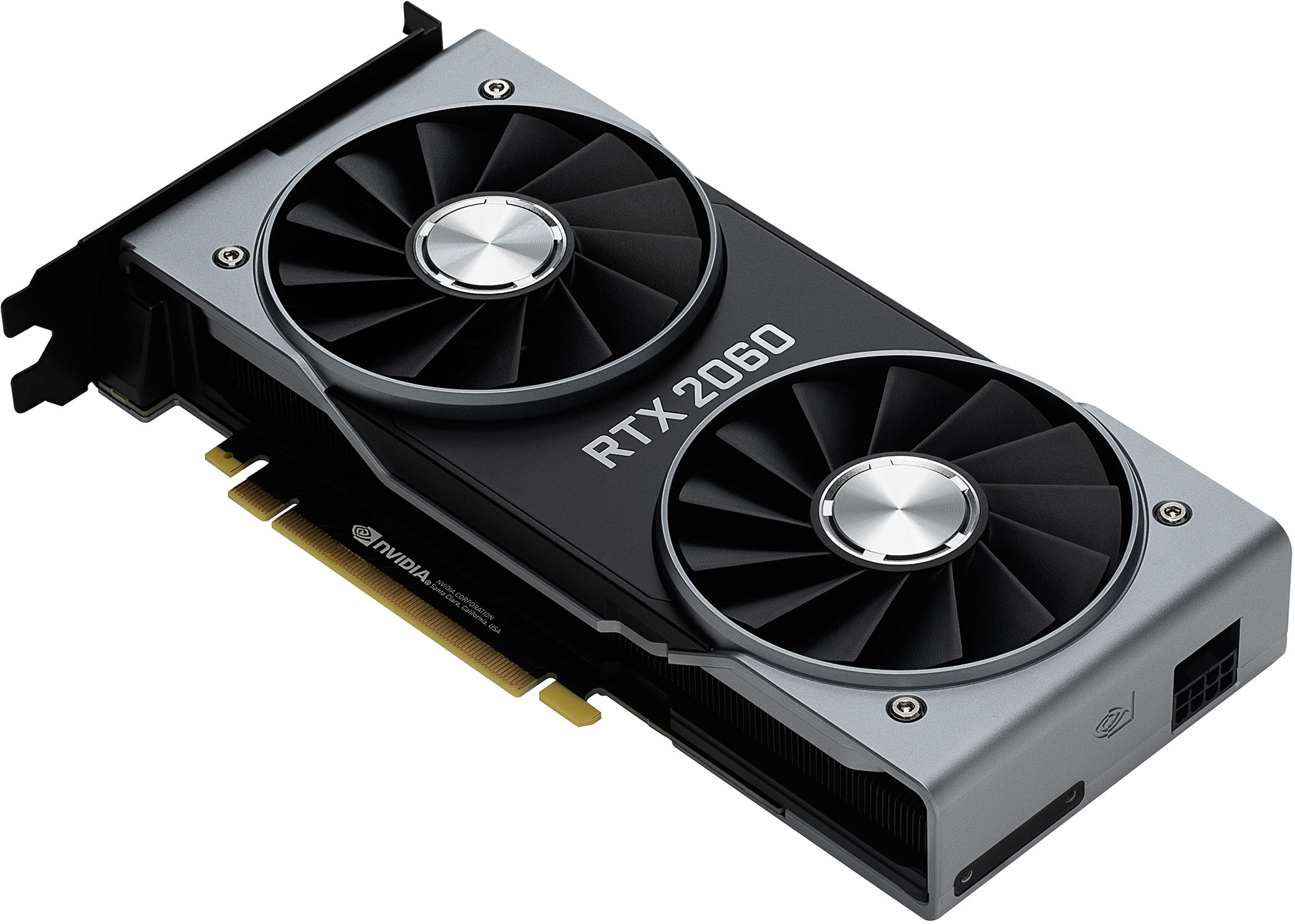

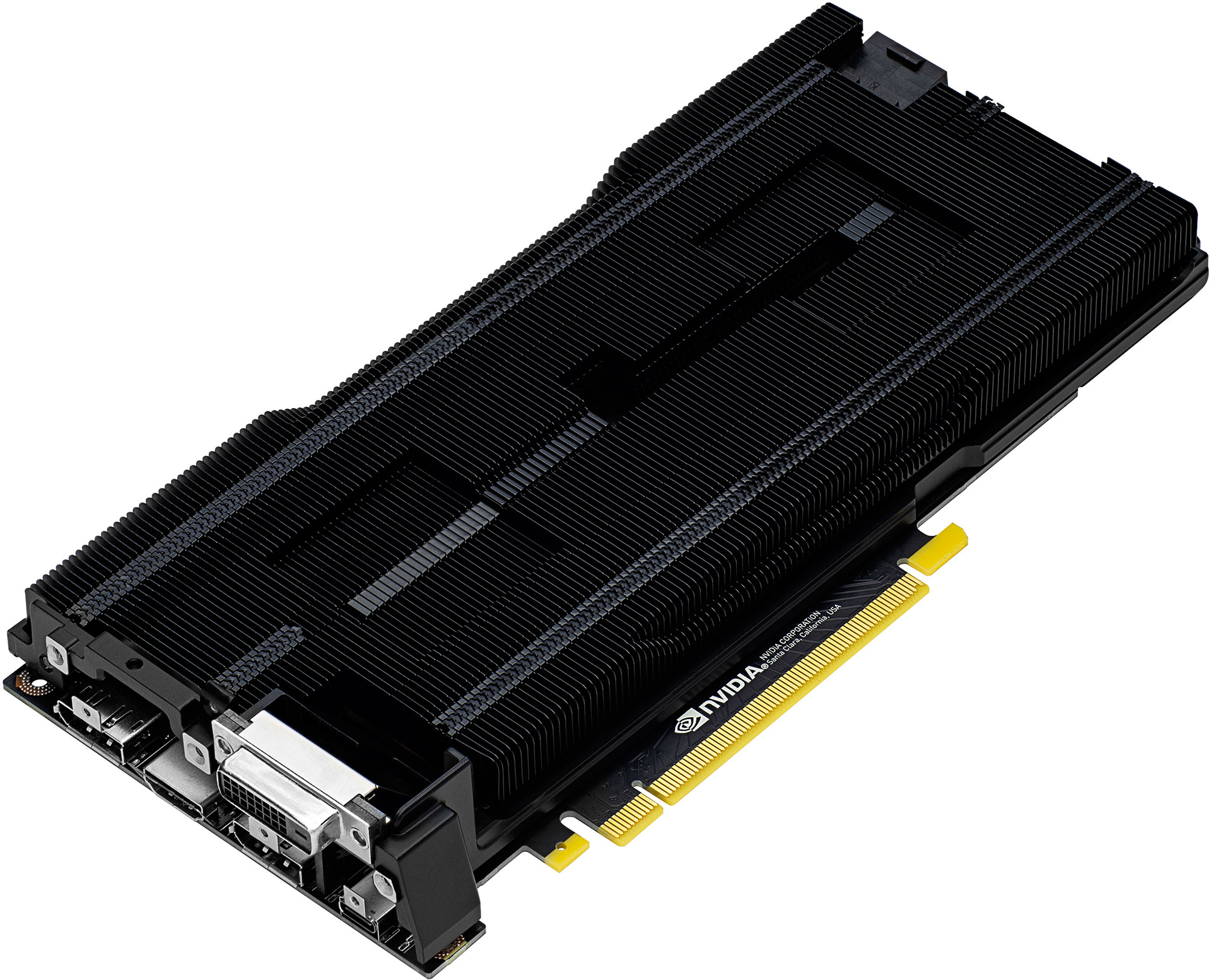

L'alimentation électrique est assurée par le port PCIe et un connecteur à 8 broches, situé en bout de carte. De quoi fournir théoriquement jusqu'à 225 W, pour une carte disposant d'un TDP officiel à 160 W. Il reste donc une marge conséquente pour overclocker, mais aussi pour l'alimentation du VirtualLink (jusqu'à 35 Watts absorbés, pour 27 W restitués max.). Le radiateur est composé d’ailettes en aluminium surplombant une chambre à vapeur, s’étendant sur toute la longueur du refroidisseur. Le GPU bien-sûr, mais aussi les puces mémoires et de nombreux composants de puissance (transistors & selfs) sont en contact avec ce radiateur par le biais de pâte ou pads thermiques.



la belle vue de trois quart / RTX 2060 FE [cliquer pour agrandir]GeForce RTX 2060 Founders Edition : le radiateur [cliquer pour agrandir]

L'alimentation et le radiateur

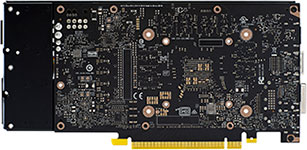

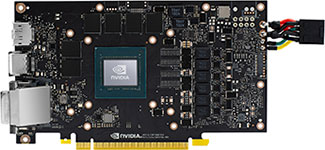

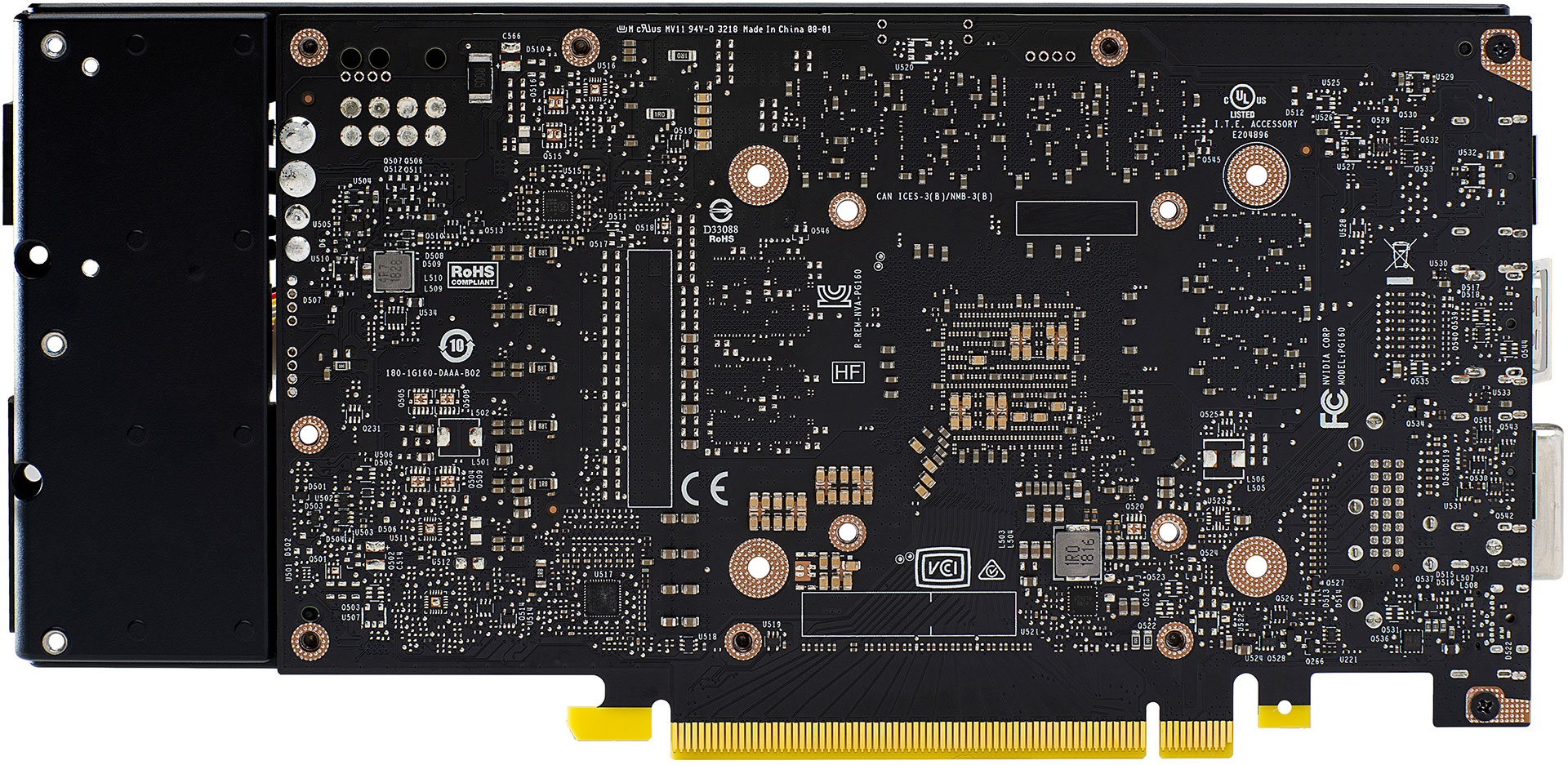

En retirant la plaque arrière (qui participe au refroidissement via des pads thermiques), on remarque un PCB plus court que le radiateur, ce dernier dépassant d'un peu moins de 4 cm. Six semble être le chiffre magique de cette carte, car TU106 (identifié 300 contre 400 à celui de la RTX 2070) trône au centre du circuit imprimé, entouré de 6 puces GDDR6 d'origine Samsung et certifiées pour 14 Gbps. L'étage d'alimentation dédié au GPU dispose de son côté de 6 phases. Cette carte partageant son PCB avec la RTX 2070 FE, 2 emplacements mémoire sont en conséquence inutilisés, du fait de l'amputation du bus à 192-bit. Notons enfin que le connecteur d'alimentation n'est pas situé à proprement parler sur le circuit imprimé, mais déporté à l'arrière du carénage via des câbles électriques soudés.



GeForce RTX 2060 Founders Edition : PCB de dos [cliquer pour agrandir]GeForce RTX 2060 Founders Edition : PCB [cliquer pour agrandir]

La carte dénudée



L’œil de l'électronicien : NVIDIA propose une carte milieu de gamme en réduisant la quantité de mémoire embarquée et la complexité du GPU, mais aussi en limitant l'électronique disponible sur son dernier modèle. Nous pouvons remarquer la diminution du nombre de phases un peu brute par rapport à la puissance théorique de 160 W, toutefois, le maintien du design VRM de qualité + condensateurs solides garantit toujours la stabilité de tension que représente cette génération Turing. La réduction des coûts a tendance malgré tout, à rendre le fabricant plutôt avare en composants passifs à notre goût. Enfin, l'exploitation parfaite du double face permet de réduire la taille de la carte sans que cela soit gênant et permet de projeter des modèles miniatures pour boîtier mini-ITX en réduisant le surcoût lié à la miniaturisation.

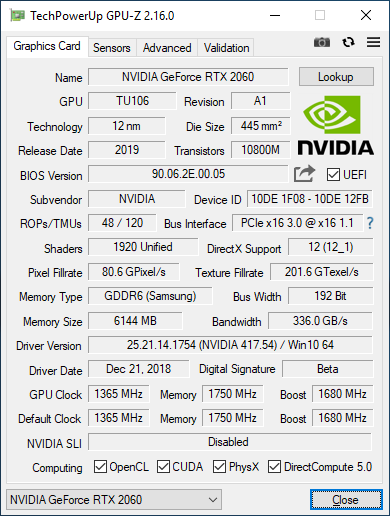

Poursuivons la description de notre carte au travers de GPU-Z, qui dans sa version 2.16, supporte sans souci notable la RTX 2060, puisque partageant son GPU avec sa grande sœur. La fréquence de base est encore plus conservatrice que sur la RTX 2070, probablement pour se conformer à un TDP en baisse à 160 W. Toutefois, la fréquence appliquée en charge est systématiquement supérieure à celle-ci, et déterminée par GPU Boost 4.0, selon la qualité (silicium) de la puce et les limites de consommation et température. Notons pour finir que cette Founders Edition n'est pas overclockée par défaut, différant en cela de ses grandes sœurs.



caractéristiques RTX 2060 FE

GPU-Z NVIDIA RTX 2060 FE

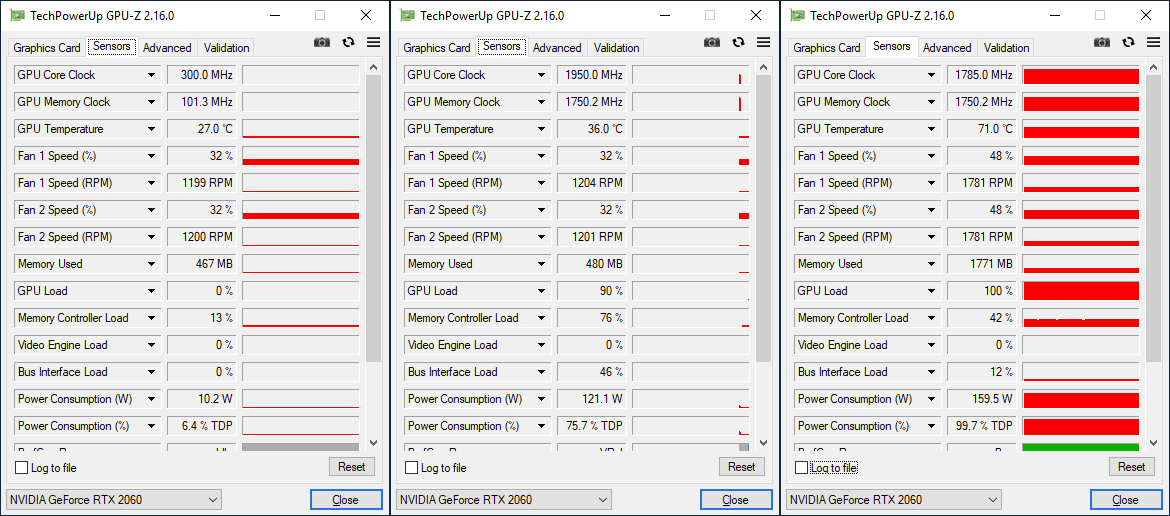

Voyons cela en pratique : au repos, le GPU se stabilise à 300 MHz, une valeur plus élevée que la génération Pascal, mais identique à celle des autres RTX. La fréquence mémoire reprend de son côté la valeur notée sur la série 10 utilisant de la GDDR5X. En charge, on note un maximum à 1950 MHz pour le GPU, soit 1 bin de moins que celui mesuré sur la RTX 2070 FE dont nous disposons, mais 4 de plus que la MSI ARMOR qui se conforme aux spécifications de référence pour ce modèle.



Par contre, la limite de consommation par défaut est systématiquement atteinte lors d'une charge 3D lourde, conduisant alors à une baisse de la fréquence. Dans ces conditions, le GPU se stabilise en moyenne à 1821 MHz (mini à 1785 MHz, plus de détails page 17), pour une valeur annoncée à 1680 MHz, soit +8,4%. Côté mémoire, pas de surprise pour la fréquence maximale à 1750 MHz, nous avons toutefois relevé une valeur intermédiaire à 1250 MHz, lors de charges plus légères.



Fréquences GPU-Z RTX 2060 FE [cliquer pour agrandir]

Les fréquences de la GeForce RTX 2060 FE



C'est tout pour la GeForce RTX 2060 FE, passons page suivante aux spécifications.
