Test • TITAN Xp Collector's Edition
Jedi Order vs Galactic Empire
Packaging & Bundle
La turbine rétroéclairée
Face avant
Face arrière
Le rétroéclairage latéral
Le radiateur rétroéclairé
Le PCB de la GTX 1080 Ti : celui de la TITAN Xp est identique, hormis la présence d'une douzième puce GDDR5X

• TITAN Xp Galactic Empire

Pour ce test, NVIDIA nous a permis de choisir parmi les 2 modèles de TITAN Xp Collector's Edition disponible : soit Jedi Order, soit Galactic Empire. Plutôt fan du côté obscur, nous avons opté pour la seconde utilisant les codes couleur de ce dernier, à savoir noir et rouge. Le côté lumineux de la force est représenté par le vert et un aluminium "vieilli" du plus bel effet également. Sachez que l'une comme l'autre peuvent être acquises en ligne directement sur le site du caméléon au tarif  "promotionnel" de 1138 €, alors qu'il faut compter 1349 € en boutique traditionnelle.

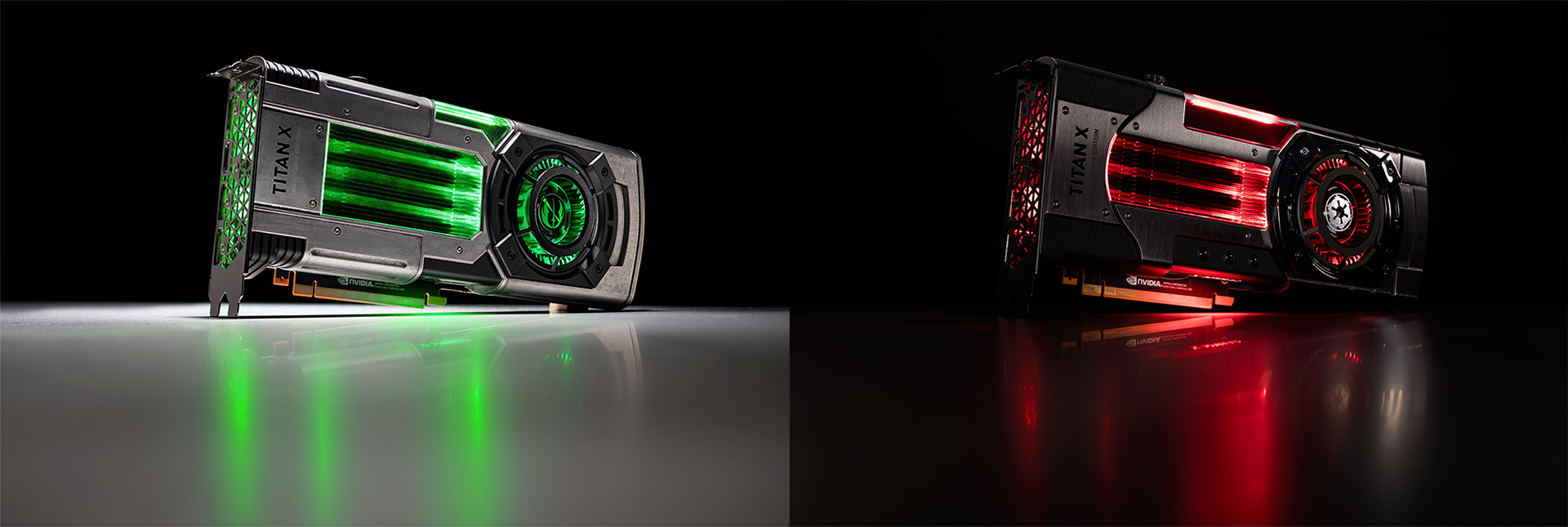

Jedi Order vs Galactic Empire [cliquer pour agrandir]Il faudra choisir entre la voie des Jedi ou le côté obscur de la Force !



C'est une somme pour le moins conséquente avec clairement un ratio performances/prix peu reluisant, il s'agit toutefois d'une carte collector/bijou, qui n'intéressera qu'une petite niche avec de gros moyens et passionnée. Les autres se tourneront logiquement vers la gamme GeFORCE. A quoi avons-nous droit à ce prix ? Le caméléon a, il faut le reconnaître, soigné sa création, voyons cela en détail.

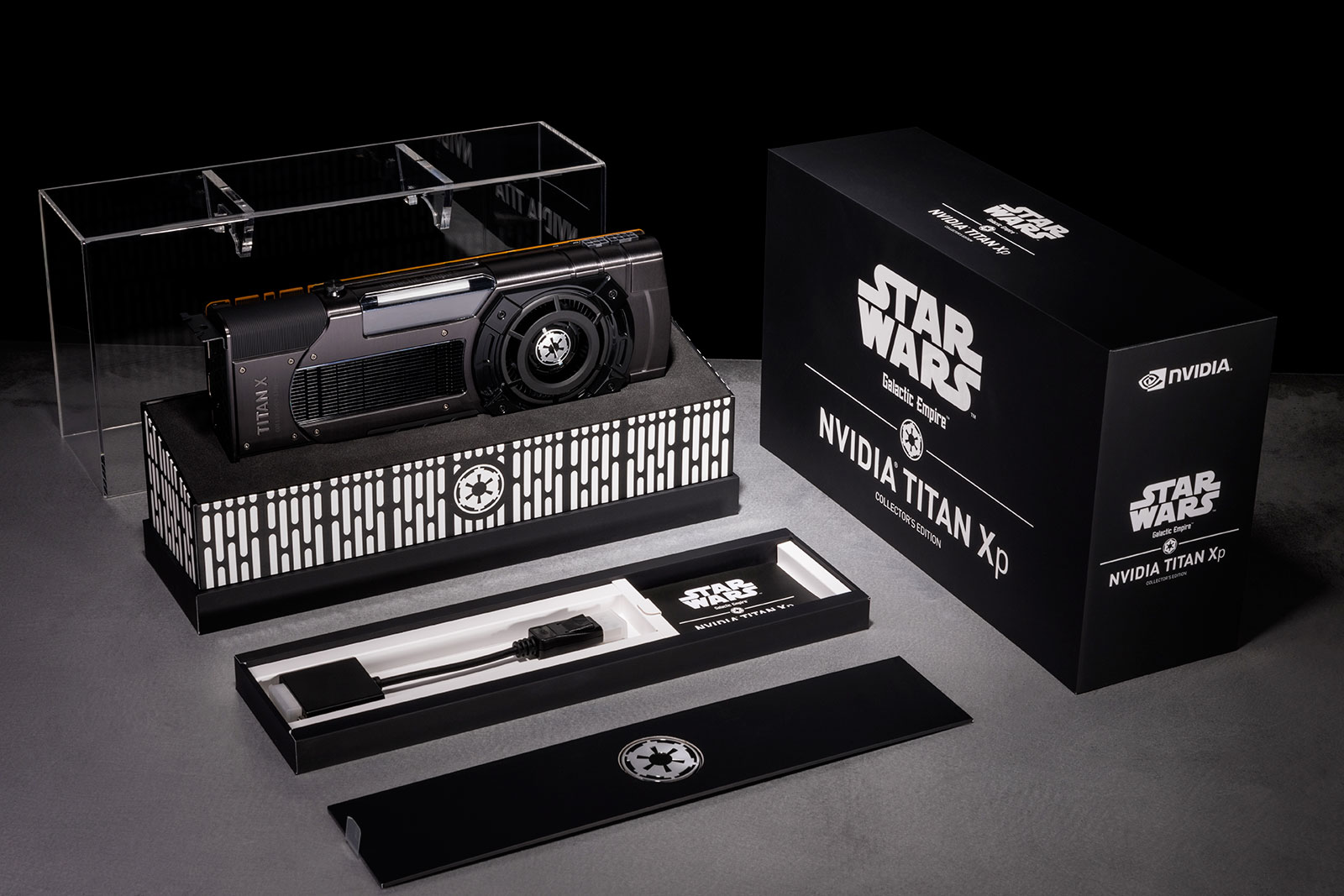

La carte arrive dans une boite carton plutôt sobre. En retirant le couvercle supérieur, un écrin composé de plexiglas permet de découvrir la précieuse par transparence. Sous cette dernière, un espace dans lequel se glisse une petite boîte contenant le manuel d'utilisation, un adaptateur DP => DVi-D et un jeton magnétique à l’effigie de l'Empire. Même si cela n'apporte pas de plus-value "technologique" au produit, ce traitement confirme le placement collector de la carte.



Packaging & Bundle [cliquer pour agrandir]

Le bundle

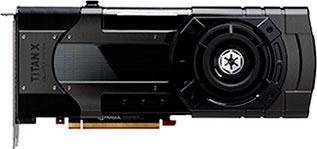

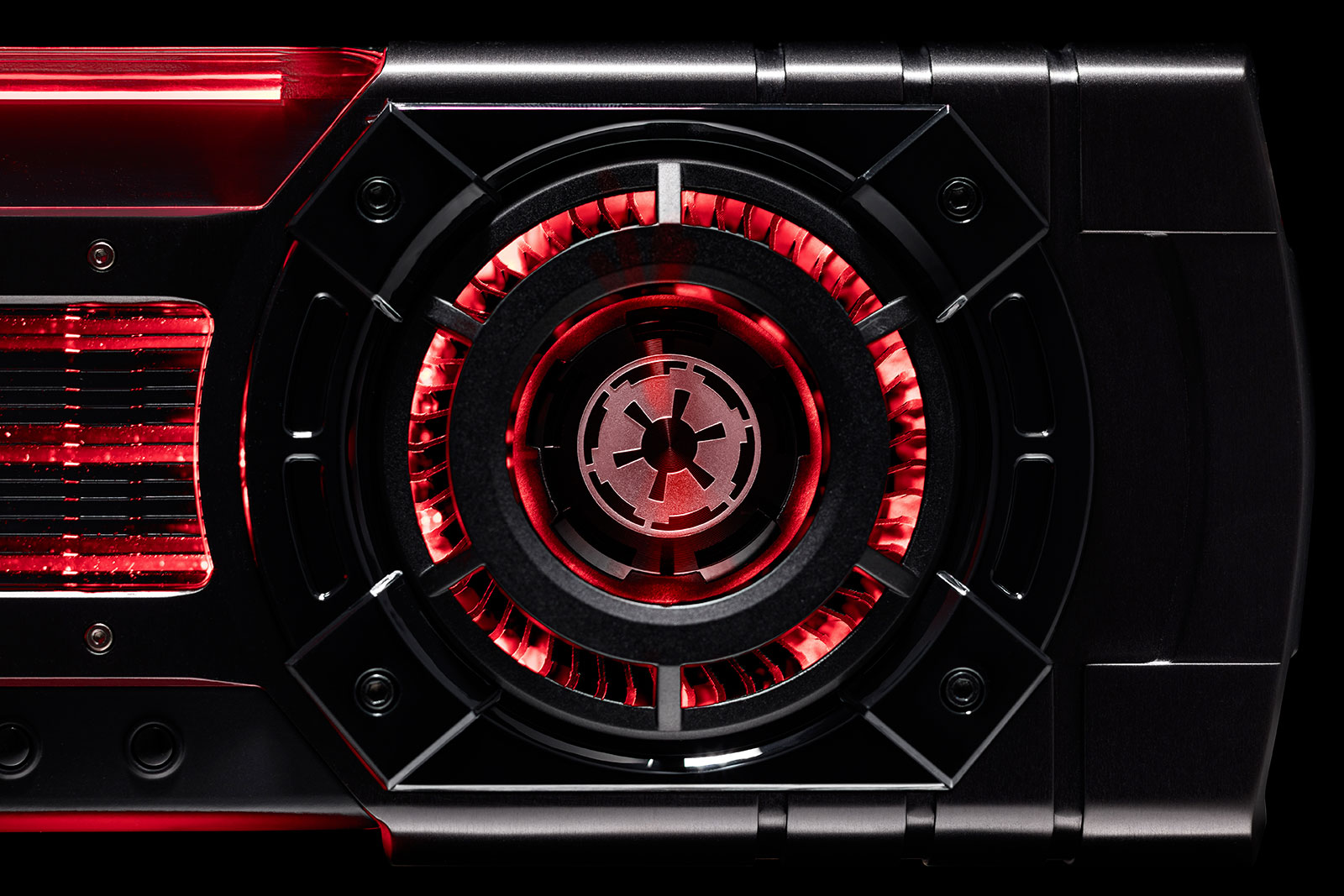

Le design de la face avant évolue largement par rapport aux Founders Edition, il est censé rappeler le manche d'un sabre laser, comme en atteste la protubérance sur le côté qui n'a pas d'autre intérêt qu'esthétique, probablement pour représenter le bouton de mise en fonctionnement du sabre. Pour revenir à une description plus technique, en bout de carte une turbine de 65 mm de diamètre (protégée par un arceau, ce dernier dépasse d'ailleurs en hauteur des 2 slots classiques, ce qui peut avoir son importance si utilisation d'une carte fille à proximité), permet de générer le flux d'air servant à extraire la plus grande partie de la chaleur générée. Un rétroéclairage rouge du plus bel effet met en valeur ce ventilateur.



La turbine rétroéclairée [cliquer pour agrandir]



La turbine et son rétroéclairage

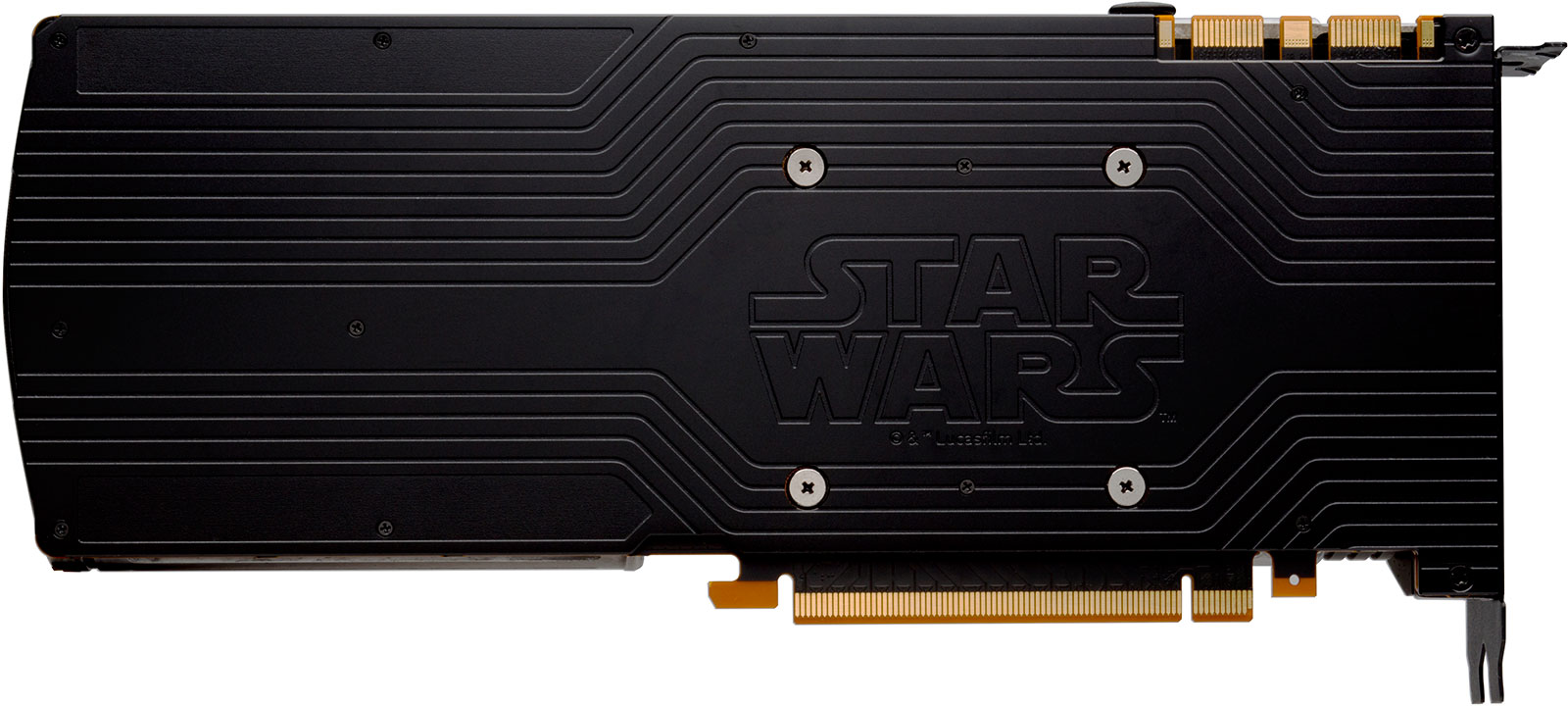

La face arrière est recouverte d'une backplate en aluminium. Elle est par contre d'un seul tenant, la moitié n'est donc plus démontable afin d'améliorer le flux d'air en cas de SLi. Il est d'ailleurs très difficile de retirer tout court la plaque arrière, puisque deux vis sont cachées sous les autocollants comportant entre autres le numéro de série... Les deux connecteurs SLi sont bien entendu présents, si d'aventure vous aviez envie de vous fâcher avec votre banquier ou moitié. La longueur totale de la carte est de 27,2 cm pour 1150 g, soit des valeurs en légère hausse par rapport aux TITAN X Pascal ou GTX 1080 Ti Founders Edition.



Face avant [cliquer pour agrandir]Face arrière [cliquer pour agrandir]

NVIDIA TITAN Xp Galactic Edition face avant et arrière

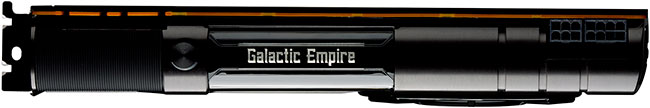

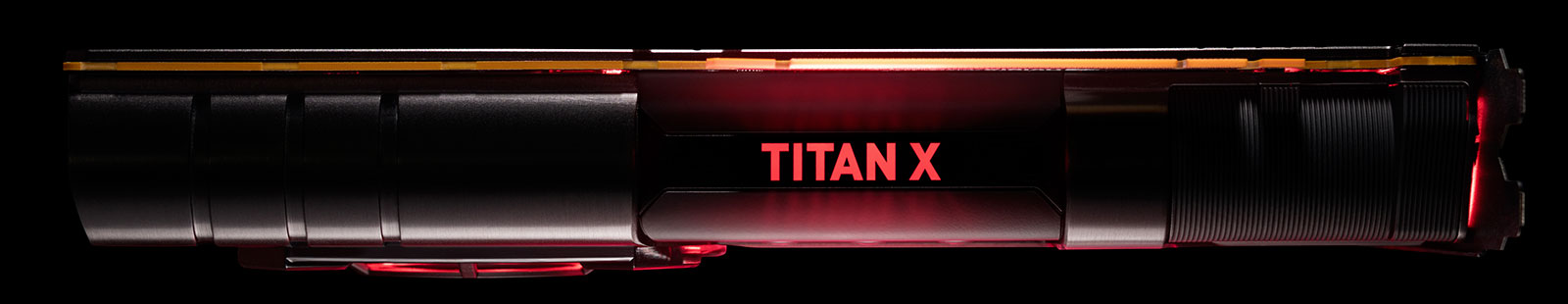

L'alimentation électrique est assurée par un connecteur à 8 broches complété d'un second à 6 pins, tous deux positionnés sur la tranche, solution qui autorise une consommation maximale de 300 W, suffisant pour un TDP annoncé à 250 W (identique à celui de la GTX 1080 Ti). Le logo Galactic Empire est bien entendu rétroéclairé par LED rouge, il en est de même pour le logo TITAN X sur la tranche opposée, ce qui a pour effet de créer 2 halos, représentant la garde (les 2 quillons) laser du sabre de Kylo REN.



Le rétroéclairage latéral [cliquer pour agrandir]

Connecteurs d'alimentation (cliquez pour voir l'autre face)

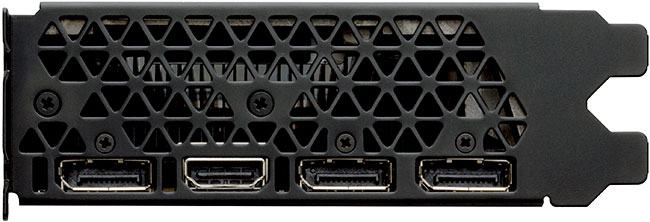

Le panel de connexion est identique à celui de la GTX 1080 Ti Founders Edition, si ce n'est sa teinte sombre. On trouve donc un HDMI 2.0b et 3 Display Port (jusqu'à 1.3/1.4 Ready), alors que le DVi(-D) est sacrifié pour autoriser le passage d'un flux d'air plus conséquent via les découpes des équerres.



Connecteurs vidéo

Les connecteurs vidéo

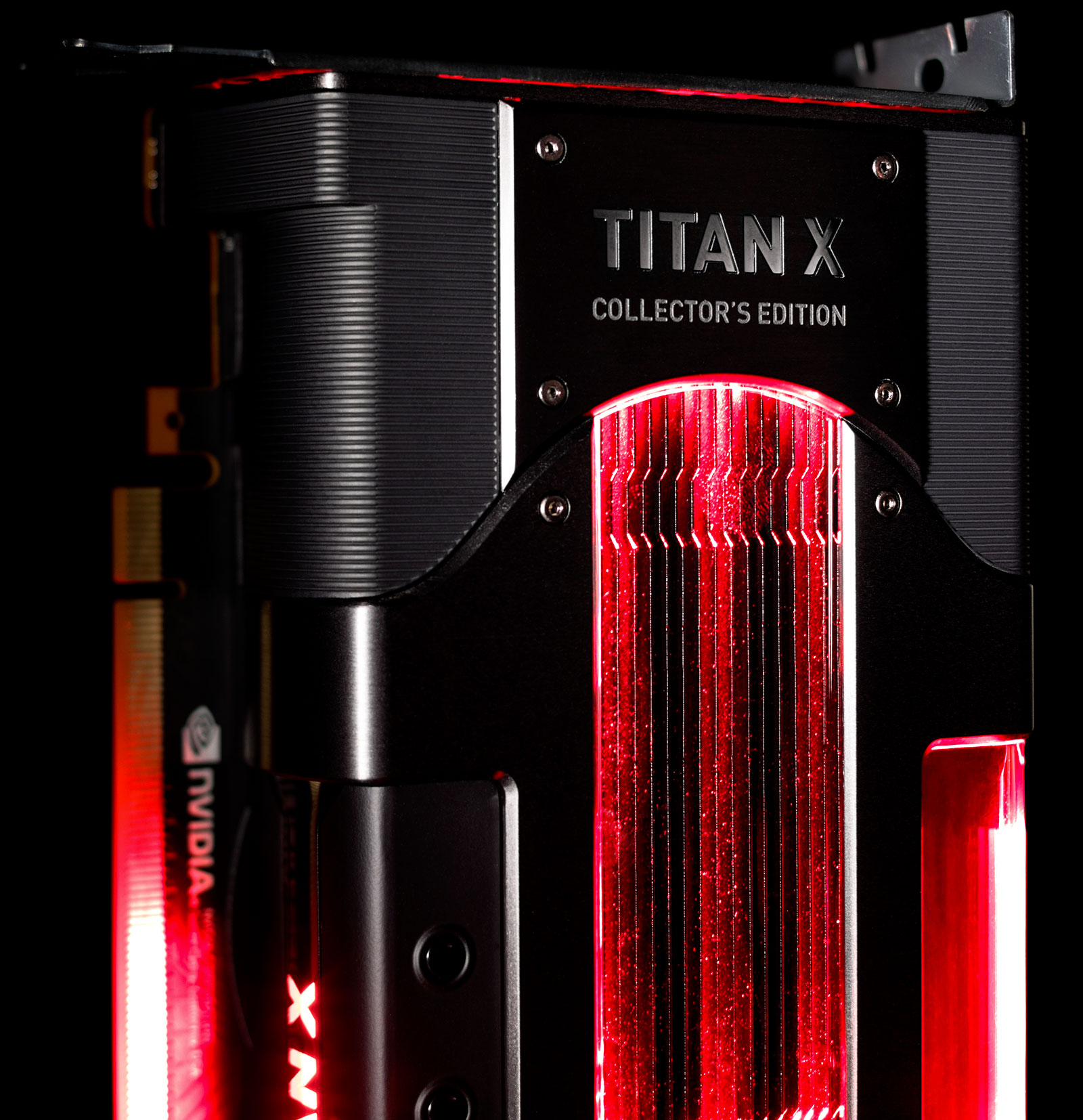

Ne désirant pas "dégrader" l'arrière de la carte pour atteindre les ultimes vis de démontage de la backplate, nous n'avons donc pas été en mesure de retirer le refroidisseur. Ce dernier reprend toutefois les éléments traditionnels des cartes de référence NVIDIA avec un TDP >= 180 W : une chambre à vapeur en cuivre anodisé surplombée par des ailettes en aluminium. Le caméléon a poursuivi la personnalisation Star Wars, avec de puissantes DEL dont le faisceau est censé représenter la lame laser, rouge pour le côté obscur. Le châssis métallique en aluminium moulé supportant la turbine fait office de dissipateur pour la mémoire et les composants de puissance, par l'entremise de pads thermiques.



Le radiateur rétroéclairé [cliquer pour agrandir]

Le refroidisseur

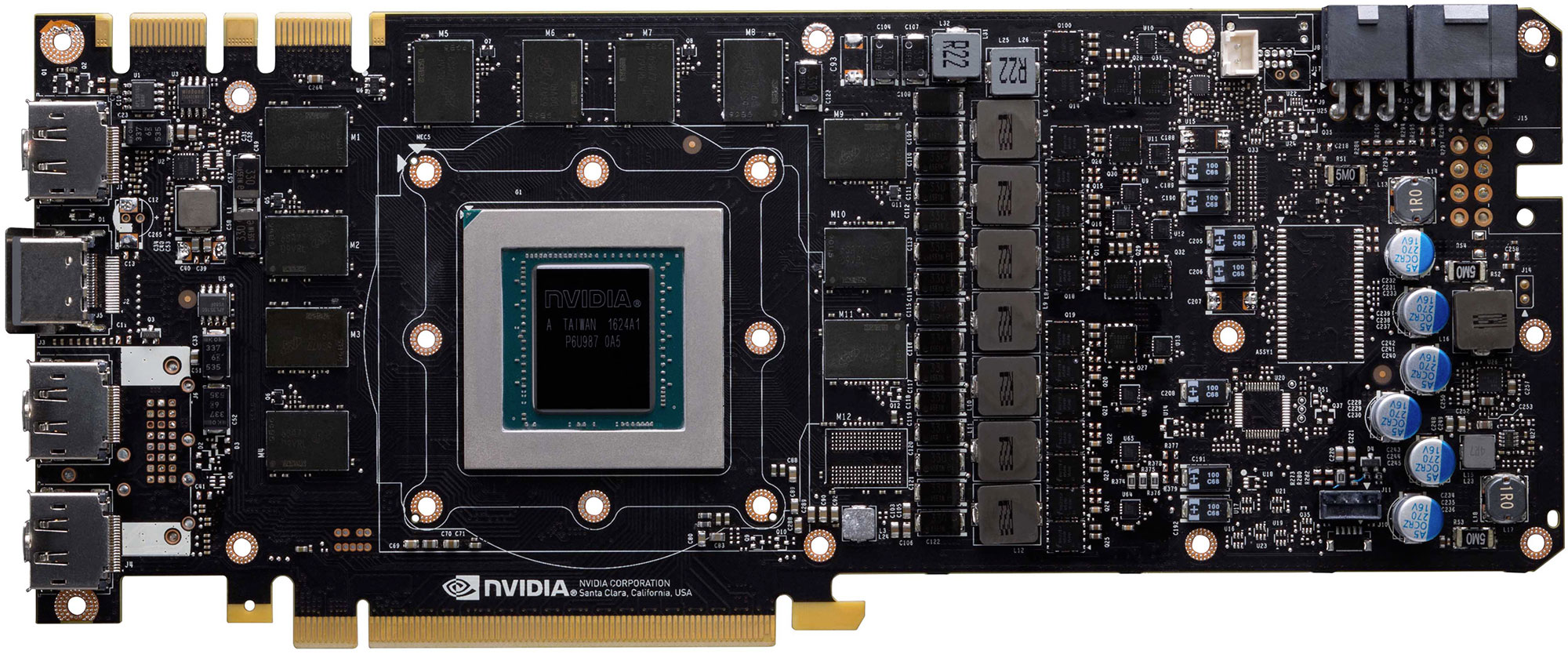

Le PCB étant identique à celui de la GTX 1080 Ti, nous vous présentons ce dernier ci-dessous. L'unique différence provient de la présence d'une douzième puce mémoire sur celui de la TITAN Xp que l'on ne retrouve pas, en toute logique, sur celui de sa petite sœur. Par contre, pas de changement du côté de l'étage d'alimentation, avec les 7 phases dédiées à l'alimentation du GPU et 2 pour la mémoire. Le GP102 au centre est entouré de 12 puces GDDR5X d'origine Micron, puisque s'agissant du seul fournisseur pour ces dernières.



Le PCB de la GTX 1080 Ti : celui de la TITAN Xp est identique, hormis la présence d'une douzième puce GDDR5X [cliquer pour agrandir]

Le PCB

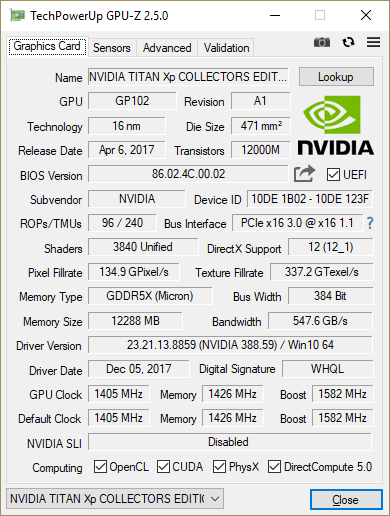

Poursuivons la description de notre carte au travers de GPU-Z, dont la version 2.5.0 détecte parfaitement la TITAN Xp Collector's Edition. Sont donc bel et bien présentes les 3840 unités de calcul, accompagnées de 240 TMU. Les 96 ROP et le bus mémoire 384-bit adressant les 12 Go de mémoire répondent également à l'appel. Pour les fréquences GPU, ce dernier mouline théoriquement à 1582 MHz (identique à la GTX 1080 Ti) en boost, il s'agit toutefois d'une valeur officieuse, tout cela dépendant de nombreux facteurs dont la température, consommation et qualité de la puce. La mémoire est cadencée de son côté à 1426 MHz (11,4 Gbps), conformément aux spécifications du caméléon.



GPU-Z TITAN Xp Collector's Edition

GPU-Z de la TITAN Xp Galactic Empire

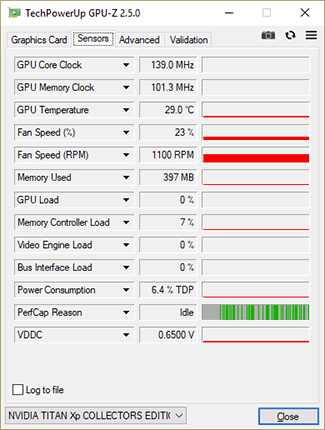

Au repos, la fréquence GPU reprend la valeur classique des GeFORCE récentes, puisque l'on mesure 139 MHz. Pour la mémoire, la GDDR5X se contente de son côté de 101 MHz dans ce mode, soit identique à ce que nous avions notée lors des tests d'autres cartes employant cette dernière.



Du côté des fréquences maximales, le grand ordonnanceur de ces dernières, à savoir GPU Boost, implique un contrôle de la consommation et de la température pour fixer les valeurs. Ainsi, le GPU démarre à sa fréquence maximale (qui pour rappel fluctue selon la "qualité" de la puce) puis cette dernière se voit réduite pour rester dans l'enveloppe thermique allouée ou ne pas excéder une température donnée : dans sa version 2.0, le boost perdait ainsi un bin (13 MHz) au-delà de 63°C, puis un second au-delà de 73°C et enfin autant que nécessaire à partir de 80 ou 83°C (selon la carte) pour ne pas outrepasser cette température de consigne.

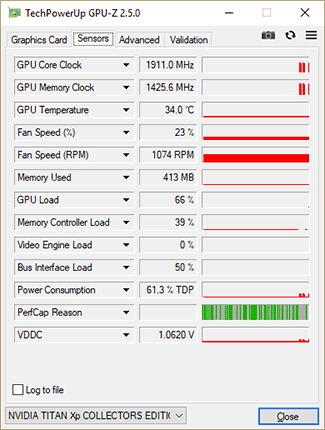

A présent, GPU Boost 3.0 introduit un changement notable par rapport à la précédente version. Il s'agit d'une limitation plus drastique de la température du GPU, qui s'active dès 37°C et réduit par paliers la fréquence (un bin tous les 5°C) afin de retarder la montée en régime de la ventilation et donc les nuisances sonores. Sous forte charge, le GPU atteindra (moins vite) toujours la température de consigne maximale (84°C sur les cartes à base de GP102) sur une FE et perdra à ce moment autant de bins que nécessaire pour la conserver. Toujours est-il que la valeur maximale que nous avons notée est de 1911 MHz, soit 5 bins de plus que la TITAN X (Pascal) que nous avions testée, et un de plus notre GTX 1080 Ti FE.



fréquences au reposfréquence Turbo max

Fréquences au repos / charge



C'est tout pour cette carte collector des verts, voyons page suivante le protocole de test.
