• Asus RX 560 Strix Gaming OC

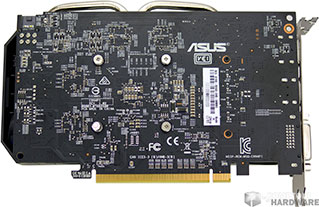

Asus nous a fait parvenir pour ce test une RX 560 Strix Gaming OC. Reprenant les codes esthétiques de la gamme à la chouette, la carte mesure 19,4 cm entre l'équerre de fixation et le bout du carter en plastique noir. Deux ventilateurs axiaux de 75 mm (s'arrêtant si la température est inférieure à 55 °C, comme toute Strix) sont utilisés pour générer le flux d'air servant au refroidissement. On notera à ce sujet les 2 caloducs chromés dépassant d'un centimètre le PCB. La face arrière laisse apparaître ce dernier nu, intégralement noir pour s'accorder à la sobriété de la face face avant. Pas de backplate ici pour renforcer l'esthétique, l'entrée de gamme faisant rarement dans les chichis afin de réduire les coûts au maximum, nerf de la guerre dans ce créneau. Côté masse, rien de rédhibitoire ici puisque la carte se contente de 492 g.

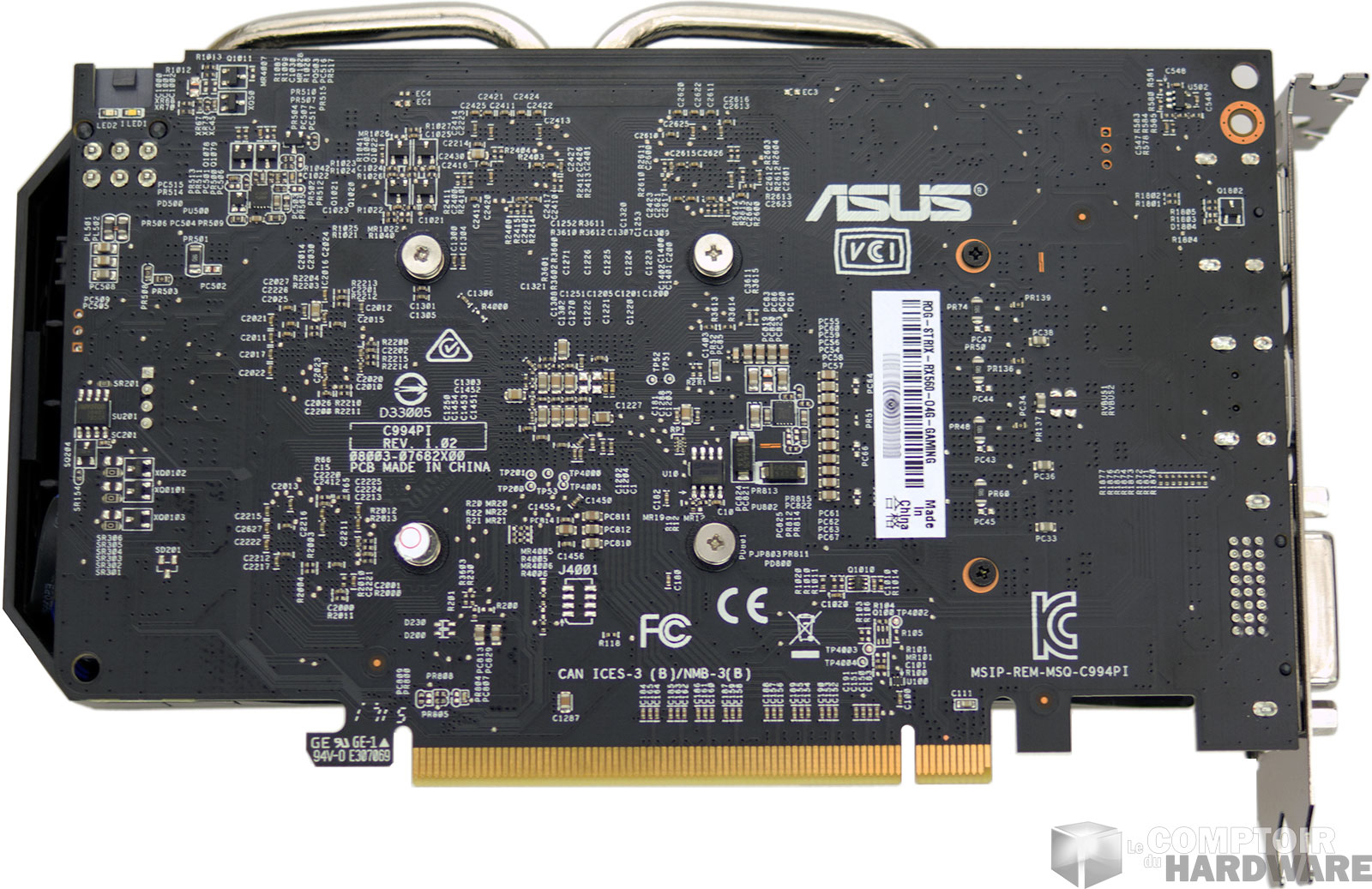

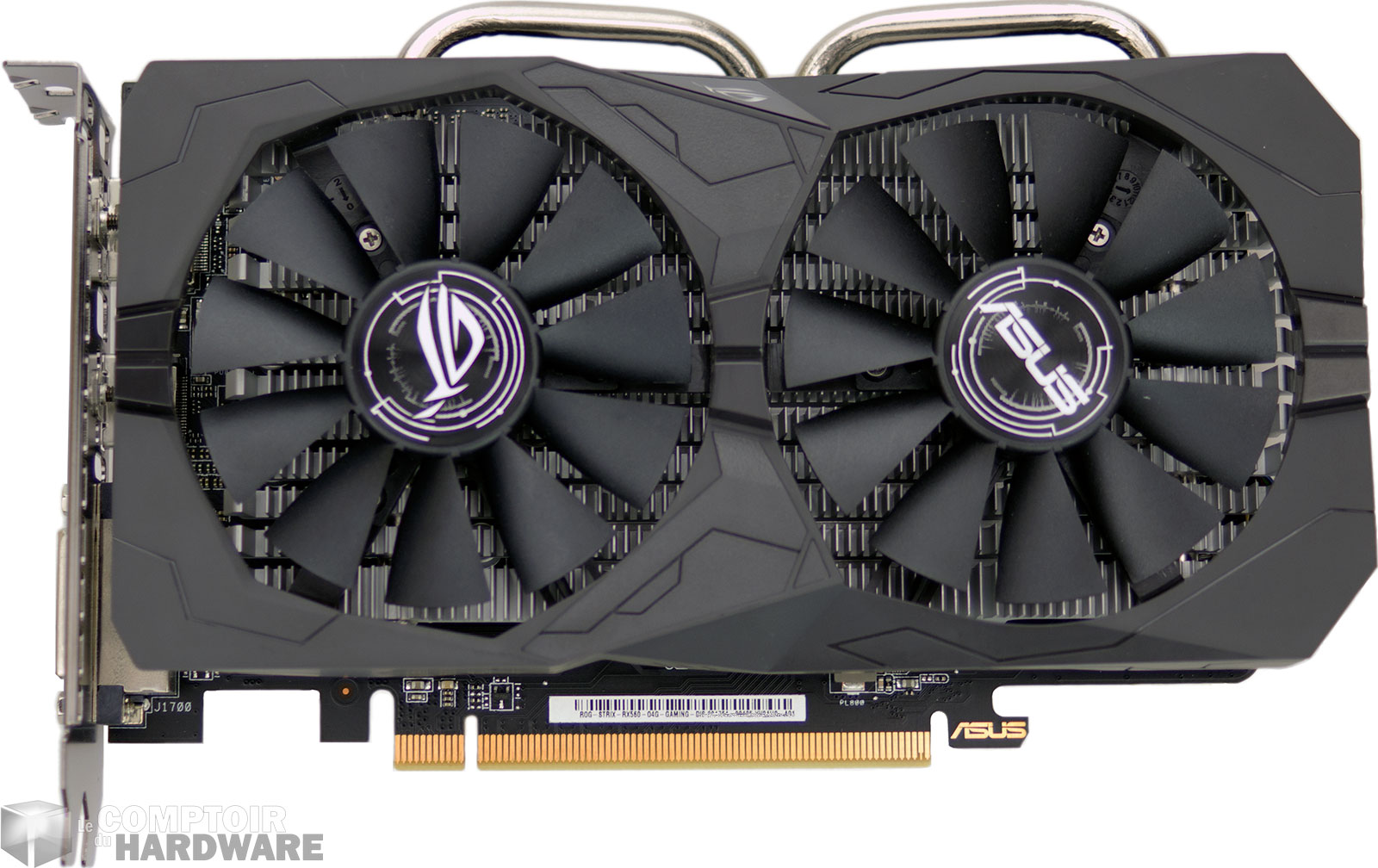

Asus RX 560 Strix Gaming face avant [cliquer pour agrandir]Asus RX 560 Strix Gaming face arrière [cliquer pour agrandir]

Asus RX 560 Strix Gaming OC - faces avant et arrière

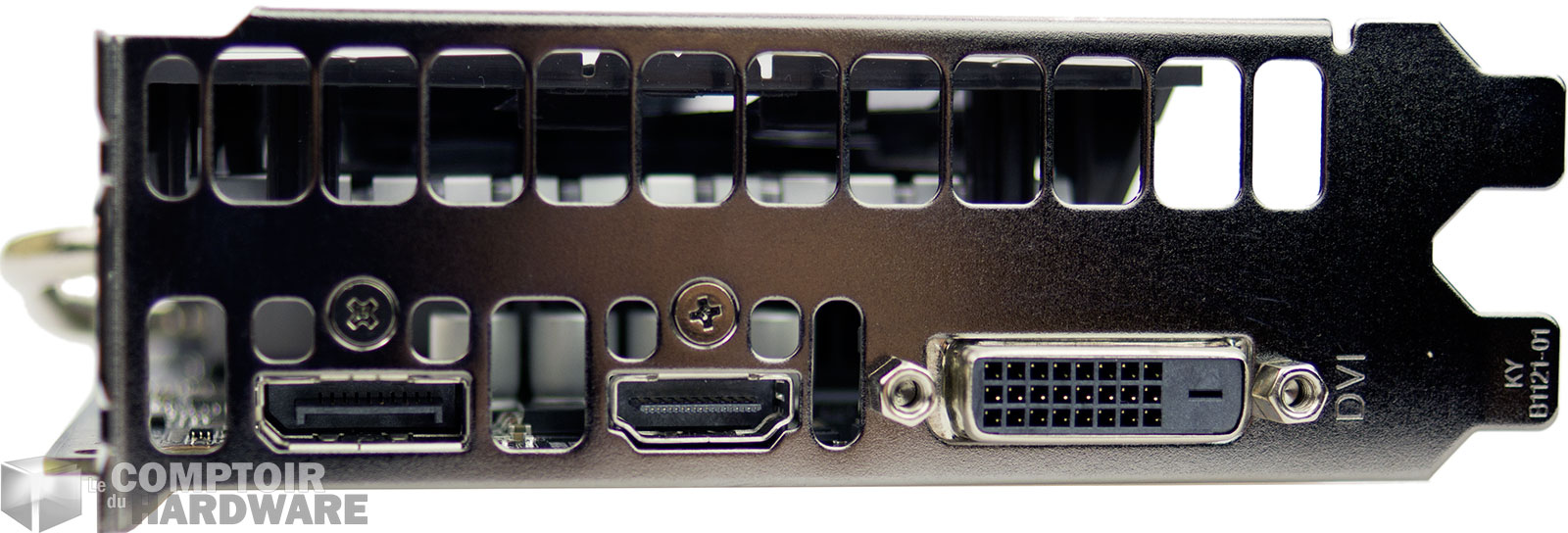

La carte utilise 2 équerres de fixation, la partie supérieure étant fortement ajourée pour laisser passer un flux d'air pourtant réduit du fait de l'usage de ventilateurs axiaux. Le panel de connexion est composé d'un HDMI 2.0b et d'un Display Port (jusqu'à 1.4 Ready) nécessaire pour profiter du HDR en 4K, ainsi que d'un DVI-D Dual Link (exit le VGA via adaptateur donc). La tranche de la carte arbore la désignation Strix ainsi que le logo rétroéclairé par LED, signe des temps. La carte nécessite pour fonctionner un connecteur d'alimentation PCIe à 6 pins, ce sera le cas de toutes les RX 560 alors que l'on pouvait dénicher de très rares RX 460 s'en passant.

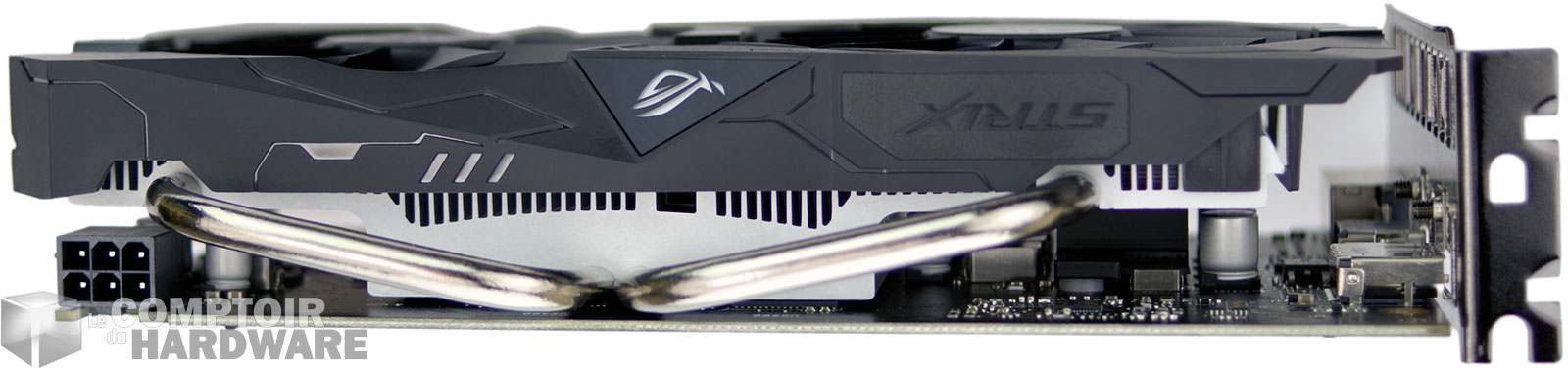

Asus RX 560 Strix Gaming connecteurs vidéo [cliquer pour agrandir]Asus RX 560 Strix Gaming connecteur d'alimentation [cliquer pour agrandir]

Connectique

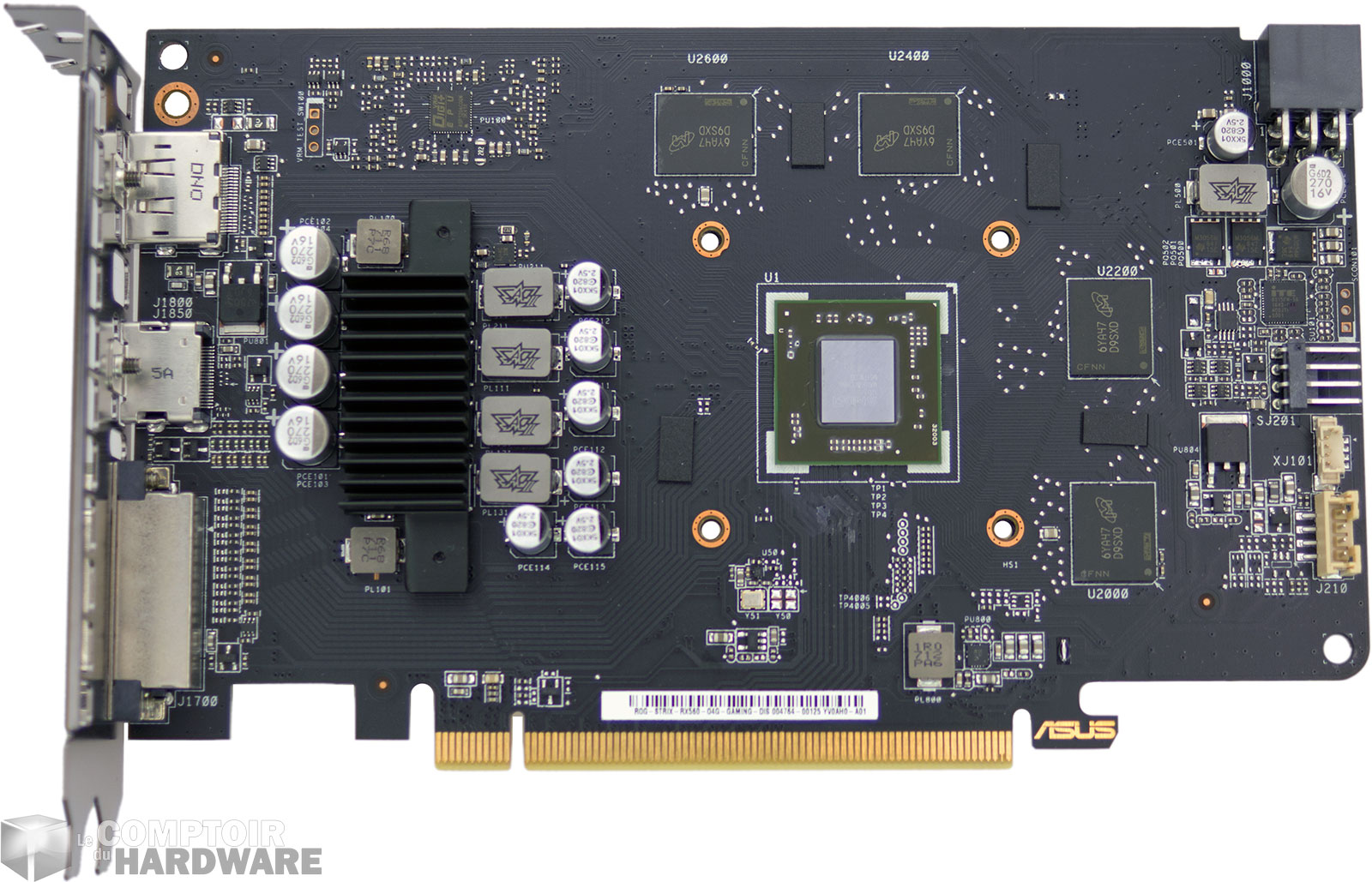

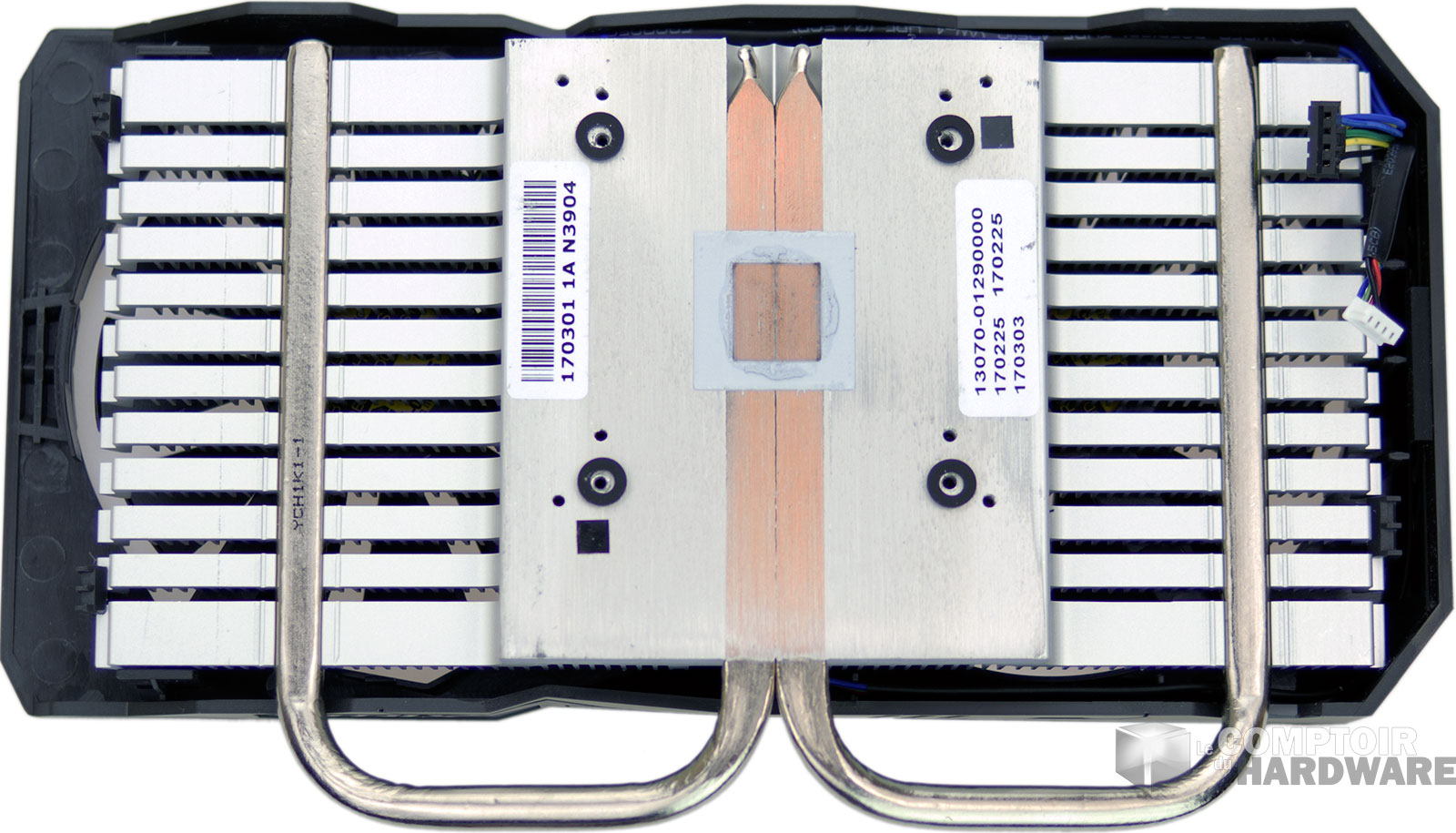

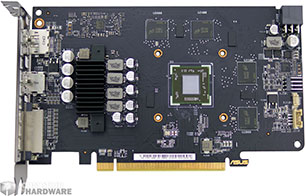

Le radiateur est composé d'une large base en aluminium surplombée d'ailettes s’étendant de part et d'autre et échancrées afin de laisser passer de minces filets d'air vers les composants du PCB. Au centre, se trouve la base des 2 caloducs à contact direct (Direct Touch) avec le die du GPU et permettant de répartir la chaleur aux extrémités du radiateur. Les puces mémoires ne disposent pas de dissipateurs dédiés, ils profitent par contre du flux d'air en provenance des ventilateurs, les composants de puissance disposant, eux, d'un petit radiateur en aluminium pour limiter leur échauffement. Le ventirad retiré, le PCB de 18,2 cm se dévoile, avec en son centre le minuscule Baffin entouré par les 4 puces GDDR5. Plus original, on notera la présence d'un connecteur 4-pins PWM pour ventilateur 12 V en bout de carte.



Asus RX 560 Strix Gaming radiateur [cliquer pour agrandir]Asus RX 560 Strix Gaming PCB [cliquer pour agrandir]

Le refroidisseur et le PCB

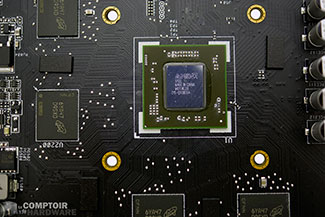

Le GPU utilise un marquage très légèrement différent de celui utilisé sur la RX 460 que nous avions testée, ce qui n'a rien d'étonnant entre deux puces n'utilisant pas le même nombre d'unités activées. Les 4 puces mémoires de 8 Gigabits (1 Go) sont d'origine Micron et bel et bien certifiées à 7 Gbps, contrairement aux RX 460 utilisant pour la plupart des puces 6 Gbps overclockées. Baffin utilise toujours son packaging GPU réduit se limitant à  24,5 x 24,5 mm. L'étage d'alimentation, composé de 4 phases pour le GPU et une supplémentaire pour la mémoire (en bout de PCB), devrait pouvoir remplir son office sans trop de souci vu la consommation traditionnellement réduite de cette gamme de cartes.

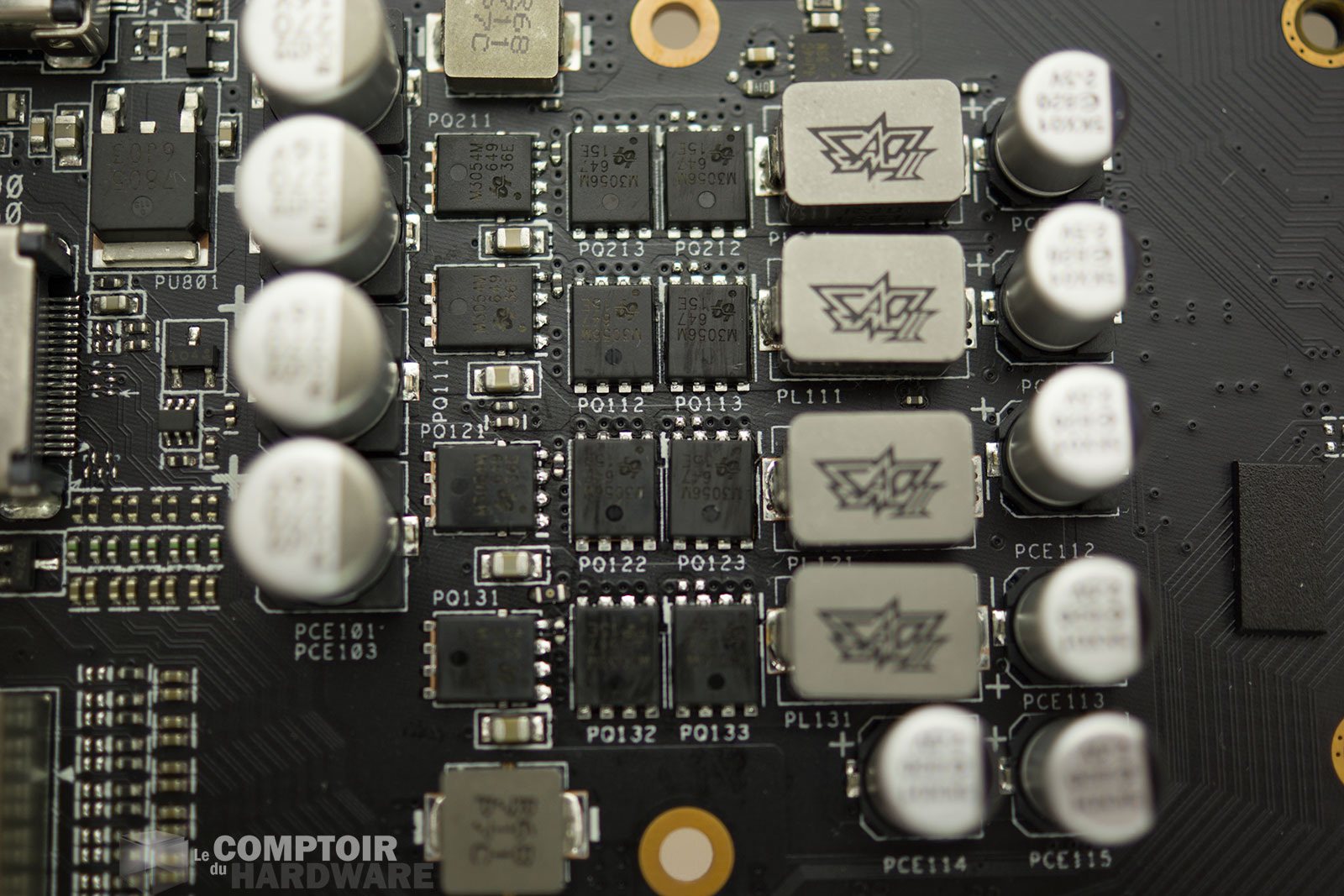

Asus RX 560 Strix Gaming Polaris 11 et GDDR5 [cliquer pour agrandir]Asus RX 560 Strix Gaming étage d'alimentation [cliquer pour agrandir]

GPU, GDDR5 et étage d'alimentation

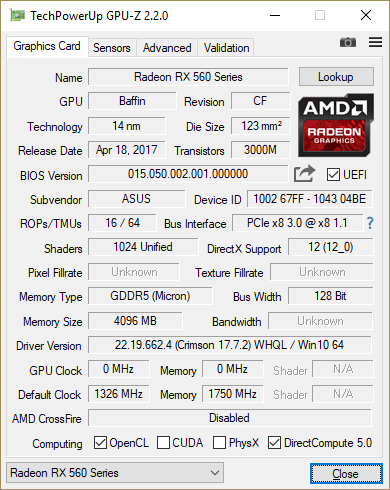

Poursuivons la description de notre carte au travers de GPU-Z : Baffin complet fait enfin son apparition, cela nous donne donc bien une puce comprenant les 1024 unités de calcul, 64 TMU et 16 ROP. Du côté des fréquences, ce dernier mouline à 1326 MHz sur la carte d'Asus (+51 MHz par rapport aux spécifications d'AMD, correspondant à un gain de 4 %). Un mode OC de 10 MHz (oh-là-là) à 1336 MHz est applicable via GPU Tweak II. Côté mémoire, Asus respecte cette fois scrupuleusement la feuille de route d'une RX 560, à savoir 4 Go adressés en 128-bit et cadencés à 1,75 GHz.



GPU-Z Asus RX 560 Strix Gaming : fréquences et caractéristiques

GPU-Z de l'Asus RX 560 Strix Gaming OC

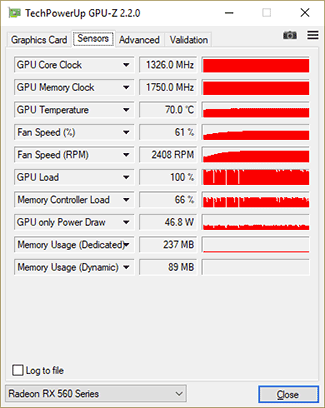

Au repos, la fréquence du GPU se limite à 214 MHz, soit la même valeur que sa devancière. Pour la mémoire, c'est également inchangé avec cette fois 300 MHz tout rond. En charge 3D, on retrouve les 1326 MHz du GPU annoncés sous charge légère, toutefois, comme toute carte moderne, elle doit répondre également à des contraintes d'enveloppe thermique et température max. à respecter pour conserver cette valeur max. Nous vérifierons l'impact sur la fréquence dans ces conditions en page 15.

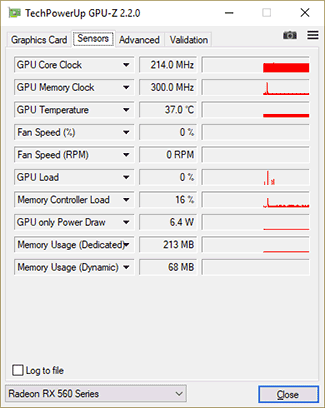

GPU-Z Asus RX 560 Strix Gaming : fréquences au reposGPU-Z Asus RX 560 Strix Gaming : fréquences en charge

Fréquences au repos et en charge



C'est tout pour cette carte, il est temps de passer aux concurrentes désignées pages suivantes.
