Test • GeForce GTX 970 & 980
MSI GTX 970 Gaming : carte nue recto
MSI GTX 970 Gaming : le ventirad

• MSI GTX 970 Gaming

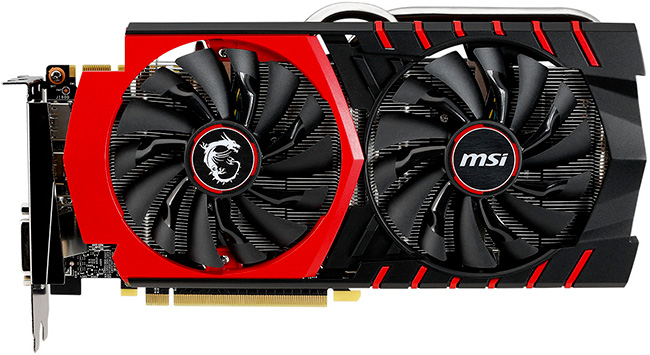

Nous n'avons pas reçu de GTX 970 de référence puisque NVIDIA indique ne pas avoir conçu un tel modèle laissant ainsi les constructeurs faire à leur "sauce". MSI nous a donc fait parvenir son modèle Gaming équipé du tout dernier TwinFrozr V. Au premier coup d'oeil, on reconnait le design de la série Gaming du constructeur mêlant le noir au rouge le tout à la sauce dragon. Par contre, le dos de la carte est nu, on aurait apprécié que MSI se fende d'une backplate d'autant que l'on retrouve sur cette face 4 puces mémoire. Le PCB de la carte est relativement court puisque se limitant à 25.3 cm, toutefois le radiateur et son carénage dépasse en bout de carte pour porter la longueur de cette dernière à 26,8 cm au total, quant au poids, nous avons à faire à un poids léger pour cette catégorie avec 815g sur la balance.



MSI GTX 970 Gaming

La MSI GTX 970 Gaming

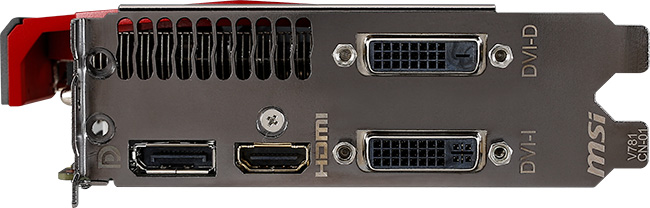

La MSI GTX 970 nécessite pour son alimentation un connecteur à 6 pins et un second à 8 pins, modèle overclocké oblige bien que sa consommation soit limitée à 148W d'après MSI, la 970 de référence se situant officiellement à 145W même s'il s'agit du même artifice que la GTX 980, puisque il est en réalité de 150W... Ces connecteurs se retrouvent logiquement placés sur la tranche de la carte et MSI les a inversés à l'instar des Asus via d'astucieuses découpes du PCB, facilitant ainsi largement le déverrouillage des connecteurs surplombés par le radiateur. Côté panel, déception puisque l'on retrouve celui de référence.......... de la précédente génération avec 2 ports DVI DL, un HDMI (2.0 tout de même) et un seul DP 1.2 La découpe pour l'évacuation de l'air chaud se limite à la demi-équerre supérieure, sans conséquence avec une ventilation axiale, même hybride comme c'est le cas ici. .



MSI GTX 970 Gaming : panel

Les connecteurs d'alimentation & vidéo de la GeFORCE GTX 970



En démontant le carénage, on retrouve le ventirad avec ses ailettes en aluminium parcourues par 4 caloducs en cuivre nickelé dont 2 de 8mm. Une plaque métallique sert de dissipateur aux puces mémoire de cette face (hormis une en contact direct avec le ventirad). Les composants sensibles de l'étage d'alimentation à 6 phases sont recouverts quant à eux par un petit radiateur en aluminium. Le TwinFrozr V emploie quant à lui 2 ventilateurs de 100mm de diamètre avec un profil de pâles particulier que MSI nomme Torx. Ce dernier permettrait de créer un flux d'air radial en plus du traditionnel axial.



MSI GTX 970 Gaming : ventirad

Une vue éclatée de la MSI GTX 970 Gaming et de son TwinFrozr V

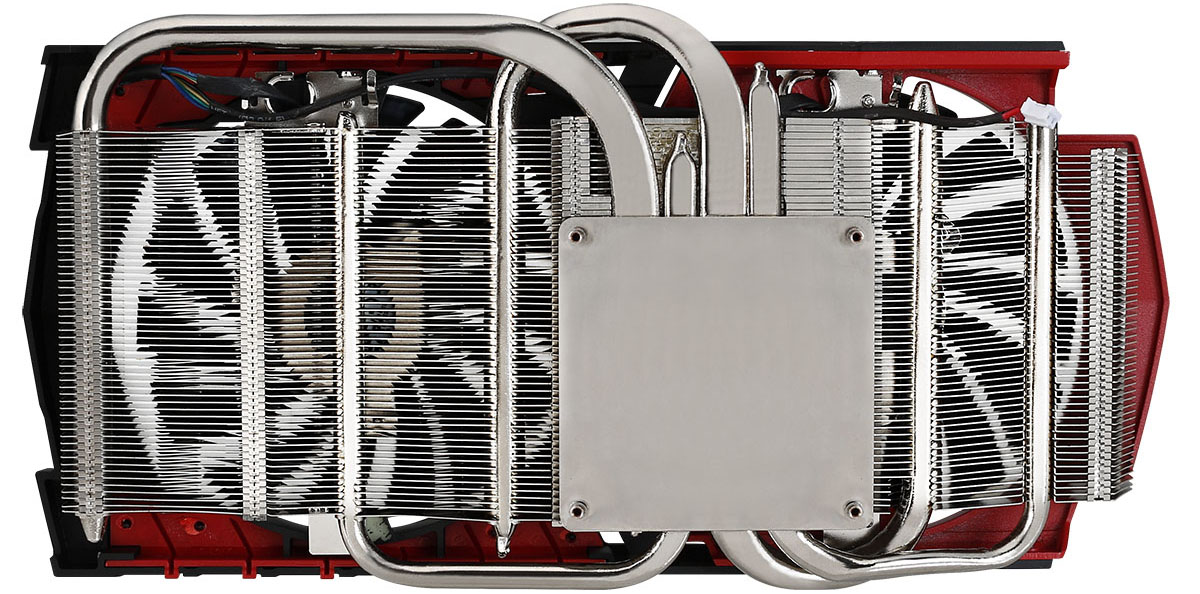

Ces ventilateurs sont gérés par le biais d'un connecteur à 6 pins qui permet une régulation poussée. Ainsi, les 2 ventilateurs peuvent évoluer à des vitesses différentes (si besoin de refroidir davantage l'étage d'alimentation par exemple, expérience tirée des mésaventures passées de la marque avec les R9 280X) voire s'arrêter totalement si la température du GPU est inférieure à 60°C. Pour la mémoire, MSI s'appuie sur 8 puces d'origine Samsung, quatre sur la face avant, le complément à l'arrière. En retournant le ventirad, on constate que la surface de contact avec le GPU est à l'instar des caloducs en cuivre nickelé, un bon pont point contre l'oxydation de ce noble matériau.

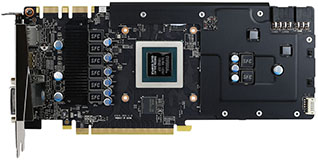

MSI GTX 970 Gaming : carte nue recto [cliquer pour agrandir]MSI GTX 970 Gaming : le ventirad [cliquer pour agrandir]

La carte dénudée et son ventirad - Cliquer pour agrandir

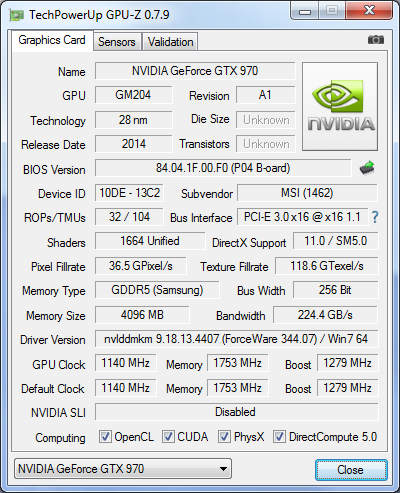

Continuons la description de notre carte au travers de GPU-Z : la puce est cette fois limitée à 13 SMM contre 16 à sa grande soeur. En conséquence, le nombre d'unités de calcul passe à 1664 tandis que les TMU chutent à 104. La fréquence de base est par contre en hausse sur notre modèle overclocké à 1140 MHz contre 1127 à la GTX 980 et 1050 MHz pour une 970 de référence. Le Boost est porté quant à lui à 1279 MHz (1178 pour une carte de référence). Le sous-systéme mémoire n'est par contre pas touché avec 256-bit et 1753 MHz couplés à 64 ROP.



GPU-Z MSI GTX 970 Gaming

GPU-Z : caractéristiques et fréquences

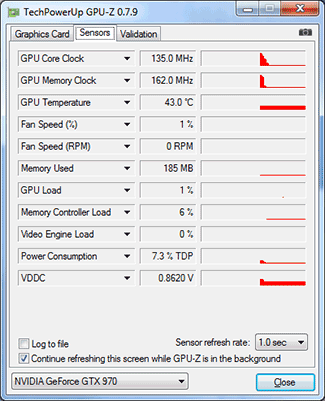

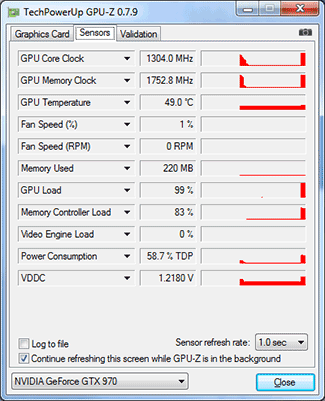

Au repos, les fréquences sont toujours celles par défaut des GeFORCE, à savoir 135 MHz pour le GPU et 162 MHz pour la mémoire. En charge, le Boost permet de pousser la fréquence du GPU à plus de 1,3 GHz, quand même !



GPU-Z MSI GTX 970 Gaming : Fréquences au reposGPU-Z MSI GTX 970 Gaming : fréquences en charge

GPU-Z : Fréquences au repos et Boost Max



Finissons avec la tenue des fréquences en charge de carte :



Fréquence GPU



La température se stabilise au bout de quelques minutes aux environs de 69°C, alors que la fréquence se verrouille quant à elle rapidement à 1290 MHz et ne bouge pas durant les 30mn du test. C'est tout pour la 970 Gaming de MSI, voyons page suivante le protocole de test.
