• NVIDIA GeFORCE GTX 780 Ti

Pour commencer, débutons par un récapitulatif des caractéristiques des principales cartes Enthusiast et Performance actuelles au travers du tableau suivant :



Cartes GPU Fréquence GPU (MHz) Fréquence Mémoire (MHz) Unités de calcul TMU ROP Taille mémoire (Go) Bus mémoire (bits) Calcul SP (Gflops) Bande Passante (Go/s)
HD 7850 Pitcairn 860 1200 1024 64 32 2 256 1761 154
HD 7870 Pitcairn 1000 1200 1280 80 32 2 256 2560 154
HD 7950 Tahiti 800 1250 1792 112 32 3 384 2867 240
HD 7950 with Boost Tahiti 850 à 925 1250 1792 112 32 3 384 3046 à 3315 240
HD 7970 Tahiti 925 1375 2048 128 32 3 384 3789 264
HD 7970 GHz Tahiti 1000 à 1050 (maxi) 1500 2048 128 32 3 384 4096 à 4301 288
R9 270X Pitcairn 1050 1400 1280 80 32 2 256 2688 180
R9 280X Tahiti 1000 1500 2048 128 32 3 384 4096 288
R9 290 Hawaii 947 (maxi) 1250 2560 160 64 4 512 4849 320
R9 290X Hawaii 1000 (maxi) 1250 2816 176 64 4 512 5632 320
GTX 660 GK106 980 à 1033 (mini) 1502 960 80 24 2 192 1882 à 1983 144
GTX 660 Ti GK104 915 à 980 (mini) 1502 1344 112 24 2 192 2460 à 2634 144
GTX 670 GK104 915 à 980 (mini) 1502 1344 112 32 2 256 2460 à 2634 192
GTX 680 GK104 1006 à 1058 (mini) 1502 1536 128 32 2 256 3090 à 3250 192
GTX 690 GK104 915 à 1020 (mini) 1502 3072 256 64 2 (x2) 512 5622 à 6267 385
GTX 760 GK104 980 à 1033 (mini) 1502 1152 96 32 2 256 2258 à 2380 192
GTX 770 GK104 1046 à 1085 (mini) 1753 1536 128 32 2 256 3213 à 3333 224
GTX 780 GK110 863 à 902 (mini) 1502 2304 192 48 3 384 3977 à 4156 288
GTX 780 Ti GK110 876 à 928 (mini) 1750 2880 240 48 3 384 5045 à 5345 336
GTX Titan GK110 837 à 876 (mini) 1502 2688 224 48 6 384 4500 à 4709 288



Le caméléon a travaillé sur 2 axes afin de devancer la dernière carte d'AMD : d'une part la puissance de calcul qui évolue favorablement de par l'augmentation cumulée des unités de calcul (15 SMX activés soit 2880) et des fréquences (base et Boost). En conséquence, la carte dépasse dans tous les cas 5 Tflops soit une hausse de plus de 12% face à la Titan. En pic sur notre exemplaire, nous avons même mesuré 5869 Gflops soit davantage que la R9 290X même si comme toujours, ces valeurs ne sont pas directement comparables puisque rentre en compte l'efficacité de chaque architecture. Notons que les unités de texturing suivent le même chemin en profitant de la réactivation d'un SMX (240 unités) et des fréquences plus élevées. Du côté de la bande passante mémoire, l'utilisation de puces mémoires à 1750 MHz en lieu et place de celle à 1500 MHz permet un gain de 16,6% sur les GTX 780 et Titan à 336 Go/s, soit là aussi légèrement plus que la R9 290X.

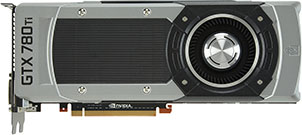

Au premier coup d'oeil, la carte ne trahit pas ses origines, puisque si l'on omet le nom (plus visible sur le carter), rien ou presque ne la différencie des Titan et GTX 780. La qualité est donc au-dessus de tout soupçon tant dans la noblesse des matériaux que dans l'assemblage. On retrouve donc un refroidisseur à base d'alliage d'aluminium, de magnésium et d'une plaque de polycarbonate pour laisser une partie des ailettes apparente. Ce carénage est démontable pour assurer le dépoussiérage. À l'arrière de la carte, on retrouve une turbine de 60 mm et la carte reprend les dimensions de ses illustres ainées à savoir un peu moins de 27 cm tout en accusant sur la balance 1,05 kg.

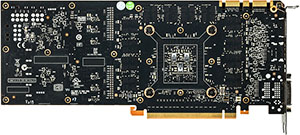

GeFORCE GTX 780 Ti Recto [cliquer pour agrandir]GeFORCE GTX 780 Ti Verso [cliquer pour agrandir]

La GeFORCE GTX 780 Ti de référence - Cliquer pour agrandir

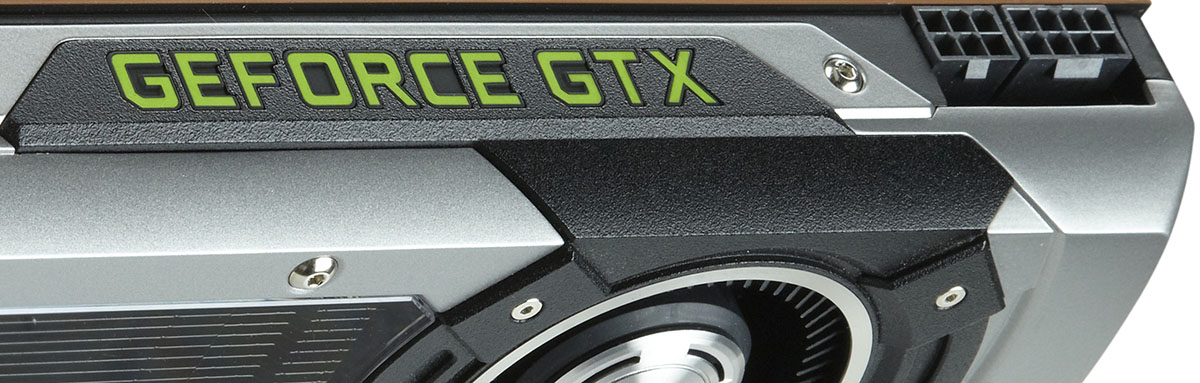

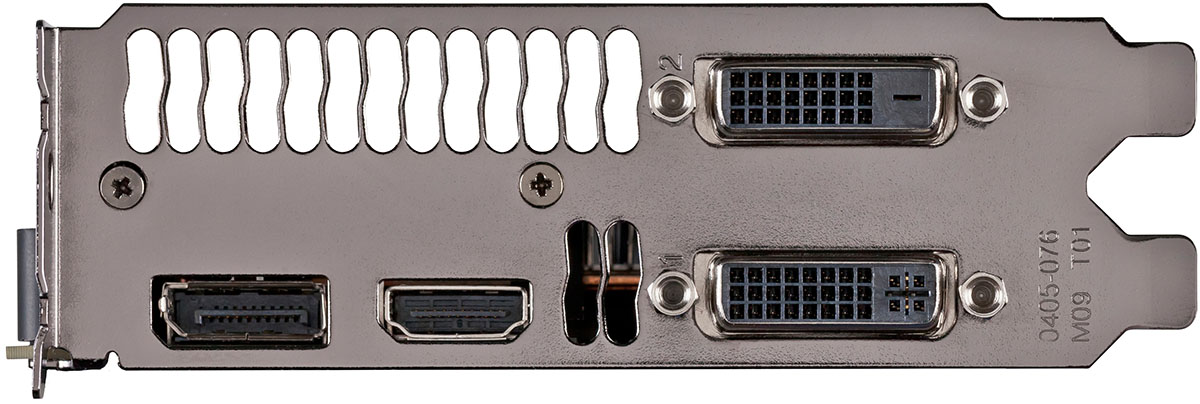

NVIDIA, de son côté, conserve sa confiance aux connecteurs propriétaires SLi, la présence de 2 permettant la variante 3 way. La GTX 780 Ti nécessite pour son alimentation un connecteur à 8 pins et un second à 6 pins logiquement placés sur la tranche de la carte à l'instar des Titan et 780. Côté panel, la carte de référence reprend la dotation des séries 6 et 7 c'est-à-dire 2 ports DVI Dual Link, un Display Port 1.2 et un HDMI 1.4a. En sus de la demi-équerre supérieure, le caméléon a pratiqué 2 découpes dans celle inférieure pour assurer l'évacuation de l'air chaud.



GeFORCE GTX 780 Ti : alimentation [cliquer pour agrandir]GeFORCE GTX 780 Ti Recto : panel [cliquer pour agrandir]

Les connecteurs d'alimentation & vidéo de la GeFORCE GTX 780 Ti



Le ventirad est toujours composé à sa base d'une chambre à vapeur en cuivre nickelé surplombée d'ailettes en aluminium (plus foncées que sur les GTX770/780Titan de référence) qui sont traversées par le flux d'air en provenance du ventilateur radial. Les puces mémoires et les composants sensibles de l'étage d'alimentation sont en contact avec le refroidisseur par le biais de pads thermiques. La carte débarrassée de son radiateur laisse apparaitre un PCB similaire à ses devancières où trône l'imposant GK110, entouré de 12 puces mémoires pour assurer les 3 Go adressés avec une largeur de bus 384-bit. L'alimentation du ventilateur est assurée par un connecteur à 4 pins, un second à 2 pins se chargeant du rétroéclairage à LED du logo Geforce sur la tranche de la carte.



RADEON R9 290X : ventirad [cliquer pour agrandir]GeFORCE GTX 780 Ti : carte nue [cliquer pour agrandir]

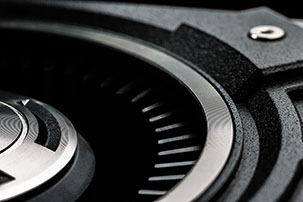

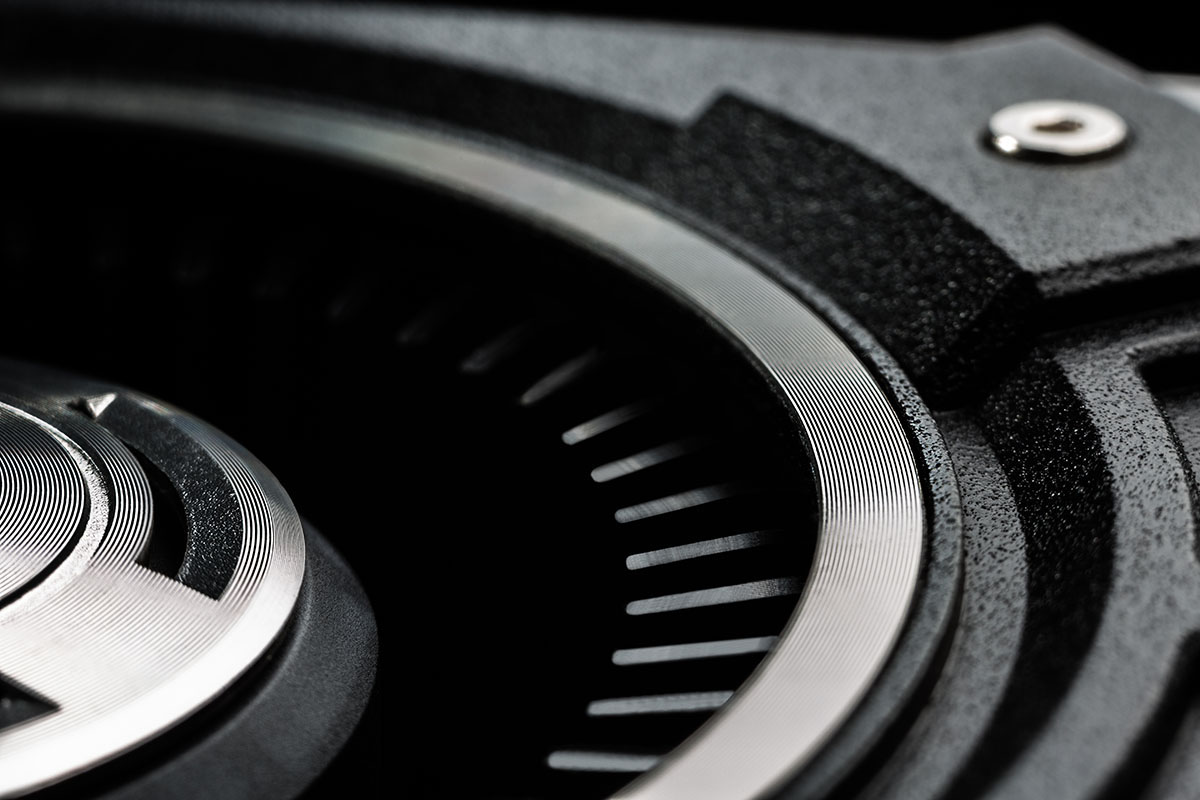

Le ventirad et la turbine

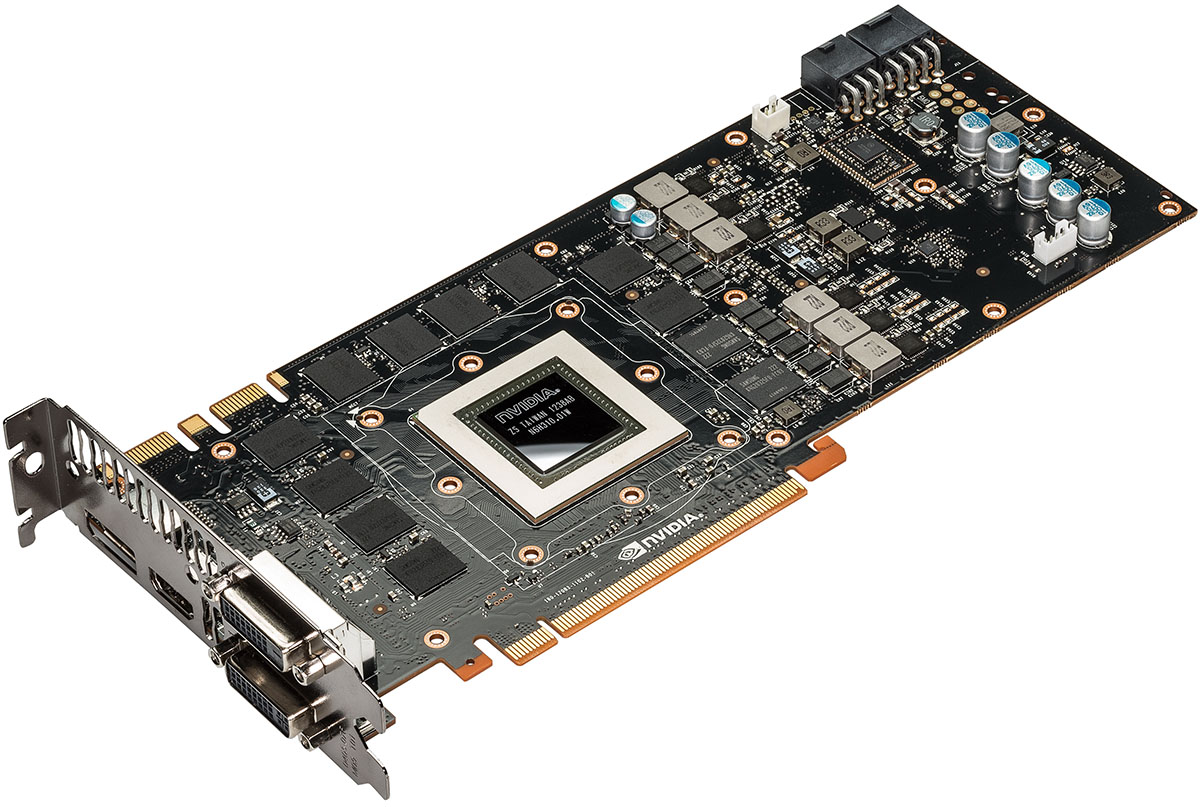

L'étage d'alimentation dispose de 6 phases dédiées au GPU, 2 additionnelles se chargent de goinfrer d'électrons la mémoire. Pour cette dernière, NVIDIA s'est tourné vers des modèles Samsung certifiés à 1750 MHz à l'instar de celles équipant la GTX 770.



GeFORCE GTX 780 Ti nue [cliquer pour agrandir]

La carte dénudée - Cliquer pour agrandir

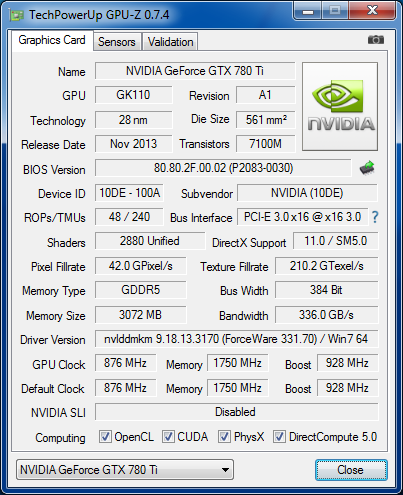

Continuons la description de notre carte au travers de GPU-Z : ce dernier supporte la GTX 780 Ti dans sa version 0.7.4. Notre carte dispose bien des 2880 unités de calcul, 240 TMU, 48 ROP et de ses 3 Go de GDDR5 à 1750 MHz adressés en 384-bit.



GPU-Z GeFORCE GTX 780Ti

GPU-Z : caractéristiques et fréquences

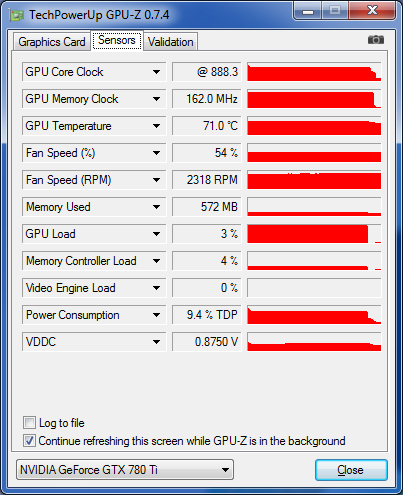

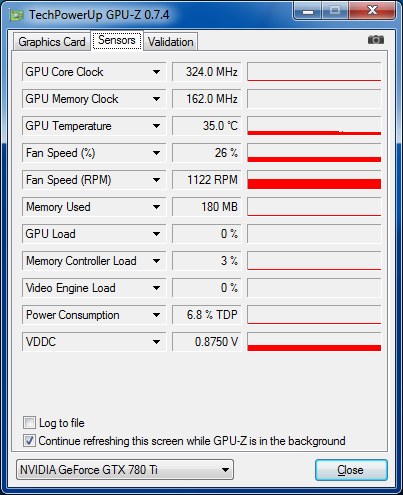

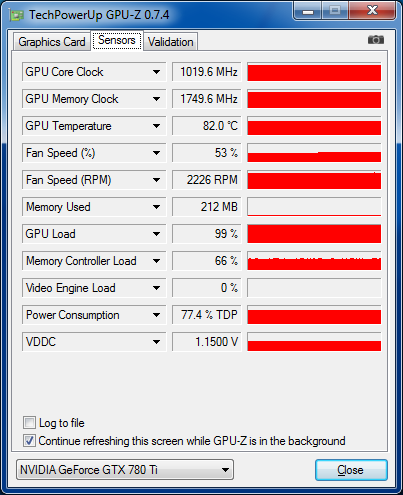

Au repos, les fréquences sont toujours celles par défaut des GeFORCE, à savoir 324 MHz pour le GPU et 162 MHz pour la mémoire. La température de fonctionnement nominale passe de 80 à 83°C permettant de maintenir plus longtemps la carte à sa fréquence de boost maximale. Nous avons à ce niveau mesuré 1019 MHz, la fréquence passe ensuite par un palier à 1006 MHz puis 990 MHz si la charge dépasse encore la capacité de dissipation du ventirad à la vitesse de rotation autorisée et ainsi de suite. Nous avons ainsi pu noter sous une charge très prolongée d'Anno 2070 une chute à 888 MHz, dans les mêmes conditions la R9 290X (en mode Quiet similaire au fonctionnement des GeFORCE) chute quant à elle à 727 MHz sur notre exemplaire commercial. Notons également que la granularité des fréquences a changé, auparavant elles évoluaient par bin de 13 MHz, là on peut les faire varier par pas de 1 MHz.



GPU-Z GeFORCE GTX 780Ti : Fréquences au repos [cliquer pour agrandir]GPU-Z GeFORCE GTX 780Ti ; fréquences en charge [cliquer pour agrandir]GPU-Z GeFORCE GTX 780Ti : Throttle [cliquer pour agrandir]

GPU-Z : Fréquences au repos, en charge et en "Throttle"



C'est tout pour la présentation de notre carte, voyons page suivante le protocole de test retenu.
