Test • Anidées AI7

• Le protocole pour les boîtiers ATX...

CDH: le matériel de test

Nous vous proposons d'analyser les nuisances sonores générées par le boitier et ses composants en fonctionnement, ainsi qu'un relevé de températures en charge.



En ce qui concerne la configuration de test, nous conservons les éléments habituels et nous en profitons pour introduire le Noctua NH-C14 équipé d'un 140mm à 5V qui viendra prendre place quand le HR-02 ne pourra pas être utilisé. Nous vous présenterons une série de mesures du niveau sonore réalisées en conservant le principe de configuration faible et configuration élevée utilisée dans nos précédents dossiers, en utilisant les différentes combinaisons possibles de ventilation pour le boîtier (B), mais également la configuration (C) en jouant sur la vitesse des ventirads CPU et GPU. L'alimentation retenue est une P-460 passive de chez Seasonic, pour ne rien perturber dans les mesures.



Nous testerons ensuite les capacités de chaque boitier à contenir les vibrations des disques durs en les soumettant à l'épreuve du Raptor-X, bien connu pour ses tendances à secouer les châssis. Nous lancerons alors une copie de plusieurs Go pendant que l'ensemble de la configuration sera en position faible.



Gigabyte Z68 UD5HR-02 machoSeasonic Platinum Fanless 460wWestern Digital Raptor X



Pour finir, nous vous proposerons un relevé des températures sur les différents éléments de la configuration. Nous gardons notre processeur quadcore de 95W, qui sera refroidi soit en passif par le HR-02, soit avec le NH-C14 en 5V lorsque la situation nous y contraindra. La carte graphique de 108W devra pour sa part survivre à l'aide de l'Accelero S1 Plus. Pour cette partie du test, nous lancerons alors le mode "Alimentation" (il fait chauffer CPU et GPU) d'OCCT 4 en boucle durant 1H avant de relever les températures CPU et GPU bien évidemment, mais également la température du disque dur et celle de la carte mère, le tout une fois encore aux différents modes de ventilation proposés par le boîtier. Les températures seront données en "Delta T", c'est-à-dire leur différence par rapport à la température ambiante de la pièce de test.



• ... Et les résultats

ventilation interne

Première étape de nos tests, relever les nuisances sonores globales de notre machine en fonctionnement. Pour ce faire, nous placerons la ventilation du boitier (B) ainsi que celle de notre configuration (C) dans différentes combinaisons possibles, en jouant sur la vitesse de tous les ventilateurs. Le sonomètre sera placé à 15cm sur l'avant, au-dessus du boitier et les résultats obtenus seront exprimés en dB(A). Nous procèderons de la même manière pour les mesures des nuisances causées par les vibrations du Raptor-X, une fois la configuration entière placée en position "faible". Pour rappel, avant de commencer, voici quelques explications :



Ventilation faible : Noctua NF-P12 à 9V / ventilation de la carte graphique à 50%.
Ventilation élevée : Noctua NF-P12 à 12V / ventilation de la carte graphique à 100%.



Nuisances sonores

Cinq ventilateurs de 120mm, ça fait un baroufle du diable quand même... ah non, ben non en fait. L'Anidée AI7 est relativement calme. Vous pouvez voir que quand la configuration ne mouline pas à fond, le boitier n'émet pas énormément de nuisances. On atteint juste le seuil limite jugé "agréable" avec 44.5dB mesurés. À l'unisson, l'ensemble reste acceptable dépassant légèrement les 46dB. Bien entendu une fois entièrement régulée notre machine devient discrète, mais à quel prix? Nous vous dirons cela plus loin.

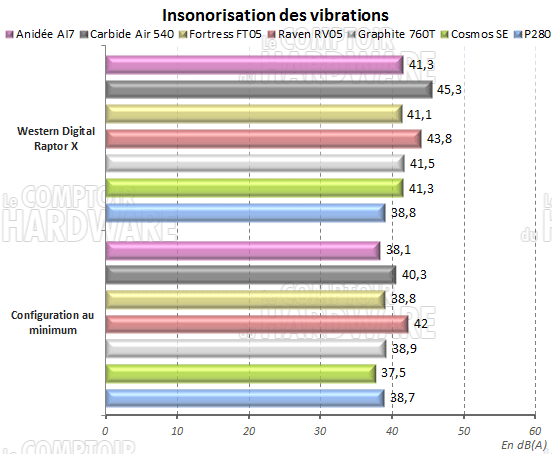

Vibrations

Comme à l'accoutumée, la mise en marche du Raptor X fait grimper la facture de décibels. Dans nos conditions de test, le niveau sonore passe de 38.1 à 40.2dB une fois le disque dur lancé. On enregistre ensuite une pointe de bruit légèrement supérieure à 41dB, causée comme d'habitude par la mécanique à Dédé. Nous sommes à ce stade agréablement surpris par l'Ai7 en version dobeul doublevé qui parvient à bien contenir les vibrations du dinosaure.



Performances en refroidissement

Voilà le moment critique, la mesure des températures en charge. Pour ce faire, nous mettons à rude épreuve le boitier testé en utilisant notre quadcore surmonté du HR-02. La carte graphique ne sera équipée que de l'Accelero S1 Plus pour ce test. Le logiciel OCCT est utilisé en mode "Alimentation" (CPU+GPU) afin de solliciter l'ensemble durant une heure complète. Les températures relevées sur la carte mère, le disque dur, le processeur et la carte graphique sont exprimées en Delta T, c'est à dire en écart par rapport à la température ambiante.

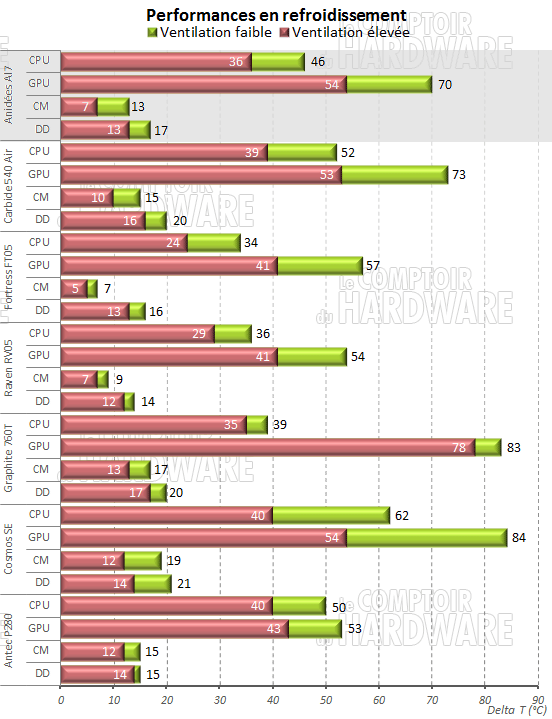

Températures

Avec cinq ventilateurs et de faibles nuisances, l'AI7 est-il performant ? La réponse est oui. Comme vous le voyez, les températures enregistrées sont très bonnes. Si les derniers Silverstone présents dans le panel se montrent bien plus endurants, la facture en terme de bruit généré est aussi bien plus lourde. CPU et GPU parviennent a conclure les deux phases de notre test sans souffrir. Nous nous attendions également à plus d'impact sur le HDD, mais il n'en est rien. Bien que positionnée en haut du boitier lors de nos tests, notre unité de référence n'a pas souffert de la chaleur. Bref, l'AI7 s'en sort également bien sur ce point.
