L''intérieur des bestioles

Châssis commun oblige, commençons par détailler ce qu'il se passe dans les entrailles des boitiers Silverstone. Les deux modèles sont agencés de façon classique. Ils présentent sur la partie droite les emplacements réservés au stockage. Dans le fond tout d’abord vient se visser une petite unité de 2.5".

L'intérieur

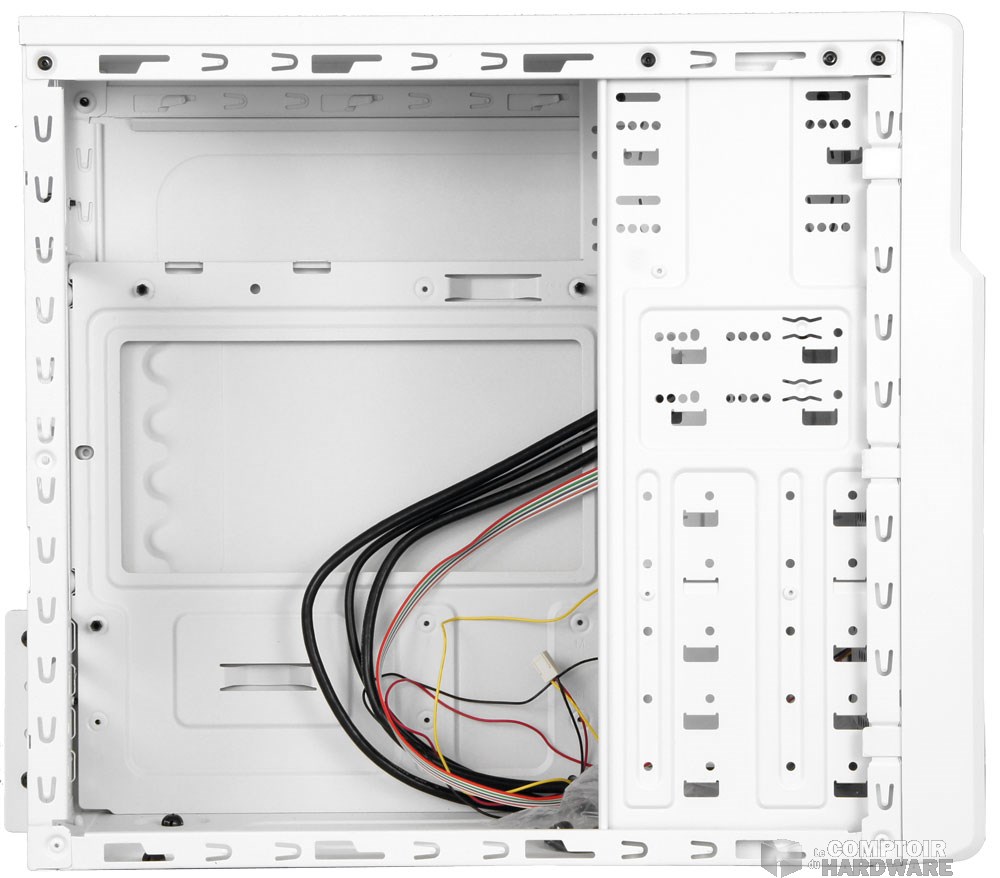

Juste au-dessus quatre racks sont positionnés. Ils peuvent accueillir quatre HDD 3.5". Comme vous pouvez le voir, pas de système de mise en place rapide ici, alors il faudra jouer du tournevis. Encore au-dessus, vous trouverez les deux emplacements pour les unités optiques et ferez encore appel à votre fidèle tournevis pour y installer un périphérique.

Le plateau de carte mère peut accueillir des modèles Mini-ITX ou µATX. Une large découpe est disposée au niveau de la backplate afin de faciliter l'installation du ventirad. Par contre, aucun passe-cloison n'est prévu, le management se fera par le dessus du plateau, ou sur le côté droit.

L'alimentation prend place sur le dessus, ce qui libère pas mal d'espace pour les GPU dans le fond (jusqu'à 35cm). Dans le PS09, nous pouvons voir qu'une couche de mousse acoustique tapisse l'intérieur des deux panneaux latéraux. Ce traitement n'est pas présent sur le PS08 par contre.

L'avant et l'arrière des deux boites

L'extérieur des deux modèles reflète bien la philosophie de chacun. Le PS09, puisque nous allons commencer par lui, est très légèrement plus volumineux que le PS08 et revêt une robe noire qui sera la seule disponible.

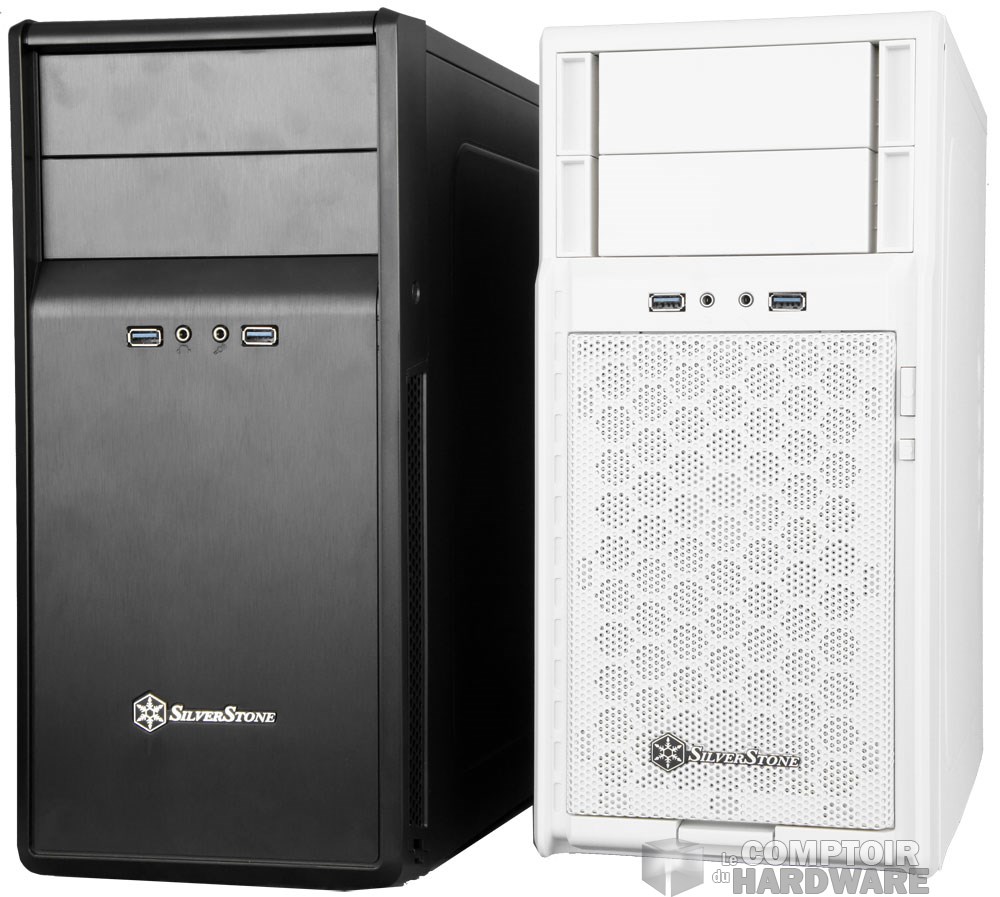

Sa face avant est toute en sobriété. La partie inférieure possède une finition de type alu brossé avec le logo de la marque en médaillon. Juste au-dessus sont placées les deux baies externes de 5.25".

Quelques détails

Vous ne voyez aucune entrée d'air? C'est normal, elles sont déportées sur les bords des montants de la coque en plastique. Vous y trouverez aussi les boutons de mise en marche à gauche, et de remise à zéro à droite. Le front panel, on ne peut pas le rater puisqu'il se trouve sur la plaque à la finition alu. Il se compose ici de deux ports USB 3.0 et des mini-jacks audio, pissétou !

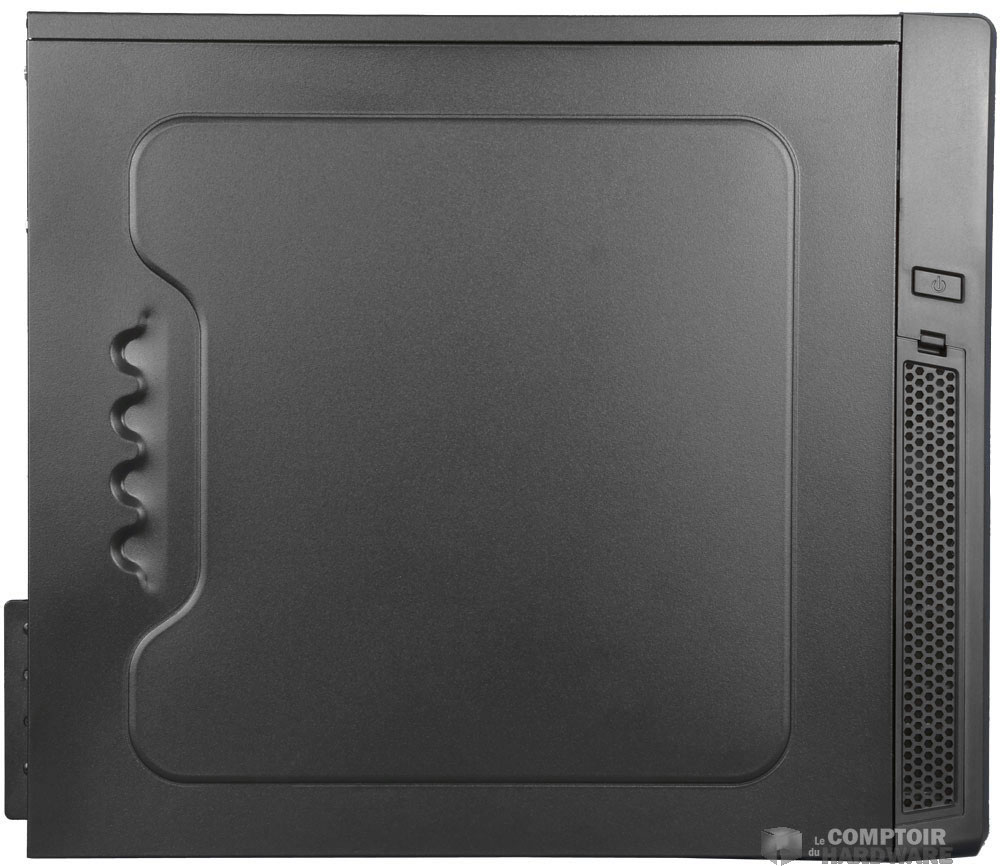

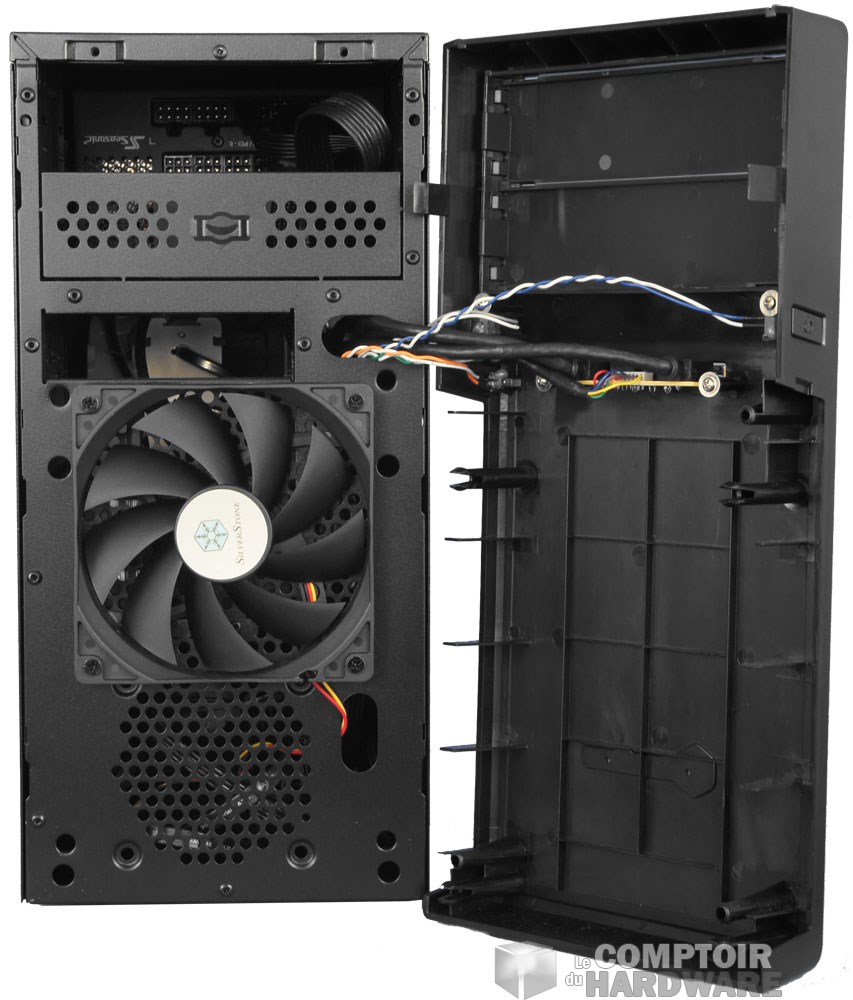

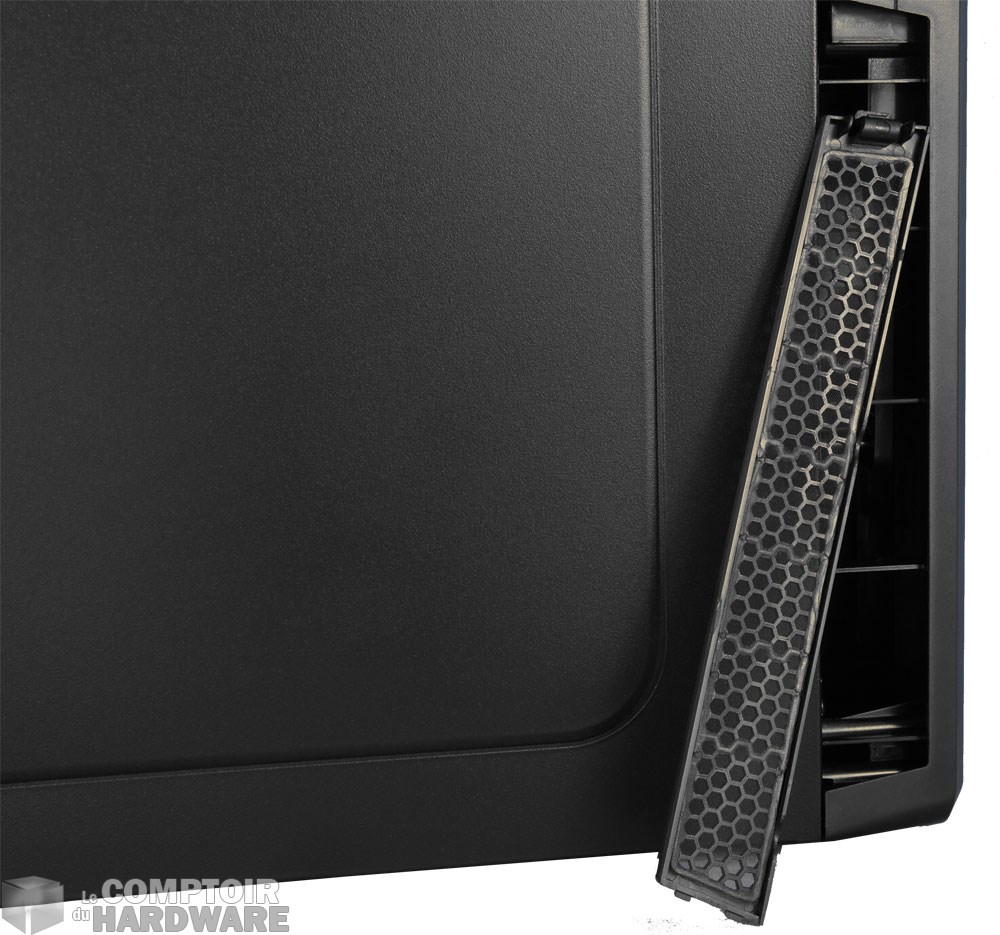

On démonte la façade pour découvrir ce qui se cache derrière. Ça se démonte plutôt facilement, le plastique n'est pas très solide. On découvre alors le ventilateur de 120mm qui aura la lourde tâche de faire passer de l'air frais au travers de cette façade pleine. Juste en dessous du 120mm, nous voyons un second emplacement qui pourra accueillir un ventilateur de 80mm. Les deux entrées d'air latérales sont protégées par des plaques alvéolées et amovibles. Elles sont recouvertes d'un filtre microperforé pour éviter d'y laisser proliférer les moutons enragés. Pour ce qui est des côtés, du dessus et du dessous du PS09, ils n'offrent rien pour se rincer l'oeil.

Viewer advisory warning : Explicit content

On passe ensuite au PS08 tout de blanc vêtu, mais qui est disponible également en noir. Le design de la face avant est radicalement différent, plus racé. Une large grille aérée prend place là ou le PS09 possède une plaque pleine. Les boutons de mise sous tension sont cette fois positionnés le long des montants, alors que le front panel reste identique et toujours placé sous les deux baies 5.25".

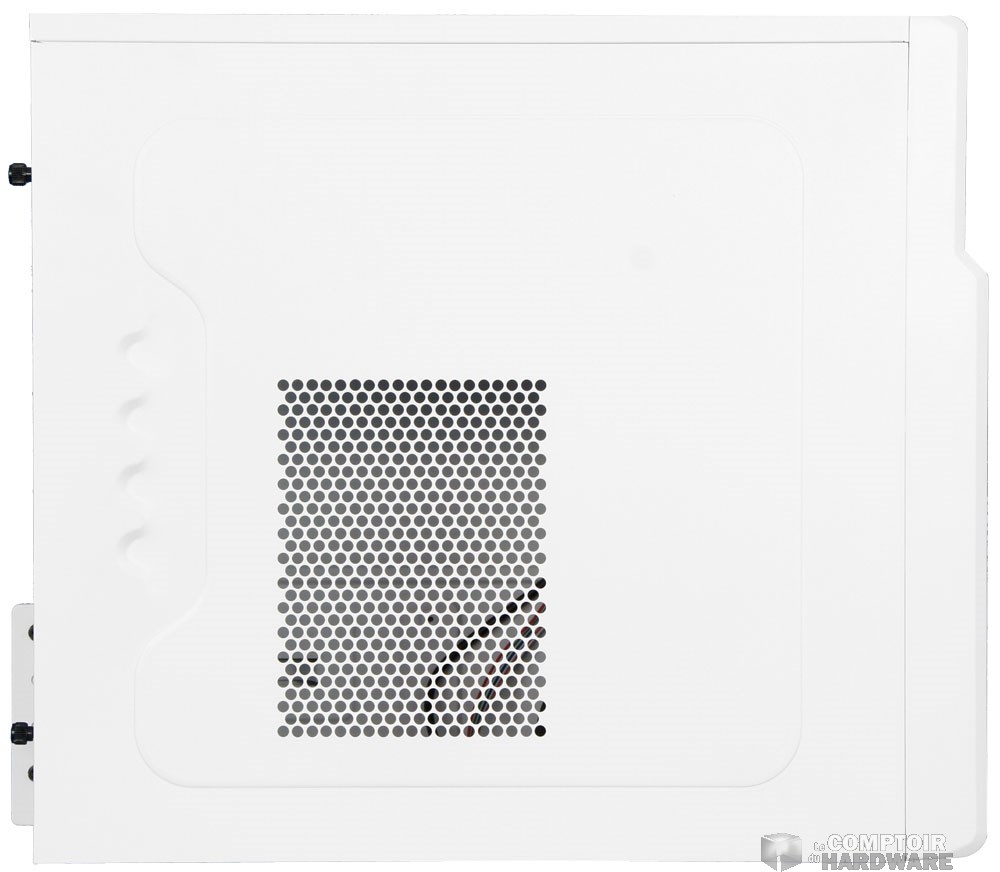

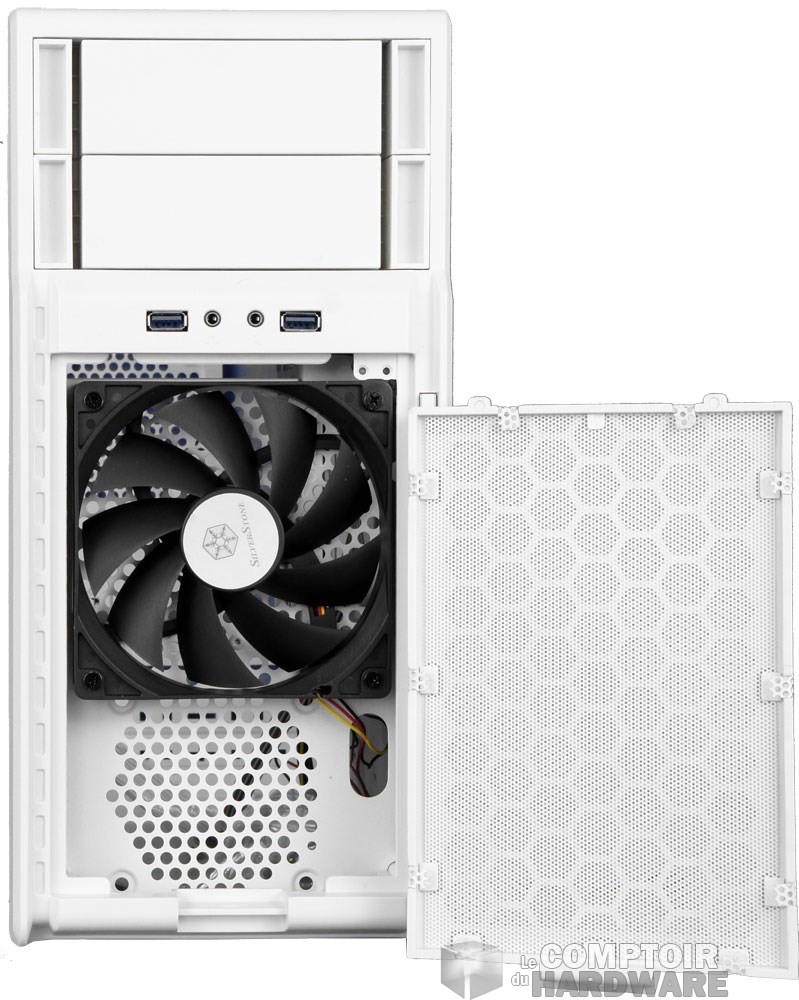

La grille se retire simplement en tirant sur le bas et libère l'accès au ventilateur de 120, ainsi qu'à l'emplacement de 80mm toujours vacant. L'intérieur de la grille est par contre ici recouvert d'un filtre en mesh à l'efficacité douteuse. Sur ce modèle encore, point de choses intéressantes sur le dessus et en dessous. On remarque par contre que le panneau latéral gauche bénéficie d'une large aération, suffisamment vaste pour couvrir l'emplacement du premier GPU et une partie du CPU. Notez qu'il ne s'agit pas d'un emplacement pour ventilateur, mais d'une simple aération.

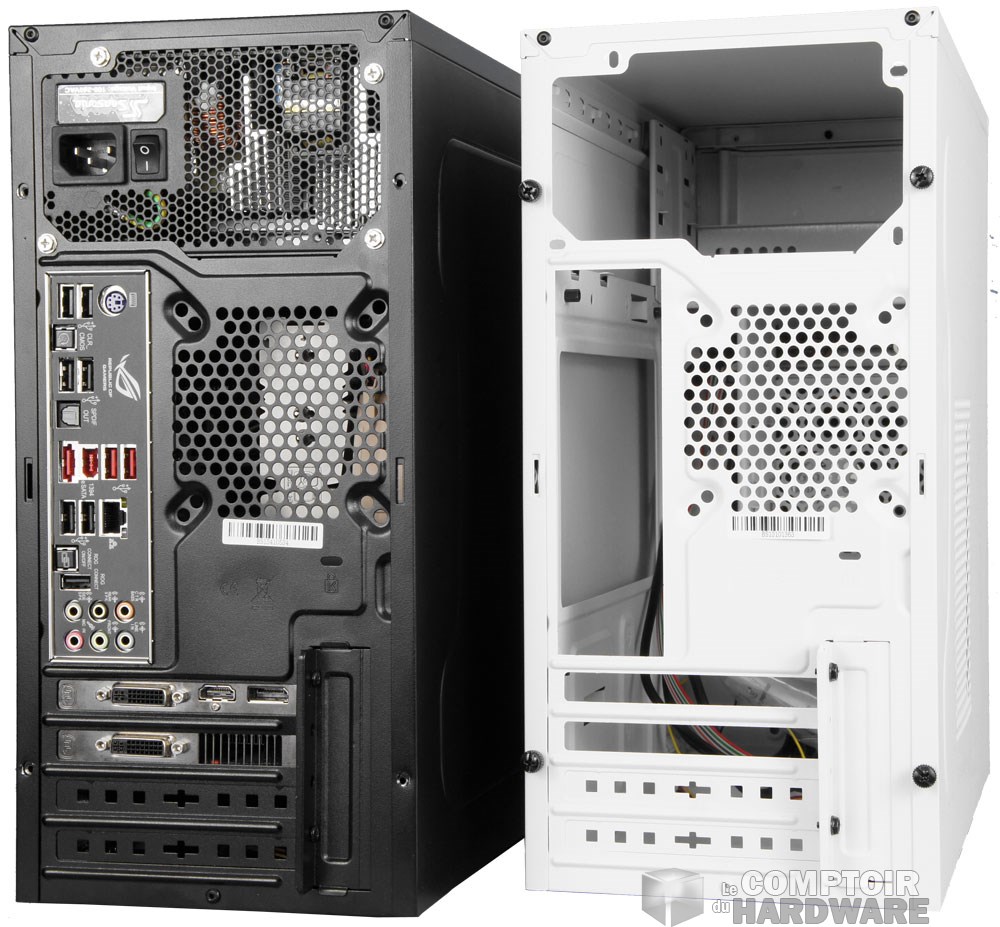

L'arrière des deux boitiers est agencé de la même manière. Nous avons quatre slots d'extension en bas, tous recouvert d'une plaquette emboutie qu'il faudra arracher avant de placer la carte graphique. Les emplacements sont équipés d'un système de fixation rapide composé d'une plaque de rétention qui couvre les quatre slots, qu'il suffit de fixer avec une vis moletée une fois le montage terminé. Au-dessus se trouve un emplacement pour ventilateur, compatible 80/92mm, laissé vacant sur les deux modèles. Et nous terminons cette description en découvrant l'emplacement de l'alimentation en position haute.

Le montage? Un casse-tête!

Vous avez réalisé un score supérieur à 1 600 000 à Tétris Arcade ? Vous êtes de ceux qui finissent le Rubik's Cube en moins de 20s avec les pieds ? Alors pas de problème, le montage ne sera qu'une simple formalité pour vous. Pour les autres, il ne faudra pas se tromper dans l'ordre d'intégration au risque de devoir démonter quelque chose.

On commence par la mise en place de la carte mère (nue de préférence) et de l'alimentation. Positionnez le connecteur 24 broche et profitez-en pour placer l'EPS-12V également. À ce stade vous voyez déjà que la prise 24 broches se trouve au bord des baies 3.5" sur une carte mère µATX et donc vous priez pour que les câbles soient souples et ne vous gênent pas.

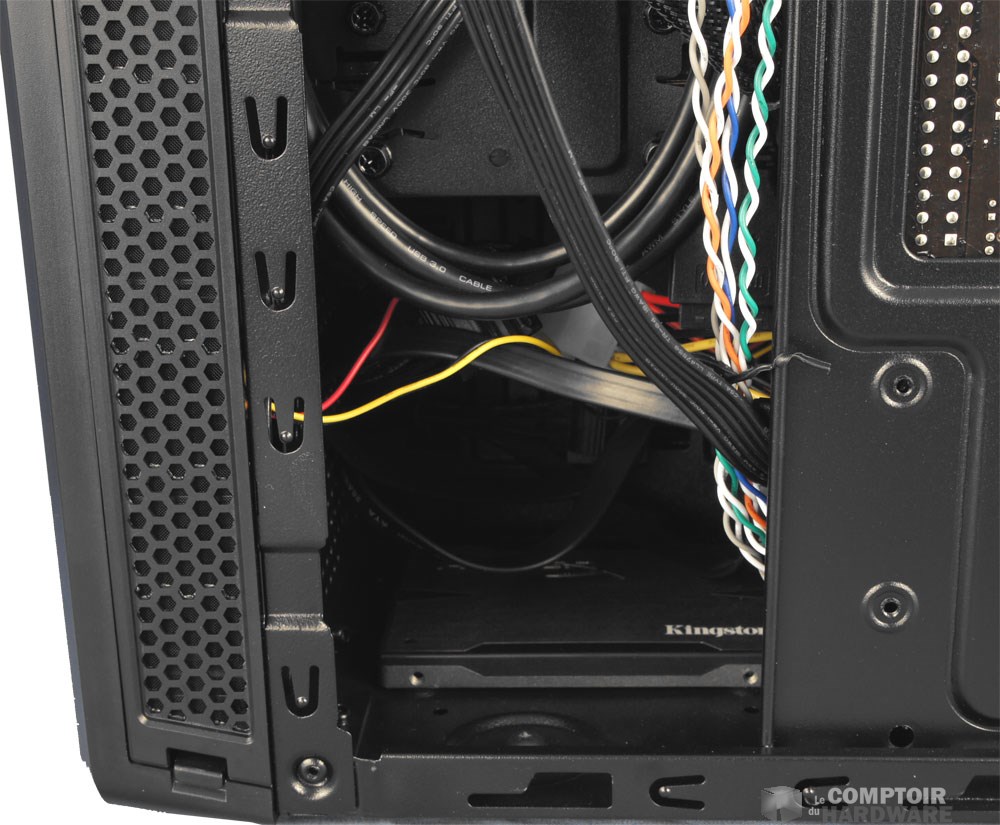

Mobo, alim et connecteurs ok. On passe à la mise en place des HDD. Nous avons dû pousser sur la prise de la carte mère ici pour les insérer dans le bas de la cage. Une fois en place il suffit de les visser à leurs emplacements. Si vous avez un SSD à installer, faites-le maintenant, ça évitera de devoir démonter la carte graphique en s'apercevant que les mains ne passent plus! Pour ce faire, il suffit de visser la petite unité par le dessous du boitier; vous trouverez quatre trous prévus à cet effet. Câblez tout ce que vous pouvez avant d'attaquer le montage du ventirad.

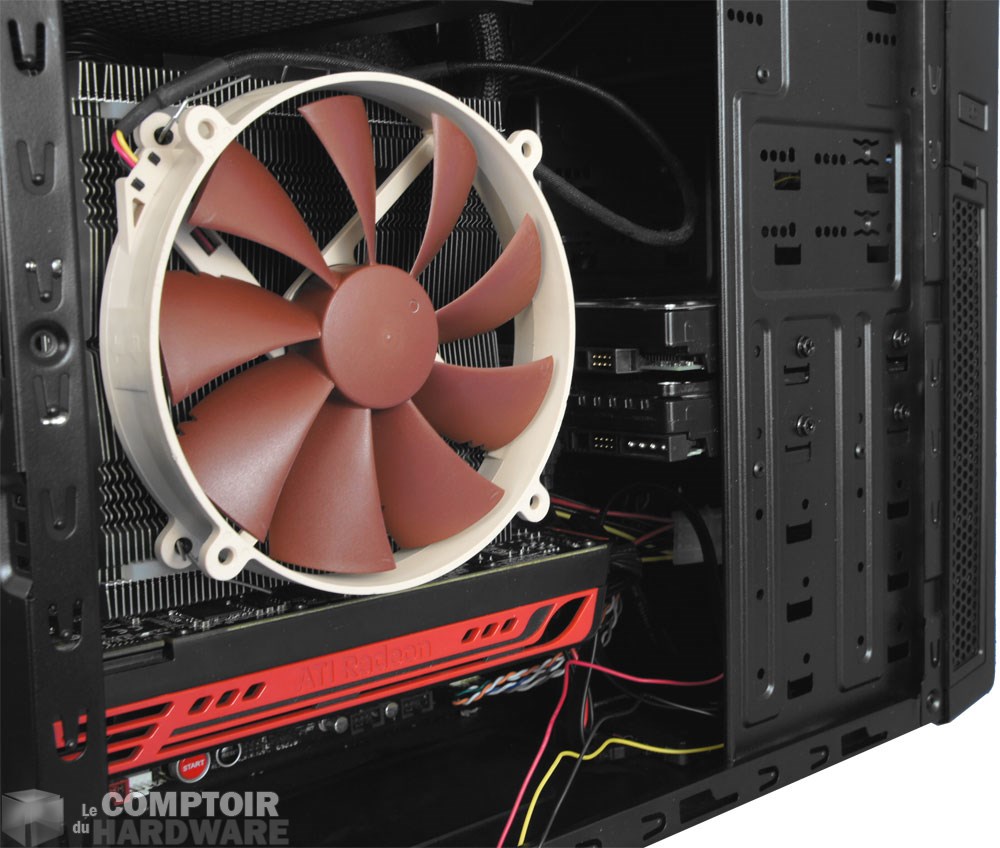

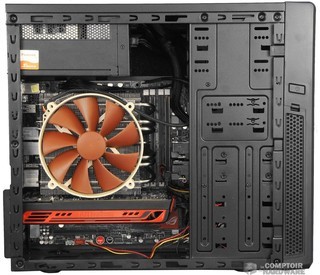

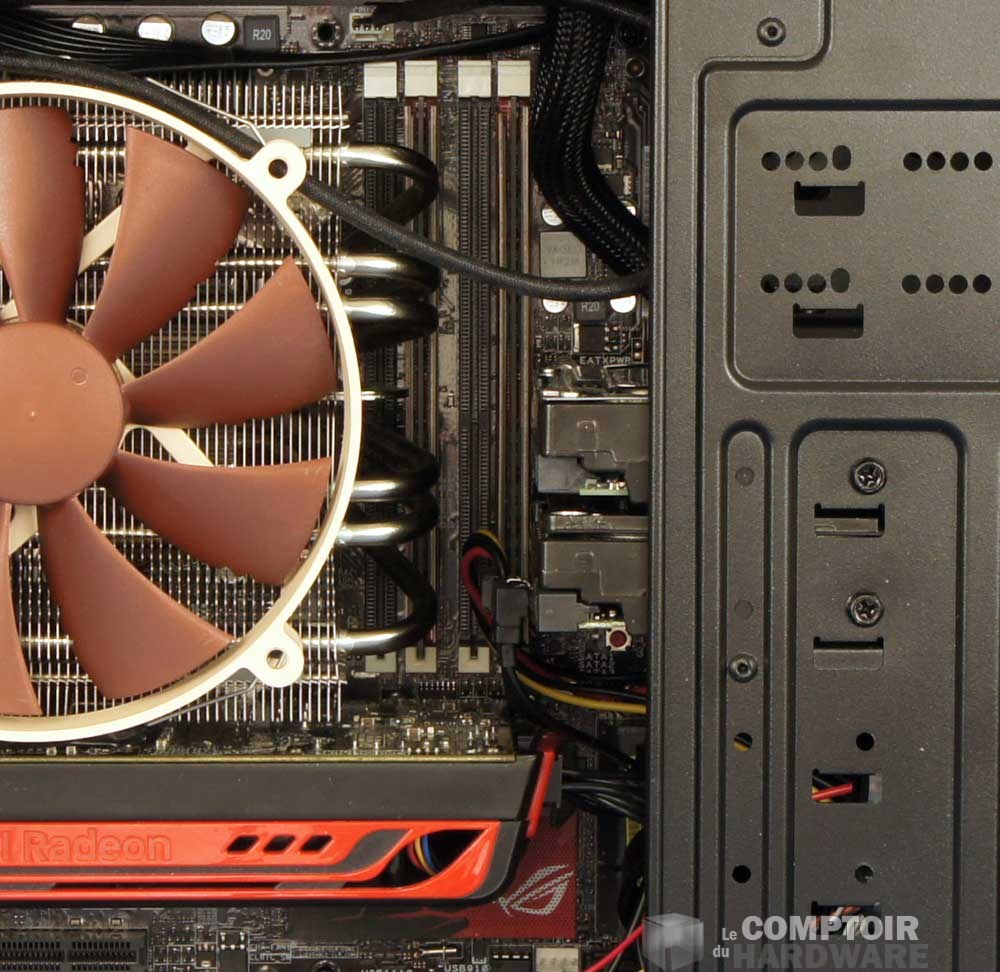

Vient ensuite ce moment où on s'aperçoit que les bouts des caloducs qui dépassent en sortie d'ailette sur notre NH-C14 ont la bonne idée de venir buter sur les disques durs. Pas le choix, on le retourne comme vous le voyez sur les photos. La carte graphique peut respirer avec l'espace qui lui est alloué, mais n'espérez pas y placer deux monstres en bi-GPU si le SSD est présent dans le fond.

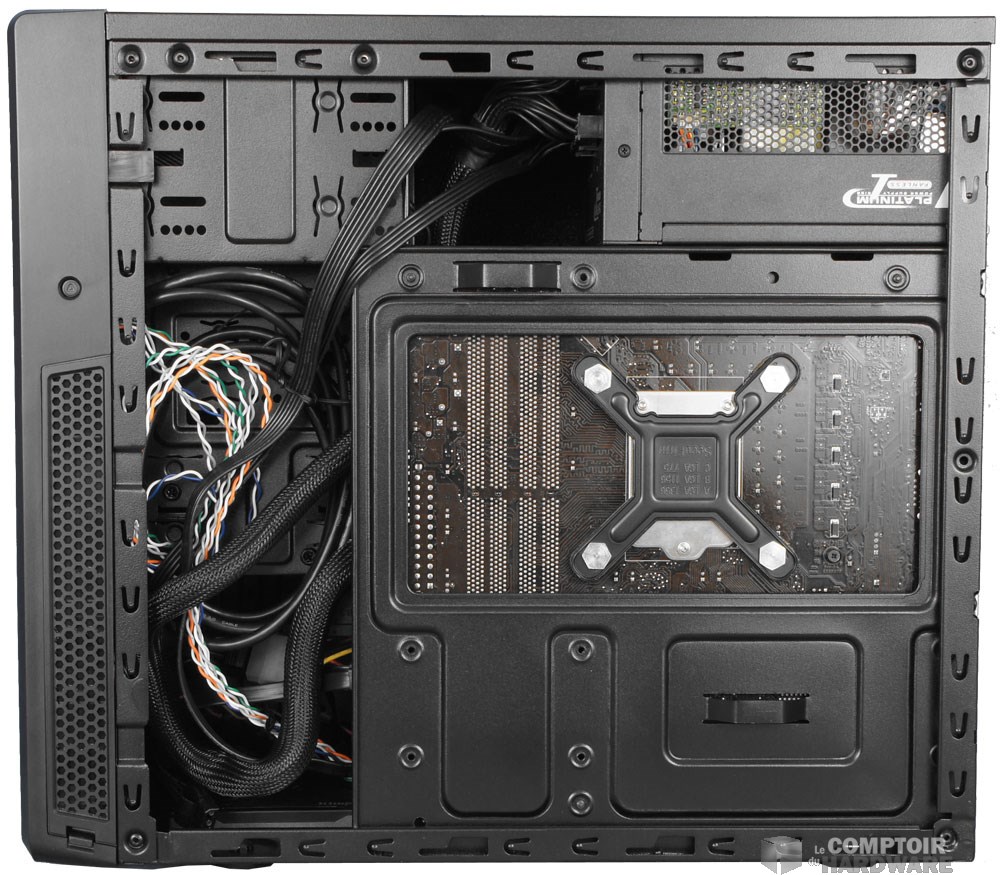

Autre point important, vérifiez l'espace disponible si vous installez un lecteur optique parce que ça risque de coincer avec une alim trop longue. De là, une fois que tout est raccordé à la source d'énergie, on range les câbles comme on peut derrière la cage de disques durs et on peut refermer le boitier.

Pour finir avec cette description, parlons du bundle, ou de l'absence de bundle. Vis, serflex, et basta, n'espérez pas plus; même pas un petit convertisseur USB 3.0 vers USB 2.0. Quant au prix, les deux modèles se négocient autour des 45€ actuellement. Voilà pour le tour du propriétaire, allons de ce pas leur mettre la fièvre... pendant des heures... ouais ça va, on y va !
